Manuale installatore - Installer guide
Manuel installateur - Technisches Handbuch
Instrucciones instalador - Manual do instalador
931A
Alimentatore citofonia Sound System
Sound System interphone power supply
Alimentation portiers Sound System
Netzteil Sound System-Haustelefon
Alimentador portero automático Sound System
Alimentador para porteiro automático Sound System
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Vimar 931A
Summary of Contents for Vimar 931A

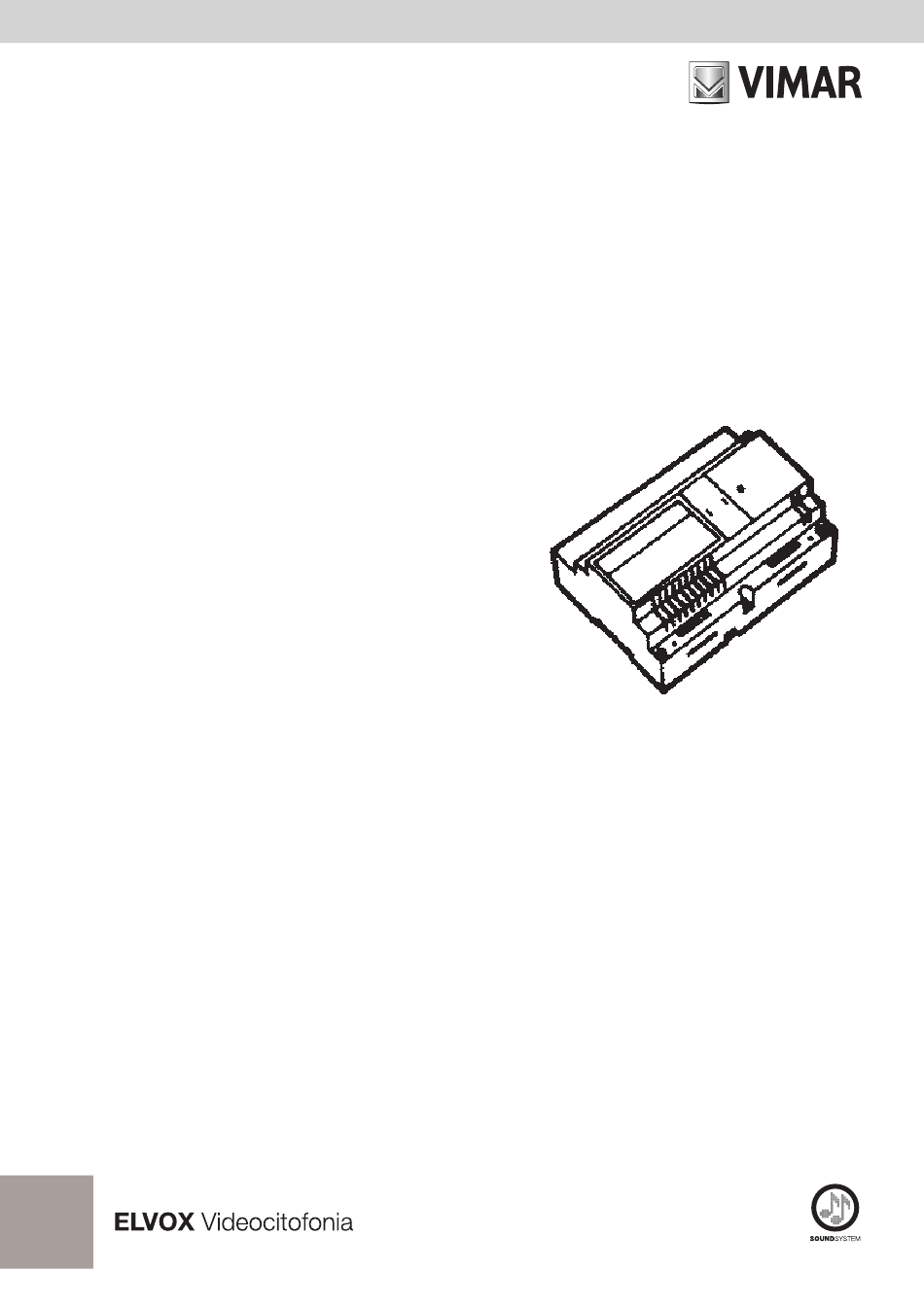

- Page 1 Manuale installatore - Installer guide Manuel installateur - Technisches Handbuch Instrucciones instalador - Manual do instalador 931A Alimentatore citofonia Sound System Sound System interphone power supply Alimentation portiers Sound System Netzteil Sound System-Haustelefon Alimentador portero automático Sound System Alimentador para porteiro automático Sound System...
-
Page 2: Principio Di Funzionamento
931A CARATTERISTICHE TECNICHE DELL’ALIMENTATORE Art. 931A TECHNICAL CHARACTERISTICS OF POWER SUPPLY ART. 931A Alimentatore con custodia in materiale termoplastico grigio, pre di spo sto per montaggi Power supply in grey ABS housing; preset for mounting on cases with DIN 8-module su quadri con barra DIN ad omega con un ingombro di 8 moduli oppure con fissaggio support or with expanding plugs with screws. - Page 3 931A COLLEGAMENTI AI MORSETTI DELL’ALIMENTATORE: I circuiti interni dell’alimentatore sono protetti da un ul te rio re pro te zio ne PTC SIE- CONNECTIONS TO TERMINALS OF POWER SUPPLY: MENS C965. The circuits inside the power supply are further protected by a SIEMENS PTC,...
- Page 4 MAINS Art. 62K0 RÉSEAU NETZGERÄT Art. 62K0/2 NETZ ALIMENTADOR Art. 931A REDE 15 AS N.B. A- Targa con posto esterno N CASO DI RONZIO SULLA FONICA SPO STA RE NEL Entrance panel L’ALI MEN TA TO RE IL FILO COL LE GA TO ALLA SER RA...
- Page 5 931A ALIMENTATORE POWER SUPPLY ALIMENTATION NETZGERÄT RETE-MAINS ALIMENTADOR 8 C1 RÉSEAU-NETZ Art. 931A RED-REDE CITOFONO - PHONE POSTE - HAUSTELEFON TELÉFONO - TELEFONE Art. 8878 CITOFONO - PHONE POSTE - HAUSTELEFON TELÉFONO - TELEFONE Art. 6200 + Art. 6155 A- Targa con posto esterno...
- Page 6 931A RELÈ ALIMENTATORE - POWER SUPPLY RELAY ALIMENTATION - NETZGERÄT RELAIS ALIMENTADOR Art. 0170/101 Art. 931A CITOFONO-PHONE POSTE-HAUSTELEFON TELÉFONO-TELEFONE Art. 8878 RETE-MAINS RÉSEAU-NETZ C1 CP 1 2 3 4 5 RED-REDE CITOFONO-PHONE POSTE-HAUSTELEFON TELÉFONO-TELEFONE Art. 6200 + Art. 6155 A- Targa con posto esterno...
- Page 7 Plaque de rue avec poste externe ALIMENTATION Klingeltableau mit Außenstelle NETZGERÄT Placa con aparato externo ALIMENTADOR Botoneira com posto externo 8 C1 Art. 931A serie-série 3300, 8000, 8100, 1300 RETE-MAINS PATAVIUM, 1200 RÉSEAU-NETZ B- Pulsante supplementare ser ra tu ra RED-REDE Additional push-button for lock Poussoir supplémentaire gâche...
- Page 8 RIACIÓNVARIANTE 1 ALIMENTATION NETZGERÄT Collegamento pulsante chiamata fuoriporta. ALIMENTADOR Connection of outdoor call pushbutton. Art. 931A RETE-MAINS Connexion du poussoir d’appel à la porte de l’appartament. RÉSEAU-NETZ RED-REDE Anschluß der Klingeltaste vor der Wohnung. Conexionado del pulsador de llamada a la puerta del apartamento.
- Page 9 RELE’-RELAY ALIMENTATORE-POWER SUPPLY RELAIS TUNGVARIANTEVARIACIÓNVARIANTE 4 ALIMENTATION-NETZGERÄT Art. 0170/001 Collegamento pulsante per accensione luce scale ALIMENTADOR Art. 931A tra mi te il relè Art. 0170/001. Connection of stairlighting pushbutton by using RETE-MAINS repeater relay Art. 0170/001. RÉSEAU-NETZ RED-REDE Connexion du poussoir éclairageescaliers en util...
- Page 10 931A Il manuale istruzioni è scaricabile dal sito www.vimar. The instruction manual is downloadable from the site Télécharger le manuel d’instructions sur le site www. www.vimar.com vimar.com Règles d’installation Installation rules Regole di installazione L’installation doit etre confiee a des personnel qualifies Installation should be carried out by qualified personnel L’installazione deve essere effettuata da personale...
- Page 11 931A Die Bedienungsanleitung ist auf der Website www. El manual de instrucciones se puede descargar en la É possível descarregar o manual de instruções no site vimar.com zum Download verfügbar página web www.vimar.com www.vimar.com Normas de instalación Regras de instalação...
- Page 12 Viale Vicenza 14 36063 Marostica VI - Italy www.vimar.com S6I.931.A00 12 1805...
