Napa Carlyle Tools 791-9003 Operating Manual

20 ton truck ramps
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

791-9003
791-9003

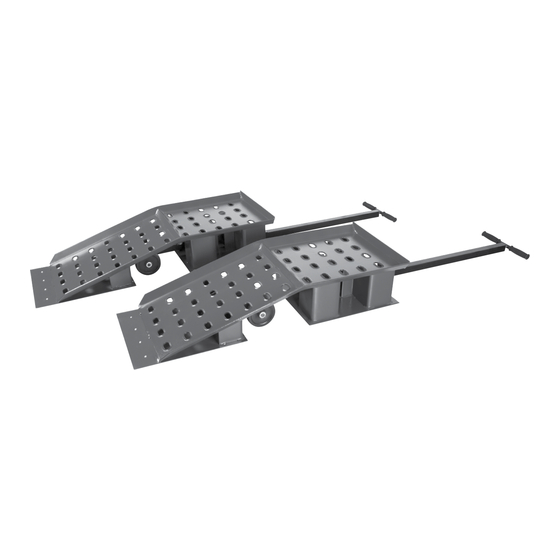

20 Ton Truck Ramps
791-9003
SPECIFICATIONS
Capacity ................................................ 20 ton per ramp
Overall Length ..........................................................50.5"
Overall Width ............................................................18.4"
Overall Height .............................................................9.3"
Handle Length .............................................................34"
Weight .................................................................. 320 lbs.
ASME PASE-2014
08/23/18

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Carlyle Tools 791-9003 and is the answer not in the manual?

Questions and answers

Related Manuals for Napa Carlyle Tools 791-9003

Summary of Contents for Napa Carlyle Tools 791-9003

  • Page 1 791-9003 791-9003 20 Ton Truck Ramps ASME PASE-2014 SPECIFICATIONS Capacity ..........20 ton per ramp Overall Length ............50.5" Overall Width ............18.4" Overall Height .............9.3" Handle Length .............34" Weight ..............320 lbs. 791-9003 08/23/18...

  • Page 2: Warning Information

    If the manual or product labels are lost or not legible, contact NAPA for replacements. If the operator is not fluent in English, the product and safety instructions shall be read to and discussed with the operator in the operator's native language by the purchaser/owner or his designee, making sure that the operator comprehends its contents.

  • Page 3: Preventative Maintenance

    2. The ramps must be lubricated periodically with a general purpose grease. The grease must be applied to the axle and related linkages and the T-handle slide mechanism. 3. Every owner is responsible for keeping the ramp labels clean and readable. Contact NAPA for a replacement label if your ramp's label is not readable.

  • Page 4: Replacement Parts

    791-9003 - 20 Ton Truck Ramps RS1520HG RS1520WH RS1520RP REPLACEMENT PARTS RS1520FP RS1520WH Wheel/each (incl. 1 washer and cotter pin) RS1520HG Handle Grips (set of 2) RS1520FP Front Rubber Pad/each (Incl. 8 screws) RS1520RP Rear Rubber Pad/each (Incl. 8 screws) RS7919003LK Label Kit (product labels for pair of truck ramps) 791-9003...

  • Page 5: Especificaciones

    791-9003 791-9003 Rampas para Camiones 20 Toneladas ASME PASE-2014 ESPECIFICACIONES: Capacidad ..............20 toneladas por rampa Longitud global .....................50.5" Anchura global ....................18.4" Altura global ....................9.3" Longitud de manivela ..................34" Peso ...................... 320 lbs. 791-9003 08/23/18...
  • Page 6 Si las etiquetas del manual o producto son ilegibles o no están en su lugar, deberá ponerse en contacto con NAPA para obtenerlas gratis. El comprador/ propietario o una persona designada deberá...

  • Page 7: Instrucciones De Uso

    2. Las rampas deben ser lubricadas periódicamente con una grasa de uso general. La grasa debe aplicarse al eje y uniones relacionadas y al mecanismo deslizador del mango en T. 3. Cada propietario es responsable por mantener limpias y legibles las etiquetas de la rampa. Comuníquese con NAPA para una etiqueta de repuesto si no es legible 4.

  • Page 8: Spécifications

    791-9003 791-9003 Rampes de 20 Tonnes pour Camion ASME PASE-2014 SPÉCIFICATIONS Capacité ................20 tonnes par rampe Longueur hors tout ..............128,27 cm (50,5 po) Largeur hors tout ..............46,74 cm (18,4 po) Hauteur hors tout ................ 23,6 cm (9,3 po) Longueur de poignée ..............
  • Page 9 état et le ranger dans un endroit facilement accessible à tous ceux qui doivent le lire. Si le manuel ou les étiquettes de l'outil sont perdus ou illisibles, communiquer avec NAPA pour obtenir un remplacement. Si l’utilisateur ne parle pas couramment le français, les consignes de sécurité...

  • Page 10: Garantie

    Las rampas deben ser lubricadas periódicamente con una grasa de uso general. La grasa debe aplicarse al eje y uniones relacionadas y al mecanismo deslizador del mango en T. Cada propietario es responsable por mantener limpias y legibles las etiquetas de la rampa. Comuníquese con NAPA para una etiqueta de repuesto si no es legible Inspeccione las rampas antes de cada uso.
