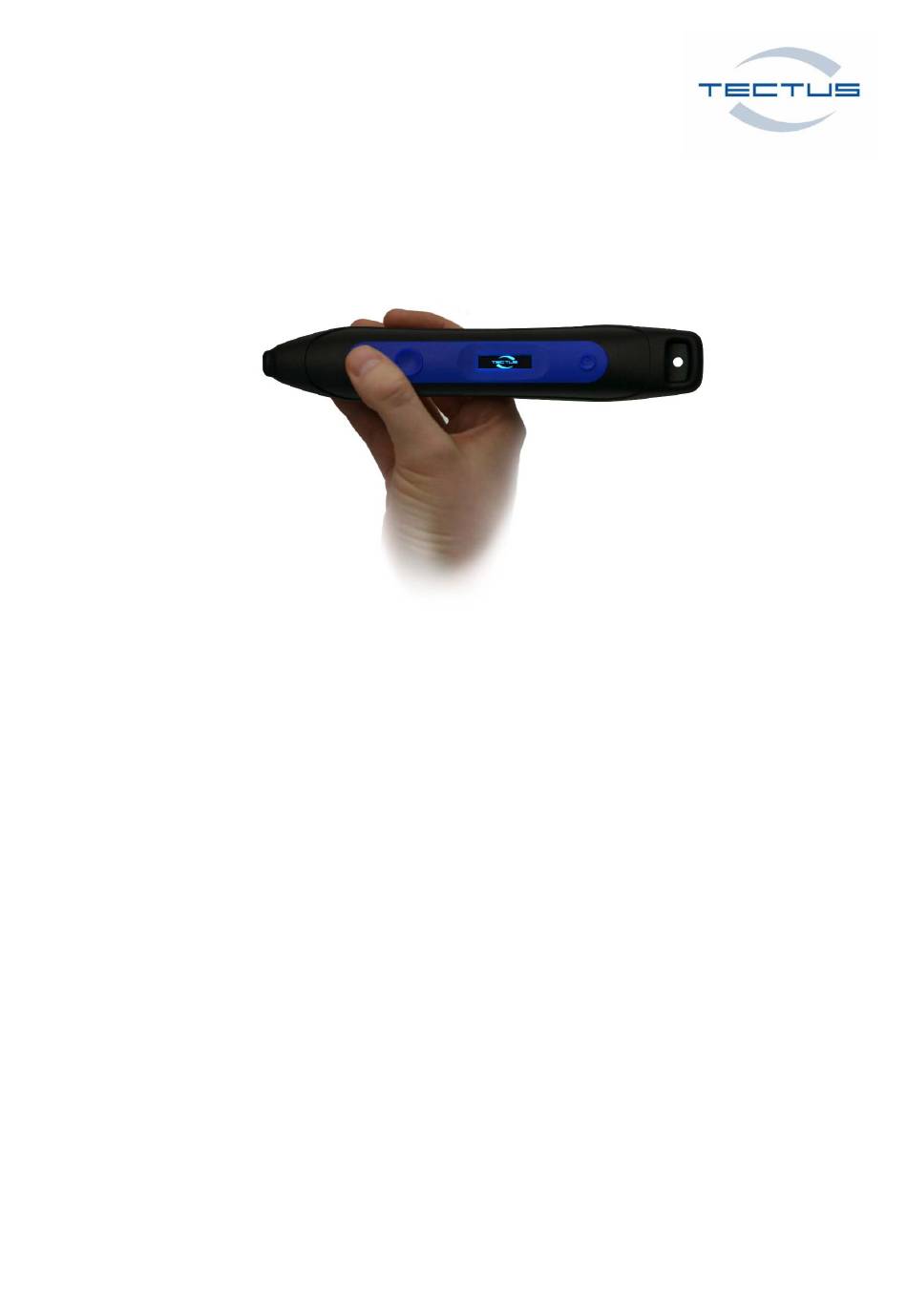

TECTUS Multipen Series Command Manual

Software commands
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual












Contact/Copyright
TECTUS Transponder Technology GmbH
Eurotec‐Ring 39
D‐47445 Moers
Phone: +49 (0) 2841 979 66 0
Fax: +49 (0) 2841 979 66 10
e‐mail: info@tec‐tus.de
web: www.tec‐tus.com
© TECTUS Transponder Technology GmbH
Any reproduction of this manual in whole or in part, the storage in electronic media and the translation into foreign languages without the written
permission of TECTUS Transponder Technology GmbH is forbidden. All rights reserved





Multipen Software Commands V.1.1
Multipen Software Commands






Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Multipen Series and is the answer not in the manual?

Questions and answers

Summary of Contents for TECTUS Multipen Series

  • Page 1     Multipen Software Commands                                Contact/Copyright   TECTUS Transponder Technology GmbH   Eurotec‐Ring 39  D‐47445 Moers  Phone: +49 (0) 2841 979 66 0  Fax: +49 (0) 2841 979 66 10  e‐mail: info@tec‐tus.de   web: www.tec‐tus.com  © TECTUS Transponder Technology GmbH   Any reproduction of this manual in whole or in part, the storage in electronic media and the translation into foreign languages without the written  permission of TECTUS Transponder Technology GmbH is forbidden. All rights reserved            Multipen Software Commands V.1.1 ...

  • Page 2: Table Of Contents

      Seite 2 von 11                       Contents  General parameters:  ..............................  4   1.0  Bluetooth Commands  ............................  4   1.1  Bluetooth Reset (Bluetooth has to be ON)  .......................  4   1.2  Switching to HID mode (by sending via USB CDC Bluetooth must be ON)  ............  4   1.3  Switching to SPP Mode (by sending via USB CDC Bluetooth must be ON) ............  4   2.0 ...
  • Page 3   Seite 3 von 11     6.1  Display configuration  ............................  8   6.2  Auto power off timer (Hex address 4) ......................  9   6.3  Bluetooth Power at startup Multipen (Hex address F) ..................  9   6.4  Check installed RFID readers (Hex address 08) ....................  9   6.4  Activate / Deactivate RFID readers (Hex address 08)  ..................  1 0  6.5  Read order by min. two RFID readers (Hex address 0A) ................  1 0  6.6  Bluetooth Echo On or OFF  (Hex address 0E) ....................  1 0  6.7  Select USB interface mode  (Hex address 30) ....................  1 1   ...

  • Page 4: General Parameters

      Seite 4 von 11         General parameters:   The SPP Bluetooth and USB (CDC) communication between the host and the Multipen is line oriented. A line is  a sequence of ASCII characters ended by a CR character (ASCII code 13).  The communication settings of the Multipen are 9600 bps, 8 bits, no parity bit and 1 stop bit. No handshake.  For testing the communication you can use our PC Programm TIDMultipen V.1.5.      Bluetooth Commands    Bluetooth Reset (Bluetooth has to be ON)    Command: br    Example: br    Answer MP: [BTM]:Reset done  All Bluetooth settings reset to factory default !  1.2  Switching to HID mode (by sending via USB CDC Bluetooth must be ON)    Command: bh    Example: bh    Answer MP: [BTM] now in HID mode  1.3  Switching to SPP Mode (by sending via USB CDC Bluetooth must be ON)    Command: bs    Example: bs    Answer MP: [BTM] now in SPP mode  2.0  System Commands ...

  • Page 5: Show Firmware Version

      Seite 5 von 11       Answer MP: [RTC]: Time set to 14:00  2.4  Show Firmware version    Command: sv    Example: sv    Answer MP: [SNR]: 123456789000,Tectus‐D55B,Tectus Multipen,SW:0v1.2,HW:Rev.B  2.5  Switch Power off Multipen    Command: sx    Example: sx    Answer MP: [SYS] Exit  < Multipen switches off>  3.0  Configuration commands  3.1  Memory dump configuration    Memory dump of 128 bytes of configuration memory Multipen    End of list is marked with a dot    Command: cd    Example: cd    Answer MP:   [CFG]: 00:FF,05,02,00,78,FF,FF,FF       ...

  • Page 6: Write Text In Line1 Display Multipen

      Seite 6 von 11     3.5  Write text in line1 Display Multipen    Up to 20 chars, aa,bb,…… are the ASCII values in hex    Command: d1 aa,bb,cc…………    Example: d1,48,65,6C,6C,6F    Answer: OK (and Hello on the Multipen Display)    3.6  Write text in line2 Display Multipen    Up to 20 chars, aa,bb,…… are the ASCII values in hex    Command: d2 aa,bb,cc…………    Example: d2 57,6f,72,6c,64    Answer: OK (and World on the Multipen Display)    4.0  Memory commands       Up to 1.000 entries (UID+Date+Time) can be stored in the memory    By 1.000 entries the Display Multipen shows : Memory Full    4.1  Memory dump UID list    End of list is marked with a dot    Command: md   ...

  • Page 7: Show Free Memory Uid List

      Seite 7 von 11             Count of Tags: 0 of 1000        4.3  Show free memory UID list    Command: ms    Example: ms    Answer: [MEM]:  0% used (0x0003 of 0x03E8 blocks)          Count of Tags: 3 of 1000    5.0  Transponder commands (LF,HF,UHF)  5.1  Transponder detect (UID from LF and HF, EPC from UHF    Command: td    Example: td    Answer: [TAG]: 06.09.17‐10:31:44‐41‐E016240116038A71      5.2  Transponder read (only HF transponder)   ...

  • Page 8: Commands For Individual Configuration Multipen

      Seite 8 von 11       6.0  Commands for individual configuration Multipen    With the cw command and the individual hex address you can configurate the Multipen.  ‐ Using Multipen for Left‐hander or Right‐hander   ‐ Shows UID in big font or small font on the Display  ‐ Display ON or OFF by reading tags  ‐ Show UID in decimal on Dispaly (only when MP is in HID Mode)  ‐ Configuration Auto Power Off Timer  ‐ Bluetooth ON by power ON  ‐ And more…..  ‐   6.1  Display configuration    Switch Left‐hander or Right‐hander mode (Hex address 3)    Right‐hander mode     Command: cw 03,00     Left‐hander mode:    Command: cw 03,01   By nex Power On Multipen the Display will switch !       ...

  • Page 9: Auto Power Off Timer (Hex Address 4)

      Seite 9 von 11     6.2  Auto power off timer (Hex address 4)    When the Multipen is ON and not connected via Bluetooth or USB the MP will switch off after    approx.. 60 seconds.    With this setting you can change the time to max. 275 seconds or switch     this time complete off. The values are in hex from 0….255 hex    Examples:    Change time to maximum (275 seconds):    Command: cw 04, 255    Change time to (120 seconds):    Command: cw 04,64    Time off:    Command: cw 04,00    6.3  Bluetooth Power at startup Multipen (Hex address F)    Normally you have to press the Button 2 to switch on the Bluetooth function.    With this parameter you can switch Bluetooth automatic On without pressing the Button 2.    Bluetooth Power On:      Command: cw 0F, 01   ...

  • Page 10: Activate / Deactivate Rfid Readers (Hex Address 08)

      Seite 10 von 11     6.4  Activate / Deactivate RFID readers (Hex address 08)    With the cw command you can activate or deactivate RFID readers by using a Multipen with    all 3 RFID readers (LF, HF and UHF)    LF (1), HF (2), UHF (3)    Activate  LF, HF and UHF:    Command: cw 08,07    Deactivate HF:    Command: cw 08,04    And so on….     6.5  Read order by min. two RFID readers (Hex address 0A)    By two or three installed RFID readers you can switch the read order.    0x00  UHF _ LF _ UHF _ HF _ UHF      0x01  LF_HF_UHF      0x02  LF_UHF_HF      0x03 ...

  • Page 11: Select Usb Interface Mode  (Hex Address 30)

      Seite 11 von 11       6.7  Select USB interface mode  (Hex address 30)    Selection from USB interface mode (HID+CDC, only CDC, only HID, none)    HID+CDC:    Command: cw 30,03 (Default)    Only HID:    Command: cw 30,01    Only CDC:    Command: cw 30,02    None:    Command: cw 30,00       ...
