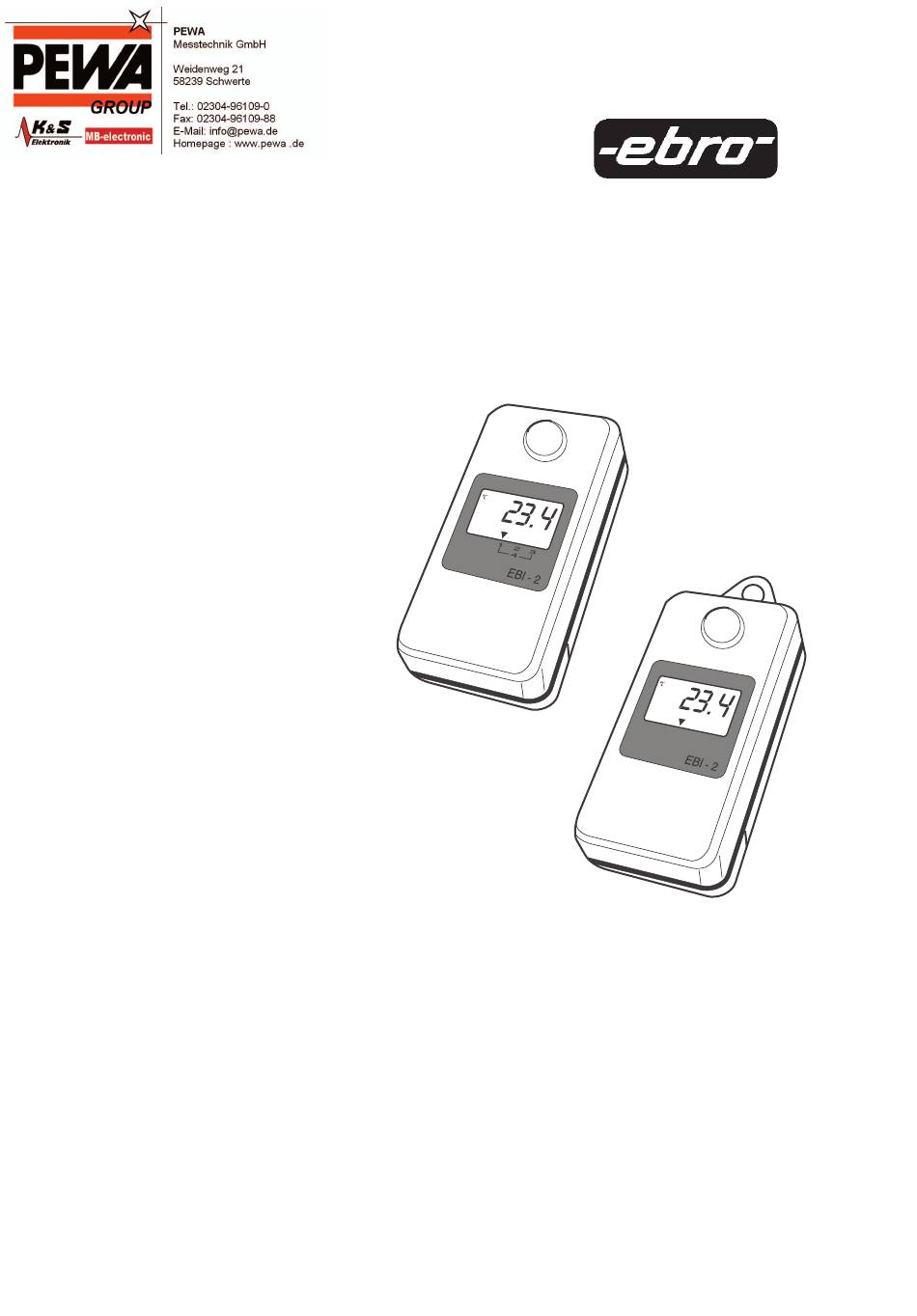

- Page 1 ® LKW-Temperaturlogger Truck – Data Logger Enregistreur - Température EBI – 2T Serie 500...
- Page 2 EBI – 2T Serie 500 Deutsch Lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie Ihren neu- en Temperatur – Datenlogger in Betrieb nehmen. Die Anleitung führt Sie mit klaren und einfachen Anweisungen in den Umgang mit dem Gerät ein. Informationen, die für das Verständnis der Funktionsweise nützlich und wich- tig sind, finden Sie im Anleitungstext durch Balken markiert.
- Page 3 English Français Please read these operating nstructions Veuillez lire ces instructions de service carefully before commissioning your new attentivement avant de mettre en ser- temperature datalogger. vice votre nouvel enregistreur de tem- pérature. The instructions teach you how to oper- Les instructions claires et simples vous ate the device with clear and simple apprennent à...
-
Page 4: Table Of Contents
EBI – 2T Serie 500 Deutsch Inhaltsverzeichnis Beschreibung ..... 6 Lieferumfang ...... 8 Installation ......8 3.1 Montage des EBI-2T-511 .... 8 3.2 Montage der Logger 512-514 ..10 3.3 Auswahl des Standorts ..... 10 3.4 Programmieren und Auslesen des Loggers ........ - Page 5 English Français Contents Table des matières 1 Description ......7 1 Description ......7 2 Extent of the delivery ....9 2 Étendue de la livraison ..9 3 Installation ......9 3 Installation ......9 3.1 EBI-2T-511 assembly ....9 3.1 Montage du EBI-2T-511 ....9 3.2 Logger 512-514 assembly ..
-
Page 6: Beschreibung
EBI – 2T Serie 500 Deutsch Beschreibung Der Temperatur–Datenlogger ist ein hand- liches, mit einer Lithiumbatterie betrie- benes Temperatur-Aufzeichnungs- und Speichersystem speziell für den Einsatz im LKW. Die Elektronik wird durch einen Mikro- prozessor gesteuert. Dies garantiert eine hohe Messgenauigkeit und Linearität über den gesamten Messbereich. -
Page 7: Description
English Français 1 Description 1 Description The temperature datalogger is a handy L’enregistreur de température est un sys- temperature-recording and storing sys- tème maniable d’enregistrement et de tem operated with a lithium battery. mémorisation de température alimenté par une pile au lithium. The electronics are controlled by a mi- croprocessor. -
Page 8: Lieferumfang
EBI – 2T Serie 500 Deutsch Lieferumfang Überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit und Unversehrtheit. Wenn Sie einen Schaden vorfinden oder Grund zur Beanstandung haben, wen- den Sie sich bitte an: ebro Electronic GmbH & Co. KG Peringerstr. 10 85055 Ingolstadt Tel.: (0841) 9 54 78–0... -
Page 9: Extent Of The Delivery
English Français 2 Extent of the delivery 2 Étendue de la livraison Please check the contents of the pack- Veuillez vérifier le contenu de l’embal-lage age for completeness and integrity. pour l’état complet et intact. If you find a damage or you have a rea- Si vous trouvez un endommagement ou son for claim, please contact: si vous avez une raison pour une récla-... -
Page 10: Montage Der Logger 512-514
EBI – 2T Serie 500 Deutsch 3.2 Montage der Logger EBI-2T-512 ... 514 Diese Logger sind für den Einbau in Schutzgehäuse (siehe Anhang II) vorge- sehen. Die zum Logger gehörigen exter- nen Temperaturfühler werden im LKW installiert und in dem Schutzgehäuse an- geschlossen (näheres dazu sehen Sie in der mit dem Schutzgehäuse gelieferten Bedienungsanleitung). -
Page 11: Logger 512-514 Assembly
English Français 3.2 Logger assembly 3.2 Montage der Logger EBI-2T-512 ... 514 EBI-2T-512 ... 514 These Loggers are designed for mounting Ces sont équipés de boîtier de protec- in a protective casing (see appendix II). tion pour l’installation (voir annexe II). Les External temperature sensors belonging sondes de température appartenant aux to the Logger are installed in the truck... -
Page 12: Programmieren Und Auslesen Des Loggers
EBI – 2T Serie 500 Deutsch 3.4 Programmieren und Auslesen des Loggers Mit der Software WINLOG 2000 pro- grammieren Sie den Logger und le- sen die Daten aus. Gehen Sie dabei, wie im beiliegenden Benutzer- handbuch bzw. in der Online-Hilfe beschrieben ist, vor. -
Page 13: Programming And Readout Of The Logger
English Français 3.4 Programming and readout of 3.4 Programmation et lecture the logger de l’enregistreur With the WINLOG 2000 software, you Avec le logiciel WINLOG 2000, vous can program your logger and read- pouvez programmer votre enregis- out the data. Please proceed as de- treur et lire les données. -
Page 14: Betriebsanzeigen
EBI – 2T Serie 500 Deutsch Bei einer Temperatur von 25 °C ergeben sich folgende Werte: Messtakt Lebensdauer 1 Sekunde 1 Jahr 10 Sekunden 3 Jahre 1 Minute 5 Jahre 1 Stunde 10 Jahre Versehen Sie nach der Programmierung die RS 232-Buchse wieder mit der Schutzkappe. -
Page 15: Operating Indicators
English Français For a temperature of 25 °C, the values Pour une température de 25 °C, on trouve are as follows: les valeurs suivantes: Interval Life Intervalle Durée de vie 1 second 1 year 1 seconde 1 an 10 seconds 3 years 10 secondes 3 ans... -
Page 16: Kalibrierservice
EBI – 2T Serie 500 Deutsch Kalibrierservice Um eine hohe Messgenauigkeit zu ga- rantieren, muss der Logger jährlich kali- briert werden. Dazu bietet die ebro Electronic GmbH & Co. KG einen Kalibrierservice an. • Füllen Sie bitte die beiliegende Servicekarte aus. •... -
Page 17: Calibration Service
English Français 5 Calibration service 5 Service de calibrage In order to ensure a high measuring ac- Afin d’assurer une haute précision de curacy, the logger must be cali-brated mesure, l’enregistreur doit être calibré every year. For this purpose, ebro Elec- chaque année. -
Page 18: Zubehör
EBI – 2T Serie 500 Deutsch II Zubehör Beschreibung Bezeichung EBI-2-AUF1 Loggerhalterung, Edelstahl EBI-2-AUF2 Loggerhalterung, PVC, mit Schloss EBI-2-AUF3 Loggerhalterung mit Schloss, Edelstahl EBI-Koffer Samsonite-Koffer Fühler Pt 1000 Klasse 1/3 DIN B in ver- schiedenen Ausfüh- rungen auf Anfrage. WINLOG 2000-V Validierte Software WINLOG 2000-S Standard-Software WINLOG 2000-P Profi-Software WINLOG Handbuch... -
Page 19: Accessories
English Français II Accessories II Accessories Type Designation Type Désignation EBI-2-AUF1 Logger holder, EBI-2-AUF1 Support pour stainless steel enregistreur, acier inox EBI-2-AUF2 Logger holder, PVC, with lock EBI-2-AUF2 Support pour enregistreur, EBI-2-AUF3 Logger holder with a PVC, avec ser- lock, stainless steel rure EBI case Samsonite case... -
Page 20: Technische Daten
EBI – 2T Serie 500 Deutsch III Technische Daten Allgemein: Lagertemperatur ... -40 bis +75 °C Arbeitstemperatur ..-40 bis +75 °C Funktion LCD bei ..-25 bis +50 °C Messtakt ....... 1 s bis 8 h Auflösung ...... 0,1 °C Datenausgang .... -
Page 21: Technical Data
English Français III Technical data III Charactéristiques techniques General: Caractéristiques générales Température de stockage -40 à +75 °C Storage temperature ..-40 to +75 °C Température de service -40 à +75 °C Operating temperature . -40 to+75 °C Fonction LCD à ..... -25 à... -
Page 22: Declaration Of Conformity
Konformitätserklärung Declaration of conformity Déclaration de conformité ebro Electronic GmbH & Co. KG Peringerstraße 10 D-85055 Ingolstadt erklärt in alleiniger Verantwortung, dass das Produkt declares under its sole responsibility that the product déclare sous sa seule responsabilité que le produit Geräteart: Temperatur-Logger Temperature Logger...
