Verwendungsbereich und Produktbeschreibung:
Die Geräte sind ausschließlich für den Einsatz zum Verteilen von Radio- und
Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze
verwendet, wird keine Garantie übernommen!
Der Audio-/Video-Modulator moduliert ein A/V-Signal in einen HF-Kanal zum
Anschluss an ein TV-Gerät oder zur Einspeisung in eine Gemeinschaftsanlage.
Am Eingang wird beispielsweise eine CCD-Kamera, ein Videorecorder, ein DVD-
Player oder ein ähnliches Gerät angeschlossen. So kann mit einer Kamera ein
Kinderzimmer, ein Hauseingangsbereich oder ein sonstiger sensibler Bereich
überwacht werden.
Ausgangsseitig wird mittels einfachster Programmierung ein Kanal eingestellt,
der ansonsten nicht belegt ist.
POWER-Schalter
SET-Taste + und – Taste
Programmierung des Ausgangskanals
Den AVM 6-00 mit dem Power Schalter einschalten. Durch drücken der + bzw.
– Taste werden die Kanäle eingestellt. Der angezeigte Wert wir automatisch
gespeichert.
Mit der SET Taste kann das VHF Kanalraster zwischen It(Italien ) und Eu(
Deutschland) umgeschaltet werden. Das in Deutschland verwendete Raster
wird durch ein kurzes blinken mit Eu gekennzeichnet. In dieser Einstellung
werden die VHF Kanäle im Display mit einem E davor angezeigt. Bei
Sonderkanäle steht ein S vor der Zahl. Vor UHF Kanälen steht keine Kennung.
Funktionsmenü
Durch gleichzeitiges Drücken von +.- können Sonderfunktionen eingestellt
werden.
Die möglichen Einstellungen sind in nachfolgender Tabelle aufgeführt.
1.Ziffer 2.Ziffer
Bild-Tonträgerabstand 0 0
0 1
0 2
0 3
Signalgenerator 1 0
1 1
Tonträgeampitude 2 0
2 1
Mit der SET Taste wird das Funktionsmenü verlassen.

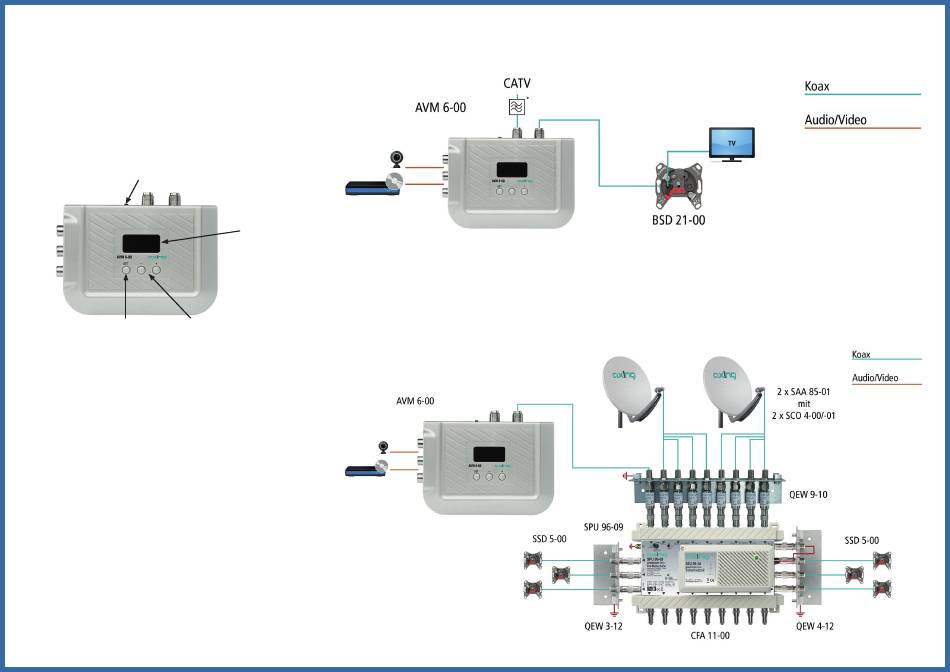

Signaleinspeisung:
z.B. über AVM 6-00
LED-Anzeige
z.B. über Multischalter
Einstellung
4,5 MHz
5,5 MHz (ab Werk)
6,0 MHz
6,5 MHz
aus (ab Werk)
an
12 dB
16 dB (ab Werk)
* Für die abgebildete Appli-
kation ist eine Bandsperre
nötig,um einen Kanal aus
dem CATV-Spektrum zu
blockieren.
