Thermostaat' Functieblok; Phe" Primaire Warmtewisselplaat Functieblok - TiSUN MULTIPLEX User Manual

4.2

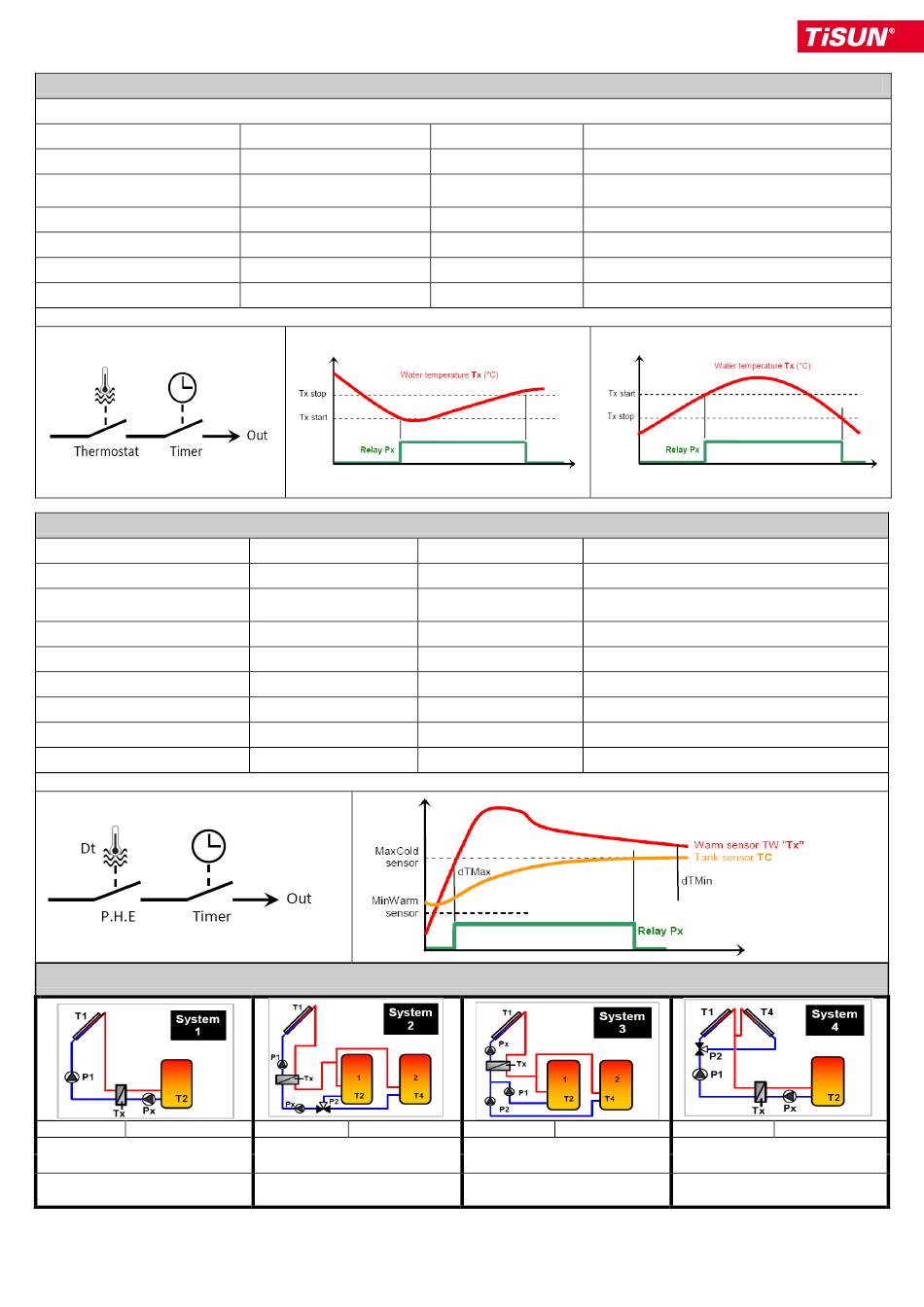

"'Thermostaat' functieblok

Verwarming (als Start < Stop) en koeling (als Start > Stop)
Instellingen
Sensor (AAN/UIT)
Uit-sensor (enkel UIT)
Start (output AAN)
Stop (output UIT)
Timer (3x)
Vertraging
4.3

"PHE" primaire warmtewisselplaat functieblok

Instellingen
Primaire sensor (warm)
Secundaire sensor (koud)
dT max (start)
dT min (stop)
Min. primaire sensor
Max. secundaire sensor
Timer (3x)
Vertraging
Systeem 1 Mutiplex
P1= Dt(T1, T2)
1 x PHE = PX = Dt(Tx, T2)
Instellingen
Sensor (AAN/UIT)
Uit-sensor (enkel UIT)
Start (output AAN)
Stop (output UIT)
Timer (3x)
Vertraging
Opties
Tx = T1 tot T12
Tanksensor(en)
3 tot 40 °C
2 tot 30 °C
0 tot 95 °C
15 tot 95 °C
00.00-24.00
-900 tot +900 sec.
DUPLEX- en MULTIPLEX-systemen met hoofdwarmtewisselplaat
Systeem 2 Mutiplex
P1= Dt(T1, T2 of T4)
P2= Dt(T1, T4)
1 x PHE = PX = Dt(Tx, T2 of
T4)
Instellingen Instellingen
Sensor (AAN/UIT) Sensor (AAN/UIT)
Uit-sensor (enkel
Uit-sensor (enkel UIT)
UIT)
Start (output AAN) Start (output AAN)
Stop (output UIT) Stop (output UIT)
Timer (3x) Timer (3x)
Vertraging Vertraging
Fabrieksinstellingen
Selecteerbaar Temperatuursensor op warmtewisselplaat
Van gespecificeerd
systeem
15 °C
7 °C
65 °C
15 °C
00.00-24.00
0 sec. voor (- sec.) en na (+ sec.) outputvertraging
Systeem 3 Mutiplex
P1= Dt(Tx, T2)
P2= Dt(Tx, T4)
1 x PHE=PX=Dt(T1, T2 of T4)
101
Opmerking
Tanktemperatuursensor(en)
dT max
dT min
Minimumtemperatuur voor AAN
Maximum tanktemperatuur
3 tijdframes aanpasbaar (zie timer)
Systeem 4
P1= Dt(T1 of T4, T2)
P2= Dt(T4, T2)
1 x PHE = PX = Dt(Tx, T2)
Mutiplex
