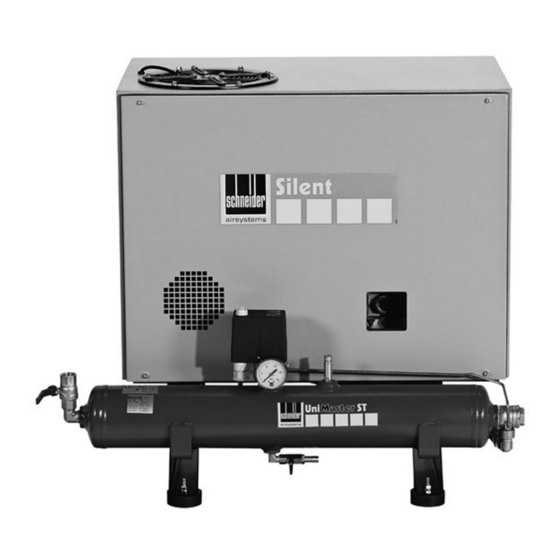

Schneider Airsystems UNM STB 660-10-10 XS Original Operating Manual
  1. Manuals
  2. Brands
  3. Schneider Airsystems Manuals
  4. Air Compressor
  5. UNM STB 660-10-10 XS
  6. Original operating manual

Schneider Airsystems UNM STB 660-10-10 XS Original Operating Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 19

Quick Links

Download this manual
Original operating manual
Originele gebruiksaanwijzing
Oryginalna instrukcja eksploatacji
Eredeti kezelési utasítás
Originál návodu k obsluze
Originálny návod na obsluhu
Оригинал Руководство по эксплуатации
UNM STB 660-10-10 XS UNM STB 580-15-10 XS
H814100
Part 1
I/1
Deel 1
I/3
Części 1
I/5
1. rész
I/7
Část 1
I/9
Časť 1
I/11
Часть 1
I/13
H824100
G875627_001
2011/02/jbrg-08
Part 2
II/1
Deel 2
II/7
Części 2
II/13
2. rész
II/20
Část 2
II/26
Časť 2
II/32
Часть 2
II/38
