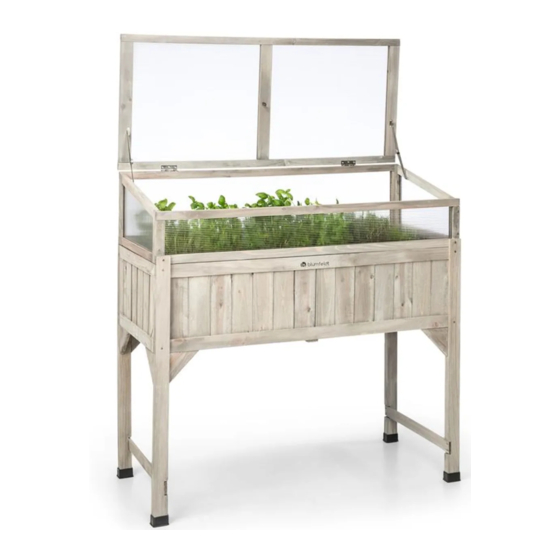

- Page 1 Altiplano Terrado Hochbeet Raised Bed 10033606...
-
Page 3: Technische Daten / Technical Data
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten: Dear Customer,... - Page 4 LIEFERUMFANG / PACKING CONTENT Linkes Standbein Rechtes Standbein (2 Stück) (2 Stück) Left support leg Right support leg (2 pieces) (2 pieces) Vorder- und Rückwand (2 Stück) Front/rear panel (2 pieces)
- Page 5 Seitenwände (2 Stück) Side panels (2 pieces) Boden (1 Stück) Bottom (1 piece) Winkel (2 Stück) Standbein-Leiste (2 Stück) Angle (2 pieces) Support leg strip (2 pieces)
- Page 6 Innenteil (1 Stück) Inner tray (1 piece) Kasten-Vorderwand (1 Stück) Box front panel (1 piece) Kasten-Rückwand (1 Stück) Box rear panel (1 piece)
- Page 7 Kasten-Seitenwand Kasten-Deckel (2 Stück) (1 Stück) Box side panel Box cover (2 pieces) (1 piece) Scharnier (2 Stück) Boden-Stützleiste Nagel Hinge (2 pieces) (1 Stück) (16 Stück) Bottom support (16 pieces) strip (1 piece) Schrauben Schrauben Schrauben Schrauben Schrauben 3 x 10 mm 3 x 15 mm 3,5 x 25 mm 3,5 x 30 mm...
-
Page 8: Montage / Assembly
MONTAGE / ASSEMBLY Schritt 1: Montieren Sie die Vorder- und Rückwand (3) und die Seitenwände (4) am oberen Ende der 4 Standbeine (1 und 2) und schrauben Sie diese mit 8 Schrauben (5 mm x 3,5 mm) fest. Befestigen Sie am unteren Ende der linken (1) und rechten (2) Standbeine jeweils eine Leiste (7) in der Nut und schrauben Sie diese je Seite mit 4 Schrauben (3,5 mm x 25 mm) fest. - Page 9 Schritt 2: Befestigen Sie die Stützleiste (14) waagerecht von unten am Hochbeet mit 2 Schrauben (3,5 mm x 25 mm). Schrauben 3,5 x 25 mm (2 Stück) Screws 3,5 x 25 mm (2 pieces) Step 2: Fix the support strip (14) horizontally from below to the raised bed with 2 screws (3.5 mm x 25 mm).
- Page 10 Schritt 3: Befestigen Sie die Winkel (6) mit 16 Schrauben (3,5 mm x 30 mm) am Hochbeet und legen Sie den Boden (5) von oben in das Hochbeet hinein. Step 3: Fix the angles (6) to the raised bed with 16 screws (3.5 mm x 30 mm) and place the bottom (5) into the raised bed from above.
- Page 11 Schritt 4: Befestigen Sie das Innenteil (6) mit 16 Nägeln im Hochbeet. Nägel (16 Stück) Pins (16 pieces) Step 4: Fix the inner tray (6) with 16 pins in the raised bed.
- Page 12 Schritt 5: Setzen Sie den Kasten aus Vorderwand (9), Rückwand (10) und 2 Seitenwänden (11) zusammen und schrauben Sie alle 4 Teile mit 8 Schrauben (5 mm x 35 mm) fest. Schrauben 3,5 x 35 mm (8 Stück) Screws 3.5 x 35 mm (8 pieces) Step 5: Assemble the box of front panel (9), rear panel (10) and 2 side panels (11) and tighten all 4 parts with 8 screws (5 mm x 35 mm).
- Page 13 Schritt 6: Montieren Sie den Kasten mit 4 Schrauben (3,5 mm x 25 mm) im Hochbeet. Schrauben 3,5 x 25 mm (4 Stück) Screws 3.5 x 25 mm (4 pieces) Step 6: Mount the box in the raised bed using 4 screws (3.5 mm x 25 mm).
- Page 14 Schritt 7: Befestigen Sie den Kastendeckel (6) mit 6 Schrauben (3 mm x 10 mm) am Kasten. Schrauben 3 x 10 mm (6 Stück) Screws 3 x 10 mm (6 pieces) Step 7: Fasten the box cover (6) to the box with 6 screws (3 mm x 10 mm).
- Page 15 Schritt 8: Bringen Sie jeweils 1 Scharnier (13) an der linken und rechten Seite des Kastens an. Befestigen Sie das Scharnier jeweils mit 4 Schrauben (3 mm x 15 mm) an der Unterseite des Kastendeckels und an der Oberseite der Kasten-Seitenwand.
- Page 16 Ihr Hochbeet ist nun fertig montiert und einsatzbereit. Your raised bed is now fully assembled and ready for use.
