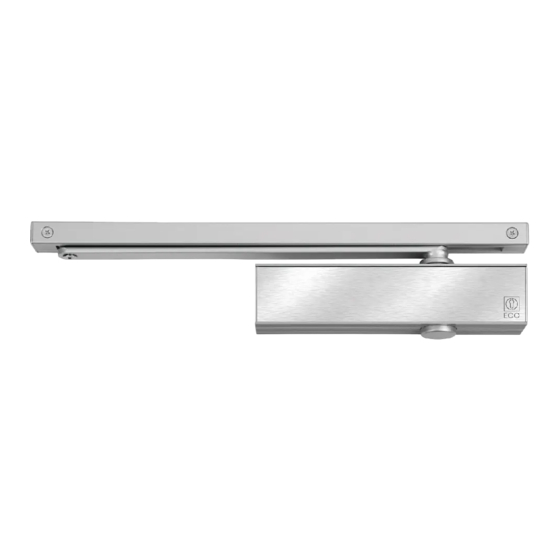

Eco SR-EF BG TS-41 G Assembly Instruction Manual

Montageanleitung / Assembly instruction / Notice de montage Montageanleitung / Assembly instruction / Notice de montage
SR-EF BG mit TS-41 / 31 G SR-EF BG mit TS-41 / 31 G
SR-EF BG with TS-41 / 31 G SR-EF BG with TS-41 / 31 G
SR-EF BG avec TS-41 / 31 G SR-EF BG avec TS-41 / 31 G
ECO Schulte GmbH & Co. KG
Iserlohner Landstrafle 89
D-58706 Menden
0432 - CPD - 0031 EN 1154:1996+A1:2002
G
DIN links - spiegelbildlich
DIN left - mirror image
DIN gauche - inverser l'illustration
Für die Montage dürfen ausschließlich Originalteile des Herstellers verwendet werden. Die Montagearbeiten müssen gemäß Anleitung von
einer qualifizierten Person durchgeführt werden. Bei Nichtbeachtung entfällt jeglicher Garantieanspruch. Diese Anleitung ist vom Monteur
nach der Montage an den Betreiber weiterzugeben!
Only original parts have to be used. The assembly has to be made by a qualified person according to the mounting instruction. In case of
non-respect the guarantee is invalid. This instruction is to be handed over to the operator by the fitter after assembly!
Impérativement utiliser la notice de montage fournie par le fabricant. La mise en œuvre et le montage doivent être exécutés par du person-
nel qualifié. Le non respect de ces règles annule catégoriquement tout droit de garantie. Cette instruction est à remettre par le poseur
à l'exploitant après montage.
Leistungserklärung nach Verordnung (EU) Nr. 305/2011 finden Sie unter http://www.eco-schulte.de/leistungserklaerungen
Declaration of performance according to Regulation (EU) No 305/2011 see http://www.eco-schulte.de/declarationofperformance
Déclaration des performances conformément au règlement (UE) N° 305/2011 voir http://www.eco-schulte.de/declarationdesperformances
(DIN links / DIN rechts spiegelbildlich) (DIN links / DIN rechts spiegelbildlich)
(DIN left / DIN right mirror image) (DIN left / DIN right mirror image)
(DIN gauche / DIN droite inverser l'illustration) (DIN gauche / DIN droite inverser l'illustration)
10
4 8 1-3 1 1 3
0432 - CPD - 0143
0432 - CPD - 0147
4 8 1-4 1 1 3
S
ECO Schulte GmbH & Co. KG
Iserlohner Landstrafle 89
D-58706 Menden
EN 1155:1997+A1:2002
EN 1158:1997+A1:2002
Türschließergröße
Door closer size
Force de ferme porte
1
TS-31
2
EN 1-3
3
Türschließergröße
Door closer size
Force de ferme porte
1
2
TS-41
3
EN 1-4
4
Tür
schließen
Abkürzungen
Schließ-
SG CS
geschwindigkeit
ES Endschlag LS
SK Schließkraft CF
06
3 8 3-6 1 1
Max. Türbreite
Umdrehungen
Max. door width
Rotations
Largeur de porte max.
Rotations
-11
750 mm
850 mm
-6
950 mm 0
Max. Türbreite Umdrehungen
Max. door width
Rotations
Largeur de porte max.
Rotations
750 mm -7
850 mm
-4
950 mm 0
1100 mm +5
Abbrevations Abrévations
Vitesse de
Closing speed VF
fermeture
Latching speed CF Coup final
Force de
Closing force FF
fermeture
m a x .
3 , 5 m m
1/17
