Barthelme CHROMOFLEX PRO KNX Instruction Manual

GEBRAUCHS-
ANWEISUNG
FÜR
CHROMOFLEX PRO
KNX „V2" UND „V3"
Art.-Nr. 66000374 - 4-Kanal
BITTE AUFMERKSAM LESEN UND
AUFBEWAHREN!
3. TECHNISCHE DATEN
Betriebsspannung: 10V bis 48V DC
Schutzklasse: III
Ausgangsstrom: max. 2,2A / Kanal
Maße (L | B | H): 180 | 52 | 22 mm
Eigen-Stromverbrauch (ohne LED):
ca. 5 - 20mA
Umgebungstemperatur: 0°C - max. +50°C
(Betrieb nur in trockenen Innenräumen
mit ausreichender Luftzirkulation zur Wär-
meabfuhr, nicht betauend)
Schutzart: IP 20
Hersteller: Josef Barthelme GmbH & Co. KG
WARNUNG 1:
LEDs können eine sehr hohe Lichtintensität
entwickeln, selbst im gedimmten Zustand!
Speziell in Verbindung mit Optiken können
selbst schwache LEDs sehr gefährlich wer-
den. Der direkte Blick in LEDs kann irrepa-
rable Schäden an der Netzhaut des Auges
hervorrufen. Verwenden Sie Diffusoren zur
Lichtstreuung.
WARNUNG 2:
Bitte beachten Sie, dass LED-Licht seine
Intensität sehr schnell wechseln kann.
Schnell wechselnde Lichteffekte können
die Wahrnehmung beeinflussen, Beschwer-
den hervorrufen, oder Anfälle bei Personen
mit Neigung zu Epilepsie auslösen.
1. EINFÜHRUNG
Der CHROMOFLEX Pro KNX ist entwickelt
worden, um spannungsgesteuerte LEDs
auf bis zu 4-Ausgangs-Kanälen über ei-
nen KNX-Bus zu steuern. Die Anzahl der
verwendeten Ausgangskanäle, Art Dimm-
kurve sowie viele weitere Einstellungen
können über die ETS-Software eingestellt
werden (siehe Kapitel 7.1).
4. SICHERHEITSHINWEISE
Das Gerät erzeugt bei Betrieb Wärme.
Auf ausreichende Luftzirkulation muss
geachtet werden. Das Gerät darf sich im
Regelbetrieb bei max. Last nicht mehr
als auf 80°C erwärmen.
Es ist unbedingt auf die richtige Polung
der Anschlüsse zu achten. Das Modul
verfügt intern über einen Verpolungs-
schutz, trotzdem kann Verpolen (auch
kurzzeitig) das Gerät zerstören.
Beim nicht bestimmungsgemäßem Be-
trieb, Verpolen, bei Umbau des Gerätes,
bei Sach- oder Personenschäden, die
durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise
verursacht werden, übernimmt Barthel-
me keinerlei Haftung und der Garantie-
anspruch erlischt vollständig.
5. MONTAGE
Der elektrische Anschluss darf nur durch
eine Elektrofachkraft durchgeführt wer-
den, die mit den geltenden Richtlinien
vertraut ist!
Vorsicht: Schalten Sie die Stromversor-
gung bzw. die Anschlussleitung span-
nungsfrei, bevor Sie jegliche Arbeiten
vornehmen!
MONTAGEORT
Achten Sie darauf, dass das Produkt auf
einen stabilen, ebenen, kippfesten Unter-
grund montiert wird. Das Gerät erzeugt
beim Betrieb Wärme. Auf ausreichende
Luftzirkulation muss geachtet werden.
2. BESTIMMUNGSGEMÄSSE
VERWENDUNG
Das Steuergerät ist für trockene Innenräu-
me konzipiert! Sollten sich dafür geeignete
LEDs im Außen- oder Feuchtbereich befin-
den, ist für ausreichenden Schutz (IP67) zu
sorgen.
Das Steuergerät darf nur mit einer an die
LEDs angepassten Stromversorgung be-
trieben werden. Andere Verbraucher als
LEDs (insbesondere induktive Verbraucher,
wie etwa Motoren, Trafos oder Drosseln)
können das Gerät zerstören.
Sollten diese zuvor genannten Punkte nicht
eingehalten werden, kann es zum Kurz-
schluss oder elektrischen Schlag kommen.
Der CHROMOFLEX Pro KNX wurde nach
den Richtlinien der „KNX Association" ent-
wickelt. KNX (zuvor EIB) ist eine standardi-
sierte digitale Kommunikationsschnittstel-
le im Bereich der Gebäudeautomation.
Sofern sich die LEDs im Feuchtbereich
(z.B. Schwimmbäder, Sauna,...) befinden,
ist besonders auf die geltenden Vor-
schriften bezüglich der Stromversorgung
zu achten.
Die Installation des Produktes darf nur
durch eine qualifizierte Fachkraft erfolgen,
die mit den geltenden Vorschriften (z.B. DIN,
VDE, EN) vertraut ist.
Dieses Produkt ist kein Spielzeug und ge-
hört nicht in Kinderhände. Auch LEDs kön-
nen sehr heiß werden! Es ist in jedem Fall
ratsam, die vorgegebene Maximaltempera-
tur der Leuchtmittel nicht zu überschreiten,
da sich dies nachhaltig auf Lebensdauer
und Lichtintensität der LEDs auswirken
kann.

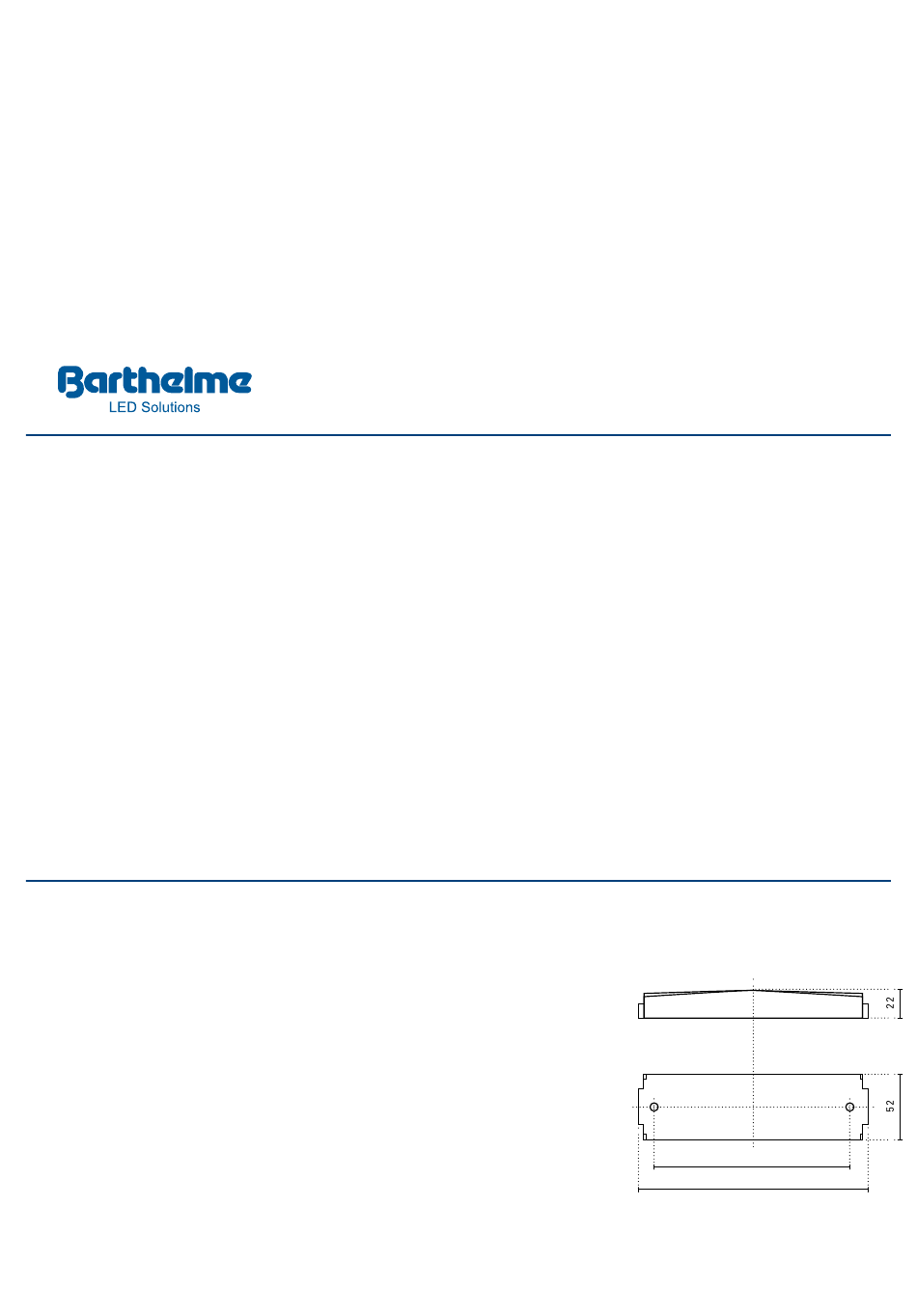

ABB.: 1
Abmessungen/Montagelöcher
152,60
180
