EA01242G/00/A2/01.18
71395230
*71395230*
71395230

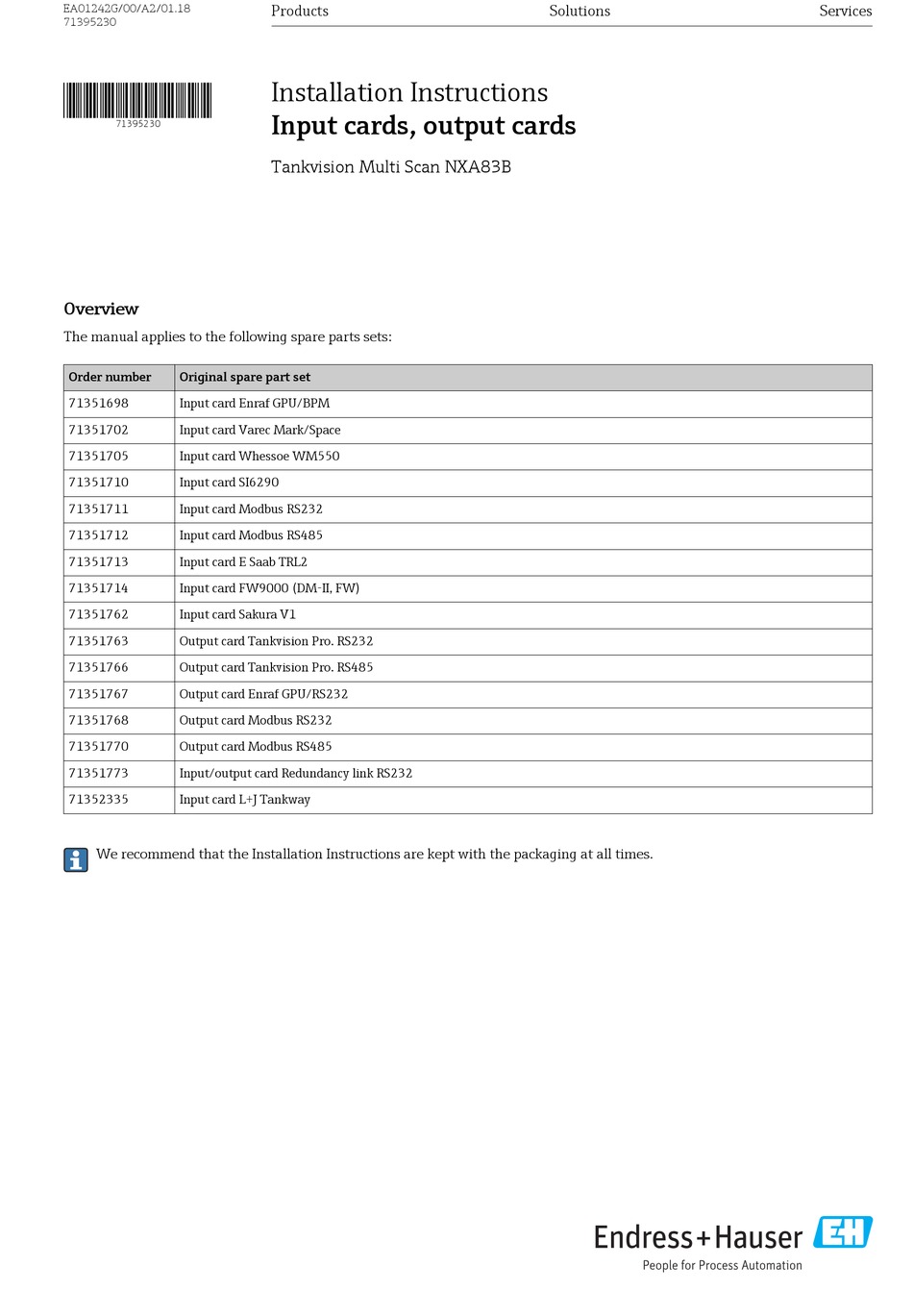

Overview
The manual applies to the following spare parts sets:
Order number
Original spare part set
71351698
Input card Enraf GPU/BPM
71351702
Input card Varec Mark/Space
71351705
Input card Whessoe WM550
71351710
Input card SI6290
71351711
Input card Modbus RS232
71351712
Input card Modbus RS485
71351713
Input card E Saab TRL2
71351714
Input card FW9000 (DM-II, FW)
71351762
Input card Sakura V1
71351763
Output card Tankvision Pro. RS232
71351766
Output card Tankvision Pro. RS485
71351767
Output card Enraf GPU/RS232
71351768
Output card Modbus RS232
71351770
Output card Modbus RS485
71351773
Input/output card Redundancy link RS232
71352335
Input card L+J Tankway
We recommend that the Installation Instructions are kept with the packaging at all times.
Products
Installation Instructions
Input cards, output cards
Tankvision Multi Scan NXA83B
Solutions
Services
Advertisement
Related Manuals for Endress+Hauser Tankvision Multi Scan NXA83B
Summary of Contents for Endress+Hauser Tankvision Multi Scan NXA83B
- Page 1 Solutions Services EA01242G/00/A2/01.18 71395230 Installation Instructions *71395230* Input cards, output cards 71395230 Tankvision Multi Scan NXA83B Overview The manual applies to the following spare parts sets: Order number Original spare part set 71351698 Input card Enraf GPU/BPM 71351702 Input card Varec Mark/Space...
-
Page 2: Designated Use
1, 2, 3 With approval (e.g. IECEx) 1, 2, 3 1 = Trained customer technician, 2 = Service technician authorized by Endress+Hauser, 3 = Endress+Hauser (send measuring device back to manufacturer) Safety instructions • Check whether the spare part matches the identification after switching off the power supply) or in environments label on the measuring device, as explained on the first page. -
Page 3: Tools List
Endress+Hauser only. – Do not connect in potentially explosive atmospheres. • If threads are damaged or defective, the measuring device – Only connect to Endress+Hauser service devices. must be repaired. • Observe the instructions for transporting and returning the • Threads (e.g. of the cover for the electronics and connection device outlined in the Operating Instructions. - Page 4 • If the input/output card to be replaced is installed in the top row, steps 7 and 8 can be ignored. • If the input/output card to be replaced is installed in the bottom row, the input/output card in the row above must also be removed. 1 → 2 → 3 → 4 → Endress+Hauser...
- Page 5 EA01242G 5 → 6 → 7 → 8 → 5 VDC – 12 VDC + – – 5 VDC Sakura V1 Re-assembly is carried out in reverse order. Endress+Hauser...
- Page 6 EA01242G 19" rack 1 → 2 → 3 → 4 → 5 → 6 → Endress+Hauser...
- Page 7 EA01242G 7 → 5 VDC – 12 VDC + – – 5 VDC Sakura V1 Re-assembly is carried out in reverse order. After re-assembly, make sure that the top cover is fully clicked into place. Endress+Hauser...
- Page 9 Products Solutions Services EA01242G/00/A2/01.18 71395230 Einbauanleitung *71395230* Eingangskarten, Ausgangskarten 71395230 Tankvision Multi Scan NXA83B Übersicht Die Anleitung ist für folgende Ersatzteilsets gültig: Bestell-Nummer Original Ersatzteilset 71351698 Eingangskarte Enraf GPU/BPM 71351702 Eingangskarte Varec Mark/Space 71351705 Eingangskarte Whessoe WM550 71351710 Eingangskarte SI6290...
-
Page 10: Bestimmungsgemäße Verwendung
Ohne Zulassung 1, 2, 3 Mit Zulassung (z.B. IECEx) 1, 2, 3 1 = Ausgebildete Fachkraft des Kunden, 2 = Von Endress+Hauser autorisierter Servicetechniker, 3 = Endress+Hauser (Messgerät an Hersteller zurücksenden) Sicherheitshinweise • Prüfen, ob das vorliegende Ersatzteil zur Kennzeichnung auf Umgebungen öffnen, die keine explosionsfähige... - Page 11 • Servicestecker: Endress+Hauser ersetzen. – Nicht in explosionsfähiger Atmosphäre anschließen. • Defekte Gewinde erfordern eine Instandsetzung des – Nur an Servicegeräte von Endress+Hauser anschließen. Messgeräts. • Die in der Betriebsanleitung aufgeführten Hinweise zum • Gewinde (z.B. von Elektronikraum- und Transport und zur Rücksendung beachten.
- Page 12 • Ist die zu tauschende Ein-/Ausgangskarte in der oberen Ebene eingebaut, so entfallen die Handlungsschritte 7 und 8. • Ist die zu tauschende Ein-/Ausgangskarte in der unteren Ebene eingebaut, so muss die darüber liegende Ein-/ Ausgangskarte mit ausgebaut werden. 1 → 2 → 3 → 4 → Endress+Hauser...
- Page 13 EA01242G 5 → 6 → 7 → 8 → 5 VDC – 12 VDC + – – 5 VDC Sakura V1 Der Einbau erfolgt in umgekehrter Reihenfolge. Endress+Hauser...
- Page 14 EA01242G 19" Rack 1 → 2 → 3 → 4 → 5 → 6 → Endress+Hauser...
- Page 15 EA01242G 7 → 5 VDC – 12 VDC + – – 5 VDC Sakura V1 Der Einbau erfolgt in umgekehrter Reihenfolge. Nach dem Zusammenbau darauf achten, dass die obere Abdeckung rundum gut eingerastet ist. Endress+Hauser...
