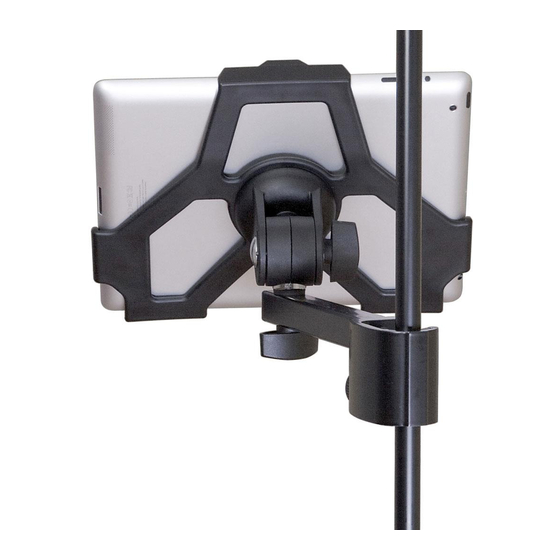

19724 iPad Air-Halter
- Diese Klemmhalterung hält ihr iPad Air / iPad (2017) sicher und komfortabel fest.
- Gleichermaßen geeignet für Bühne, Heim und Studio.
- Die starke Klammer sorgt für sicheren Halt
-
an Rohren von ø 11 bis ø 30 mm.
- Das iPad wird mühelos in die speziell angepasste
-
Halteplatte eingeklipst.
- Mit Verstellmöglichkeiten die keine Wünsche
-
offenlassen: Neigung, Richtung,
-
Hoch/Querformat sind stufenlos einstellbar
Vielen Dank, dass Sie sich für dieses Produkt entschieden
haben. Diese Anleitung informiert Sie über alle wich tigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie
auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
a. Traglast:
- Speziell angepasst für iPad Air / iPad (2017)
- iPad sorgfältig in die Aufnahmeplatte
-
einklipsen und auf sicheren Sitz prüfen
- Halterung umsichtig handhaben; v.a. beim
-
Ändern der Einstellungen (Neigung, Format)
b. Stativ:
- standfeste Mikrofon- o. Notenpultstative
- pasende Rohrdurchmesser (ø 11 - ø 30 mm)
- auf feste und tragfähige Untergründe achten
c. Installation: - Klemmschrauben stets handfest anziehen
d. Einflüsse: - vor Wind, Regen, Stößen etc. schützen

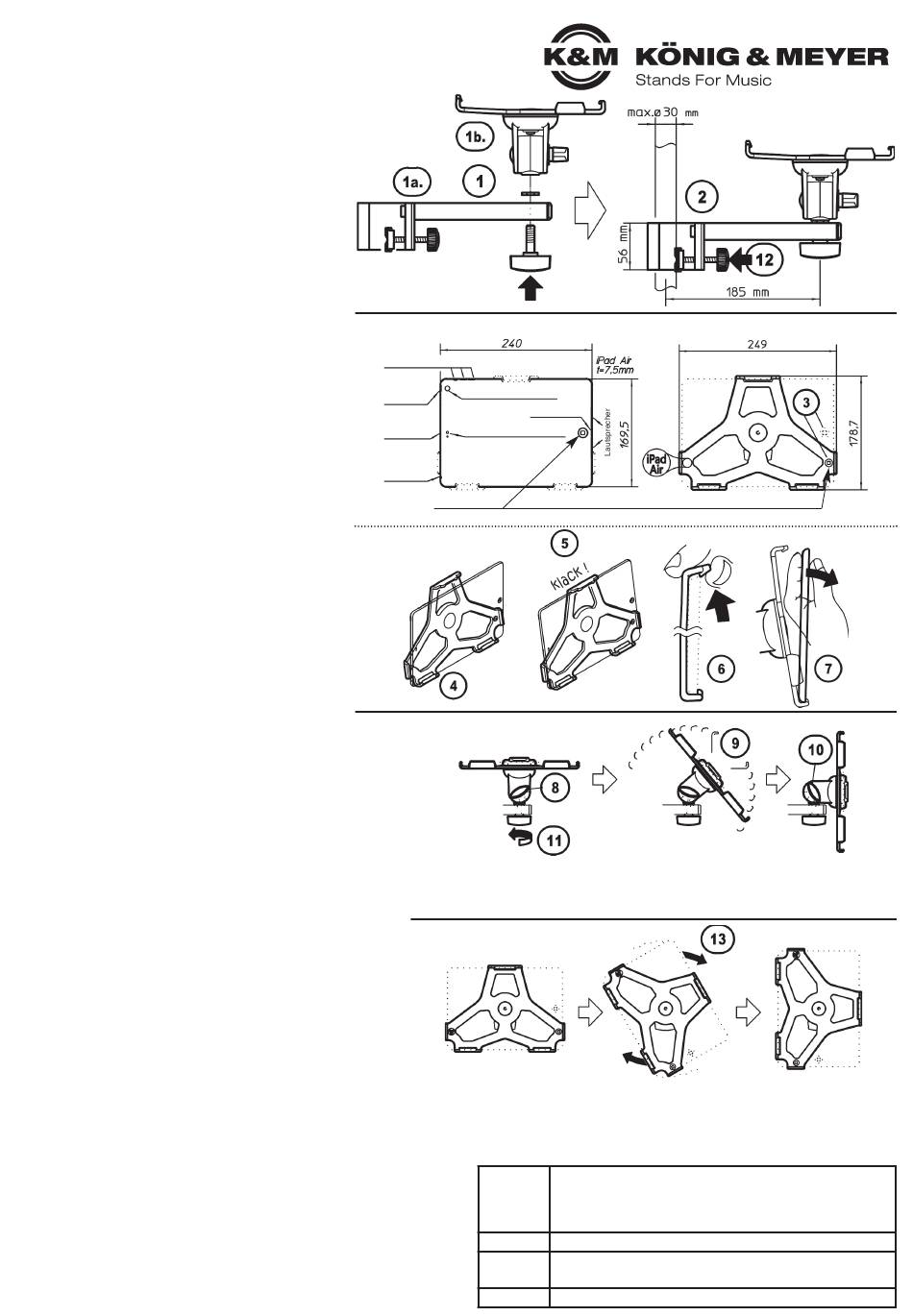

AUFSTELLANLEITUNG
MONTAGE
1 Die Halterung besteht aus zwei Baugruppen:
1
a. Haltearm mit der Klammer,
1
b. iPad Air Halteplatte mit Gelenkverbindung.
1
Beide Teile werden mittels Flügelschraube
1
miteinander verbunden
2 Die Klammer wird um das Rohr gelegt und
2
dann mit der Schraube 12 fixiert
EINLEGEN des iPAD
3 iPad nach dem HOME-Button-Symbol
3
AUSRICHTEN (s.Prägung auf der Halteplatte).
4 iPad erst unten EINLEGEN und dann...
5 ...oben EINCLIPSEN.
ENTNEHMEN des iPAD
6 iPad halten und oberen Haken anheben
7 iPad herausklappen und entnehmen
BENUTZERHINWEISE
Die iPad Air-Halterung kann in Format und Neigung verstellt
werden. Zu diesem Zweck muss das iPad nicht aus der
Halteplatte entnommen werden.
NEIGUNG
Das iPad kann zwischen senkrechter und waagerechter
Endstellung in jeder Position fixiert werden. Dazu:
18 iPad halten und Flügelmutter etwas lösen
19 iPad neigen wie gewünscht und
10 Flügelmutter wieder festziehen
AUSRICHTUNG
11 a. Flügelschraube leicht lösen, iPad Air-Halterung drehen,
11 a.
Flügelschraube wieder festdrehen
12 b. Halterung festhalten, Klemmschraube lösen, Haltearm in
12 b.
Wunschrichtung drehen, Klemmschraube wieder festziehen.
FORMAT
Die Halterung verfügt über eine 90°-Verdrehfunktion (hochkant/quer)
13 Halteplatte nehmen und in entsprechende Position drehen
- Unsichtbare Anschläge in der Halterung begrenzen die Verdrehung.
- Zudem rastet die Halteplatte in den beiden Endstellungen ein.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Halterung wackelt
F:
B: Verschraubung prüfen, ggf. nachziehen.
F: iPad sitzt nicht richtig
F:
B: iPad korrekt einlegen und hörbar einrasten lassen.
F:
B: Achtung! Nur für iPad Air oder iPad (2017) geeignet.
F: B:
Nicht für andere Versionen.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
19724-000-55 Rev.07 03-80-094-00 4/17
MONTAGE
EINLEGEN und ENTNEHMEN des iPAD
Lautstärkeregler
Ein-Aus-
Kamera (Rückseite)
Schalter
Lightning Connector
Kamera (Vorderseite)
Mikrofon
3,5 mm
Buchse
Home-Button
(eine Prägung in der Halterung gibt die AUSRICHTUNG des iPad Air vor)
(falsche Ausrichtung führt zu verdeckten Bedienelementen! Bitte beachten)
unten
EINLEGEN
NEIGUNG und AUSRICHTUNG
Endstellung:
- waagerecht
- am Anschlag
FORMAT
Endstellung:
- quer (landscape)
- eingerastet
TECHNISCHE DATEN / SPEZIFIKATION
Material
Traglast
Maße
Gewicht
oben
EINCLIPSEN
Haken
anheben
Zwischenposition:
- schräg (0-90°)
- frei wählbar (Pos. sichern durch
-
festes Anziehen der Flügelmutter)
Zwischenposition:
- schräg
- nicht eingerastet,behält jedoch die
-
gewählte Einstellung
Schwenkgelenk: Polyamid PA-6
Halteplatte: PP
Schrauben, Muttern, Scheiben, Federn: Stahl, verz.
Klammer: Aluminiumprofil
iPad Air oder iPad (2017)
Halterung: 249 x 178,7 / Rohr ø 11-30 mm
Karton: 300 x 102 x 230 mm
netto 0,65 kg, brutto 0,95 kg
ent-
nehmen
Endstellung:
-senkrecht
-am Anschlag
Endstellung:
- hoch (portrait)
- eingerastet
