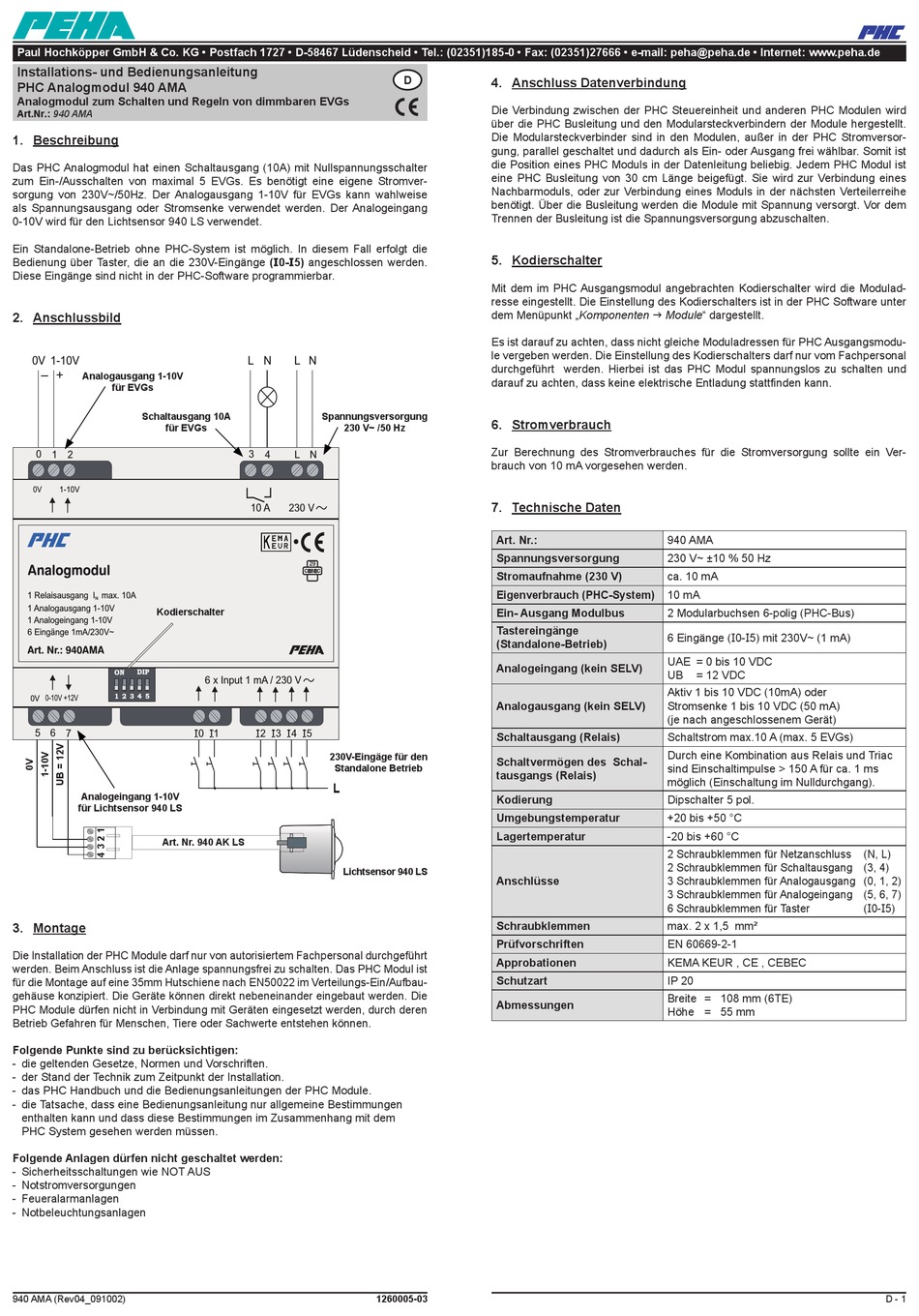

PHC Analogmodul 940 AMA
Analogmodul zum Schalten und Regeln von dimmbaren EVGs
Art.Nr.: 940 AMA
1. Beschreibung
Das PHC Analogmodul hat einen Schaltausgang (10A) mit Nullspannungsschalter
zum Ein-/Ausschalten von maximal 5 EVGs. Es benötigt eine eigene Stromver-
sorgung von 230V~/50Hz. Der Analogausgang 1-10V für EVGs kann wahlweise
als Spannungsausgang oder Stromsenke verwendet werden. Der Analogeingang
0-10V wird für den Lichtsensor 940 LS verwendet.
Ein Standalone-Betrieb ohne PHC-System ist möglich. In diesem Fall erfolgt die
Bedienung über Taster, die an die 230V-Eingänge (I0-I5) angeschlossen werden.
Diese Eingänge sind nicht in der PHC-Software programmierbar.
2. Anschlussbild
0V 1-10V
– +
Analogausgang 1-10V
für EVGs
Schaltausgang 10A
für EVGs
0 1 2
0V 1-10V
Analogmodul
1 Relaisausgang I max. 10A
N
1 Analogausgang 1-10V
Kodierschalter
1 Analogeingang 1-10V
6 Eingänge 1mA/230V~
Art. Nr.: 940AMA
DIP
ON
1 2 3 4 5
0V 0-10V +12V
5 6 7
Analogeingang 1-10V
0V UB
für Lichtsensor 940 LS
Art. Nr. 940 AK LS
3. Montage
Die Installation der PHC Module darf nur von autorisiertem Fachpersonal durchgeführt
werden. Beim Anschluss ist die Anlage spannungsfrei zu schalten. Das PHC Modul ist
für die Montage auf eine 35mm Hutschiene nach EN50022 im Verteilungs-Ein/Aufbau-
gehäuse konzipiert. Die Geräte können direkt nebeneinander eingebaut werden. Die
PHC Module dürfen nicht in Verbindung mit Geräten eingesetzt werden, durch deren
Betrieb Gefahren für Menschen, Tiere oder Sachwerte entstehen können.
Folgende Punkte sind zu berücksichtigen:
- die geltenden Gesetze, Normen und Vorschriften.
- der Stand der Technik zum Zeitpunkt der Installation.
- das PHC Handbuch und die Bedienungsanleitungen der PHC Module.
- die Tatsache, dass eine Bedienungsanleitung nur allgemeine Bestimmungen
enthalten kann und dass diese Bestimmungen im Zusammenhang mit dem
PHC System gesehen werden müssen.
Folgende Anlagen dürfen nicht geschaltet werden:
- Sicherheitsschaltungen wie NOT AUS
- Notstromversorgungen
- Feueralarmanlagen
- Notbeleuchtungsanlagen
940 AMA (Rev04_091002)
L N L N
Spannungsversorgung
230 V~ /50 Hz
3 4 L N
10 A 230 V
29
CEBEC
6 x Input 1 mA / 230 V
I 0 1 I I 2 3 4 5 I I I
230V-Eingäge für den
Standalone Betrieb
L
Lichtsensor 940 LS
D
4. Anschluss Datenverbindung
Die Verbindung zwischen der PHC Steuereinheit und anderen PHC Modulen wird
über die PHC Busleitung und den Modularsteckverbindern der Module hergestellt.
Die Modularsteckverbinder sind in den Modulen, außer in der PHC Stromversor-
gung, parallel geschaltet und dadurch als Ein- oder Ausgang frei wählbar. Somit ist
die Position eines PHC Moduls in der Datenleitung beliebig. Jedem PHC Modul ist
eine PHC Busleitung von 30 cm Länge beigefügt. Sie wird zur Verbindung eines
Nachbarmoduls, oder zur Verbindung eines Moduls in der nächsten Verteilerreihe
benötigt. Über die Busleitung werden die Module mit Spannung versorgt. Vor dem
Trennen der Busleitung ist die Spannungsversorgung abzuschalten.
5. Kodierschalter
Mit dem im PHC Ausgangsmodul angebrachten Kodierschalter wird die Modulad-
resse eingestellt. Die Einstellung des Kodierschalters ist in der PHC Software unter
dem Menüpunkt „Komponenten g Module" dargestellt.
Es ist darauf zu achten, dass nicht gleiche Moduladressen für PHC Ausgangsmodu-
le vergeben werden. Die Einstellung des Kodierschalters darf nur vom Fachpersonal
durchgeführt werden. Hierbei ist das PHC Modul spannungslos zu schalten und
darauf zu achten, dass keine elektrische Entladung stattfinden kann.
6. Stromverbrauch
Zur Berechnung des Stromverbrauches für die Stromversorgung sollte ein Ver-
brauch von 10 mA vorgesehen werden.
7. Technische Daten
Art. Nr.:
Spannungsversorgung
Stromaufnahme (230 V)
Eigenverbrauch (PHC-System)
Ein- Ausgang Modulbus
Tastereingänge
(Standalone-Betrieb)
Analogeingang (kein SELV)
Analogausgang (kein SELV)
Schaltausgang (Relais)
Schaltvermögen des Schal-
tausgangs (Relais)
Kodierung
Umgebungstemperatur
Lagertemperatur
Anschlüsse
Schraubklemmen
Prüfvorschriften
Approbationen
Schutzart
Abmessungen
1260005-03
940 AMA
230 V~ ±10 % 50 Hz
ca. 10 mA
10 mA
2 Modularbuchsen 6-polig (PHC-Bus)
6 Eingänge (I0-I5) mit 230V~ (1 mA)
UAE = 0 bis 10 VDC
UB = 12 VDC
Aktiv 1 bis 10 VDC (10mA) oder
Stromsenke 1 bis 10 VDC (50 mA)
(je nach angeschlossenem Gerät)
Schaltstrom max.10 A (max. 5 EVGs)
Durch eine Kombination aus Relais und Triac
sind Einschaltimpulse > 150 A für ca. 1 ms
möglich (Einschaltung im Nulldurchgang).
Dipschalter 5 pol.
+20 bis +50 °C
-20 bis +60 °C
2 Schraubklemmen für Netzanschluss
2 Schraubklemmen für Schaltausgang (3, 4)
3 Schraubklemmen für Analogausgang (0, 1, 2)
3 Schraubklemmen für Analogeingang (5, 6, 7)
6 Schraubklemmen für Taster
max. 2 x 1,5 mm²
EN 60669-2-1
KEMA KEUR , CE , CEBEC
IP 20
Breite = 108 mm (6TE)
Höhe = 55 mm
(N, L)
(I0-I5)
D - 1
