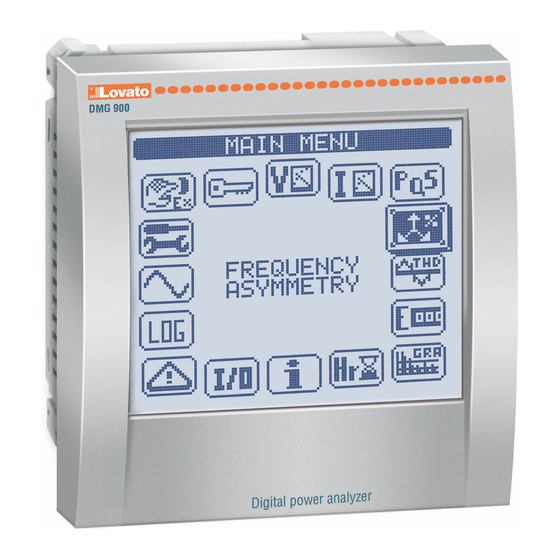

Lovato DMG900 Instruction Manual

Digital power analyzer
Hide thumbs Also See for DMG900:
Table of Contents

Advertisement

Quick Links

Download this manual See also: Instruction Manual
ATTENZIONE!!
● Leggere attentamente il manuale prima dell'utilizzo e
l'installazione.
● Questi apparecchi devono essere installati da personale
qualificato, nel rispetto delle vigenti normative impiantistiche, allo
scopo di evitare danni a persone o cose.
● Prima di qualsiasi intervento sullo strumento, togliere tensione dagli ingressi di
misura e di alimentazione e cortocircuitare i trasformatori di corrente.
● Il costruttore non si assume responsabilità in merito alla sicurezza elettrica in caso
di utilizzo improprio del dispositivo.
● I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di
evoluzioni o di modifiche. Le descrizioni ed i dati a catalogo non possono pertanto
avere alcun valore contrattuale.
● Un interruttore o disgiuntore va compreso nell'impianto elettrico dell'edificio. Esso
deve trovarsi in stretta vicinanza dell'apparecchio ed essere facilmente raggiungibile
da parte dell'operatore. Deve essere marchiato come il dispositivo di interruzione
dell'apparecchio: IEC/ EN 61010-1 § 6.12.2.1.
● Pulire lo strumento con panno morbido, non usare prodotti abrasivi, detergenti
liquidi o solventi.
Indice
Introduzione
Descrizione
Funzione del touch screen
Misura del neutro
Visualizzazione delle misure
Menu principale
Tabella delle pagine del display
Pagina analisi armonica
Pagina forme d'onda
Pagina contatori di energia
Pagina contaore
Pagina grafico trend
Pagina contatori
Pagine utente
Orologio datario
Accesso tramite password
Blocco impostazioni
Espandibilità
Risorse aggiuntive
Canali di comunicazione
Ingressi, uscite, variabili interne, contatori
Soglie limite
Logica Booleana
Variabili da remoto
Allarmi
Lista eventi
Tariffe
Conteggio mensile energie
Funzione data logger
Analisi qualità dell'energia
Impostazione dei parametri (setup)
Tabella dei parametri
Menu comandi
Test di collegamento
Caratteristiche tecniche
Installazione
Schemi di connessione
Disposizione morsetti
Dimensioni meccaniche
Doc: MHIT104B0208.doc
DMG900
Analizzatore digitale
MANUALE OPERATIVO
Pagina
2
2
2
2
3
4
5
6
6
7
7
7
7
8
8
9
9
9
11
11
11
12
13
13
13
14
15
15
16
18
19
25
26
27
28
28
30
30
DMG900
Digital power analyzer
INSTRUCTIONS MANUAL
WARNING!
• Carefully read the manual before the installation or use.
• This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Before any maintenance operation on the device, remove all the voltages from
measuring and supply inputs and short-circuit the CT input terminals.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best
of our knowledge, but no liabilities for errors, omissions or contingencies arising
there from are accepted.
● A circuit breaker must be included in the electrical installation of the building. It
must be installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1.
●
Clean the instrument with a soft dry cloth; do not use abrasives, liquid
detergents or solvents.
Index
Introduction
Description
Touch screen functions
Neutral measurement
Measurement viewing
Main menu
Table of display pages
Harmonic analysis page
Waveform page
Energy meters page
Hour counters page
Trend graph page
Counters page
User pages
Time and date
Password access
Settings lock
Expandability
Additional resources
Communication channels
Inputs, outputs, internal variables, counters
Limit thresholds
Boolean logic
Remote-controlled variables
Alarms
Event log
Tariffs
Monthly energy counters
Data logger function
Energy quality analysis
Setting of parameters (setup)
Table of parameters
Commands menu
Wiring test
Technical characteristics
Installation
Wiring diagrams
Terminal arrangement
Mechanical dimensions
20/07/2010
Page
2
2
2
2
3
4
5
6
6
7
7
7
7
8
8
9
9
9
11
11
11
12
13
13
13
14
15
15
16
18
19
25
26
27
28
28
30
30
p. 1 / 30
