Bticino Living L4531 Instruction Sheet

Bticino Living L4531 Instruction Sheet

Hide thumbs
Table of Contents

  • Italiano
    • Table of Contents
    • Descrizione
    • Caratteristiche Tecniche
    • Modifica / Inserimento del Codice DI Accesso Alla Programmazione
    • Modifica / Inserimento del Codice Utente
    • Programmazione / Modifica Della Temporizzazione (Art. L4532)
    • Funzionamento del Pulsante Temporizzato (Art. L4532)
    • Funzionamento Dell'interruttore (Art. L4531)

  • Deutsch
    • Beschreibung
    • Technische Eigenschaften
    • Code zur Programmierungsfreigabe Ändern
    • Anwendercode Ändern
    • Zeiteinstellung Ändern (Art. L4532)
    • Digitaltaste (Art. L4532) Betriebsart
    • Digitalschalter (Art. L4531) Betriebsart

  • Español
    • Descripción
    • Características Técnicas
    • Modificación del Código de Acceso a la Programación
    • Modificación del Código del Usuario
    • Modificación del Tiempo de Activación (Art. L4532)
    • Funcionamiento del Pulsador Digital (Art. L4532)
    • Funcionamiento del Interruptor Digital (Art. L4531)

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 57

Quick Links

Istruzioni d'uso
Montageanleitung
Notice de montage
Instruction sheet
Instrucciones de empleo
Gebruiksaanwijzing
L4531 - L4532
part. B9613B
09/99 SC

Advertisement

Table of Contents
loading

Related Manuals for Bticino Living L4531

Summary of Contents for Bticino Living L4531

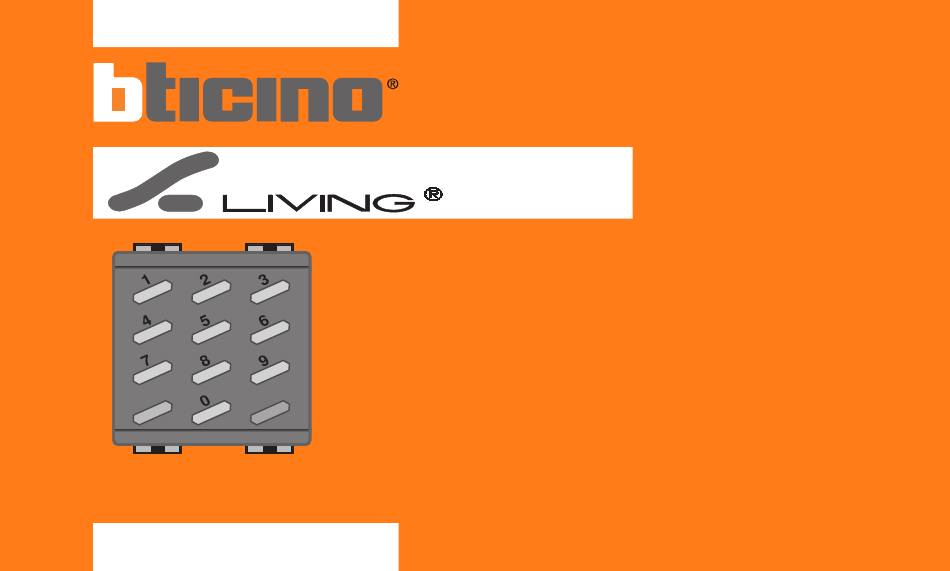

  • Page 1 Istruzioni d’uso Montageanleitung Notice de montage Instruction sheet Instrucciones de empleo Gebruiksaanwijzing L4531 - L4532 part. B9613B 09/99 SC...
  • Page 2 Schema di collegamento - Verkabelung - Câblage Wiring diagram - Esquema de conexiones - Aansluitingen Utenza 230 V~ Betrieb Utilisation User Utilizador Geschakelde apparaat...

  • Page 3: Table Of Contents

    Indice Descrizione Caratteristiche tecniche Modifica / inserimento del codice di accesso alla programmazione Modifica / inserimento del codice utente Programmazione / modifica della temporizzazione (art. L4532) Funzionamento del pulsante temporizzato (art. L4532) Funzionamento dell’interruttore (art. L4531)

  • Page 4: Descrizione

    Pulsante a combinazione temporizzato (art. L4532) Interruttore a combinazione (art. L4531) Descrizione L’apparecchio opera mediante un contatto che viene azionato temporanea- mente (art. L4532) oppure azionato e interrotto (art. L4531) con l’inserimen- to di un codice di utente di 4 cifre. Tale codice va programmato dall’utente a sua scelta secondo le procedure di personalizzazione indicate.

  • Page 5: Caratteristiche Tecniche

    Caratteristiche tecniche Alimentazione: 230V - 50/60 Hz Contatto non alimentato: 250 V a.c. - 6A - cos ϕ = 1; 35V d.c. 8A. L’apparecchio consente di comandare po- tenze superiori tramite relè esterno. Temperatura di funzionamento: 0 - 40° C Sezione max conduttori: 2,5 mm Periodo di memorizzazione dei codici in caso di mancanza di alimentazione: 10 anni...

  • Page 6: Modifica / Inserimento Del Codice Di Accesso Alla Programmazione

    Modifica / inserimento del codice di accesso alla programmazione Dopo aver collegato l’impianto alla rete 230Va.c., si accende il Led rosso, per indicare che il con- tatto è a riposo.
  • Page 7 Comporre il codice di accesso alla pro- grammazione (4 cifre). Digitare il codice 1111 se si stà programmando l’apparec- chio per la prima volta. Se il codice è stato digitato correttamente il Led verde lampeg- gia 4 volte, il Led rosso si spegne e si riaccende.
  • Page 8 Premere il tasto 2. Il Led verde si accende per 1 secondo ed il Led rosso si spegne e si riaccende.
  • Page 9 Comporre il nuovo codice di 4 cifre. Se il codice è stato digitato correttamente il Led verde si accende per 1 secondo ed il Led rosso si spegne e si riaccende. In questo caso il vostro nuovo codice è stato memo- rizzato.

  • Page 10: Modifica / Inserimento Del Codice Utente

    Modifica / inserimento del codice utente Comporre il codice di accesso alla programma- zione (4 cifre). Digitare il codice 1111 se si stà programmando l’apparecchio per la prima vol- ta. Se il codice è stato digitato correttamente, il Led verde lampeggia 4 volte ed il Led rosso si spegne e si riaccende.
  • Page 11 Premere il tasto 1. Il Led verde si accende per 1 secondo ed il Led rosso si spegne e si riaccende.
  • Page 12 Comporre il nuovo codice di 4 cifre. Se il codice è stato digitato correttamente il Led verde si ac- cende per 1 secondo ed il Led rosso si spegne e si riaccende. In questo caso il vostro nuovo codice è stato memorizzato. NOTA: Se il Led rosso lampeggia 4 volte, si è...
  • Page 13 Promemori codici Trascrivete i vostri codici nelle tabelline e conservate questi dati in luogo sicuro. In CODICE UTENTE caso di perdita o dimenticanza degli stes- si, consultate il vostro installatore CODICE PROGRAMMAZIONE...

  • Page 14: Programmazione / Modifica Della Temporizzazione (Art. L4532)

    Programmazione / modifica della temporizzazione (art. L4532) Comporre il codice di accesso alla programma- zione (4 cifre). Digitare il codice 1111 se si stà programmando l’apparecchio per la prima vol- ta. Se il codice è stato digitato correttamente, il Led verde lampeggia 4 volte ed il Led rosso si spegne e si riaccende.
  • Page 15 Premere il tasto 3. Il Led verde si accende per un secondo ed il Led rosso si spegne e si riaccende...
  • Page 16 Inserire il tempo di attivazione desiderato: TASTO 1 = 1 secondo TASTO 2 = 2 secondi TASTO 3 = 3 secondi TASTO 4 = 4 secondi TASTO 5 = 5 secondi TASTO 6 = 6 secondi TASTO 7 = 7 secondi TASTO 8 = 8 secondi TASTO 9 = 9 secondi TASTO 0 = 10 secondi...

  • Page 17: Funzionamento Del Pulsante Temporizzato (Art. L4532)

    Funzionamento del pulsante temporizzato (art. L4532) Comporre il codice utente di 4 cifre. Digitare il codice 0000 se il codice utente non è sta- to modificato. Ad ogni pressione dei tasti, l’avvenuta accettazione viene segnalata dal led verde che lampeggia. NOTA: In caso di errore di inseri- mento del codice, 5 secondi dopo l’ultima pressione dei tasti, il Led...
  • Page 18 Dopo l’inserimento del codice utente, il contatto commuta per il tempo programmato; il Led ros- so si spegne; si accende il Led verde fisso per indicare che il contatto è attivato. Trascorso il tempo programmato, il contatto commuta nello stato iniziale; il Led verde si spegne ed il Led rosso si riaccende...

  • Page 19: Funzionamento Dell'interruttore (Art. L4531)

    Funzionamento dell’interruttore (art. L4531) Comporre il codice utente di 4 cifre. Digitare il codice 0000 se il codice utente non è sta- to modificato. Ad ogni pressione dei tasti, l’avvenuta accettazione viene segnalata dal Led verde che lampeggia. NOTA: In caso di errore di inserimen- to del codice, 5 secondi dopo l’ulti- ma pressione dei tasti, il Led rosso lampeggerà...
  • Page 20 Dopo l’inserimento del codice utente, il contatto commuta; il Led rosso si spegne e si accende il Led verde fisso per indicare che il contatto è attivato. Per disattivare l’apparecchio, comporre di nuo- vo il codice utente. Il Led verde si spegne e si riaccende il Led rosso per indicare che il con- tatto è...
  • Page 21 Inhalt Beschreibung Technische eigenschaften Code zur Programmierungsfreigabe ändern Anwendercode ändern Zeiteinstellung ändern (art. L4532) Digitaltaste (art. L4532) - Betriebsart Digitalschalter (art. L4531) - Betriebsart...

  • Page 22: Beschreibung

    Beschreibung Digitaltaste (art. L4532) Dieses Gerät ist mit einem Kontakt ausgestattet, der nach der Eingabe des 4-stelligen Codes vorübergehend aktiviert wird. Dieser Code können Sie nach Wunsch programmieren. Dazu den nachstehenden Anweisungen folgen. Der Anwendercode ist von der Fabrik aus auf 0000 eingestellt. Digitalschalter (art.

  • Page 23: Technische Eigenschaften

    Technische Eigenschaften Stromversorgung: 230 V – 50/60 Hz Nicht gespeister Kontakt: 250 V ~ - 6 A – cos ϕ = 1; 35 V d.c. - 8 A. Ermöglicht es über äußere Relais höhere Leistungen zu steuern. Betriebstemperatur: 0 bis - 40°C Leistung der Anschlußklemmen: 2,5 mm Code-Speicherung bei unterbrochener Leitung: 10 Jahre...

  • Page 24: Code Zur Programmierungsfreigabe Ändern

    Code zur Programmierungsfreigabe ändern Gerät mit Strom versorgen; das rote Led leuchtet auf und meldet daß das Gerät auf Ruhekontakt geschaltet ist.
  • Page 25 Geben Ihren Code Programmierungsfreigabe ein (4-stellig) (bei der erstmaligen Betätigung ist der Code von der Fabrik aus auf 1111 eingestellt). Das grüne Led blinkt 4 Mal, das rote Led leuchtet auf. BEMERKUNG: Falls der Code falsch eingegeben worden ist, blinkt das rote Led 4 Mal 5 Sekunden nachdem die letzte Taste gedrückt worden ist.
  • Page 26 Taste [2] drücken; das grüne Led leuchtet 1 Sekunde lang auf. Das rote Led leuchtet wieder auf.
  • Page 27 Neuen 4-stelligen Code eingeben. Das grüne Led leuchtet 1 Sekunde lang auf; das rote Led leuchtet wieder auf. Das Gerät schaltet auf Ruhestand. Das Gerät hat Ihren neuen Code gespeichert. BEMERKUNG: Falls das rote Led 4 Mal blinkt, ist der Code falsch eingegeben worden und wird nicht akzeptiert.

  • Page 28: Anwendercode Ändern

    Anwendercode ändern Geben Ihren Code Programmierungsfreigabe ein (4-stellig) (bei der erstmaligen Betätigung ist der Code von der Fabrik aus auf 1111 eingestellt). Das grüne Led blinkt 4 Mal, das rote Led leuchtet auf. BEMERKUNG: Falls der Code falsch eingegeben worden ist, blinkt das rote Led 4 Mal 5 Sekunden nachdem die letzte Taste gedrückt worden ist.
  • Page 29 Taste [1] drücken; das grüne Led leuchtet 1 Sekunde lang auf. Das rote Led leuchtet wieder auf.
  • Page 30 Neuen 4-stelligen Code eingeben. Das grüne Led leuchtet 1 Sekunde lang auf; das rote Led leuchtet wieder auf. Das Gerät schaltet auf Ruhestand. Das Gerät hat Ihren neuen Code gespeichert. BEMERKUNG: Falls das rote Led 4 Mal blinkt, ist der Code falsch eingegeben worden und wird nicht akzeptiert.
  • Page 31 Code Memo: Notieren Sie sich Ihre Codes im unten aufgeführten Feld. Bewahren Sie diese ANWENDER Notiz an einem sicheren Platz auf. Falls Sie die Codes vergessen oder nicht mehr finden sollten, rufen Sie Ihren Installateur PROGRAMMIERUNG...

  • Page 32: Zeiteinstellung Ändern (Art. L4532)

    Zeiteinstellung ändern (art. L4532) Geben Ihren Code Programmierungsfreigabe ein (4-stellig) (bei der erstmaligen Betätigung ist der Code von der Fabrik aus auf 1111 eingestellt). Das grüne Led blinkt 4 Mal, das rote Led leuchtet auf. BEMERKUNG: Falls der Code falsch eingegeben worden ist, blinkt das rote Led 4 Mal 5 Sekunden nachdem die letzte Taste gedrückt worden ist.
  • Page 33 Taste [3] drücken; das grüne Led leuchtet 1 Sekunde lang auf. Das rote Led leuchtet wieder auf.
  • Page 34 Zeit einstellen: Taste [1]: 1 Sekunde Taste [2]: 2 Sekunde Taste [3]: 3 Sekunde Taste [4]: 4 Sekunde Taste [5]: 5 Sekunde Taste [6]: 6 Sekunde Taste [7]: 7 Sekunde Taste [8]: 8 Sekunde Taste [9]: 9 Sekunde Taste [0]: 10 Sekunde Das grüne Led leuchtet 1 Sekunde lang auf, das rote Led leuchtet wieder auf, das Gerät schaltet auf Ruhestand, die neue Zeiteinstellung ist...

  • Page 35: Digitaltaste (Art. L4532) Betriebsart

    Digitaltaste (art. L4532) Betriebsart Ihren 4-stelligen Code eingeben (bei der erstmaligen Betätigung ist der Code von der Fabrik aus auf 0000 eingestellt). Jede Eingabe wird durch das blinkende grüne Led bestätigt. BEMERKUNG: Falls der Code falsch eingegeben worden ist, blinkt das rote Led 4 Mal 5 Sekunden nachdem die letzte Taste gedrückt worden ist.
  • Page 36 Der Kontakt schaltet für die programmierte Zeit um (bei der erstmaligen Betätigung von der Fabrik aus auf 10 s eingestellt); das rote Led schaltet aus, das grüne Led leuchtet auf und meldet, daß der Kontakt aktiviert ist.

  • Page 37: Digitalschalter (Art. L4531) Betriebsart

    Digitalschalter (art. L4531) Betriebsart Ihren 4-stelligen Code eingeben (bei der erstmaligen Betätigung ist der Code von der Fabrik aus auf 0000 eingestellt). Jede Eingabe wird durch das blinkende grüne Led bestätigt. BEMERKUNG: Falls der Code falsch eingegeben worden ist, blinkt das rote Led 4 Mal 5 Sekunden nachdem die letzte Taste gedrückt worden ist.
  • Page 38 Der Kontakt schaltet um, das rote Led schaltet aus, das grüne Led leuchtet auf und meldet, daß der Kontakt aktiviert ist. Um das Gerät auszuschalten, denselben Code nochmals eingeben; das grüne Led schaltet aus, das rote Led leuchtet auf und das Gerät schaltet auf Ruhekontakt.
  • Page 39 Index Description Caractéristiques techniques Changement du code d’accès à la programmation Changement du code utilisateur Changement de temporisation (art. L4532) Poussoir digital (art. L4532) - Fonctionnement Interrupteur digital (art. L4531) - Fonctionnement...
  • Page 40 Poussoir digital (art. L4532) Interrupteur digital (art. L4531) Description Cet appareil comporte un contact qui est actionné temporairement (art. L4532) ou un contact qui est actionné ou interrompu (art. L4531) apres la composition d’un code d’utilisation à 4 chiffres. Ce code est à programmer à votre convenance en utilisant les procédures de personnalisation ci-après.
  • Page 41 Caractéristiques techniques Alimentation: 230V - 50/60 Hz Contact non alimenté: 250 V a.c. - 6A - cos ϕ = 1; 35V d.c. 8A. Permet de commander des puissances supérieurs par relayage externe. Température d’utilisation: 0 - 40° C Capacité des bornes: 2,5 mm Mémorisation des codes en cas de coupure secteur: 10 ans NOTA: en cas de coupure secteur...
  • Page 42 Changement du code d’accès à la programmation Mettre l’installation sous tesion, le témoin rouge s’allume fixe, signalant que le contact est au repos...
  • Page 43 Composer votre code d’acces a la programmation chiffres). programmation, code usine: 1111), le témoin vert clignote 4 fois, le témoin rouge se rallume. NOTA: Si le témoin rouge clignote 4 fois il y a eu une erreur de manipulation, le nouveau code n’est pas pris en compte, recommencez la procédure.
  • Page 44 Appuyer sur la touche 2, le témoin vert s’allume pendant 1 seconde. Le témoin rouge se rallume...
  • Page 45 Composer votre nouveau code 4 chiffre, le témoin vert s’allume pendant 1 secon- de, le témoin rouge se rallume, l’appareil est revenu au repos. Il a enregistré votre nouveau code NOTA: Si le témoin rouge clignote 4 fois il y a eu une erreur de manipulation, le nouveau code n’est pas pris en compte, recommencez la procédure.
  • Page 46 Changement du code utilisateur Composer votre code d’accès à programmation (4 chiffres). (1 programmation, code usine: 1111), le témoin vert clignote 4 fois, le témoin rouge se rallume. NOTA: Si le témoin rouge clignote 4 fois il y a eu une erreur de manipulation, le nouveau code n’est pas pris en compte, recommencez la procédure.
  • Page 47 Appuyer sur la touche 1, le témoin vert s’allume pendant 1 seconde. Le témoin rouge se rallume...
  • Page 48 Composer votre nouveau code 4 chiffre, le témoin vert s’allume pendant 1 seconde, le témoin rouge se rallume, l’appareil est revenu au repos. NOTA: Si le témoin rouge clignote 4 fois il y a eu une erreur de manipulation, le nouveau code n’est pas pris en compte, recommencez la procédure.
  • Page 49 Mémo codes Inscriver vos codes dans les grilles ci- contre. Conserver cette notice dans un UTILISATEUR endroit sûr. En cas de perte ou d’oubli des codes, consulter votre installateur. PROGRAMMATION...
  • Page 50 Changement de temporisation (art. L4532) Composer votre code d’accès à programmation (4 chiffres). (1 programmation, code usine: 1111), le témoin vert clignote 4 fois, le témoin rouge se rallume. NOTA: Si le témoin rouge clignote 4 fois il y a eu une erreur de manipulation, le nouveau code n’est pas pris en compte, recommencez la procédure.
  • Page 51 Appuyer sur la touche 3, le témoin vert s’allume pendant 1 seconde. Le témoin rouge se rallume...
  • Page 52 Tapez la durée choisie: TOUCHE 1 = 1 seconde TOUCHE 2 = 2 secondes TOUCHE 3 = 3 secondes TOUCHE 4 = 4 secondes TOUCHE 5 = 5 secondes TOUCHE 6 = 6 secondes TOUCHE 7 = 7 secondes TOUCHE 8 = 8 secondes TOUCHE 9 = 9 secondes TOUCHE 0 = 10 secondes Le témoin vert s’allume 1 seconde, le témoin...
  • Page 53 Poussoir digital (art. L4532) - Fonctionnement Composer votre code (4 chiffres). (1 programmation, code usine: 0000); à chaque pression, la confirmation du bon appui sur la touche est signalée par le témoin vert qui flashe. NOTA: En cas d’erreur de code, 5 secondes après le dernier appui, le voyant rouge clignote 4 fois, recommencerz la procédure...
  • Page 54 Le contact bascule pendant le temps programmé (1 utilisation: programation d’ usine: 10 S) le témoin rouge s’éteint, le témoin vert s’allume fixe signalant que le contact est activé...
  • Page 55 Interrupteur digital (art. L4531) - Fonctionnement Composer votre code (4 chiffres). (1 utilisation, code usine: 0000); à chaque pression, la confirmation du bon appui sur la touche est signalée par le témoin vert qui flashe. NOTA: En cas d’erreur de code, 5 secondes après le dernier appui, le voyant rouge clignote 4 fois, recommencerz la procédure...
  • Page 56 Le contact bascule, le témoin rouge s’éteint, le témoin vert s’allume fixe signalant que le contact est actionné Pour désactiver l’appareil commandé, recomposez le même code, le témoin vert s’éteint, le témoin rouge s’allume fixe, le contact est revenu au repos.
  • Page 57 Index Operation Technical characteristics Change of the programming access code Change of the user code Change of the activation time (item No. L4532) Operation of the digital pushbutton (item No. L4532) Operation of the digital switch (item No. L4531)
  • Page 58 Digital pushbutton (item No. L4532) Digital switch (item No. L4531) Operation The device operates with a contact which is temporarily actuated (item No. L4532) or actuated and interrupted (item No. L4531) after entering a 4-digit user code. This code must be programmed by the user at his choice following the customization procedures described below.
  • Page 59 Technical characteristics Supply: 230V - 50/60 Hz Non-supplied contact: 250V - 6A - cos ϕ = 1; 35V d.c. 8A. Allows to command greater powers through external relay. Operating temperature: 0 - 40° C Terminals capacity: 2.5mm2 Storage of codes in case of power failure: 10 years N.B.: In case of power failure for more than 0.2 s the device returns...
  • Page 60 Change of the programming access code Energize the installation, the red Led turns on fixed, signaling that the contact is quiescent.
  • Page 61 Enter your programming access code (4 digits), (1st programming, factory code: 1111), the green Led flashes 4 times, the red Led turns on again. N.B.: In case of code error , 5 seconds after the last keystroke the red Led flashes 4 times, start the pro- cedure again.
  • Page 62 Press key 2 the green Led turns on for 1 second. The red Led turns on again.
  • Page 63 Enter your new 4-digit code, the green Led turns on for 1 second, the red Led turns on again, the device returned quiescent. Your new code has been recorded. N.B.: If the red Led flashes 4 times, there was a mistake in the proce- dure, the new code was not recorded, start the procedure again.
  • Page 64 Change of the user code Enter your programming access code (4 digits), (1st programming, factory code: 1111), the green Led flashes 4 times, the red Led turns on again. N.B.: In case of code error , 5 seconds after the last keystroke the red Led flashes 4 times, start the procedure again.
  • Page 65 Press key 1, the green Led turns on for 1 second. The red Led turns on again.
  • Page 66 Enter your new 4-digit code, the green Led turns on for 1 second, the red Led turns on again, the device returned quiescent. Your new code has been recorded. N.B.: If the red Led flashes 4 times, there was a mistake in the procedure, the new code was not recorded, start the proce- dure again.
  • Page 67 Codes memo Write your codes in the space provided below and keep these data in a safe place. USER In case you loose or forget the codes, get in touch with your installer. PROGRAMMING...
  • Page 68 Change of the activation time (art. L4532) Enter your programming access code (4 digits), (1st programming, factory code: 1111), the green Led flashes 4 times, the red Led turns on again. N.B.: In case of code error , 5 seconds after the last keystroke the red Led flashes 4 times, start the procedure again.
  • Page 69 Press key 3, the green Led turns on for 1 second. The red Led turns on again.
  • Page 70 Enter the selected time: Key 1: 1 second Key 2: 2 seconds Key 3: 3 seconds Key 4: 4 seconds Key 5: 5 seconds Key 6: 6 seconds Key 7: 7 seconds Key 8: 8 seconds Key 9: 9 seconds Key 0: 10 seconds the green Led turns on for 1 second, the red...
  • Page 71 Operation of the digital pushbutton (item No. L4532) Enter your 4-digit code (1st use, factory code: 0000); confirmation of each keystroke is signaled by the green Led which flashes. N.B.: In case of code error , 5 seconds after the last keystroke the red Led flashes 4 times, start the pro- cedure again.
  • Page 72 The contact switches over for the programmed time (1st use, factory programming: 10 s), the red Led turns off , the green Led turns on fixed, signaling that the contact is actuated.
  • Page 73 Operation of the digital switch (item No. L4531) Enter your 4-digit code (1st use, factory code: 0000); confirmation of each keystroke is signaled by the green Led which flashes. N.B.: In case of code error , 5 seconds after the last keystroke the red Led flashes 4 times, start the pro- cedure again.
  • Page 74 The contact switches over, the red Led turns off, the green Led turns on fixed, signaling that the contact is actuated. To inactivate the device, enter the same code, the green Led turns off, the red Led turns on fixed, the contact returned quiescent.
  • Page 75 Indice Descripción Características técnicas Modificación del código de acceso a la programación Modificación del código del usuario Modificación del tiempo de activación (art. L4532) Funcionamiento del pulsador digital (art. L4532) Funcionamiento del interruptor digital (art. L4531)

  • Page 76: Descripción

    Pulsador digital (art. L4532) Interruptor digital (art. L4531) Descripción El aparato actúa mediante un contacto que es accionado o interrumpido (art. L4531) o accionado provisoriamente (art. L4532), introduciendo un código del usuario de 4 cifras. Este código es programado por el usuario, de acuerdo con los procedimientos de personalización indicados a continuación.

  • Page 77: Características Técnicas

    Características técnicas Alimentación: 230V – 50/60 Hz Contacto no alimentado: 250V ~ - 6A – cos ϕ = 1; 35V d.c. – 8A. Permite de regular potencias superiores por medio de relé exterior. Temperatura de funcionamiento: 0 – 40°C Sección máx. conductores: 2,5 mm Memorización de códigos en caso de falta de alimentación: 10 años NOTA: En caso de falta de...

  • Page 78: Modificación Del Código De Acceso A La Programación

    Modificación del código de acceso a la programación Conecte la instalación, se enciende el Led rojo fijo que señala que el contacto está en reposo.
  • Page 79 Marque su código de acceso a la programación (4 cifras). programación, código de fábrica: 1111), el Led verde parpadea 4 veces, el Led rojo se vuelve a encender. NOTA: En caso de código equivocado, 5 segundos después de haber presionado por última vez la tecla el Led rojo parpadea 4 veces, volver a iniciar el procedimiento.
  • Page 80 Presione la tecla 2, el Led verde se ilumina por 1 segundo. El Led rojo se vuelve a encender.
  • Page 81 Marque su nuevo código de 4 cifras, el Led verde se ilumina por 1 segundo, el Led rojo se vuelve a encender. El aparato vuelve al estado de reposo. Su nuevo código ha sido registrado. NOTA: Si el Led rojo parpadea 4 veces, se ha cometido un error en la entrada del código;...

  • Page 82: Modificación Del Código Del Usuario

    Modificación del código del usuario Marque su código de acceso a la programación (4 cifras). (1 programación, código de fábrica: 1111), el Led verde parpadea 4 veces, el Led rojo se vuelve a encender. NOTA: En caso de código equivocado, 5 segundos después de haber presionado por última vez la tecla el Led rojo parpadea 4 veces, volver a iniciar el...
  • Page 83 Presione la tecla 1, el Led verde se ilumina por 1 segundo. El Led rojo se vuelve a encender.
  • Page 84 Marque su nuevo código de 4 cifras, el Led verde se ilumina por 1 segundo, el Led rojo se vuelve a encender. El aparato vuelve al estado de reposo. Su nuevo código ha sido registrado. NOTA: Si el Led rojo parpadea 4 veces, se ha cometido un error en la entrada del código;...
  • Page 85 Memorándum de códigos: Copie sus códigos en los recuadros indicados al lado y guarde estos datos en USUARIO un lugar seguro. En caso de pérdida o eventual olvido, contacte su instalador. PROGRAMACIÓN...

  • Page 86: Modificación Del Tiempo De Activación (Art. L4532)

    Modificación del tiempo de activación (art. L4532) Marque su código de acceso a la programación (4 cifras). programación, código de fábrica: 1111), el Led verde parpadea 4 veces, el Led rojo se vuelve a encender. NOTA: En caso de código equivocado, 5 segundos después de haber presionado por última vez la tecla el Led rojo parpadea 4 veces, volver a iniciar el...
  • Page 87 Presione la tecla 3, el Led verde se ilumina por 1 segundo. El Led rojo se vuelve a encender.
  • Page 88 IIntroduzca el tiempo deseado: Tecla 1: 1 segundo Tecla 2: 2 segundos Tecla 3: 3 segundos Tecla 4: 4 segundos Tecla 5: 5 segundos Tecla 6: 6 segundos Tecla 7: 7 segundos Tecla 8: 8 segundos Tecla 9: 9 segundos Tecla 0: 10 segundos El Led verde se enciende por 1 segundo, el Led...

  • Page 89: Funcionamiento Del Pulsador Digital (Art. L4532)

    Funcionamiento del pulsador digital (art. L4532) Marque su código de 4 cifras (1° uso, código fábrica 0000); cada vez que se presiona la tecla, el Led verde parpadeante indica la relativa aceptación. NOTA: En caso de código equivocado, 5 segundos después de haber presionado por última vez la tecla el Led rojo parpadea 4 veces, volver a iniciar el procedimiento.
  • Page 90 El contacto conmuta por el tiempo programado (1° uso, programación de fábrica: 10 s), el Led rojo se apaga, se enciende el Led verde fijo que señala que el contacto ha sido activado.

  • Page 91: Funcionamiento Del Interruptor Digital (Art. L4531)

    Funcionamiento del interruptor digital (art. L4531) Marque su código de 4 cifras (1° uso, código fábrica 0000); cada vez que se presiona la tecla, el Led verde parpadeante indica la relativa aceptación. NOTA: En caso de código equivocado, 5 segundos después de haber presionado por última vez la tecla el Led rojo parpadea 4 veces, volver a iniciar el procedimiento.
  • Page 92 El contacto conmuta, el Led rojo se apaga, se enciende de manera fija el Led verde, que señala que el contacto ha sido activado. Para desactivar el aparato, marcar el mismo código, el Led verde se apaga, se enciende el Led rojo fijo, el contacto vuelve al estado de reposo.
