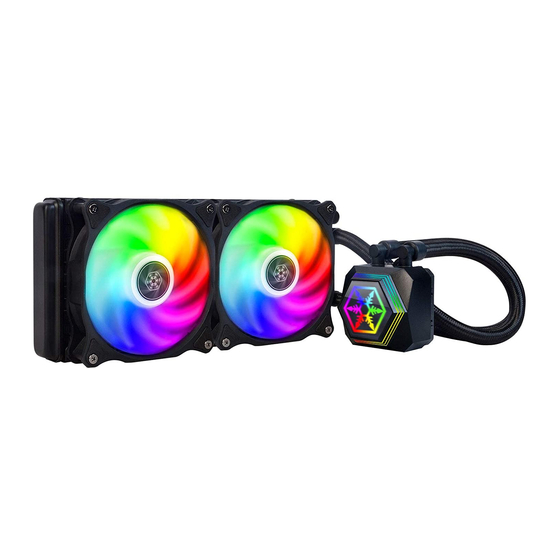

Summary of Contents for SilverStone PF240
- Page 1 Permafrost series liquid cooling user’s manual...
- Page 2 PLASTIC SPACER x4 LGA2011 SCREW x4 M3.5*30mm SCREW x4 SPRING SCREW x4 STAND-OFF x4 FAN SCREW x8 (120/240) CASE SCREW x8 (120/240) AMD BUCKLE x2 x12 (360) x12 (360) THERMAL GREASE x1 AMD CLIP x1 BACK PLATE x1 ARGB CONTROL BOX x1 ARGB SYNC CABLE x1 Ground SATA POWER ADAPTER x1...
- Page 3 PF240-ARGB FAN SCREWS FAN SCREWS PF120-ARGB FAN SCREWS PF360-ARGB CASE SCREWS PF240 -ARGB CASE SCREWS CASE SCREWS PF120-ARGB PF360 -ARGB...
- Page 4 AMD 1 THERMAL GREASE Please clean the surface of CPU before applying thermal grease evenly on the CPU Reinigen Sie die Oberfläche der CPU, bevor Sie Wärmeleitpaste gleichmäßig auf die CPU auftragen Veuillez nettoyer la surface du processeur avant d'appliquer la graisse thermique uniformément sur le processeur Limpie la superficie de la CPU antes de aplicar grasa térmica uniformemente en la CPU Pulire la superficie della CPU prima di applicare uniformemente il grasso termico sulla CPU ทำความสะอาดพื...
- Page 5 AMD 2 SPRING SCREW AMD CLIP AMD BUCKLE Remove the INTEL clips and install the AMD clips Entfernen Sie die INTEL-Clips und installieren Sie die AMD-Clips Retirez les clips INTEL et installez les clips AMD Quite los clips de INTEL e instale los clips de AMD Rimuovere le clip INTEL e installare le clip AMD ถอดคลิ...
- Page 6 AMD 3 Remove the film from the waterblock’s base and place it on the CPU Folie von der Wasserblock-Basis entfernen, diese an der CPU anbringen Retirez le film de la base du réservoir d'eau et placez-le sur le CPU Retire la película de la base del bloque de agua y colóquelo en la CPU Rimuovere la pellicola dalla base del waterblock e collocarlo sulla CPU ถอดฟิ...
- Page 7 AMD 4 Hook the clip onto motherboard’s cooler retention bracket Klemme an Kühlerhalterung des Motherboards einhaken Accrochez l'attache sur le support de retenue du refroidisseur de la carte mère Enganche el clip al Bracket de retención para disipadores de la placa base Agganciare il fermaglio alla staffa di ritenzione del dispersore di calore della scheda madre เกี...
- Page 8 Water Pump 3 IN 1 FAN CABLE X1 (PF360-ARGB) 2 IN 1 FAN CABLE X1 (PF240-ARGB) Connect the waterblock and fan connectors onto the relevant motherboard connectors, installation complete Wasserblock- und Lüfteranschlüssen mit den entsprechenden Motherboard-Anschlüssen verbinden; damit ist die Installation abgeschlossen Connectez le réservoir d'eau et les connecteurs du ventilateur sur les connecteurs de la carte mère correspondants, pour...
-
Page 9: Plastic Spacer
Intel 1 PLASTIC SPACER BACK PLATE LGA 775 LGA 115x LGA 1366 M3.5*30mm SCREW Press ROTATE TO ALIGN Press LGA 775 / 115x / 1366 Make sure you are using the correct side of the back plate for your motherboard and insert the screw into the correct holes based on the CPU socket you use Sicherstellen, dass Sie die richtige Seite der Rückplatte für Ihr Motherboard verwenden;... - Page 10 Intel 2 STAND-OFF LGA2011 SCREW LGA 775 / 115x / 1366 LGA 2011 / 2066 Install the back plate assembly onto the motherboard and slip on the screw standoffs *Mount LGA2011 and INTEL clips and tighten the nuts Installieren Sie die Backplate auf der Mainboard Unterseite und ziehen Sie die Abstandshalter von oben uber die Schrauben *Setzen Sie die LGA2011 und Intel Clips auf die Schrauben und verschrauben Sie diese mit den Schraubmuttern Installer la plaque arrière sous la carte mère et y apposer les entretoises...
- Page 11 Intel 3 THERMAL GREASE Please clean the surface of CPU before applying thermal grease evenly on the CPU Reinigen Sie die Oberfläche der CPU, bevor Sie Wärmeleitpaste gleichmäßig auf die CPU auftragen Veuillez nettoyer la surface du processeur avant d'appliquer la graisse thermique uniformément sur le processeur Limpie la superficie de la CPU antes de aplicar grasa térmica uniformemente en la CPU Pulire la superficie della CPU prima di applicare uniformemente il grasso termico sulla CPU ทำความสะอาดพื...
- Page 12 Intel 4 Remove the film from the waterblock’s base and place it on the CPU Folie von der Wasserblock-Basis entfernen, diese an der CPU anbringen Retirez le film de la base du réservoir d'eau et placez-le sur le CPU Retire la película de la base del bloque de agua y colóquelo en la CPU Rimuovere la pellicola dalla base del waterblock e collocarlo sulla CPU ถอดฟิ...
- Page 13 Intel 5 SPRING SCREW Secure the spring screws onto the screws with a screwdriver Federschrauben mit einem Schraubendreher an den Schrauben befestigen Fixez les vis à ressort sur les vis à l'aide du tournevis Fije los resortes a los tornillos con un destornillador Fissare le viti a molla in corrispondenza delle viti con un cacciavite ยึ...
- Page 14 Water Pump 3 IN 1 FAN CABLE X1 (PF360-ARGB) 2 IN 1 FAN CABLE X1 (PF240-ARGB) Connect the waterblock and fan connectors onto the relevant motherboard connectors, installation complete Wasserblock- und Lüfteranschlüssen mit den entsprechenden Motherboard-Anschlüssen verbinden; damit ist die Installation abgeschlossen Connectez le réservoir d'eau et les connecteurs du ventilateur sur les connecteurs de la carte mère correspondants, pour...
-
Page 15: Sata Power Cable
MOTHERBOARD SYNC ARGB CONTROL BOX ARGB SYNC CABLE ARGB SYNC CABLE MOTHERBOARD SYNC CABLE ARGB CONTROL BOX SATA POWER CABLE CAUTION CAUTION MB(ASUS/MSI/ASRock/BIOSTAR) MB(GIGABYTE) - Page 16 โปรดย ื น ย ั น การเช ื ่ อ มต ่ อ คำจำก ั ด ความและท ิ ศ ทางของส ่ ว นห ั ว ของขาเม ื ่ อ ต ่ อ สายเคเบ ิ ล • ตรวจด ู ใ ห ้ แ น ่ ใ จว ่ า คอนโทรลเลอร ์ / เมนบอร ์ ด ARGB ม ี ข ้ อ กำหนดพ ิ น +5V เด ี ย วก ั บ PF120/PF240/PF360 เช...
- Page 17 EN - Instructions for ARGB controller 1. There are three buttons on this controller, “+ / – / M” 2. M button: Press M button to switch to lighting effect mode, speed of lighting mode, brightness mode, and demo mode Press “+”...
- Page 18 TH - ขั ้ น ตอนการใช้ ง านสำหรั บ คอนโทรลเลอร์ ARGB RU - Инструкция к контроллеру ARGB 1. มี ป ุ ่ ม 3 ปุ ่ ม บนคอนโทรลเลอร์ น ี ้ ค ื อ “+ / – / M” 1. Этот контроллер имеет три кнопки, “+ / – / M” 2.
