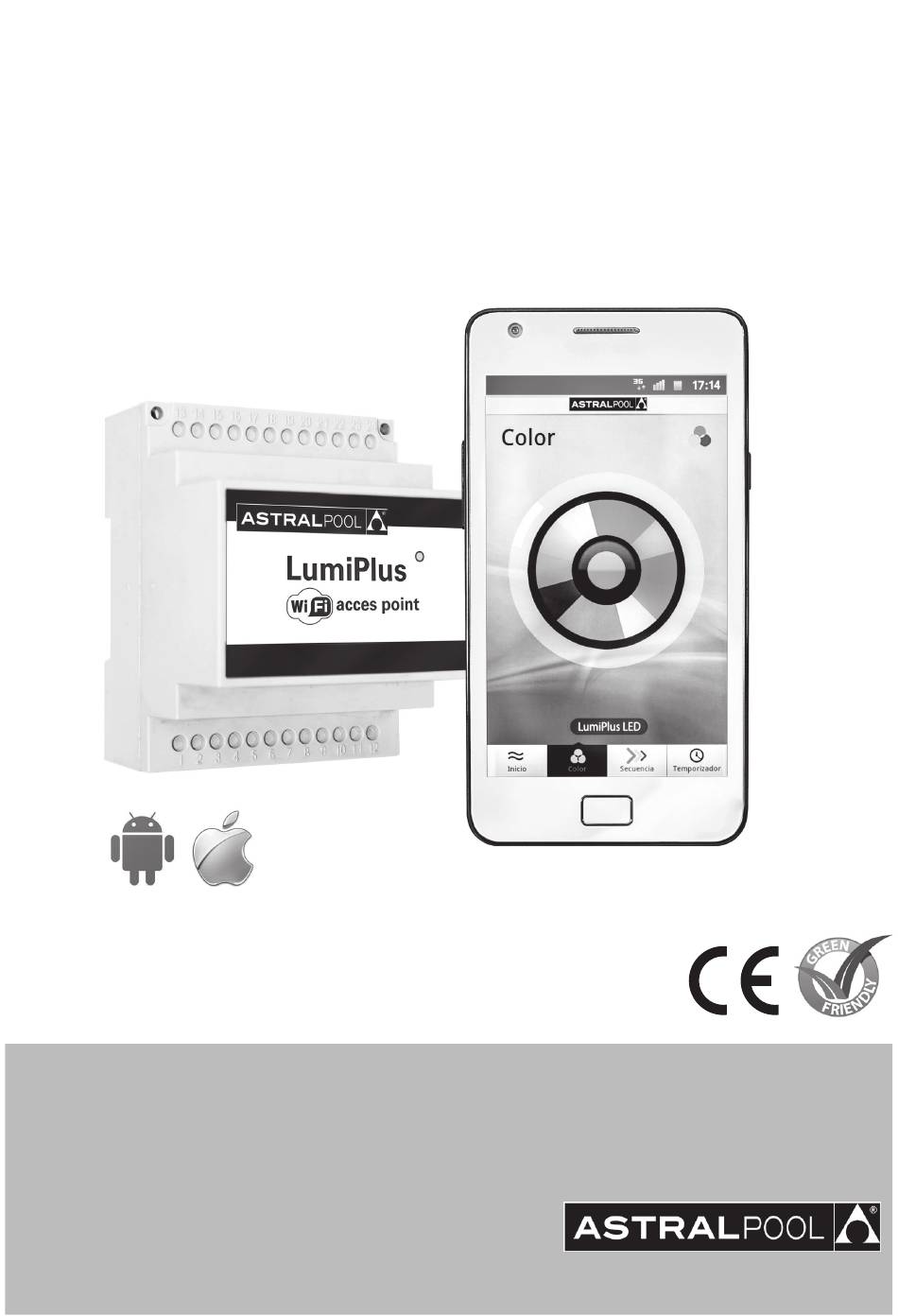

- Page 1 WiFi CONTROL SYSTEM FOR LUMIPLUS PROJECTORS RGB SYSTÈME DE CONTRÔLE WiFi DES PROJECTEURS LUMIPLUS RGB SISTEMA DE CONTROL WiFi PROYECTORES LUMIPLUS RGB SISTEMA DI CONTROLLO WiFi PROIETTORI LUMIPLUS RGB STEUERSYSTEM FÜR SCHEINWERFER WiFi LUMIPLUS RGB SISTEMA DE CONTROLO WiFi PROJETORES LUMIPLUS RGB INSTALLATION AND MAINTENANCE MANUAL MANUEL D’INSTALLATION ET D’ENTRETIEN MANUAL DE INSTALACIÓN Y MANTENIMIENTO...
-
Page 2: Installation

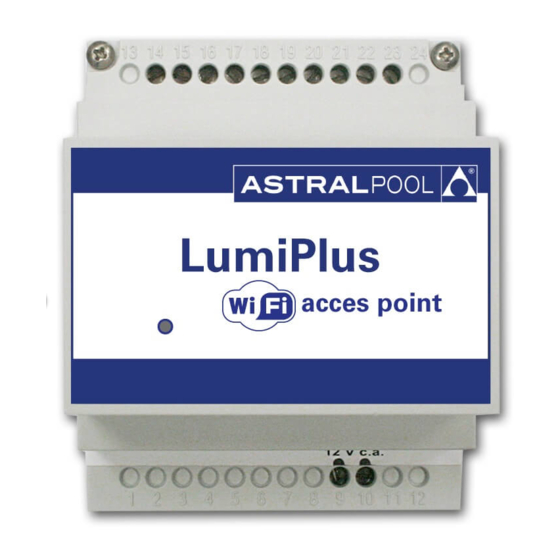

To achieve optimum performance of the WiFi Control System for LumiPlus Projectors RGB, follow the instructions provided below: 1. DESCRIPTION Modulator + LumiPlus WiFi Acces Point (59133) 2. LUMIPLUS MODULATOR The Modulator has a status indicator LED in the lower part of the set, and IP65 antenna and 4 pushbuttons: COLOR, SEQUENCE, SPEED and / SLEEP. - Page 3 Selecting the colour The COLOR key enables you to select 1 colour of the 12 available in the system. Press once to change colour. Once you reach the last colour, press once to go back to the first colour. Selecting the sequence The SEQUENCE key enables you to select 1 sequence of the 8 available in the system.
-
Page 4: Safety Warnings
INSTALLATION: 1. Download LumiPlusLED from AppStore or Google Play: - iPhone/iPAD application - Android (Google) application: www.lumiplusled-ios.astralpool.com www.lumiplusled-android.astralpool.com 2. To install LumiPlusLED, tap the Download button. Tap Accept & download to accept the permissions for the app. 3. Connecting to WiFi LumiPlusLED network. When connecting a WEP key will be asked, this key can be found at the front of the LumiPlus WiFi Access Point device: 110 Vac RESET button:... - Page 5 Pour obtenir un rendement optimum du Système de Contrôle des Projecteurs LumiPlus RGB, il est recommandé de bien suivre les instructions données ci-dessous: 1. DESCRIPTION Modulator + LumiPlus WiFi Acces Point (59133) 2. MODULATEUR LUMIPLUS Le modulateur est doté d’1 LED indicateur du mode sur la partie inférieure, d’une antenne IP65 et de 4 boutons poussoirs: COLOR, SEQUENCE, SPEED et / SLEEP.
- Page 6 Modulateur en mode de “Lien”, ce qui permet d’activer la Commande à distance en appuyant une seule fois sur n’importe quelle touche de la Commande. Sélection de la couleur La touche COLOR permet de sélectionner 1 couleur parmi les 12 proposées par le système. Chaque fois que vous appuyez sur cette touche, vous effectuez un changement de couleur;...
-
Page 7: Mises En Garde De Sécurité
3. LUMIPLUS LED APP LumiPlusLED est une application qui permet de contrôler les projecteurs depuis un Smartphone ou une tablette, dispositifs équipés des systèmes Android ou l’iOS d’Apple (iPhone/iPAD). LumiPlusLED utilise la connexion WiFi du Smartphone ou de la tablette INSTALLATION 1. -
Page 8: Instalación
1. DESCRIPCIÓN Modulator + LumiPlus WiFi Acces Point (59133) 2. MODULADOR LUMIPLUS El Modulador dispone de 1 LED indicador de estado en la parte inferior, una antena IP65 y 4 pulsadores: COLOR, SE- QUENCE, SPEED y / SLEEP. - Page 9 LumiPlusLED es una aplicación que permite controlar los proyectores mediante un Smartphone o una tableta, dispositivos con sistemas Android o el iOS de Apple (iPhone/iPAD). LumiPlusLED utiliza la conexión WiFi del Smartphone o la tablet para acceder remotamente al Modu- lador Lumiplus a través del módulo LumiPlus WiFi Acces Point.
-
Page 10: Advertencias De Seguridad
2. Para instalar LumiPlusLED, tocar el botón Instalar. Pulsar Aceptar y descargar para aceptar los permisos de la aplica- ción. 3. Conectarse a la red WiFi LumiPlusLED. Al realizar la conexión nos pedirá la clave WEP que podemos encontrar en el frontal de dispositivo LumiPlus WiFi Acces Point: 110 Vac Botón RESET: Una pulsación en el botón RESET genera un nuevo SSID (nombre de le RED) y reinicializa el módulo. -
Page 11: Installazione
Per ottenere un ottimo rendimento dello Sistema di Controllo Proiettori LumiPlus RGB, è conveniente fare attenzione alle seguenti istruzioni: 1. DESCRIZIONE Modulator + LumiPlus WiFi Acces Point (59133) 2. CARATTERISTICHE GENERALl Nella parte inferiore, il modulatore dispone di un led che indica lo stato dell’apparato, un’antenna IP65 e quattro pulsant: COLOR, SEQUENCE, SPEED e / SLEEP. - Page 12 Spegnimento di i proiettori I proiettori si spengono mediante una pulsazione del tasto . Lo stato (colore o sequenza) dei faretti rimane salvato nella memoria, in maniera tale che quando vengano riaccesi presenteranno lo stesso colore o la stessa sequenza che avevano prima di essere spenti.
-
Page 13: Avvertimenti Di Sicurezza
3. LUMIPLUS LED APP LumiPlusLED è un’app che consente di controllare i proiettori tramite lo Smartphone, il tablet, i dis- positivi con sistemi Android e con iOS di Apple (iPhone/iPAD) LumiPlusLED usa il collegamento WiFi dello Smartphone o del tablet per accedere a distanza al Mo- dulatore Lumiplus tramite il modulo LumiPlus WiFi Access Point. -
Page 14: Montage
Um die beste Leistung des Steuersystem Für Scheinwerfer WiFi LumiPlus RGB, zu erzielen, empfiehlt es sich, die nachfol- genden Anweisungen zu befolgen: 1. BESCHREIBUNG Modulator + LumiPlus WiFi Acces Point (59133) 2. MODULATOR LUMIPLUS Der Modulator ist mit einem Anzeigeled am unteren Teil, einer Antenne IP65 und 4 Druckschaltern ausgestattet: COLOR,... - Page 15 Ausschalten der Scheinwerfer Durch einmaliges Drücken der Taste werden die Scheinwerfer ausgeschaltet. Der Status (Farbe oder Sequenz) der Scheinwerfer wird gespeichert, so dass sie beim Einschalten wieder die gleiche Farbe oder Sequenz haben, die sie vor dem Ausschalten hatten. Durch längeres Drücken der Taste des Modulators (egal, ob der Projektor ein- oder ausgeschaltet ist), wird der Modu- lator in den Status „Verbinden“...
-
Page 16: Reset-Taste
3. LUMIPLUS LED APP LumiPlusLED ist eine Applikation zur Steuerung von Strahlern per Smartphone oder Tablet mit Betrie- bssystem Android oder iOS von Apple (iPhone/iPAD). LumiPlusLED nutzt die WLAN-Verbindung von Smartphone oder Tablet zum Fernzugang zum Lumi- plus-Modulator über das Modul LumiPlus WiFi Access Point. INSTALLATION: 1. - Page 17 Para conseguir um ótimo rendimento do SISTEMA DE CONTROLO WiFi PROJETORES LUMIPLUS RGB, é conveniente observar as instruções que se indicam abaixo: 1. DESCRIÇÃO Modulator + LumiPlus WiFi Acces Point (59133) 2. MODULADOR LUMIPLUS O Modulador possui 1 LED indicador de estado na parte inferior e 4 teclas: COLOR, SEQUENCE, SPEED e / SLEEP.
- Page 18 LumiPlusLED é uma aplicação que permite controlar os projetores com um smartphone ou um tablet, dispositivos com sistemas Android ou iOS da Apple (iPhone/iPAD). LumiPlusLED utiliza a ligação a redes sem fio do smartphone ou tablet para aceder remotamente ao Modulador Lumiplus através do módulo LumiPlus WiFi Acces Point.
-
Page 19: Advertências De Segurança
INSTALAÇÃO: 1. Transferir a aplicação LumiPlusLED da AppStore ou Google Play: - iPhone/iPAD application - Android (Google) application: www.lumiplusled-ios.astralpool.com www.lumiplusled-android.astralpool.com 2. Para instalar a aplicação LumiPlusLED, tocar o botão Instalar. Carregar em Aceitar e transferir para aceitar as licenças de utilização da aplicação. 3. - Page 20 PASSWORD MOT DE PASSE CONTRASEÑA PASSWORD KENNWORT PALAVRA-PASSE Made in Spain Sacopa, S.A.U. Pol. Ind. Poliger Sud – Sector I 17854 Sant Jaume de Llierca (Spain) ASTRALPOOL Avda. Francesc Macià, 60, planta 20 08208 Sabadell (Barcelona) Spain info@astralpool.com 59133E201-01 • We reserve to change all or part of the articles or contents of this document, without prior notice. •...
