7. Phases de vie

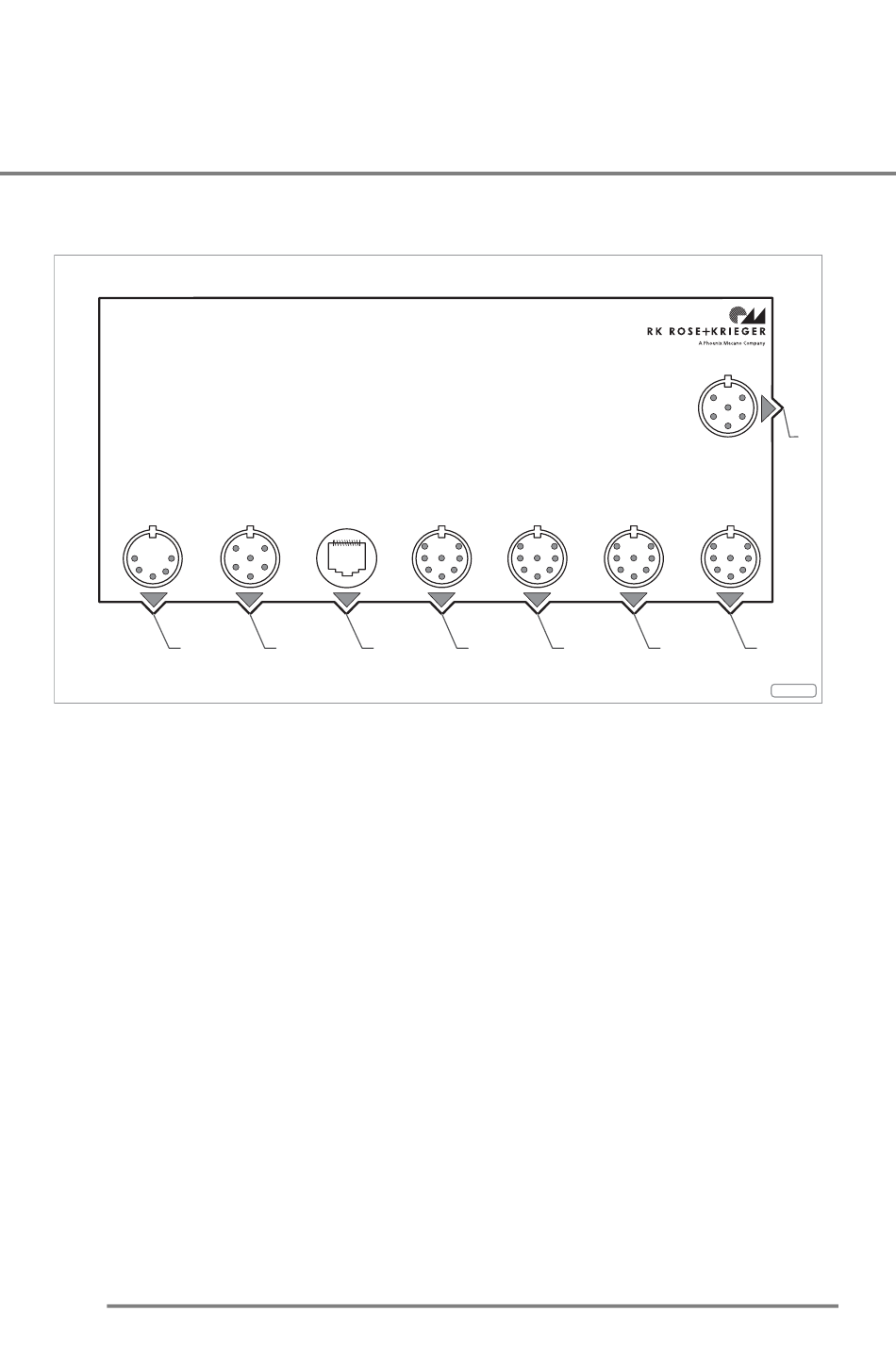

7.2.3 Raccordement électrique du RKMultiControl quadro
RK Multi Control quadro
Commutateur Commutateur
parallèle
7
1 Prise de raccordement pour le premier entraînement
2 Prise de raccordement pour le deuxième entraînement
3 Prise de raccordement pour le troisième entraînement
4 Prise de raccordement pour le quatrième entraînement
5 Prise de raccordement pour câble de liaison
6 Prise de raccordement pour un commutateur manuel série (fiche DIN 6 broches selon DIN 45322)
(commutateur manuel à 6 touches ou station de base de l'interrupteur manuel radio à 8 touches)
7 Prise de raccordement pour un commutateur manuel parallèle (fiche DIN 5 broches selon DIN 41524)
(commutateur manuel à 2 touches)
8 Prise de raccordement pour une fonction spéciale (fiche DIN 6 broches selon DIN 45322)
94
Interface
série Synchro
6 5
Fonction spéciale
Entraîne- Entraîne-
ment 4 ment 3
4 3
Entraîne- Entraîne-
ment 2 ment 1
2 1
8
RK-0096
