Bradley Halo S19314EW Installation Manual

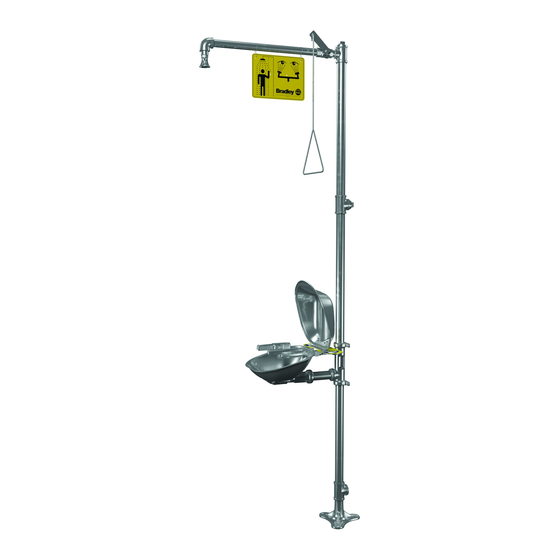

Combination drench shower and eyewash or eye/face wash
Hide thumbs Also See for Halo S19314EW:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

215-1684 Rev. P; ECN 15-05-019
© 2015 Bradley
Page 1 of 56
8/5/2015
Installation
S19314 Series
Halo™ Combination Drench Shower
and Eyewash or Eye/Face Wash
P.O. Box 309, Menomonee Falls, WI USA 53052-0309
800 BRADLEY (800 272 3539)
bradleycorp.com
+1 262 251 6000

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Halo S19314EW and is the answer not in the manual?

Questions and answers

Related Manuals for Bradley Halo S19314EW

Summary of Contents for Bradley Halo S19314EW

  • Page 1 Halo™ Combination Drench Shower and Eyewash or Eye/Face Wash 215-1684 Rev. P; ECN 15-05-019 P.O. Box 309, Menomonee Falls, WI USA 53052-0309 © 2015 Bradley 800 BRADLEY (800 272 3539) +1 262 251 6000 Page 1 of 56 8/5/2015 bradleycorp.com...

  • Page 2: Table Of Contents

    Piezas de repuesto — Accesorios opcionales ..........56 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 3: Pre-Installation Information

    If any parts are missing, do not begin installation until you obtain the missing parts. The ANSI/ISEA Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley plumbed emergency fixtures require a minimum of 30 PSI (0.21MPa) flowing pressure.
  • Page 4 Valve must be tested annually to verify that it is functioning properly. Backflow prevention valves are not included with the fixture and may be supplied by the contractor or purchased from Bradley Corporation. 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 5: Halo Pre-Configured Models

    Halo 316 stainless steel eye/face wash and showerhead with foot activation Models with BSPP threading available. For BSPP threading, add a Z to end of existing part number. For example, S19314EW will be S19314EWZ. Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...
  • Page 6 Halo stainless steel eye/face wash, bowl, cover & showerhead  S19314SSZ Halo stainless steel eye/face wash and showerhead with hand/foot activation  S19314SS16Z Halo 316 stainless steel eye/face wash and showerhead with hand/foot activation 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 7: Halo Configurator

    1. Configuration 2. Pipe Material 6. Bowl and Dust Cover 3. Ball Valve 7. Activation 4. Showerhead 8. Drench Hose and Backflow Prevention 5. Eyewash – Eye/Face Wash 9. Freeze and Scald Protection Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...

  • Page 8: Dimensions

    (3mm) per threaded joint. To find the tolerance of a dimension, add the number of thread joints across the length of the dimension and multiply it by ⁄ " (3mm). Water Flow Rate Showerhead 20–26 gpm Eyewash 4–5¼ gpm Eye/Face Wash 4–5¼ gpm Body Wash 2–8 gpm 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 9: Installation Instructions

    (3) Ø ⁄ " (10mm) holes on so that the hole in the Ø 8" (203mm) bolt circle base is perpendicular to the user. ³⁄₈" bolts and anchors supplied by installer. Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...
  • Page 10 If this tee is used as the Use teflon supply inlet, use the plug on the top supply inlet tape only. and use BSPP adapter here if supplied with provided option. 26" (660mm) pipe length 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 11: Service Parts - Bowl And Hub

    Installation S19314 Service Parts — Bowl and Hub Cross (Item #3) is for use with freeze/scald valves and drench hose accessories only. Hub with Plastic Bowl Hub with Stainless Steel Bowl Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...
  • Page 12 S90-395 Plastic Prepack includes items 10a, 11a, 12, 15a 300 Series SS Prepack S90-391 includes items 10b, 11b, 12, 13, 14, 15b 316 Series SS Prepack S90-392 includes items 10b, 11b, 12, 13, 14, 15b 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 13: Service Parts - Eyewash, Eye/Face Wash And Bowl Covers

    Prepack S88-068 includes items 25, 26, 27, 28 22 and 23 24a and 24b Prepack S88-069 includes items 25, 26, 27, 28 (300 series ss) Prepack S88-070 includes items 25, 26, 27, 28 (316 ss) Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...
  • Page 14 Prepack S08-393 (for units with stainless steel frost-proof ball valve) Prepack S08-394 (for units with 316 stainless steel ball valve and handle) Prepack S08-395 (for units with 316 stainless steel frost-proof ball valve and handle) 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...
  • Page 15 Pivot pin 372R316 in service kit Flip cover right in service kit 142-002DA Lockwasher Flip cover left in service kit 115-158 115-159 Cap stainless steel 115-164 Cap stainless steel 316 115-165 Cap polished Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...

  • Page 16: Service Parts - Base And Drain

    Plug 1¼" chrome 302a 269-237 Tee 1¼" stainless steel 269-238 Plug 1¼" stainless steel 302a 269-1398 Tee 1¼" stainless steel 316 269-1402 Plug 1¼" stainless steel 316 302a 269-253 Tee 1¼" chrome 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 17: Service Parts - Drench Shower

    S 'i é d o rt ri ft s ig S ig S ig o rp d le p :/ 1 -8 h tt P .O 360a 360b 361b 360a 361a 360a Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...

  • Page 18: Service Parts — Drench Shower

    354a 350c 350a.1 355a Brass Valve Prepacks include items 350a, 351, 353, 354a, 355a S30-059 (for standard brass valve) S30-103 (for frost-proof brass valve) 354a 350a 350a.1 355a 344b 354a 350a.1 355a 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...
  • Page 19 361a 187-053 Shroud stainless steel 169-847 Elbow 1" painted galvanized 361b 154-058 Shroud plastic 169-1073 Elbow 1" chrome 154-147 Shroud ring 169-1074 Elbow 1" stainless steel 169-1075 Elbow 1" stainless steel 316 Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...

  • Page 20: Service Parts - Optional Accessories

    387a S27-303 Vacuum breaker in-line ⁄ " Item Part No. Description 387b S45-2309 Backflow preventer N9 387c S45-2310 Backflow preventer 9D S45-1986 Freeze Valve kit S19-430EH Spray Kit S45-1989 Scald Valve kit 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 21: Avant L'installation

    La norme ANSI/ISEA Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les appareils d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement d’au moins 30 PSI (0,21 MPa). Les soupapes à ressort à fermeture automatique ne sont pas classifiées UL selon ANSI/ISEA Z358.1.
  • Page 22 L’installateur est responsable de la conformité aux codes locaux. La soupape doit être testée une fois par an pour vérifier qu’elle fonctionne correctement. Les soupapes de prévention d’écoulement de retour ne sont pas fournies avec l’appareil et peuvent être fournies par l’entrepreneur ou achetées auprès de Bradley Corporation. 8/5/2015...

  • Page 23: Modèles Préconfigurés Halo

    Douche oculaire-faciale et pomme de douche en acier inoxydable 316 Halo, activation au pied Modèles à filetage BSPP également proposés. Pour le filetage BSPP, ajouter un Z à la fin du numéro de référence. Par exemple, S19314EW devient S19314EWZ. Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...
  • Page 24 Douche oculaire-faciale et pomme de douche en acier inoxydable Halo, activation à la  S19314SSZ main/au pied Douche oculaire-faciale et pomme de douche en acier inoxydable 316 Halo, activation à la  S19314SS16Z main/au pied 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 25: Configuration Du Produit

    2. Tuyau 6. Récepteur avec couvercle anti-poussières 3. Robinet 7. Activation 4. Tête de douche 8. Gicleur et Prévention d’écoulement de retour 5. Douche oculaire – faciale 9. Vanne antigel et vanne anti-échaudage Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...

  • Page 26: Dimensions

    3,1 mm ( ⁄ "). Débit d'eau Tête de douche 20–26 gpm Douche oculaire 4–5¼ gpm Douche oculaire/faciale 4–5¼ gpm Douche pour le corps 2–8 gpm 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 27: Instructions D'installation

    (3) trois trous de Ø ⁄ " (10mm) perpendiculaire à l’utilisateur. sur un de Ø 8" (203mm) Vissez la bride dans les ancrages à l’aide des vis de ³⁄₈" (non fournies). Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...
  • Page 28 Utiliser poser le bouchon sur uniquement du l’entrée d’alimentation du ruban de téflon. haut et utiliser l’adaptateur BSPP ici s’il est fourni avec l’option considérée. 26" (660mm) la longueur du tuyau 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 29: Pièces De Remplacement - Récepteur Et Moyeu

    Pièces de remplacement — Récepteur et moyeu La croix (réf. n° 3) est à utiliser avec les vannes anti-échaudage/gel et les accessoires de tuyau d’arrosage uniquement. Moyeu avec récepteur en plastique Moyeu avec récepteur en acier inox Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...
  • Page 30 éléments 10b, 11b, 12, 13, 14, 15b Paquet récepteur plastique S90-395 comprend les Paquet récepteur acier inox 316 Serie S90-392 comprend les éléments 10a, 11a, 12, 15a éléments 10b, 11b, 12, 13, 14, 15b 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...
  • Page 31 Paquet S88-069 comprend les éléments 25, 26, 27, 28 éléments 22 et 23 les éléments 22, 24a et 24b (acier inox 300 serie) Paquet S88-070 comprend les éléments 25, 26, 27, 28 (acier inox 316) Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...

  • Page 32: Pièces De Remplacement - Douche Oculaire, Douche Oculaire/Faciale Et Couvercle Anti-Poussières

    Paquet S08-393 (pour les unités avec vanne antigel acier inox) Paquet S08-394 (pour les unités avec robinet et manette acier inox 316) Paquet S08-395 (pour les unités avec vanne antigel et manette acier inox 316) 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...
  • Page 33 Couverture à bascule gauche kit de remplacement 153-372R Adaptateur robinet 115-158 Bouchon 153-372R316 Adaptateur robinet acier inox 115-159 Bouchon acier inox 115-164 Bouchon acier inox 316 142-002DA Rondelle de blocage 115-165 Bouchon poli Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...

  • Page 34: Pièces De Remplacement - Bride Et Drain

    Bouchon 1¼" chromé 302a 269-237 Té 1¼" acier inox 269-238 Bouchon 1¼" acier inox 302a 269-1398 Té 1¼" acier inox 316 269-1402 Bouchon 1¼" acier inox 316 302a 269-253 Té 1¼" chromé 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 35: Pièces De Remplacement - Douche D'urgence

    S 'i é d o rt ri ft s ig S ig S ig o rp d le p :/ 1 -8 h tt P .O 360a 360b 361b 360a 361a 360a Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...

  • Page 36: Pièces De Remplacement — Douche D'urgence

    350b.2 354a 350c 350a.1 355a Paquet robinet laiton comprend les éléments 350a, 351, 353, 354a, 355a S30-059 (robinet laiton standard) S30-103 (vanne antigel laiton) 354a 350a 350a.1 355a 344b 354a 350a.1 355a 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...
  • Page 37 Corps de douche acier inox 169-847 Coude 1" peint galvanisé 361b 154-058 Corps de douche plastique 169-1073 Coude 1" chromé 154-147 Anneau 169-1074 Coude 1" acier inox 169-1075 Coude 1" acier inox 316 Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...

  • Page 38: Pièces De Remplacement - Accessoires En Option

    Qté. Description 387a S27-303 Prévention des casse-vide ³⁄₈" Pièce Réf. Description 387b S45-2309 Prévention d’écoulement de retour N9 387c S45-2310 Prévention d’écoulement de retour 9D S45-1986 Vanne antigel S19-430EH Gicleur S45-1989 Vanne anti-échaudage 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 39: Información Previa A La Instalación

    La norma ANSI/ISEA Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos de emergencia con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30 PSI). Las válvulas con funcionamiento a resorte de autocerrado no cuentan con clasificación UL para ANSI/ISEA Z358.1.
  • Page 40 La conformidad con los códigos locales es de responsabilidad del instalador. La válvula se debe probar anualmente para verificar que funcione de manera correcta. Las válvulas de prevención de contraflujo no se incluyen con el accesorio y las puede proporcionar el contratista o las puede comprar en Bradley Corporation. 8/5/2015...

  • Page 41: Modelos Preconfigurados Halo

    Lavaojos/lavacara y ducha de acero inoxidable 316 Halo con activación mediante pie Modelos con rosca BSPP disponibles. Para rosca BSPP, agregue una Z al final del número de pieza existente. Por ejemplo, S19314EW quedará como S19314EWZ. Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...
  • Page 42 Lavaojos/lavacara, palangana, cubierta y ducha de acero inoxidable Halo  S19314SCZ  S19314SSZ Lavaojos/lavacara y ducha de acero inoxidable Halo con activación mediante mano/pie  S19314SS16Z Lavaojos/lavacara y ducha de acero inoxidable 316 Halo con activación mediante mano/pie 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 43: Configuración Del Producto

    2. Material de la tubería 6. Receptor y cubierta contrapolvo 3. Válvula 7. Activación 4. Cabezal Rociador 8. Rociador y prevención de contraflujo 5. Lavaojos - lavaojos/rostro 9. Protección contra congelamiento y contra quemaduras Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...

  • Page 44: Dimensiones

    3,1 mm ( ⁄ "). El flujo del agua Cabezal rociador 20–26 gpm Lavaojos 4–5¼ gpm Lavaojos/rostro 4–5¼ gpm Lavado de cuerpo 2–8 gpm 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 45: Instrucciones De Instalación

    (3) orificios de Ø ⁄ " la que el agujero de la (10mm) en un circulo de base esté perpendicular perno de on Ø 8" (203mm) al usuario. Pernos de ³⁄₈" suministrados por el instalador Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...
  • Page 46 BSPP aquí si se suministra con la opción proporcionada. 26" (660mm) longitud de la tubería 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 47: Piezas De Repuesto - Receptor Y Buje

    Piezas de repuesto — Receptor y Buje El transversal (artículo nº 3) se usa sólo con válvulas contra congelamiento o quemaduras y accesorios para mangueras. Receptor plástico con buje Receptor acero inox con buje Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...
  • Page 48 Paquete Receptor acero inox 300 Serie S90-391 incluye art. 10b, 11b, 12, 13, 14, 15b Paquete Receptor plástico S90-395 incluye art. 10a, Paquete Receptor acero inox 316 Serie S90-392 incluye art. 10b, 11b, 11a, 12, 15a 12, 13, 14, 15b 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 49: Piezas De Repuesto - Lavaojos, Lavaojos/Rostro Y Cubierta Contrapolvo

    Paquete S88-068 incluye art. 25, 26, 27, 28 art. 22 and 23 art. 22, 24a and 24b Paquete S88-069 incluye art. 25, 26, 27, 28 (300 series ss) Paquete S88-070 incluye art. 25, 26, 27, 28 (316 ss) Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...
  • Page 50 Paquete S08-394 (para las unidades con válvula de acero inox 316 y manija) Paquete S08-395 (para las unidades con válvula de protección contra congelamiento de acero inox 316 y manija) 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...
  • Page 51 Tapa protectora derecha 153- Adaptador Válvula acero inox juego de repuesto Tapa protectora izquierda 372R316 115-158 Tapa 142-002DA Rondana de seguridad 115-159 Tapa acero inox 115-164 Tapa acero inox 316 115-165 Tapa pulido Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...

  • Page 52: Piezas De Repuesto - Base Y Drenaje

    Tápon 1¼" cromado 302a 269-237 T 1¼" acero inox 269-238 Tápon 1¼" acero inox 302a 269-1398 T 1¼" acero inox 316 269-1402 Tápon 1¼" acero inox 316 302a 269-253 T 1¼" cromado 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...

  • Page 53: Piezas De Repuesto - Ducha De Aspersión

    S 'i é d o rt ri ft s ig S ig S ig o rp d le p :/ 1 -8 h tt P .O 360a 360b 361b 360a 361a 360a Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...

  • Page 54: Piezas De Repuesto — Ducha De Aspersión

    354b 350b.2 354a 350c 350a.1 355a Paquete válvula latón incluye art. 350a, 351, 353, 354a, 355a S30-059 (válvula latón estándar) S30-103 (válvula latón autocerrado) 354a 350a 350a.1 355a 344b 354a 350a.1 355a 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...
  • Page 55 Casco del cabezal rociador acero inox 169-847 Codo 1" pintado galvanizado 361b 154-058 Casco del cabezal rociador plastique 169-1073 Codo 1" cromado 154-147 Anillo 169-1074 Codo 1" acero inox 169-1075 Codo 1" acero inox 316 Bradley • 215-1684 Rev. P; ECN 15-05-019 8/5/2015...

  • Page 56: Piezas De Repuesto - Accesorios Opcionales

    Interruptor de vacio ³⁄₈" Art. Pieza No. Descripción 387b S45-2309 Prevención de contraflujo N9 S45-1986 Válvula de protección contra congelamiento 387c S45-2310 Prevención de contraflujo 9D S45-1989 Válvula de protección S19-430EH Rociador contra quemaduras 8/5/2015 Bradley • 215-1684 Rev. P; ECN 15-05-019...
