31-5000407 Rev. 0 06-19 GEA

Advertisement

Table of Contents
loading

Related Manuals for Haier FlexFit Series

Summary of Contents for Haier FlexFit Series

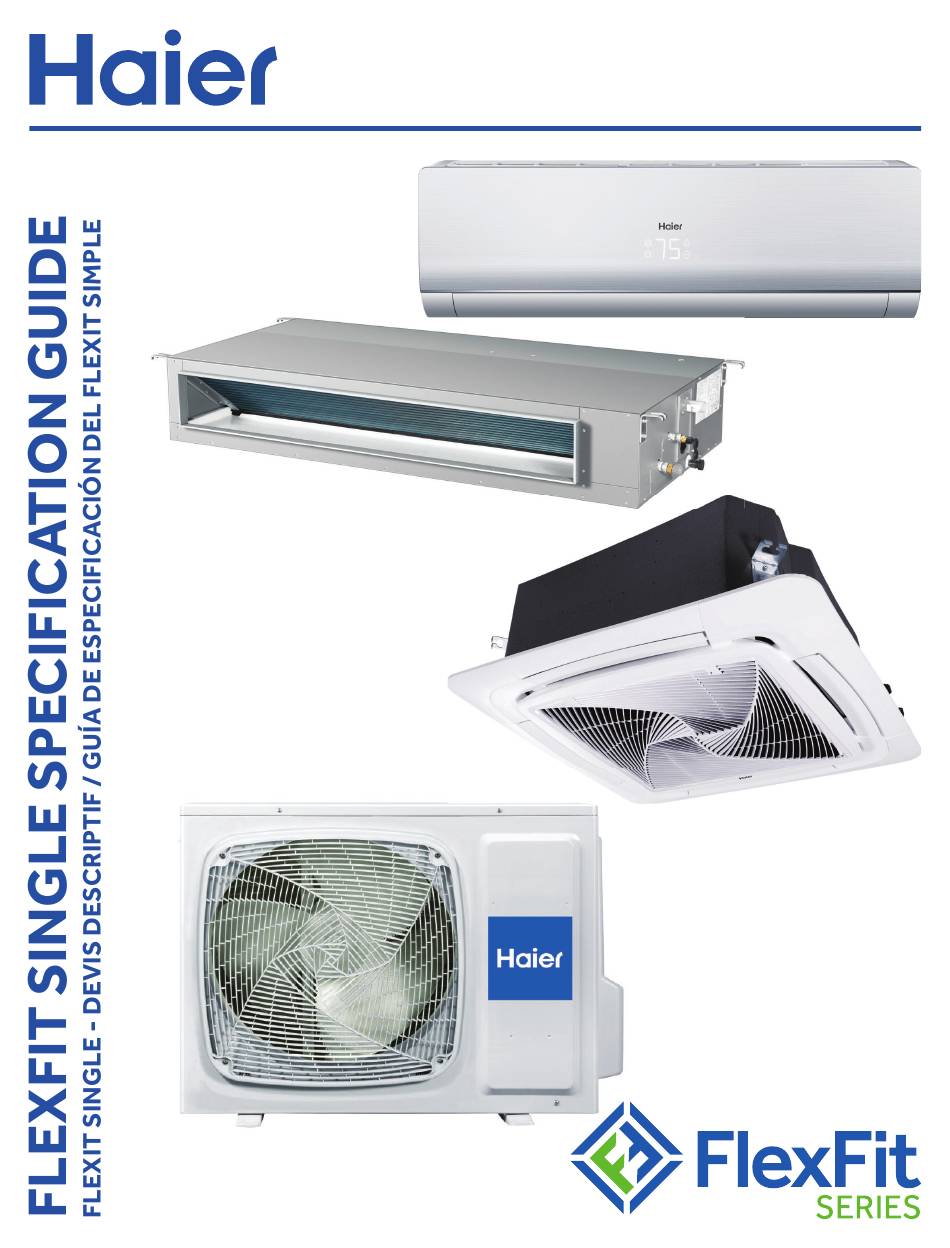

  • Page 1 31-5000407 Rev. 0 06-19 GEA...
  • Page 2 31-5000407 Rev. 0...

  • Page 3: Table Of Contents

    TABLE OF CONTENTS OUTDOOR UNIT DIMENSIONS ..................4 INDOOR UNIT DIMENSIONS .

  • Page 4: Outdoor Unit Dimensions

    OUTDOOR UNIT DIMENSIONS 1U36LP2VHA 1U12LC2VHA 9 5/8 (245 ) 37 3/8(950) 15 5/8(396) 30 3/4 (780 ) 23 5/8(600) 15 7/8(404) 21 1/4(450) 1U18LC2VHA 11 3/8 (288) 31 7/8 (810) 1U48LP2VHA 15 5/8(396) 37 3/8(950) 1U24LP2VHA 37 3/8(950) 15 5/8(396) 23 5/8(600) 15 7/8(404) 17 3/4(450)

  • Page 5: Indoor Unit Dimensions

    INDOOR UNIT DIMENSIONS AW12LC2VHB AW24LP2VHA 33 5/8 (855 43 7/8(1115) 9 5/8(243) 8 (204) AW18LC2VHB AW36LP2VHA 39 1/4 (997 51 3/4(1316) 10 7/8(275) 9 1/4 (235) 31-5000407 Rev. 0...

  • Page 6: Ducted Unit Dimensions

    DUCTED UNIT DIMENSIONS AD12SL2VHB AM36LP2VHA 33 1/2 (850) 30 3/4 (780) 2 3/4(70) 59(1500) 56 1/2(1435) air flow air flow 25 1/4 (640) 35 1/8 (892) 50 5/8(1286) 61 514(1556) air flow air flow air flow air flow 3 1/2 (90) 1 1/4 (30) 28 3/8(720)

  • Page 7: Cassette Unit Dimensions

    CASSETTE UNIT DIMENSIONS AB12SC2VHA / AB18SC2VHA Suspending Rods 22 7/16 （ 570） Unit Body 22 7/8 (580) Ceiling Opening 23-23 7/8 (585-605) Panel 24 3/8 (620) More than 59 (1500) to wall on all sides 3/4 (20) 3/4 (20) 22 7/8 (580) Ø...

  • Page 8: Clearances

    SYSTEM CLEARANCES MINIMUM CLEARANCES (Appearance may vary) This picture is for reference only, as your product may look different. Read your manual before installation. Explain the operation of the unit to the user according to this manual. Cassette Attention must be paid to more than 4in.

  • Page 9: System

    SYSTEM Part 1: General 1.1 Description A. The Haier Flexfit Single heat pump air conditioner shall be a variable capacity, mini-split type system comprised of a single outdoor and a single indoor unit. 1.2 Toxicity A. The heat pump system shall participate in RoHS compliance and listed in the directory.
  • Page 10 SYSTEM Model System Type Wall Mount Name and Outdoor 1U12LC2VHA 1U18LC2VHA 1U24LP2VHA 1U36LP2VHA operating Indoor AW12LC2VHB AW18LC2VHB AW24LP2VHA AW36LP2VHA range Cooling °F(°C) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) Heating °F(°C) 5~75(-15~24) 5~75(-15~24) -4~75(-20-24) -4~75(-20-24) Power Supply Voltage, Cycle, Phase V/Hz/- 208-230/60/1 208-230/60/1 208-230/60/1 208-230/60/1 Wire Size between ID and OD...
  • Page 11 SYSTEM Model System Type Slim Duct High Static Duct name and Outdoor 1U12LC2VHA 1U18LC2VHA 1U24LP2VHA 1U36LP2VHA 1U48LP2VHA operating Indoor AD12SL2VHB AD18SL2VHB AM24LP2VHA AM36LP2VHA AM48LP2VHA range Cooling °F(°C) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) Heating °F(°C) 5~75(-15~24) 5~75(-15~24) -4~75(-20-24) -4~75(-20-24) -4~75(-20-24) Power Voltage, Cycle, Phase V/ 208-230/60/1 208-230/60/1...
  • Page 12 SYSTEM Model System Type Compact Cassette Large Cassette name and Outdoor 1U12LC2VHA 1U18LC2VHA 1U24LP2VHA 1U36LP2VHA 1U48LP2VHA operating Indoor AB12SC2VHA AB18SC2VHA AL24LP2VHA AL36LP2VHA AL48LP2VHA range Cooling °F(°C) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) Heating °F(°C) 5~75(-15~24) 5~75(-15~24) -4~75(-20-24) -4~75(-20-24) -4~75(-20-24) Power Voltage, Cycle, Phase V/ 208-230/60/1 208-230/60/1 208-230/60/1...

  • Page 13: Part 3: Installation Requirements

    SYSTEM Part 3: Installation Requirements 3.1 Lineset A. The connecting refrigerant lines between the indoor and outdoor units are to be supplied by the installer. B. The tubing must be annealed ACR-type copper, meeting ASTM B280 standards. C. The connecting tubing between the outdoor and indoor units shall be continuous in all possible situations. D.

  • Page 14: Outdoor Unit

    OUTDOOR UNIT Part 1: General 1.1 Outdoor Unit A. The Haier Flexfit Single outdoor unit shall be comprised of a condenser coil with all components and controls necessary to perform the rated operation. 1.2 Warranty A. The outdoor unit shall be covered by a manufacturer's parts warranty. See Appendix for details.

  • Page 15: Wall Mount Indoor Unit

    OUTDOOR UNIT Part 3: Components (continued) 3.9 Copper Piping A. All internally connected copper tubing shall conform to ASTM B280 tubing tolerances. 3.10 Outdoor Enclosure Materials A. The outdoor cabinet shall be constructed of commercial grade DC51/DC52 hot-dip galvanized steel with coating. 3.11 Defrost A.

  • Page 16: Part 4: Components

    WALL MOUNT INDOOR UNIT Part 3: Electrical Requirements 3.1 Electrical Disconnect A. Connecting wire must be continuous (without break) unless local code requires a disconnect at the indoor unit. Model Fan Motor Rating (HP) AW12LC2VHB 0.054 AW18LC2VHB 0.054 AW24LP2VHA 0.094 AW36LP2VHA 0.094 B.

  • Page 17: Ducted Indoor Units

    DUCTED INDOOR UNITS Part 1: General 1.1 Description A. The ducted indoor unit completes the system when connected to the matching outdoor unit and field-supplied piping and wiring. 1.2 Warranty A. The ducted indoor unit shall be covered by a manufacture parts warranty. See appendix for full warranty detail. 1.3 Sound Pressure Rating Model Blower Pressure Sound Rating dB(A)

  • Page 18: Part 4: Components

    DUCTED INDOOR UNITS Part 4: Components 4.1 Coil A. Coil shall be painted with a hydrophilic coating to increase airflow efficiency. B. Copper tubing shall have inner micro grooves to increase effective heat transfer capabilities. C. Coils shall be pressure tested at 600~650 PSI using Helium leak detection. D.

  • Page 19: Cassette Indoor Units

    CASSETTE INDOOR UNITS Part 1 General 1.1 Description A. The cassette indoor unit completes the system when connected to the matching outdoor unit and field- supplied piping and wiring. 1.2 Warranty A. The cassette indoor unit shall be covered by a manufacture parts warranty. See appendix for full warranty detail. 1.3 Sound Pressure Rating Model Blower Pressure Sound Rating dB(A)

  • Page 20: Part 4 Components

    CASSETTE INDOOR UNITS Part 4 Components 4.1 Coil A. Coil shall be painted with a hydrophilic coating to increase airflow efficiency. B. Copper tubing shall have inner micro grooves to increase effective heat transfer capabilities. C. Coils shall be pressure tested at 600~650 PSI using Helium leak detection. D.

  • Page 21: Part 2 Pb-950Kb 3X3 Large Cassette Standard Panel

    CASSETTE INDOOR PANELS Part 2 PB-950KB 3x3 Large Cassette Standard Panel 2.1 General A. The PB-950KB panel must be ordered separately when ordering the indoor cassette unit. 2.2 Compatibility A. The PB-950KB panel shall be compatible with FlexFit Pro Large Cassette indoor units, AL24LP2VHA, AL36LP2VHA and AL48LP2VHA.

  • Page 22: Controls And Accessories

    A. The wireless controls shall be compatible with all wall mounted and cassette indoor models. 1.4 Warranty A. The warranty shall also cover all defects in workmanship or material for the unit accessory for a period of 1 year. Haier will provide a new or refurbished controller, at its sole discretion 1.5 YR-HG Features...

  • Page 23: Part 3: Qawf01A Wifi Adapter

    A. The WiFi adapter shall be compatible with all wall mounted indoor units. 3.4 Warranty A. The warranty shall cover all defects in workmanship or material for a period of 1 year. Haier will provide a new or refurbished controller, at its sole discretion.
  • Page 24 NOTES 31-5000407 Rev. 0...

  • Page 25: Limited Warranty

    Product (“Defective Parts”) for a period of 5 years from the Date of Purchase. Haier will provide new or refurbished parts, or a replacement for all or part From the date of the original purchase of the unit, at its sole discretion, to your licensed HVAC technician installer.
  • Page 26 Canada. This warranty it provided by GE Appliances a Haier company, Louisville, KY 40225. ATTACHMENT 1 The “Product” is defined as Haier brand Ductless Split Units. The “Product” contains 2 sub-categories of goods: “Indoor and Outdoor Products” and “Selected Installation Products,” which are further defined below: “Indoor and Outdoor Products” can further be identified by the following model number descriptions: 1U*, 2U*, 3U*, 4U*, AB*, AD*, AL*, AM*, AW*, AF*, MVA* MVH* “Selected Installation Products,”...
  • Page 27 TABLE DES MATIÈRES DIMENSIONS DE L’UNITÉ EXTÉRIEURE ................28 DIMENSIONS DE L’UNITÉ...

  • Page 28: Dimensions De L'unité Extérieure

    DIMENSIONS DE L’UNITÉ EXTÉRIEURE 1U36LP2VHA 1U12LC2VHA 9 5/8 (245 ) 37 3/8(950) 15 5/8(396) 30 3/4 (780 ) 23 5/8(600) 15 7/8(404) 21 1/4(450) 1U18LC2VHA 11 3/8 (288) 31 7/8 (810) 1U48LP2VHA 15 5/8(396) 37 3/8(950) 1U24LP2VHA 37 3/8(950) 15 5/8(396) 23 5/8(600) 15 7/8(404) 17 3/4(450)

  • Page 29: Dimensions De L'unité Murale

    DIMENSIONS DE L’UNITÉ MURALE AW12LC2VHB AW24LP2VHA 33 5/8 (855 43 7/8(1115) 9 5/8(243) 8 (204) AW18LC2VHB AW36LP2VHA 39 1/4 (997 51 3/4(1316) 10 7/8(275) 9 1/4 (235) 31-5000407 Rev. 0...

  • Page 30: Dimensions De L'unité À Conduits

    DIMENSIONS DE L’UNITÉ À CONDUITS AD12SL2VHB AM36LP2VHA 33 1/2 (850) 30 3/4 (780) 2 3/4(70) 59(1500) 56 1/2(1435) air flow air flow 25 1/4 (640) 35 1/8 (892) 50 5/8(1286) 61 514(1556) air flow air flow air flow air flow 3 1/2 (90) 1 1/4 (30)

  • Page 31: Dimensions De L'unité À Cassette

    DIMENSIONS DE L’UNITÉ À CASSETTE AB12SC2VHA / AB18SC2VHA Barre de suspension 22 7/16 （ 570） Corps de l'unité 22 7/8 (580) Ouverture de toit 23-23 7/8 (585-605) Panneau 24 3/8 (620) Plus de 59 (1500) à mur de tous les côtés. 3/4 (20) 3/4 (20) 22 7/8 (580)

  • Page 32: Dégagements Du Système

    DÉGAGEMENTS DU SYSTÈME DÉGAGEMENTS MINIMAUX (L’aspect peut varier) Cette illustration est pour référence seulement. L’aspect de votre produit peut être différent. Lisez votre manuel avant l’installation. Expliquez le fonctionnement de l’appareil à l’utilisateur selon ce manuel. Cassette Sortie d’air Entrée Sortie d’air d’air 5 ft.

  • Page 33: Système

    SYSTÈME Partie 1 : Généralités 1.1 Description A. Le climatiseur à thermopompe Flexfit Single de Haier doit être de type bi-blocs à capacité variable composé d’une unité extérieure et d’une unité intérieure murale. 1.2 Toxicité A. La thermopompe doit adhérer à la directive RoHS et figurer dans son registre.
  • Page 34 SYSTÈME Nom de Type de système Montage mural modèle et Extérieur 1U12LC2VHA 1U18LC2VHA 1U24LP2VHA 1U36LP2VHA plage de Intérieur AW12LC2VHB AW18LC2VHB AW24LP2VHA AW36LP2VHA fonctionnement Climatisation °F (°C) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) Chauffage °F (°C) 5~75(-15~24) 5~75(-15~24) -4~75(-20-24) -4~75(-20-24) Alimentation Tension, Cycle, Phase V/Hz/ - 208-230/60/1 208-230/60/1 208-230/60/1...
  • Page 35 SYSTÈME Nom de Type de système Conduit étroit Conduit à statique élevée modèle et Extérieur 1U12LC2VHA 1U18LC2VHA 1U24LP2VHA 1U36LP2VHA 1U48LP2VHA plage de Intérieur AD12SL2VHB AD18SL2VHB AM24LP2VHA AM36LP2VHA AM48LP2VHA fonctionnement Climatisation °F (°C) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) Chauffage °F (°C) 5~75(-15~24) 5~75(-15~24) -4~75(-20-24)
  • Page 36 SYSTÈME Nom de Type de système Cassette compacte Large Cassette modèle et Extérieur 1U12LC2VHA 1U18LC2VHA 1U24LP2VHA 1U36LP2VHA 1U48LP2VHA plage de Intérieur AB12SC2VHA AB18SC2VHA AL24LP2VHA AL36LP2VHA AL48LP2VHA fonctionnement Climatisation °F (°C) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) Chauffage °F (°C) 5~75(-15~24) 5~75(-15~24) -4~75(-20-24) -4~75(-20-24) -4~75(-20-24)

  • Page 37: Partie 3 : Exigences D'installation

    SYSTÈME Partie 3 : Exigences d’installation 3.1 Tuyauterie A. Les tuyaux de réfrigérant qui raccordent les unités intérieure et extérieure doivent être fournis par l’installateur. B. La tuyauterie doit être en cuivre recuit de type ACR satisfaisant les normes ASTM B280. C.

  • Page 38: Unité Extérieure

    UNITÉ EXTÉRIEURE Partie 1 : Généralités 1.1 Unité Extérieure A. L’unité extérieure Flexfit Single de Haier doit comporter un condenseur à serpentin avec toutes les commandes précâblées nécessaires à un fonctionnement en douceur. 1.2 Garantie A. L’unité extérieure doit être couverte par la garantie du fabricant sur les pièces. Voyez l’annexe pour des détails sur la garantie complète.

  • Page 39: Unité Intérieure Murale

    UNITÉ EXTÉRIEURE Partie 3 : Composants (suite) 3.9 Tuyauterie en cuivre A. Toute la tuyauterie de raccordement intérieure doit satisfaire la norme ASTM B280 relative à la tolérance de tuyauterie. 3.10 Matière de la carrosserie extérieure A. La carrosserie extérieure doit être fabriquée en acier galvanisé à chaud de nuance commerciale DC51/DC52 avec enduit. 3.11 Dégivrage A.

  • Page 40: Partie 3 : Exigences Électriques

    UNITÉ INTÉRIEURE MURALE Partie 3 : Exigences électriques 3.1 Disjoncteur A. Le câble de connexion doit être continu, sans coupure, sauf si le code local exige un interrupteur d’alimentation à proximité de l’unité intérieure. Modèle Puiss. moteur vent. (HP) AW12LC2VHB 0.054 AW18LC2VHB 0.054...

  • Page 41: Unités Intérieures À Conduits

    UNITÉS INTÉRIEURES À CONDUITS Partie 1 : Généralités 1.1 Description A. L’unité intérieure à conduits complète le système une fois raccordée à l’unité extérieure, et à la tuyauterie et le câblage correspondants achetés localement. 1,2 Garantie A. L’unité intérieure à conduits doit être couverte par la garantie sur les pièces du fabricant. Voyez l’annexe pour des détails sur la garantie complète.

  • Page 42: Partie 4 : Composants

    UNITÉS INTÉRIEURES À CONDUITS Partie 4 : Composants 4.1 Serpentin A. Le serpentin doit être peint d’une couche hydrophile afin d’augmenter l’efficacité de la circulation d’air. B. La tuyauterie en cuivre doit comporter des micro-rainures intérieures afin d’augmenter l’efficacité de transfert de chaleur.

  • Page 43: Unités Intérieures À Cassette

    UNITÉS INTÉRIEURES À CASSETTE Partie 1 : Généralités 1.1 Description A. L’unité intérieure à cassette complète le système une fois raccordée à l’unité extérieure, et à la tuyauterie et le câblage correspondants achetés localement. 1.2 Garantie A. L’unité intérieure à cassette doit être couverte par la garantie sur les pièces du fabricant. Voyez l’annexe pour des détails sur la garantie complète.

  • Page 44: Partie 4 : Composants

    UNITÉS INTÉRIEURES À CASSETTE Partie 4 : Composants 4.1 Serpentin A. Le serpentin doit être peint d’une couche hydrophile afin d’augmenter l’efficacité de la circulation d’air. B. La tuyauterie en cuivre doit comporter des micro-rainures intérieures afin d’augmenter l’efficacité de transfert de chaleur.

  • Page 45: Partie 2: Panneau Standard À Cassette Large 3X3 Pb-950Kb

    UNITÉS INTÉRIEURES À CASSETTE Partie 2: Panneau standard à cassette large 3x3 PB-950KB 2.1 Généralités A. Le panneau PB-950KB doit être commandé séparément au moment de commander l’unité intérieure à cassette. 2.2 Compatibilité A. Le panneau PB-950KB doit être compatible avec les unités intérieures à cassette large FlexFit Pro AL24LP2VHA, AL36LP2VHA et AL48LP2VHA.

  • Page 46: Commandes Et Accessoires

    A. La télécommande doit être compatible avec toutes les unités intérieures murales et à cassette Haier. 1.4 Garantie A. La garantie doit aussi couvrir tous les vices de matière et de fabrication de l’accessoire durant une période de 1 an. Haier fournira, à sa seule discrétion, une commande neuve ou réusinée.

  • Page 47: Partie 3 : Adaptateur Wi-Fi Qawf01A

    3.4 Garantie A. La garantie doit aussi couvrir tous les vices de matière et de fabrication de l’accessoire durant une période de 1 an. Haier fournira, à sa seule discrétion, un régulateur neuf ou réusiné. 3.5 Caractéristiques A. L’adaptateur Wi-Fi doit être compatible avec Google Home.
  • Page 48 NOTES 31-5000407 Rev. 0...

  • Page 49: Garantie Limitée

    Cette garantie couvre tous les vices de matière et de fabrication des pièces mécaniques et électriques contenues dans le Produit (« Pièces défectueuses ») durant une période de cinq (5) ans à partir de la Date d’achat. Haier sur les pièces fournira des pièces neuves ou réusinées ou, à...
  • Page 50 ANNEXE 1 Le «produit» est défini comme étant les unités divisées sans conduits de la marque Haier. Le «Produit» comprend 2 sous-catégories de produits: «Produits d’intérieur et d’extérieur» et «Produits d’installation sélectionnés», définis plus en détail ci-après: «Produits d’intérieur et d’extérieur» peut également être identifié...
  • Page 51 ÍNDICE DIMENSIONES DE LA UNIDAD EXTERIOR ............... . .52 DIMENSIONES DE LA UNIDAD DE PARED .

  • Page 52: Dimensiones De La Unidad Exterior

    DIMENSIONES DE LA UNIDAD EXTERIOR 1U36LP2VHA 1U12LC2VHA 9 5/8 (245 ) 37 3/8(950) 15 5/8(396) 30 3/4 (780 ) 23 5/8(600) 15 7/8(404) 21 1/4(450) 1U18LC2VHA 11 3/8 (288) 31 7/8 (810) 1U48LP2VHA 15 5/8(396) 37 3/8(950) 1U24LP2VHA 37 3/8(950) 15 5/8(396) 23 5/8(600) 15 7/8(404)

  • Page 53: Dimensiones De La Unidad De Pared

    DIMENSIONES DE LA UNIDAD DE PARED AW12LC2VHB AW24LP2VHA 33 5/8 (855 43 7/8(1115) 9 5/8(243) 8 (204) AW18LC2VHB AW36LP2VHA 39 1/4 (997 51 3/4(1316) 10 7/8(275) 9 1/4 (235) 31-5000407 Rev. 0...

  • Page 54: Dimensiones De La Unidad Con Conducto

    DIMENSIONES DE LA UNIDAD CON CONDUCTO AD12SL2VHB AM36LP2VHA 33 1/2 (850) 30 3/4 (780) 2 3/4(70) 59(1500) 56 1/2(1435) flujo de aire air flow flujo de aire air flow 25 1/4 (640) 35 1/8 (892) 50 5/8(1286) 61 514(1556) flujo de aire flujo de aire air flow air flow...

  • Page 55: Dimensiones De La Unidad Tipo Cassette

    DIMENSIONES DE LA UNIDAD TIPO CASSETTE AB12SC2VHA / AB18SC2VHA Barra de suspensión 22 7/16 （ 570） Cuerpo de la unidad 22 7/8 (580) Apertura de techo 23-23 7/8 (585-605) Panel 24 3/8 (620) Más de 59 (1500) a pared en todos los lados. 3/4 (20) 3/4 (20) 22 7/8 (580)

  • Page 56: Espacios Libres Del Sistema

    ESPACIOS LIBRES DEL SISTEMA DESPEJES MÍNIMOS (El aspecto puede variar) Esta imagen sólo sirve como referencia. El aspecto de su producto podrá ser diferente. Lea el manual antes de realizar la instalación. Explique el funcionamiento de la unidad al usuario, de acuerdo con este manual. Cassette Se deberá...

  • Page 57: Sistema

    1.1 Descripción A. El acondicionador de aire con bomba de calor Haier Flexfit Single es un sistema de tipo mini split con capacidad variable, compuesto por una sola unidad de exterior y una sola unidad de interior montada en la pared.
  • Page 58 SISTEMA Nombre Tipo de Sistema Montaje en Pared del Modelo Exterior 1U12LC2VHA 1U18LC2VHA 1U24LP2VHA 1U36LP2VHA y rango de Interior AW12LC2VHB AW18LC2VHB AW24LP2VHA AW36LP2VHA funcionamiento Refrigeración °F (°C) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) Calefacción °F (°C) 5~75(-15~24) 5~75(-15~24) -4~75(-20-24) -4~75(-20-24) Suministro de Voltaje, Ciclo, Fase V/HZ/ - 208-230/60/1 208-230/60/1...
  • Page 59 SISTEMA Nombre Tipo de Sistema Conducto Delgado Conducto con Estática Alta del Modelo Exterior 1U12LC2VHA 1U18LC2VHA 1U24LP2VHA 1U36LP2VHA 1U48LP2VHA y rango de Interior AD12SL2VHB AD18SL2VHB AM24LP2VHA AM36LP2VHA AM48LP2VHA funcionamiento Refrigeración °F (°C) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) Calefacción °F (°C) 5~75(-15~24) 5~75(-15~24) -4~75(-20-24)
  • Page 60 SISTEMA Nombre del Tipo de Sistema Cassette Compacto Cassette Grande Modelo y rango de Exterior 1U12LC2VHA 1U18LC2VHA 1U24LP2VHA 1U36LP2VHA 1U48LP2VHA funcionamiento Interior AB12SC2VHA AB18SC2VHA AL24LP2VHA AL36LP2VHA AL48LP2VHA Refrigeración °F (°C) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) 0~115(-18~46) Calefacción °F (°C) 5~75(-15~24) 5~75(-15~24) -4~75(-20-24) -4~75(-20-24) -4~75(-20-24)

  • Page 61: Parte 3: Requisitos De Instalación

    SISTEMA Parte 3: Requisitos de Instalación 3.1 Lineset A. Las tuberías de refrigerante que conectan las unidades interior y exterior deberán ser suministradas por el instalador. B. La tubería deberá ser de cobre templado tipo ACR, y en cumplimiento con los estándares ASTM B280. C.

  • Page 62: Unidad Exterior

    UNIDAD EXTERIOR Parte 1: General 1.1 Juego de Cables A. La unidad Haier Flexfit Single está compuesta por una bobina de condensación con todos los controles cableados previamente que son necesarios para un funcionamiento correcto. 1.2 Garantía A. La unidad exterior estará cubierta por la garantía de piezas del fabricante. Para acceder a detalles completos de la garantía, consulte el Apéndice.

  • Page 63: Unidad Interior Con Montaje De Pared

    UNIDAD EXTERIOR Parte 3: Componentes (continúa) 3.9 Tubería de Cobre A. Toda la tubería de cobre conectada internamente deberá cumplir con ASTM B280 en relación a la tolerancia de las tuberías. 3.10 Materiales de Cercado Exterior A. El gabinete exterior deberá ser construido de acero galvanizado en caliente de grado comercial DC51/DC52 con cobertura. 3.11 Descongelación A.

  • Page 64: Parte 3: Requisitos Eléctricos

    UNIDAD INTERIOR CON MONTAJE DE PARED Parte 3: Requisitos Eléctricos 3.1 Desconexión Eléctrica A. La conexión del cable deberá ser continua, sin cortes, a menos que el código local requiera una desconexión de la corriente próxima a la unidad interior. Modelo Calificación del Motor del Ventilador (HP) AW12LC2VHB...

  • Page 65: Unidades Interiores Con Conducto

    UNIDADES INTERIORES CON CONDUCTO Parte 1 : Généralités 1.1 Descripción A. La unidad interior con conducto completa el sistema cuando se conecta a la unidad de enlace exterior y a la tubería y cableado suministrados. 1.2 Garantía A. La unidad exterior estará cubierta por la garantía de piezas del fabricante. Para acceder a detalles completos de la garantía, consulte el apéndice.

  • Page 66: Parte 3: Componentes

    UNIDADES INTERIORES CON CONDUCTO Parte 4 : Composants 4.1 Bobina A. La bobina deberá estar pintada con una cobertura hidrolítica, a fin de incrementar la eficiencia del flujo de aire. B. La tubería de cobre deberá poseer micro ranuras, a fin de incrementar las capacidades de transferencia de calor. C.

  • Page 67: Unidades Internas Tipo Cassette

    UNIDADES INTERNAS TIPO CASSETTE Parte 1 : Généralités 1.1 Descripción A. La unidad interior tipo cassette completa el sistema cuando se conecta a la unidad de enlace exterior y a la tubería y cableado suministrados. 1.2 Garantía A. La unidad exterior tipo cassette estará cubierta por una garantía de piezas del fabricante. Para acceder a detalles completos de la garantía, consulte el apéndice.

  • Page 68: Parte 3: Componentes

    UNIDADES INTERNAS TIPO CASSETTE Parte 4 : Composants 4.1 Bobina A. La bobina deberá estar pintada con una cobertura hidrolítica, a fin de incrementar la eficiencia del flujo de aire. B. La tubería de cobre deberá poseer micro ranuras, a fin de incrementar las capacidades de transferencia de calor. C.

  • Page 69: Parte 2: Panel Estándar Tipo Cassette De Tamaño Grande Pb-950Kb 3X3

    PANELES INTERIORES TIPO CASSETTE Parte 2: Panel Estándar Tipo Cassette de Tamaño Grande PB-950KB 3x3 2.1 General A. El panel PB-950KB deberá ser ordenado de forma separada al ordenar la unidad interior tipo cassette. 2.2 Compatibilidad A. El panel PB-950KB será compatible con las unidades interiores tipo Cassette Pro Grandes FlexFit, AL24LP2VHA, AL36LP2VHA y AL48LP2VHA.

  • Page 70: Controles Y Accesorios

    2.3 Compatibilidad A. El control cableado será compatible con todas las unidades interiores de Haier. La conexión a una unidad de montaje de pared requiere un adaptador WK-B. Si se conectan múltiples unidades interiores al control, se requerirá un adaptador WK-B para cada unidad interior.

  • Page 71: Parte 3: Adaptador Wifi Qawf01A

    B. El controlador cableado se conectará al WK-B a través de un cable de 3 clavijas suministrado. 4.3 Compatibilidad A. El adaptador WK-8 será compatible con todas las unidades mini-split y multi-split con montaje de pared de Haier. B. El adaptador WK-B será compatible con los controladores cableados YR-E17, YR-E16B y QACT17A de Haier.
  • Page 72 NOTAS 31-5000407 Rev. 0...

  • Page 73: Garantía Limitada

    Esta garantía cubre todos los defectos de fabricación o de los materiales de las piezas mecánicas y eléctricas pertenecientes de 5 años desde la fecha de al Producto (“Piezas Defectuosas”) durante un período de 5 años desde la Fecha de Compra. Haier le proveerá piezas nuevas compra o reparadas, o el reemplazo de toda o parte de la unidad, a su propia discreción, a su técnico de instalación con licencia de...
  • Page 74 ADJUNTO 1: El “Producto” se define como Unidades Dividless Split de la marca Haier. El “Producto” contiene 2 subcategorías de productos: “Productos para interiores y exteriores” y “Productos de instalación seleccionados”, que se definen a continuación: “Productos para interiores y exteriores”...
