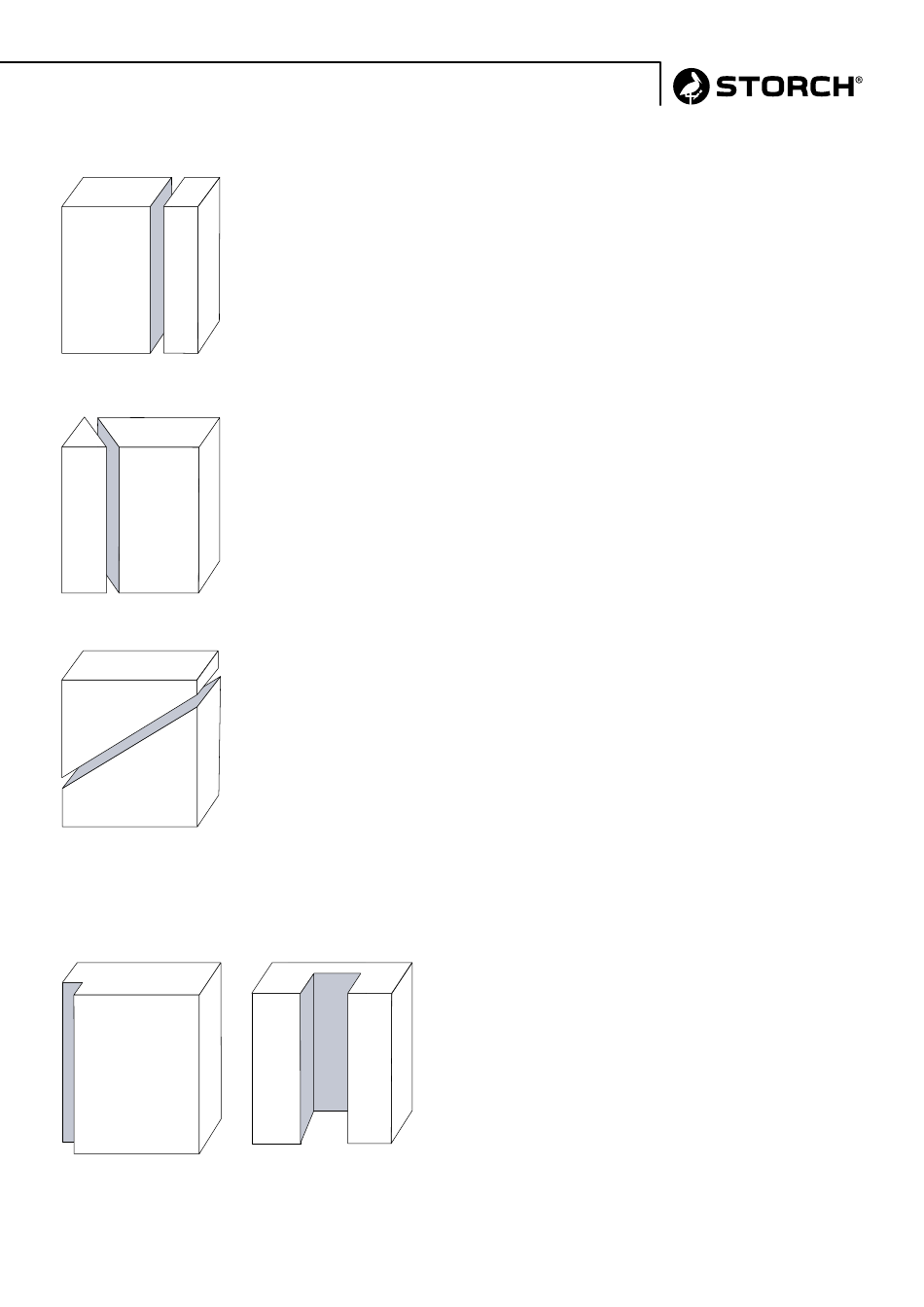

Schnittvarianten
Längs- und Querschnitt
Gehrungsschnitt
Schrägschnitt
Falzschnitt
Gerader Schnitt (Längs- und Querschnitt)
• Dämmplatte auf Auflageschienen (Nr. 8) legen,
• Schneidebügel (Nr. 6) ausziehen,
• Dämmplatte bis zum Zuschnittmaß (benötigte Plattenbreite)
nach links schieben (abzulesen auf der Mess-Skala der Auflageschiene (Nr. 8)
und Bügel leicht durch Dämmplatte führen.
• Für Längs- oder Querschnitte kann die Platte vertikal oder horizontal auf die
Auflageschiene (Nr. 8) gelegt werden.
Gehrungsschnitt
• Gehrungswinkel mittels Messen oder Schmiege
(Art.-Nr. 36 82 00 - nicht im Lieferumfang) am Objekt abnehmen und auf
Dämmplatte übertragen,
• Gehrungshilfe (Nr. 11) nach vorne ausklappen,
Platte auf Auflageschiene (Nr. 8) stellen,
• Feststellschrauben (Nr. 2 und 5) lösen
• Schneidebügel (Nr. 6) nach rechts schwenken, bis die Gehrungshilfe (Nr. 11)
des Schneidbügels (Nr 6.) mit Markierung auf der Dämmplatte übereinstimmt.
Feststellschrauben (Nr. 2 und 5) oben und unten wider festziehen.
Schrägschnitt
• Dachschräge einmalig mittels Messen oder Schmiege
(Art.-Nr. 36 82 00 - nicht im Lieferumfang) auf Dämmplatte übertragen und auf
Auflageschiene (Nr. 8) stellen.
• Schneidebügel ausziehen, Feststellschraube (Nr. 7) für Auflageschiene lösen und
Auflage (Nr. 8) mit Dämmplatte anheben bis Draht des Schneidbügels (Nr. 6)
mit der Markierung auf der Dämmplatte übereinstimmt.
• Feststellschraube (Nr. 7) fixieren und Schneidedraht durch die Platte führen.
Gehrungs-Schrägschnitt
Die Ausführung dieses Schnittes erfolgt wie bei Gehrungsschnitt und Schrägschnitt. Die
Platte kann bei Ausführung des Schrägschnittes, zusätzlich noch auf Gehrung geschnitten
werden.
Tiefenausschnitt
Falz- und Tiefenzuschnitt
• Falzmaß auf Dämmplatte übertragen und auf
Auflageschiene (Nr. 8) stellen.
• Schneidebügel (Nr. 6) bis zum gewünschten
Falzmaß ausziehen und halten.
Das Maß wird an der Skala (Nr.10) am unteren
Winkelprofil des Schneidebügels (Nr. 6) abgele-
sen.
