Accessori:
Lama di appoggio sinistra, n. art. 57 01 05
Supporto per montaggio libero, n. art. 57 00 16 (v. fig. 6)
Punti di montaggio lama di appoggio sinistra

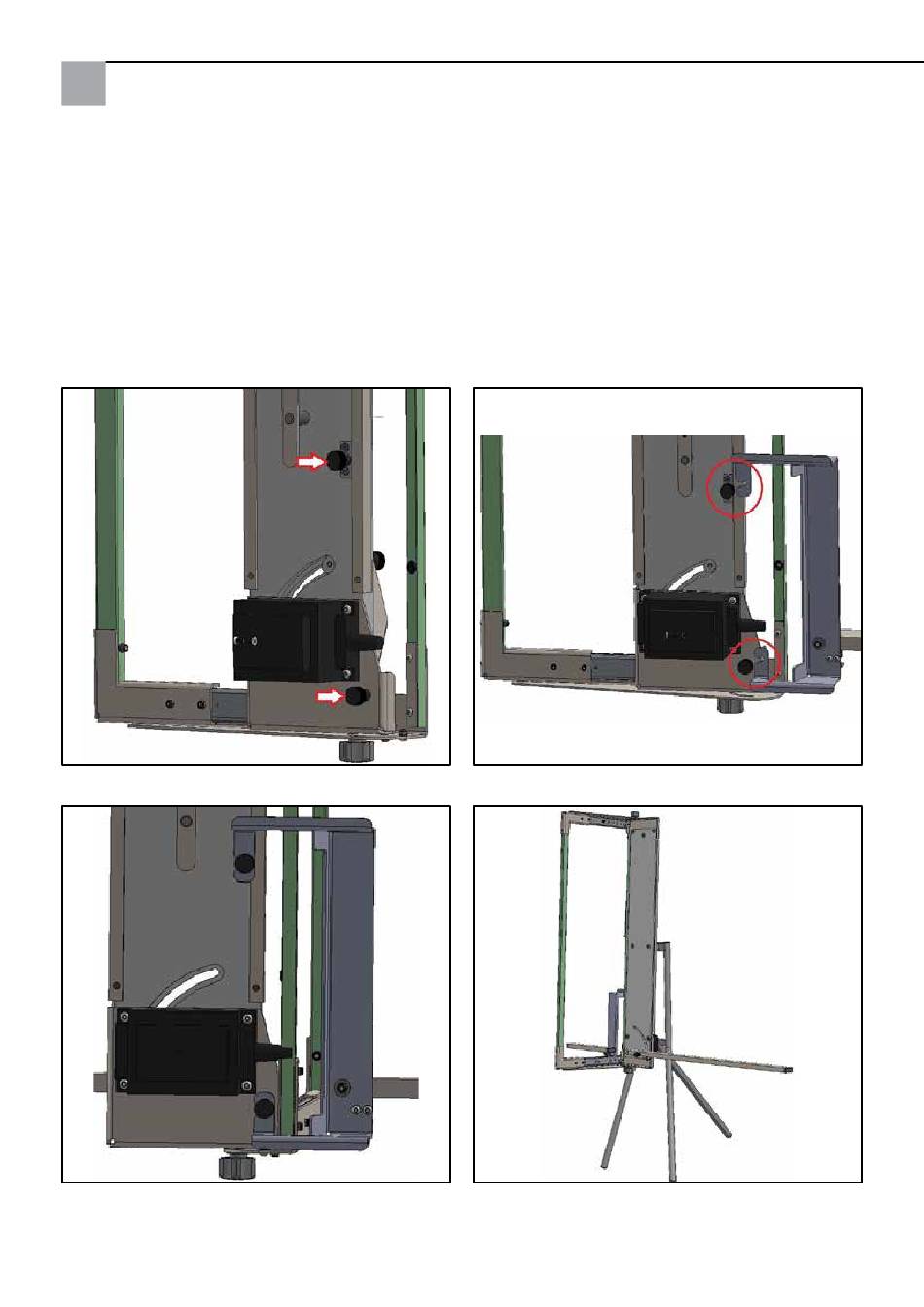

Sul retro della piastra di base del ProCut basic/128 vi sono 2 viti zigrinate (v. freccia fig. 3) per il fissaggio per la lama di
appoggio sinistra. Ruotare queste viti verso sinistra fino all'arresto.
Montaggio
Portare la lama di appoggio sinistra con le lamiere di montaggio fessurate sopra le viti zigrinate (fig. 4) e serrare bene
queste viti. Ora la lama di appoggio sinistra è pronto per l'utilizzo (fig. 5 e 6).
Fig. 3
Fig. 5
Traduzione delle istruzioni originali
Fig. 4
Fig. 6
