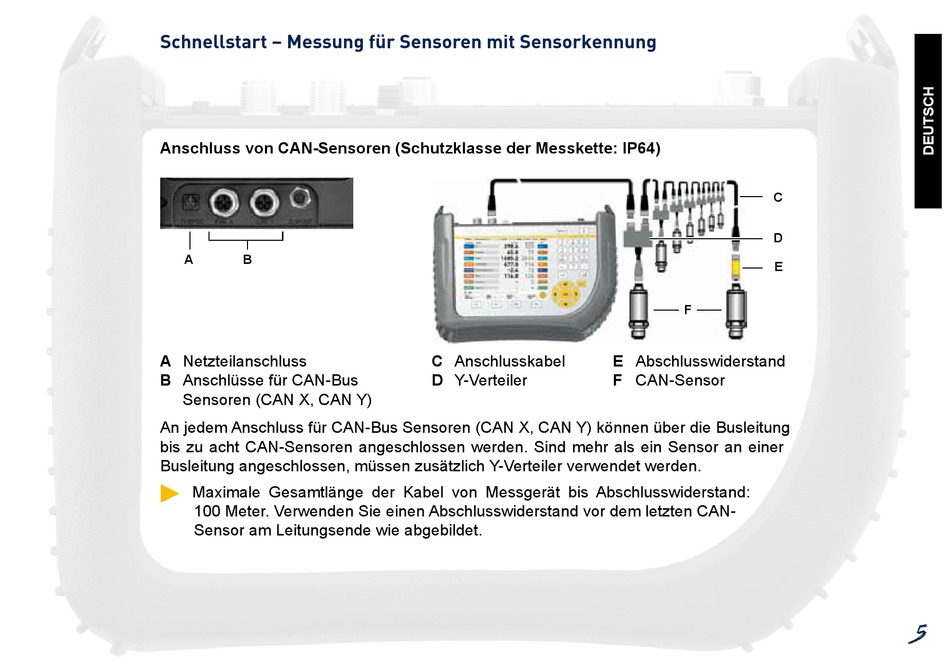

Schnellstart – Messung für Sensoren mit Sensorkennung
Anschluss von CAN-Sensoren (Schutzklasse der Messkette: IP64)
A B
A Netzteilanschluss
B Anschlüsse für CAN-Bus
Sensoren (CAN X, CAN Y)
An jedem Anschluss für CAN-Bus Sensoren (CAN X, CAN Y) können über die Busleitung
bis zu acht CAN-Sensoren angeschlossen werden. Sind mehr als ein Sensor an einer
Busleitung angeschlossen, müssen zusätzlich Y-Verteiler verwendet werden.
Maximale Gesamtlänge der Kabel von Messgerät bis Abschlusswiderstand:
100 Meter. Verwenden Sie einen Abschlusswiderstand vor dem letzten CAN-
Sensor am Leitungsende wie abgebildet.
C Anschlusskabel
D Y-Verteiler
C
D
E
F
E Abschlusswiderstand
F CAN-Sensor
5
