Summary of Contents for Blumfeldt 10032817

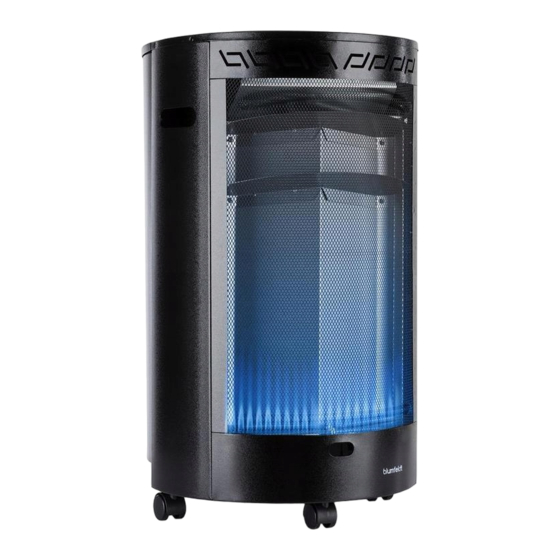

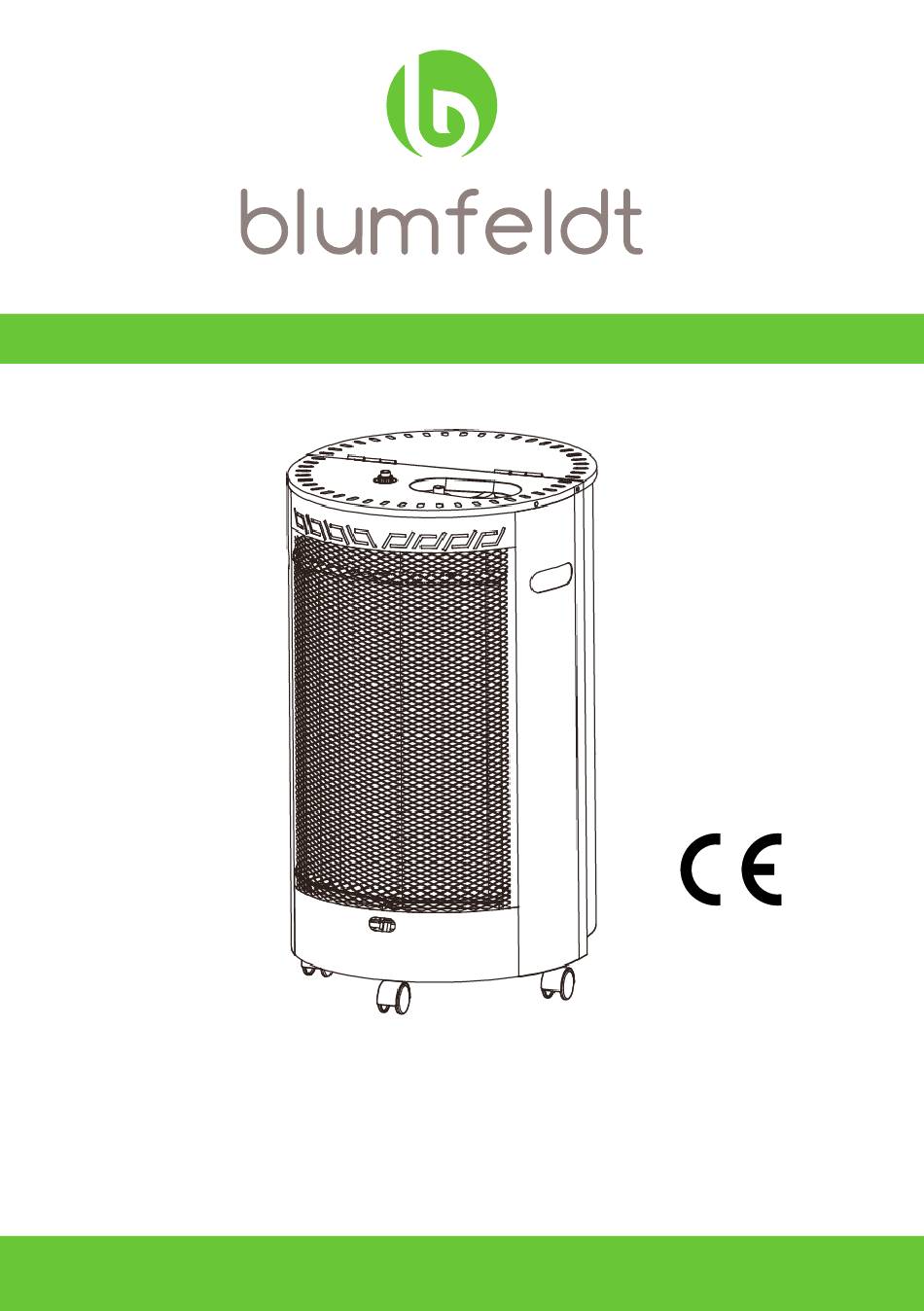

- Page 1 Gasheizgerät 0063-19 Dieses Produkt eignet sich nicht als Hauptheizgerät. This product is not suitable for primary heating purposes. 10032817...
-
Page 2: Table Of Contents
Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. Inhalt Technische Daten Sicherheitshinweise Geräteübersicht Aufbau Gasflaschenanschluss und Lecksuche Bedienung Reparatur und Wartung Konformitätserklärung Technische Parameter Technische Daten Artikelnummer 10032817 Kategorie Druck 50 mbar G30/31 Injektor 1/100 mm 64/64... -
Page 3: Sicherheitshinweise
Sicherheitshinweise • Lesen vor der Benutzung des Gerätes die Bedienungshinweise. Das Gerät muss in Übereinstimmung mit der Anleitung und den örtlichen Bestimmungen montiert werden. • Das Gerät benötigt einen Schlauch und einen Druckregler. Informieren Sie sich bei dem örtlichen Gasversorger, wenn der Schlauch und der Druckregler dem Gerät nicht beiliegen. -
Page 4: Geräteübersicht
Geräteübersicht Obere Abdeckung Gehäusefront Geräteseite Gasflaschenkammertür Rollen Drehschalter Gasventil Gasschlauch A Thermoelementleiter 10 Zünddraht 11 Gasschlauch B 12 Brenner 13 Sauerstoffkontrollsystem 14 elektrische Zündung 15 rückseitige Basis... -
Page 5: Aufbau
Aufbau Hinweise • Beachten Sie, dass die Verpackung und Transportsicherungen vor dem Aufbau entfernt werden müssen. • Nach dem Auspacken auf eventuelle Schäden hin prüfen. Wenn Sie sich nicht sicher sind, wenden Sie sich an qualifizierte Fachleute. Das Verpackungsmaterial darf nicht in der Reichweite von Kindern aufbewahrt werden, weil es möglicherweise eine Gefahr darstellt. -
Page 6: Gasflaschenanschluss Und Lecksuche
Gasflaschenanschluss und Lecksuche • Es können leichte Abweichung auftreten. Dies ist nicht der Qualität geschuldet, sondern unterliegt Verbesserungen am Produkt. • Das Gerät darf nur mit einem Flüssiggasbehälter von unter 15 kg betrieben werden. • Der Druckregler muss die Norm EN12864 erfüllen. Der Schlauch muss die Norm EN1763- 1 erfüllen und nicht länger sein als 50 cm. -
Page 7: Bedienung
Bedienung WARNUNG: • Greifen Sie auf die Bedienelemente und das Gasventil stets von der Seite des Gasheizers • Versuchen Sie nicht den Gasheizer erneut zu entzünden, bevor nicht 5 Minuten vergangen sind. Anzünden Öffnen Sie das Gasventil der Gasflasche. Der Drehknopf muss in der Position stehen. -
Page 8: Reparatur Und Wartung
Reparatur und Wartung Wartung Damit Sie an dem Heizgerät lange Freude haben, führen Sie regelmäßig folgende Wartungsarbeiten aus. • Reparaturen dürfen ausschließlich von qualifizierten Fachleuten ausgeführt werden. • Halten Sie die Oberflächen außen rein. • Reinigen Sie das Gasheizgerät außen mit einem feuchten weichen Schwamm und einem Flüssigreiniger. -
Page 9: Technische Parameter
Technische Parameter Modellkennung(en): 10032817 Indirekte Heizfunktion: nein Direkte Wärmeleistung: 4,2 kW Indirekte Wärmeleistung: n. a. Brennstoff Raumheiz-Emissionen / NOx Bitte Brennstoffart auswählen gasförmig 86 [mg/ kWh ] (GCV) input Angabe Symbol Wert tEinheit Angabe Symbol Wert Einheit Wärmeleistung Brennstoff-Wirkungsgrad (NCV) η... - Page 10 Wärmeeintrag: 4,2 kW G30 305 g/h G31 300 g/h Gase: Propan, Butan oder deren Gemische CE-Registrierung nw. 0063CN7241 Laändercode Kategorie P (mbar) Injektorgröße (1/100 mm) AT-CH-DE I3B/P G30/G31 64/64 AT-CH-DE-NL 69/69 FR-GB-IE-PT 28-30 BE-CY-CH-CZ- 28-30/37 G30/G31 FR-ES-GB- GR-IE-IT-PT- 28-30/37 G30/G31 SK-SI-TR BG-HR-CH-CY-...
- Page 11 Contents Specifications Safety Instructions Parts List Assembly Gas Requirements & Checking For Leaks Operating Instruction Servicing & Maintenance Declaration of Conformity Technical Parameters Specifications Item number 10032817 Category Pressure 50 mbar G30/31 Injector 1/100 mm 64/64...
-
Page 12: Safety Instructions
Safety Instructions PLEASE READ THE INSTRUCTIONS BEFORE USING THE APPLIANCE. THE APPLIANCE MUST BE INSTALLED IN ACCORDANCE WITH THE INSTRUCTIONS AND LOCAL REGULATIONS. • The appliance requires a hose and regulator, please check your local gas supplier if they are not supplied with the appliance. •... -
Page 13: Parts List
Parts List Rear top panel Front housing panel Left/right side panel Tank cover assembly Wheels Control knob Gas valve Gas pipe A Thermocouple wire 10 The wire of electric Ignition 11 Gas pipe B 12 Blue flame burner 13 ODS (Oxygen Depletion System) 14 Electric ignition 15 Bottom base... -
Page 14: Assembly
Assembly Notes: • Before assembly, make sure all packing and transit protection material must be removed. • After removing the heater from its packaging, check it for damage: if you are unsure, do not use the appliance and contact qualified service personnel. -
Page 15: Gas Requirements & Checking For Leaks
Gas Requirements & Checking For Leaks • Small deviations may occur. This is not related to quality but subject to improvements. • The appliance must only be powered with LPG gas less than 15-kg cylinder. • The regulator must be EN12864 approved and the hose must be EN1763-1 approved with a length less than 50 cm. -
Page 16: Operating Instruction
Operating Instruction WARNING: ALWAYS ACCESS THE CONTROLS AND CYLINDER VALVE FROM THE SIDE OR THE REAR OF THE HEATER. DO NOT ATTEMPT TO RE-LIGHT UNTIL 5 MINUTES HAVE ELAPSED. Light the heater Open the valve on the gas cylinder. The control knob must be aligned with the position. -
Page 17: Servicing & Maintenance
Servicing & Maintenance To enjoy years of outstanding performance from your heater, make sure you perform the following maintenance activities on a regular basis: • The repair should only be performed by qualified service person. • Keep exterior surfaces clean. •... -
Page 18: Technical Parameters
Technical Parameters Model identifier(s): 10032817 Indirect heating functionality: no Direct heat output: 4.2 kW Indirect heat output: N/A Fuel Space heating emissions / NOx Select fuel type gaseous 86 [mg/ kWh ] (GCV) input Item Symbol Value Unit Item Symbol... - Page 19 Heat input: 4,2 kW G30 305 g/h G31 300 g/h Gas types: propane, butane or mixtures CE registration nw. 0063CN7241 Country Code Category P (mbar) Injector size (1/100 mm) AT-CH-DE I3B/P G30/G31 64/64 AT-CH-DE-NL 69/69 FR-GB-IE-PT 28-30 BE-CY-CH-CZ- 28-30/37 G30/G31 FR-ES-GB- GR-IE-IT-PT-...
