Elkay EMASM Installation And Use Manual page 3

Surface mount bottle filling station
Table of Contents

Advertisement

IMPORTANT!
INSTALLATION NOTES:
• Ensure wall is structurally sound to bear the loads imparted by the Surface Mount Bottle Filler.
• Ambient air temperature limits: 10°C - 38°C (50°F - 100.4°F). Climate Class SN-ST.
• Not suitable for installation in areas where water jets could be used.
7/16" X 3/4"
11mm X 19mm
17 7/8"
OBROUND
454mm
MOUNTING
7"
HOLE (6)
178mm
"C"
22"
25 7/8"
559mm
658mm
3/8"
9.5mm
3"
WATER
76mm
INLET
"A"
40 1/2"
1029mm
ADA HEIGHT
WATER COOLER
FINISHED FLOOR
LEGEND:
A = RECOMMENDED WATER SUPPLY LOCATION ; 1/2" IPS MAXIMUM PIPE SIZE. SERVICE STOP VALVE NOT FURNISHED.
B = RECOMMENDED WASTE LOCATION. WASTE SHOWN IN WALL BUT MAY BE BEHIND WALL.
OUTLET 1-1/4" O.D. (TRAP NOT FURNISHED)
C =7/16" X 3/4" OBROUND MOUNTING HOLES FOR FASTENING BACKPLATE TO WALL.
EMASM*A

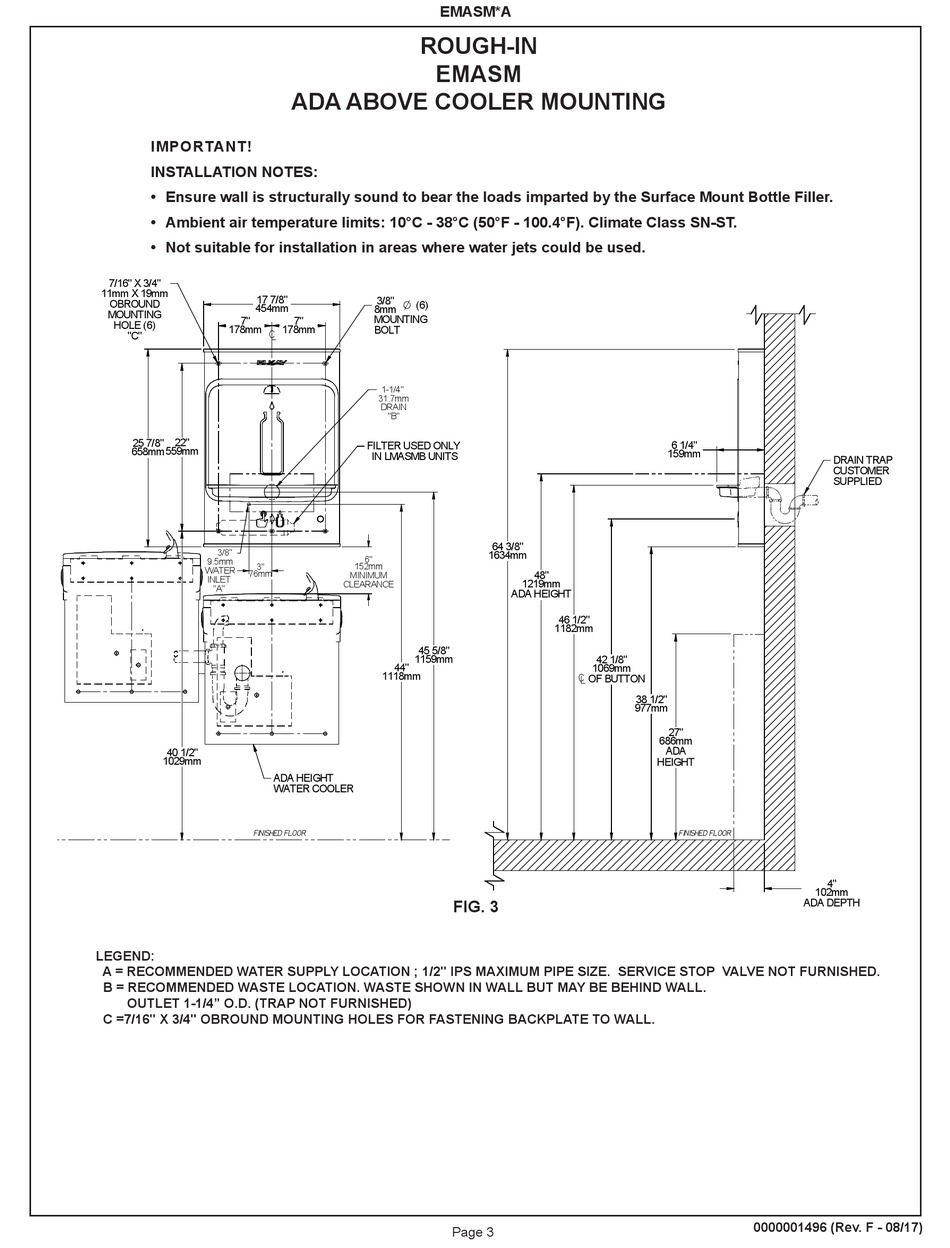

ROUGH-IN
EMASM
ADA ABOVE COOLER MOUNTING
3/8"
(6)
O
8mm
MOUNTING
7"
178mm
BOLT
1-1/4"
31.7mm
DRAIN
"B"
FILTER USED ONLY
IN LMASMB UNITS
6"
152mm
MINIMUM
CLEARANCE
45 5/8"
1159mm
44"
1118mm
FIG. 3
Page 3
159mm
64 3/8"
1634mm
48"
1219mm
ADA HEIGHT
46 1/2"
1182mm
42 1/8"
1069mm
‰ OF BUTTON
38 1/2"
977mm
686mm
ADA
HEIGHT
6 1/4"
DRAIN TRAP
CUSTOMER
SUPPLIED
27"
FINISHED FLOOR
4"
102mm
ADA DEPTH
0000001496 (Rev. F - 08/17)
