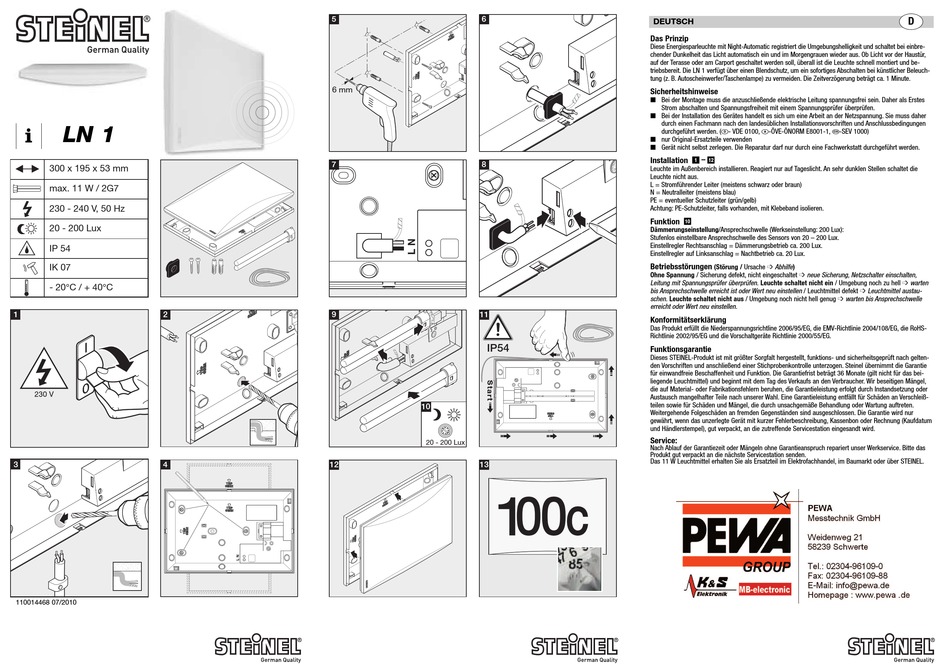

PEWA STEINEL LN 1 Manual

LN 1
i
300 x 195 x 53 mm
max. 11 W / 2G7
230 - 240 V, 50 Hz
20 - 200 Lux
IP 54
IK 07
- 20°C / + 40°C
1 2
3 4
110014468 07/2010
5 6
6 mm
7 8
9 11
IP54
10
20 - 200 Lux
12 13
DEUTSCH
D E U T S C H
Das Prinzip
Diese Energiesparleuchte mit Night-Automatic registriert die Umgebungshelligkeit und schaltet bei einbre-
chender Dunkelheit das Licht automatisch ein und im Morgengrauen wieder aus. Ob Licht vor der Haustür,
auf der Terasse oder am Carport geschaltet werden soll, überall ist die Leuchte schnell montiert und be-
triebsbereit. Die LN 1 verfügt über einen Blendschutz, um ein sofortiges Abschalten bei künstlicher Beleuch-
tung (z. B. Autoscheinwerfer/Taschenlampe) zu vermeiden. Die Zeitverzögerung beträgt ca. 1 Minute.
Sicherheitshinweise
Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes
Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
Bei der Installation des Gerätes handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher
durch einen Fachmann nach den landesüblichen Installationsvorschriften und Anschlussbedingungen
durchgeführt werden. ( D - VDE 0100, A -ÖVE-ÖNORM E8001-1,
nur Original-Ersatzteile verwenden
Gerät nicht selbst zerlegen. Die Reparatur darf nur durch eine Fachwerkstatt durchgeführt werden.
a a
–
Installation
1 12
Leuchte im Außenbereich installieren. Reagiert nur auf Tageslicht. An sehr dunklen Stellen schaltet die
Leuchte nicht aus.
L = Stromführender Leiter (meistens schwarz oder braun)
N = Neutralleiter (meistens blau)
PE = eventueller Schutzleiter (grün/gelb)
Achtung: PE-Schutzleiter, falls vorhanden, mit Klebeband isolieren.
a
Funktion
10
Dämmerungseinstellung/Ansprechschwelle (Werkseinstellung: 200 Lux):
Stufenlos einstellbare Ansprechschwelle des Sensors von 20 – 200 Lux.
Einstellregler Rechtsanschlag = Dämmerungsbetrieb ca. 200 Lux.
Einstellregler auf Linksanschlag = Nachtbetrieb ca. 20 Lux.
Betriebsstörungen
(Störung / Ursache Abhilfe)
Ohne Spannung / Sicherung defekt, nicht eingeschaltet neue Sicherung, Netzschalter einschalten,
Leitung mit Spannungsprüfer überprüfen. Leuchte schaltet nicht ein / Umgebung noch zu hell
bis Ansprechschwelle erreicht ist oder Wert neu einstellen / Leuchtmittel defekt
schen. Leuchte schaltet nicht aus / Umgebung noch nicht hell genug
erreicht oder Wert neu einstellen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtline 2006/95/EG, die EMV-Richtlinie 2004/108/EG, die RoHS-
Richtlinie 2002/95/EG und die Vorschaltgeräte Richtlinie 2000/55/EG.
Funktionsgarantie
Dieses STEINEL-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach gelten-
den Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. Steinel übernimmt die Garantie
für einwandfreie Beschaffenheit und Funktion. Die Garantiefrist beträgt 36 Monate (gilt nicht für das bei-
liegende Leuchtmittel) und beginnt mit dem Tag des Verkaufs an den Verbraucher. Wir beseitigen Mängel,
die auf Material- oder Fabrikationsfehlern beruhen, die Garantieleistung erfolgt durch Instandsetzung oder
Austausch mangelhafter Teile nach unserer Wahl. Eine Garantieleistung entfällt für Schäden an Verschleiß-
teilen sowie für Schäden und Mängel, die durch unsachgemäße Behandlung oder Wartung auftreten.
Weitergehende Folgeschäden an fremden Gegenständen sind ausgeschlossen. Die Garantie wird nur
gewährt, wenn das unzerlegte Gerät mit kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum
und Händlerstempel), gut verpackt, an die zutreffende Servicestation eingesandt wird.
Service:
Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch repariert unser Werkservice. Bitte das
Produkt gut verpackt an die nächste Servicestation senden.
Das 11 W Leuchtmittel erhalten Sie als Ersatzteil im Elektrofachhandel, im Baumarkt oder über STEINEL.
1 1 12 12
D
-SEV 1000)
warten
Leuchtmittel austau-
warten bis Ansprechschwelle
