Desription des élements de commande

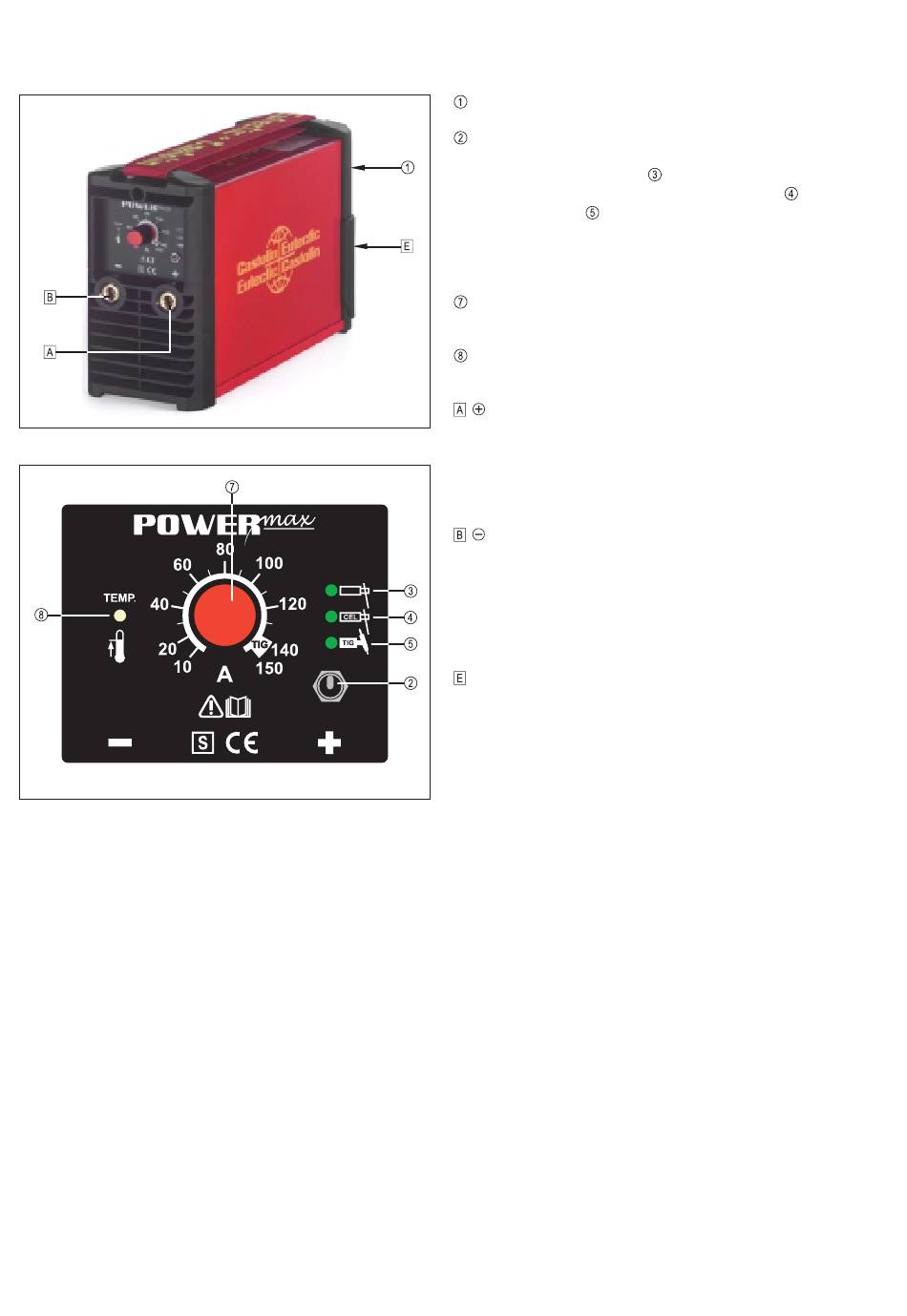

Fig.4 Vue de face / derrière de POWERmax
Fig.5 Eléments de commande et voyants du panneau de commande
Interrupteur principal
Commutateur procédé ... sert à la sélection du procédé de
soudage
- Soudage à la baguette
- Soudage à la baguette avec électrode CEL
- Soudage TIG
Remarque ! Le procédé de soudage sélectionné reste enregi-
stré même une fois la prise secteur débranchée.
Régulateur du courant de soudage ... possibilité de régler
en continu le courant de soudage
Voyant Dérangement allumé lorsque la température à
l'intérieur de l'appareil est trop élevée
- Prise de courant à verrouillage à baïonnette ... pour
raccorder
- le câble de soudage à la baguette ou le câble de mise à
la masse lors du soudage à la baguette (suivant le type
d'électrode utilisé)
- le câble de mise à la masse lors du soudage TIG.
- Prise de courant à verrouillage à baïonnette ... pour
raccorder
- le câble de soudage à la baguette ou le câble de mise à
la masse lors du soudage à la baguette (suivant le type
d'électrode utilisé)
- la torche de soudage lors du soudage TIG (raccordement
électrique)
Filtre antipoussière... dans la zone d'aspiration du ventila-
teur
- empêche que l'intérieur du boîtier ne s'encrasse en cas
de forte émission de poussières.
Remarque ! Il est recommandé de n'utiliser la source de
courant qu'avec un filtre antipoussière.
