Parameter Kennlinie (für das Verfahren
Stabelektroden-Schweissen mit CEL-
Elektrode)
Der Parameter Kennlinie dient zur Einstellung der Neigung für
die fallende Schweißstromkennlinie. Beim Verschweißen von
Zellulose-Elektroden, ist die Neigung der Kennlinie maßgebli-
ches Kriterium für die Schweißeigenschaften.
Bei Tendenz zum Festkleben der Zellulose-Elektrode, den
Parameter Kennlinie auf eine höhere Stufe einstellen (flache
Kennlinie).
Stufe 0 ...... weicher und spritzerarmer Lichtbogen (senkrechte
Kennlinie = Konstantstrom)
Stufe 3 ...... harter und stabiler Lichtbogen (flache Kennlinie)
4 A/V (Werkseinstellung)
2,7 A/V
1,3 A/V
0 A/V (keine LED = Konstantstrom)
U (V)
Konstantstrom
eingestellter
Schweißstrom
Stufe:

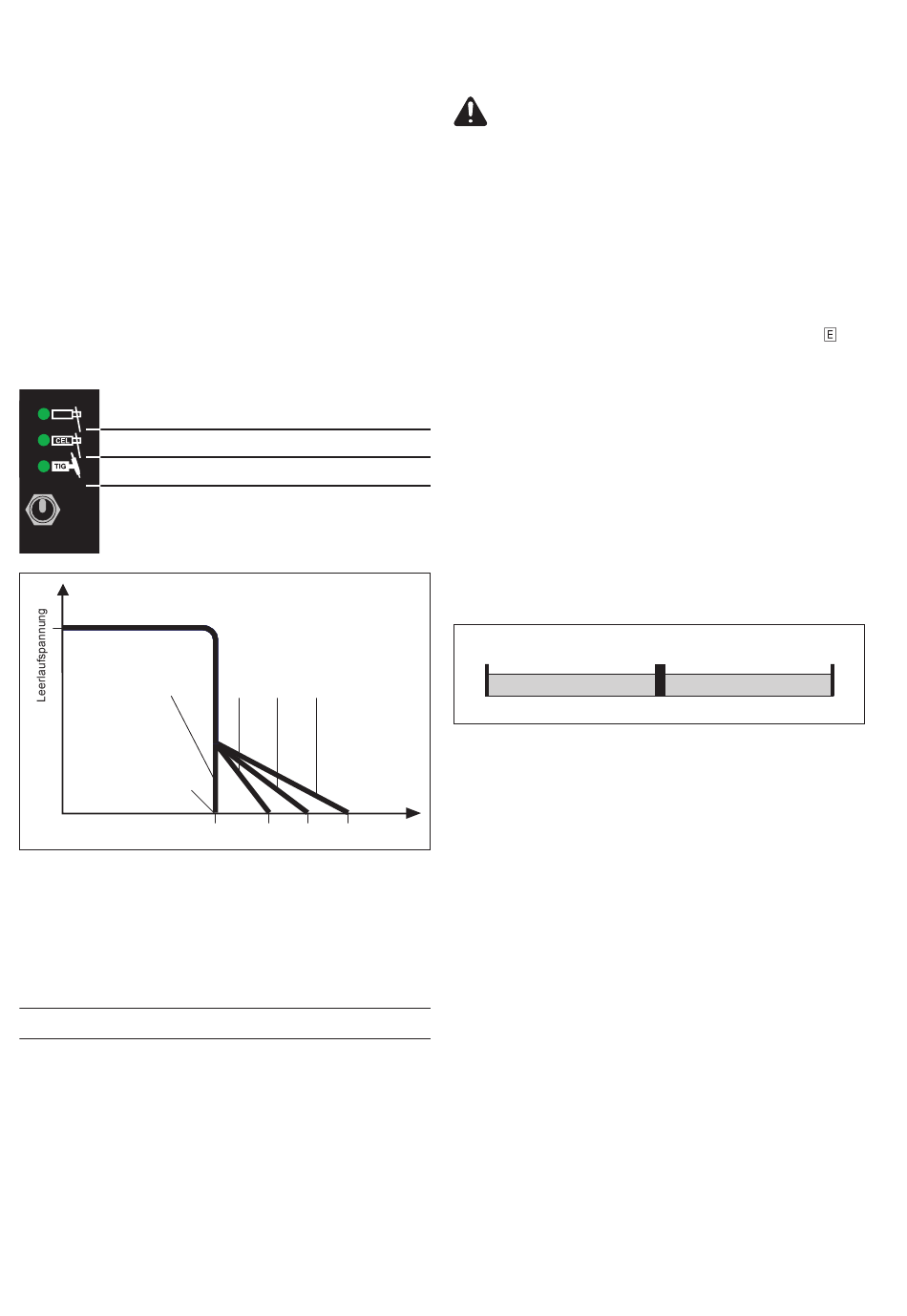

Abb.11 CEL-Schweißen: Einstellung Parameter Kennlinie
Tabelle Werkseinstellung für Parameter
In nachfolgend dargestellter Tabelle befinden sich die Werks-
einstellungen zu den oben beschriebenen Parametern.
"Dynamik"
40 A
1 A/V 2 A/V 3 A/V
0 1 2 3
"Kennlinie"
4 A/V

Pflege und Wartung

Achtung! Vor Öffnen des Schweißgerätes, Gerät ab-
schalten, Netzstecker ziehen und ein Warnschild gegen
Wiedereinschalten anbringen - gegebenenfalls Elkos
entladen.
Um das Schweißgerät über Jahre hinweg einsatzbereit zu
halten sind folgende Punkte zu beachten:
- Sicherheitstechnische Inspektion laut vorgegebenen Inter-
vallen durchführen (siehe Kapitel „Sicherheitsvorschriften")
- Je nach Aufstellort, aber mindestens zweimal jährlich, Gerä-
teseitenteile entfernen und das Schweißgerät mit trockener,
reduzierter Druckluft sauberblasen. Elektronische Bauteile
nicht aus kurzer Entfernung anblasen.
- Bei starkem Staubanfall den Einsatz des Staubfilters
die Kühlluftkanäle reinigen.
Generatorbetrieb
Die Stromquelle ist uneingeschränkt generatortauglich, wenn
die maximal abgegebene Scheinleistung des Generators min-
destens 6 kVA beträgt.
Hinweis! Die abgegebene Spannung des Generators darf den
in Abb.12 dargestellten Bereich keinesfalls unter- oder über-
schreiten.
195 V~
-15%
Abb.12 Toleranzbereiche der Netzspannung
I (A)
10
230 V~
+15%
und
265 V~
