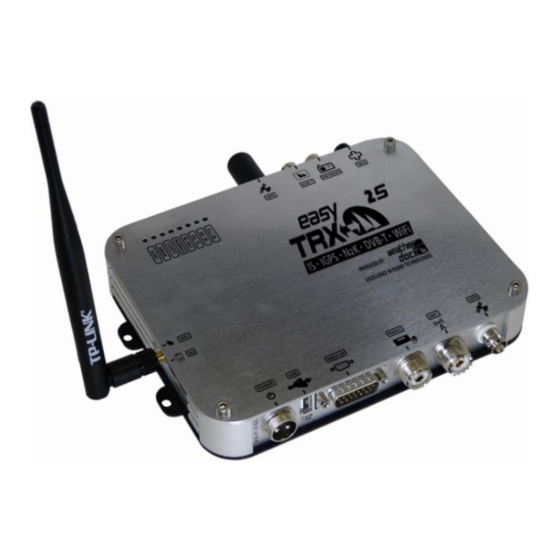

Weatherdock easyTRX2S Series Manual

Class b ais cs transceiver, stand 1.8
Hide thumbs Also See for easyTRX2S Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

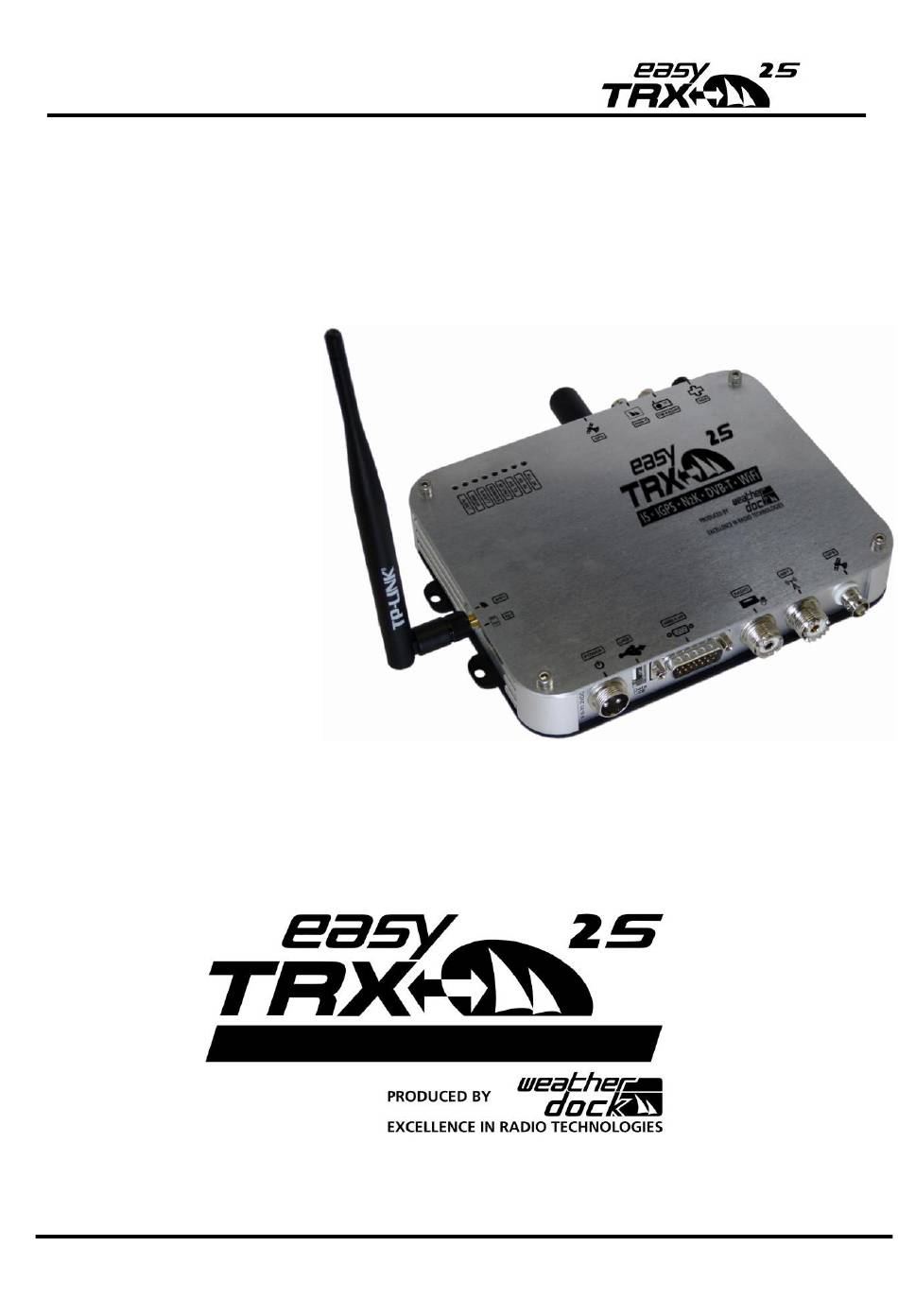

Page 1 of 131
Handbuch
easyTRX2S – Serie
Class B AIS CS Transceiver
Stand 1.8
Weatherdock AG
Sigmundstraße 180
D-90431 Nürnberg
Tel. :+49 911 37 66 38 30
Fax: +49 911 37 66 38 40
Web: www.weatherdock.com
Email: support@weatherdock.de
DIES BITTE ZUERST LESEN!
Weatherdock AG
Sigmundstraße 180
D-90431 Nürnberg
Tel.: +49 911 376638 30
www.weatherdock.de

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Weatherdock easyTRX2S Series

Summary of Contents for Weatherdock easyTRX2S Series

  • Page 1 Page 1 of 131 Handbuch easyTRX2S – Serie Class B AIS CS Transceiver Stand 1.8 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel. :+49 911 37 66 38 30 Fax: +49 911 37 66 38 40 Web: www.weatherdock.com Email: support@weatherdock.de DIES BITTE ZUERST LESEN! Weatherdock AG Sigmundstraße 180...
  • Page 2 BEILAGEN ZU DIESEM MANUAL BEIGELEGT. BITTE NEHMEN SIE SICH DIE ZEIT DAS MANUAL SORGFÄLTIG ZU LESEN, UM GERÄTE DER EASYTRX2S SERIE IN VOLLER TIEFE UND MIT ALLEN MÖGLICHKEITEN NUTZEN ZU KÖNNEN. WARNUNG Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 3 MICROSOFT .NET FRAMEWORK V2.0: COPYRIGHT © 2005 MICROSOFT CORPORATION ALLE WARENZEICHEN, DIE IN DIESEM DOKUMENT VERWENDET WERDEN SIND EIGENTUM DER GENANNTEN FIRMEN COPYRIGHT © 2010 WEATHERDOCK AG WEITERGABE SOWIE VERVIELFÄLTIGUNG DIESER UNTERLAGE, VERWERTUNG UND MITTEILUNG IHRES INHALTES SIND NICHT GESTATTET, SOWEIT NICHT AUSDRÜCKLICH ZUGESTANDEN.
  • Page 4 Transceiver Geräte in Deutschland bei der Bundesnetzagentur benötigen, finden Sie als PDF-Datei zum Ausdrucken auf der beiliegenden CD. Zulassungsnummer BSH: BSH/46162/4320939/10 Bundesamt für Seeschifffahrt und Hydrographie (BSH) Bernhard-Nocht-Straße 78 20359 Hamburg Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 5: Table Of Contents

    CPA-Alarm ............... 30 Anker-Alarm ............32 WLAN ..............34 5.8.1 Mehrere Wifi Verbindungen ....... 34 5.8.2 Internet und AIS Daten gleichzeitig ....35 5.8.3 Zurücksetzen der WIFI Einstellungen ....39 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 6 Technische Daten ............61 Kontakt und Produktunterstützung........ 64 Lizenzvereinbarung ............65 Gewährleistung ............... 65 What is AIS??? – In a nutshell .......... 73 Commissioning of an easyTRX2S transceiver ....78 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 7 Die empfohlenen Mindestanforderungen an das System sind: • Microsoft Windows® XP SP2 oder Microsoft Windows® 7/8/10 • Bildschirm Auflösung mindestens 1024 x 768 • Mindestens 1 freie USB Schnittstelle Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 8: Was Ist Ais? - Kurzüberblick

    Daten übertragen werden können. Die dynamischen Schiffsdaten werden dabei sehr häufig übertragen im Vergleich zu den statischen und reisebezogenen Daten, die nur in Minutenintervallen ausgesandt werden. Die Aussendungen der Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 9: Welche Ais Standards Gibt Es Und Sind Aktuell Gültig

    1.2 Zusammengefasster (gekürzter) Inhalt der “Class A” Norm: EN61993-2-2002 Das Telegramm einer “Class A” Übermittlung beinhaltet 3 verschiedene Nachrichtentypen: Dynamische Informationen: • MMSI Nummer • Position des Schiffes(abgeleitet durch das schiffseigen GPS) Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 10 Die statischen Informationen wie die fahrspezifischen Informationen werden alle 6 min übertragen. Die Daten werden nach der angegebenen Zeit wechselweise auf dem einen (161.975 MHz) und dann auf dem anderen Kanal (162.025MHz) gesendet. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 11 Die oben erwähnten Wiederholraten gelten für den Normalbetrieb. Der „Class B“ Sender hat keinen eigenen Automatismus um die Wiederholrate eigenständig, ausgenommen den oben erwähnen Werten, zu ändern. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 12: Lieferumfang

    Das Kabel für die Stromversorgung, den Datentransfer und den Anschluss externe Schalter, Länge Datenkabel/ext. Schalter: 2,4m Länge Stromkabel: 1,5m • Diese Bedienungsanleitung • Installation CD für die Software zum Programmieren der schiffsspezifischen Daten Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 13: Inbetriebnahme Eines Easytrx2S Transceivers

    LED für 1 sec auf, dann die restlichen LEDs für wiederum 1 sec. Der easyTRX2S hat keinen eigenständigen Schalter. Wird dieser mit 12- 24V DC verbunden, schaltet sich dieser direkt an. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 14 Antenne sein, aber auch z.B. ein Fehler in der Hardware. Nutzen Sie das Programming-Tool zur genaueren Fehleranalyse • SAFETY, diese LED leuchtet auf, wenn das Gerät eine Safety Message gesendet hat. • WARNING Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 15 • AIS RX Diese LED blinkt jedes Mal, wenn ein AIS Telegramm empfangen wurde. • All OK Diese LED ist permanent an, wenn alle Funktionen einwandfrei funktionieren. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 16: Mechanische Und Elektrische Anschluss -Empfehlungen

    Betriebsspannung & max. 200mA (Funktion kann per Software CPA und AIS S.A.R.T. Alarm (braun/weiß) definiert werden) Datenkabel: NMEA IN 4800 oder 38400 Baud (braun/gelb) SUB D 15 Multiplexer-Eingang Stecker Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 17: Kabelbelegung

    Page 17 of 131 4.1 Kabelbelegung: Abbildung 3 - Kabelfarben Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 18 Page 18 of 131 Abbildung 4-Anschlussschema Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 19: Vorgehensweise Programmierung

    Wählen Sie zunächst den COM-Port aus, an dem das easyTRX2S Gerät angeschlossen ist und drücken Sie auf „Connect“ Erst nachdem Sie das grüne Feld „Connected“ erhalten haben, sollten Sie Ihre Schiffsdaten eingeben. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 20 Standardmäßig ist eine minimale Ausgabe von GPS-Datensätze (RMC, GGA) eingestellt. Man kann die Ausgabe komplett abstellen oder auch auf maximale Information (RMC, GGA, GSV, VTG, GLL, und GSA) einstellen, falls der Kartenplotter dies erfordert. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 21: Diagnostics

    Abbildung 5-Statische Daten 5.2 Diagnostics Wenn man in der Software auf den Reiter "Diagnostics" klickt, bekommt man eine Reihe von Informationen, die den Zustand des easyTRX2S Gerätes anzeigen. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 22 • "GPS Error“: Steht immer auf >10 m. Dient als Hinweis über die Genauigkeitsklasse des internen GPS. In der Regel ist das GPS des TRX2S genauer als 10m. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 23 Kurzschluss oder das Antennenkabel ist unterbrochen, steht hier "Error". Das Verhältnis von Forward zu Reversepower sollte min. 3:1 sein, also der dreifache Ausgangswert als der reflecktierte Wert. Je höher der Forward-Wert ist, desto besser. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 24: Ais Sende-Informationen

    Zeit nach der letzten Sendung vergangen ist. Das können bis zu 3 min sein, wenn Sie weniger als 2 Knoten fahren oder 30 sec bei schnellerer Fahrt. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 25: Received Data

    Da die statischen AIS-Informationen immer alle 6 min ausgesendet werden, müssen Sie ca. 15 min warten bis Sie zu allen AIS-Zielen auch die Schiffsnamen sehen. Bei weit entfernten AIS-Zielen kann es sein, Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 26: Aufzeichnung Sd-Karte

    Der Reiter "SD Card" zeigt den Zustand der SD-Karten Aufzeichnung an. Ist eine SD-Karte im Gerät und richtig formatiert, so ist der Punkt "Ready for Logging" markiert. Die Aufzeichnung finden somit statt. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 27 Einmal formatiert, können Sie jederzeit die SD-Karte entnehmen. Es gehen keine Daten verloren. Bei einem Spannungsabfall werden die zuletzt empfangenen Daten noch gespeichert. Auch hier gibt es keinen Datenverlust durch Unterspannung. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 28: Auslesen Der Aufgezeichneten Daten

    Sie diese aus dem easyTRX2S herausnehmen und in einen SD- Kartenschacht oder geeigneten Adapters Ihres PCs stecken.  Starten Sie nun das SD-Analysetool Dieses oder unserer Homepage www.easyais.com/download-2/software/easytrx2s-software zum kostenlosen Download erhältlich. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 29 Wählen Sie nun Start / End-Datum sowie die Zeit des Tracks aus, welchen Sie angezeigt bekommen möchten. Wichtig: Nur Daten in Fett-Schrift enthalten Informationen. Im Bild oben wäre dass dann zum Beispiel der 20. Oktober 2015. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 30: Cpa-Alarm

    Auch hier wird die Einstellung mit "Program" in den easyTRX2S übernommen und kann mit "Read" kontrolliert werden. ACHTUNG: Nur Schiffe, die AIS an Bord haben und welches einwandfrei funktioniert, können in den easyTRX2S Transceiver den CPA-Alarm Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 31 Eine weitere Alarmierung tritt auf, wenn ein AIS-SART (AIS-Search-and- Rescue-Transmitter) (z.B. der easyRESCUE, als Zubehör erhältlich) empfangen wurde. Dieser Seenotfall-Sender bewirkt, dass der easyTRX2S oder die anderen Geräte aus der Serie mehrmals die CPA- Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 32: Anker-Alarm

    Alarm. Somit ist der Alarmierungs-Radius nicht zu klein zu wählen. Der Hardware-Schalter des easyTRX2S ist standardmäßig auf die Funktion „RX Only“ (oder Silent) eingestellt, siehe “Switch Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 33 PC oder Laptop zur Aktivierung nicht braucht. Im Falle des Anker-Alarms blinkt die LED und der „easyCPA“ piepst permanent. Abbildung 11-Ankeralarm Spezifikation CPA-/Anker-Alarm(Braun-/weiß+): Spannung = Betriebsspannung des easyTRX2S(12-24VDC), max. Strom = 0,2A Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 34: Wlan

    D.h. Sie können sich z.B. per Notebook, iPad und Tablet in das WIFI Netzwerk einwählen und mit diesen Geräten eine Navigationssoftware betreiben. Dafür ist folgende Einstellung (standardmäßig aktiviert) zu wählen: Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 35: Internet Und Ais Daten Gleichzeitig

    Sie können den easyTRX2S so einstellen, dass dieser sich mit Ihren Heimrouter/Hafenrouter/Router an Bord verbindet und seine Daten über den Router weiterleitet. D.h. alle Clients, die mit dem Router verbunden sind, können im Internet surfen Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 36 Punkt mit “Change Wifi Settings” Es öffnet sich zusätzlich ein “Wi-Fi Help” Fenster notwendigen Schritten.  Wenn Sie das WIFI-Setup zum ersten Mal ausführen erscheint das folgende Fenster: Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 37 In dem nächsten Fenster tragen Sie nur das Passwort (1)ihres WIFI Netzes ein und Bestätigen Sie mit „Apply“ (2).  Bitte ändern Sie keine weiteren Einstellungen auf dieser Seite! Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 38 PC, Tablet, …” aus, damit die IP des easyTRX2S noch mal ermittelt werden kann. Über die ermittelte IP und den Port 8080 können alle Clients, die mit dem Accesspoint verbunden sind, die Daten vom easyTRX2- S abgreifen. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 39: Zurücksetzen Der Wifi Einstellungen

    5.8.3 Zurücksetzen der WIFI Einstellungen Falls Sie sich direkt mit dem easyTRX2-S verbinden möchten oder Sie kein Zugriff auf ihren Accesspoint mehr haben wollen, können Sie die WIFI Einstellungen wieder zurücksetzen. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 40 Com Port aus. Falls Sie mehr als einen COM-Port als Auswahl haben, so ist es meistens der höherwertige. Drücken abschließend „Connect“  Nachdem der easyTRX2-S vollständig verbunden ist, erschein wieder der „WLAN“-Reiter oben rechts. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 41 Fenster „WiFi Setup complete“ erscheint.  Die Einstellungen sind übernommen wurden und Sie können das Programming Tool schließen.  Nun sollten Sie erneut unter Ihren WLAN-Netzwerken ein “EasyTRX_XXXXX”-Netzwerk finden. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 42: Update

    Hier ist also die Versionsnummer: 3.1.3 installiert. Danach gehen Sie auf "File" => "Update" und wählen Sie über (1) die Update-Datei (*.wdc) aus, die Sie vom Internet heruntergeladen haben. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 43: Splitter-Funktion

    Bei den easyTRX2S Geräten mit dem Zusatz „IS“ ist ein Antennen- Splitter integriert. Dieser Splitter prüft, ob vom UKW Funkgerät oder vom Class B AIS Sender Leistung an die Antenne abgegeben wird. Ist Fall, werden anderen angeschlossenen Geräte Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 44 Antenne verbunden. Wenn keine Spannung am easyTRX2S anliegt, ist es immer noch möglich mit dem Funkgerät durch den easyTRX2S mit Ihrem UKW- Funkgerät zu senden und zu empfangen. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 45: Wifi-Funktion

    5.11.2 Verbindung prüfen Das zuvor verwendete Programming-Tool beinhaltet ein kleines verstecktes Fenster welches den NMEA-Datenstrom anzeigen kann. Dies erreichen Sie bei bestehender Verbindung(USB/WLAN) über einen Mausklick in folgenden Bereich: Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 46 Page 46 of 131 Nach dem Mausklick sollten Sie die Daten im !AIVDM und !GPRMC- Format hereinfließen sehen. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 47 • GPGLL => Der GPGLL-Datensatz ist ein Überbleibsel aus der Zeit, als es nur LORAN-C als Navigationssystem gab und enthält die geographische Position. Das GPS-Gerät emuliert sozusagen den LORAN-C Empfänger. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 48: Integrierte Gps-Antenne

    • !AIVDO => Der !AIVDO Datensatz enthält die eigene Schiffsinformationen (AIS Datenformat) • !AIVDM => Der !AIVDM Datensatz enthält die empfangene AIS Daten eines fremden Schiffes  !PWDC: Proprietäre Weatherdock-Nachrichten für Auslesen des Programming-Tools. 5.12 Integrierte GPS-Antenne Gültig für alle Geräte mit der Gerätebezeichnung „-IGPS-“...

  • Page 49: Integrierter Dvbt-Verstärker

    Hier sollten min. 4 Satelitten in “used” sein. Also ungefähr so: In diesem Fall werden sogar 9 Satelliten zur Positionsbestimmung genutzt. 5.13 Integrierter DVBT-Verstärker Gültig für alle Geräte mit der Gerätebezeichnung „-IDVBT-“ Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 50: Anschluss Dvb-T Empfänger / Autoradio

    Zusätzlich erhältliches Zubehör:  BNC auf IEC-Stecker (für DVBT-Empfänger); Art. Nr.: B035 Im Lieferumfang enthalten  BNC auf Autoradio-Stecker; Art. Nr.: B033 Im Lieferumfang nicht enthalten, optional erhältlich. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 51 Heck durchgeführt ist, muss an den beiden Enden mit einem Abschlusswiderstand abgeschlossen werden. Eine Stichleitung ist die Stromversorgung, die über eine Sicherung mit dem 12V Bordnetz verbunden wird. Folgende PGN (Parameter Group Descriptions) werden vom N2K unterstützt: Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 52 Daten, welche Sie in den Multiplexer-Eingang Ihres easyTRX2S einspeisen, werden ebenfalls nicht an dieser N2K-Schnittstelle ausgegeben. Nur jene Datensätze welche Sie hier oberhalb finden können in Ihr NMEA2000-Netzwerk gesendet werden. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 53: Montage

    6.1 Maße des easyTRX2S Abbildung 20-Bemaßung Bitte belassen Sie um das Gerät herum ca. 10-15cm Platz für die Anschlüsse. Wichtig ist, dass die Anschlusskabel nicht zu stark gebogen werden. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 54: Ukw Antenne

    Plotter, so besteht evtl. eine Möglichkeit, beide Geräte mit dieser Antenne zu nutzen. Die GPS Antenne wird zuerst an das easyTRX2S Gerät angeschlossen. Wenn Ihr Plotter in der Lage ist, die GPS Daten Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 55: Anschluss An Den Plotter

    Daten anzeigen. Ist dies nicht der Fall, überprüfen Sie bitte nochmals die Verbindungen und ggf. die Port-Einstellungen im Plotter-Menü. Das genaue Vorgehen beim Anschluss einer AIS Datenquelle entnehmen Sie bitte dem Handbuch Ihres Plotters! Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 56: Externe Schalter

    Umstellung in den „silent mode“ bzw. „Ankeralarm“ beinhaltet. 6.5.2 Schalter (Funktion einstellbar) Die Funktion ist ab Werk auf “Silent-Mode” gestellt. Möchten Sie die erweiterte Funktion nutzen, so können Sie dies über das Programmier-Tool machen. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 57: Externes Zusatzgerät

    Stromaufnahme: 200mA Sie haben die Möglichkeit, als externes Zusatzgerät den easyCPA³ anzuschließen. Das Gerät hat bereits vordefinierte Schalter und Taster für die oben genannten Funktionen. Zusätzlich beinhaltet der Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 58 Sie den Eingang auf diese Baudrate setzen. Dies geschieht wieder einmal über das Programmier-Tool unter Punkt 5.1 auf Seite 19 Dort finden Sie unter dem Reiter „Static data“ den Punkt „MUX-in“. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 59: Fehlerbehebung

    Plotters (Soll 38400 Baud!) Eingabe der MMSI Ev. schon Die MMSI kann keine 2 x nicht möglich programmiert. programmiert werden. Kontaktieren Sie bitte Ihren Lieferanten bzw. Service- Partner. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 60: Wartung

    IEC62287-1: 2006-03 • IEC60945: 2002-08 • IEC61162-1: • IEC61108-1: GLOBAL NAVIGATION SATELLITE SYSTEMS (GNSS) – Part 1: • EN 301 843-1 v2.1: • EN 50383: 2002 • EN60950-1:2006 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 61: Technische Daten

    Frequenz: 156.025 und 162.025 MHz in 25 kHz AIS2: 162.025 MHz Schritten DSC Kanal 70 Empfang ist für AIS Kanal- Management implementiert. Sendeleistung 33dBm ± 1.5 dB (Von 1,4W bis 2,8W) Kanal Bandbreite 25kHz Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 62 Modus)/Ankeralarm, per Taster für SRM. Schaltkontakt für externe Signalquelle für Sonderausstattung, CPA oder AIS-SART Signal. (0,2A max. bei anliegender ungeregelter Eingangsspannung des easyTRX2S Gerätes) Compass safe distance 0,8m Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 63 Information: "PAN PAN PAN". Dies ist nur nach Aktivierung des externen Tasters möglich. WICHTIG: Es ist nicht möglich mit dem EasyTRX2S andere als die oben genannten AIS-Messages zu senden. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 64: Kontakt Und Produktunterstützung

    Page 64 of 131 11 Kontakt und Produktunterstützung Obwohl die Weatherdock AG immer bestrebt ist mit höchster Genauigkeit alle Publikationen zu bearbeiten, kann diese Anleitung Fehler oder Zweideutigkeiten enthalten. Zudem obliegen Änderungen dieser Anleitungen einzig der Fa. Weatherdock und können ohne Ankündigung durchgeführt werden.

  • Page 65: Lizenzvereinbarung

    EIGENTUMSRECHTE UND GEISTIGE EIGENTUMSRECHTE IN UND AN DER SOFTWARE VERBLEIBEN BEI WEATHERDOCK AG. 13 Gewährleistung WEATHERDOCK AG GEWÄHRT FÜR DIESES PRODUKT EINE GARANTIE VON 2 JAHREN AB KAUFDATUM AUF MATERIAL- UND HERSTELLUNGSFEHLER. INNERHALB DIESER FRIST WIRD WEATHERDOCK AG NACH EIGENEM ERMESSEN IM NORMALEN GEBRAUCH FEHLERHAFTE KOMPONENTEN REPARIEREN ODER AUSTAUSCHEN.
  • Page 66 GERÄTE- ODER ZUBEHÖRTEILE IN PRODUKTEN, DIE IN ONLINE-AUKTIONEN ERWORBEN WURDEN. IM GARANTIEFALL SETZEN SIE SICH MIT IHREM WEATHERDOCK AG-HÄNDLER IN VERBINDUNG. ER WIRD DAS WEITERE VORGEHEN MIT IHNEN ABSTIMMEN. VERPACKEN SIE DAS GERÄT IM FALLE EINES VERSANDES SORGFÄLTIG UND SENDEN SIE ES AUSREICHEND FRANKIERT AN DIE ADRESSE, DIE IHR HÄNDLER IHNEN NENNT.
  • Page 67 Page 67 of 131 Manual easyTRX2S – Serie Class B AIS CS Transceiver Stand 1.8 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel. :+49 911 37 66 38 30 Fax: +49 911 37 66 38 40 Web: www.weatherdock.com Email: support@weatherdock.de Weatherdock AG Sigmundstraße 180...
  • Page 68 PRODUCT WILL BE ACCOMPANIED BY UPDATES OR ADDENDA TO THIS MANUAL. PLEASE TAKE TIME TO READ THIS MANUAL CAREFULLY AND TO UNDERSTAND ITS CONTENTS FULLY SO THAT YOU CAN INSTALL AND OPERATE YOUR AIS SYSTEM CORRECTLY. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 69 Page 69 of 131 Information contained in this manual is liable to change without notice. Weatherdock AG disclaims any liability for consequences arising from omissions or inaccuracies in this manual and any other documentation provided with this product. WARNINGS AND PRECAUTIONS...
  • Page 70 Network Agency for the use of an easyTRX2S Transceiver unit in Germany as a PDF file for print out on the enclosed CD. License Number BSH: BSH/46162/4320939/10 Bundesamt für Seeschifffahrt und Hydrographie (BSH) Bernhard-Nocht-Straße 78 D-20359 Hamburg Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 71 Connection of WiFi-Antenna ......108 Integrated GPS antenna ......... 110 Integrated DVBT amplifier ........111 7.3.1 Connection of DVB-T receiver / car radio: ..112 NMEA2000 compatibility ........112 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 72 Maintenance .............. 121 STANDARDS ..............121 Technical data ..............121 Contact and support information ........125 License agreement ............. 126 Warranty ..............126 Index ................128 Abbildungsverzeichnis ............ 129 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 73: What Is Ais??? - In A Nutshell

    The transmitted data packets are received by every ship within radio range, which is also equipped with such a device to ensure the transmission of the above-stated data. The Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 74: What Ais Standards Do Exist And Are Valid

    “Class A” standard: EN61993-2-2002 The telegram of a „Class A“ transmission consists of three different types of messages: Dynamic information: • MMSI number • Position of the ship (derived from GPS) Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 75 The static data such as information regarding the journey is dispersed every 6 minutes. This data is sent in turns according to the stipulated period to the one (161.975 MHz) and subsequently to the other channel (162.025MHz). Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 76 Authorities may in exceptional cases reduce the repetition rate to 5 seconds or refuse admittance of the „Class B“ to the SOTDMA method (e.g. in the case of heavy traffic) within their responsibility. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 77: Scope Of Delivery

    • WiFi antenna for the devices easyTRX2S-WiFI & easyTRX2S-IS-WiFi • USB cable, Length: 1,5m • Adaptor BNC/TNC for GPS antenna • 4x Mounting screws M4x15, philips, lens head Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 78: Commissioning Of An Easytrx2S Transceiver

    Subsequently every 2nd LED flashes for one second and after that the remaining LED will be illuminated for one second. Abbildung 22-LED colours Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 79 • AIS RX This LED flashes each time when an AIS message is received. • All OK This LED is illuminated permanently if all functions work properly. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 80: Mechanic And Electric Installation Recommendations

    PAN PAN Taster brown/yellow: ANKER orSILENT MODE (Function can be defined by software) NMEA IN 4800 oder 38400 Baud (brown/yellow) SUB D 15 plug for data Multiplexer-input and switch functionalities Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 81: Cable Assignment

    Page 81 of 131 Cable assignment Abbildung 23-cable colour Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 82 Page 82 of 131 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 83: Programming

    Abbildung 24-Static data The software is designed plain and simple. You need to enter the MMSI and the other ship data. Please keep in mind that the MMSI can Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 84 The other way, send commands e.g. asking MMSI number by our mobile application easyTRX2S” Programming Tool available for iOS and Android, won´t work. Search for “easyTRX2S” within Play/Appstore of Android/iOs Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 85: Diagnostics

    • Valid MMSI: Once a valid MMSI was entered it says "OK". Status OK is required for transmitting data. • "GPS position fix": If your GPS is working properly, status "OK" is given. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 86 If the antenna has short circuited or the antenna cable is disconnected "Error" is displayed. The value of forward power should be always three times bigger then the reverse power. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 87: Sent Data

    This can be up to 3 minutes, if your speed is less than 2 kn or 30 seconds if your speed is faster. On the other hand there is the "Static Data Report" (AIS- Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 88: Received Data

    As the static data report is sent every 6 minutes you have to wait for approx. 15 minutes to see ship names referring to the listed AIS data. If AIS targets are too far away the reception might be uncertain due to Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 89: Sd-Card

    Abbildung 27-Received data 6.5 SD-Card The tab "SD Card" shows the status quo of the SD recording. "Ready for Logging" is given if a well formatted SD card is inserted. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 90 (-IS). It’s because the device is storing a special set of files, which enable real time storing of AIS and GPS data. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 91: Read Out Data From Sd Card

    TRX2S and put it into your SD card reader of your PC.  Start the analyse tool. It is contained on your CD or available on our webpage for a free download: https://www.easyais.com/en/article/software-for-trx2s-and- trx2/ Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 92 The picture above shows as example data on the 20 October 2015.  By clicking on the GoogleEarth™ icon we start the tool which generates a file for GoogleEarth™ and starts it. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 93: Cpa-Alarm

    Only vessels, which do have a properly working AIS aboard, are able to trigger the CPA alert in the easyTRX2S Transceiver!! Therefore you should always watch out for other vessels which are on collision course!!! Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 94 CPA alarm LED and the CPA alarm line as a Morse “SOS” several times. This AIS-SART alert cannot be disabled in contrast to the CPA alert! Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 95: Anchor-Alarm

    PC or Laptop for activation. In the event of an anchor alert the LED flashes and the „easyCPA³“ is beeping continuously. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 96 Page 96 of 131 Abbildung 30-Anchor alarm Spezification CPA-/Anchor-Alarm(Brown-/white+): Voltage of buzzer = supply voltage of easyTRX2S(12-24VDC), max. current = 0.2A Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 97: Wlan

    Notebook, iPad or Tablet to the WiFi network and use different navigation software at the same time. This feature is standard so you don´t need to change something: Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 98: Internet And Ais Data Simultaneously

    TRX2S´s data. To switch on this functionality please follow this instructions:  To establish a connection, first connect on your easyTRX2S to board supply. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 99 Open the programming tool and press „Select WiFi/LAN port) and insert following data:  After connecting successfully go to the „WLAN“ page.  You should see following points filled inside the fields. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 100 „Change WiFi Settings“.  A Help page will also open to give you some information.  When opening this settings the first time you´ll be asked for a password: Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 101 Select the right accesspoint you want to connect and press then „Apply“.  In the next windows insert password (1) and press again „Apply“(2). Please do not change other settings within this page! Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 102 You´ll see following window:  When finishing this step you have to connect to your accesspoint (your router, router from harbour, etc.). Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 103: Reset Of Wifi Settings

    COM port. Therefore press „Select serial COM port“ and select your Port. If you have more than one COM ports most of the time it´s the highest number. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 104: Software-Update

    With the menu item File => Update you can update the easyTRX2S software. The latest version is available for download on our web page. Before updating the software, please check which version Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 105 “*.wdc” file with key (1): Abbildung 32-Firmware update Here you can also see the existing version number as well as the new version number of the update. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 106 To start the update procedure press key (2). Please make sure that the operating voltage is still on during the update and that the PC does not switch to standby or turns itself off! Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 107: Splitter Function

    During usual reception mode all devices are connected with the same antenna. ANTENNA INPUT ->Only VHF-ANTENNA! Abbildung 33-Front connectors Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 108: Checking The Connection

    7.1.2 Checking the connection The programming tool contains a hidden window where you can check the data packages running on the connection. To open this window click on the below marked area. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 109 DSC controller) • GPGLL => The GPGLL dataset is a relic from times when only LORAN-C navigational systems existed and contains the Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 110: Integrated Gps Antenna

    • !AIVDM => The !AIVDM dataset contains the received AIS data of another ship  !PWDC: Proprietary Weatherdock message used by the programming tool. 7.2 Integrated GPS antenna Available on devices with „-IGPS-„ in name. Abbildung 35-view of GPS antenna GPS antenna with integrated pre-amplifier •...

  • Page 111: Integrated Dvbt Amplifier

    If you try everything and there is also no GPS reception of course you are able to mount also an external antenna to it. 7.3 Integrated DVBT amplifier Connectors: BNC female connectors Available on devices with „-IDVBT-„ in name. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 112: Connection Of Dvb-T Receiver / Car Radio

     BNC to car radio plug; Art. Nr.: B033, not included 7.4 NMEA2000 compatibility Connectors: NMEA2000 male plug Available on devices with “-N2K-” in name Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 113: Mounting

    NMEA2000: 8 Mounting Please mount under deck with all plugs pointing downward. Make sure that the easyTRX2S is not exposed to direct sunlight or splash water. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 114: Dimensions Of The Easytrx2S

    If you have older AIS receiver with external VHF splitter, please do not use this splitter in combination with this AIS Class B transceiver. 8.3 GPS antenna Connector: BNC socket Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 115: Connection To A Plotter

    The GPS signals are very sensitive to irradiation of radar, Inmarsat, iridium, etc. transmitters and should be placed as far away as possible. 8.4 Connection to a plotter Connector: SUB D 15 male connector Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 116: External Switches

    SRM per minute is not possible which corresponds to international AIS regulations. Please do not connect a switch with the cables. A permanently connected switch does not lead Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 117: Switch (Function Set By Software)

    TRX2S set the output port of CPA to high and an external buzzer e.g. easyCPA³ will switch on. 8.6 External Devices (additional) 8.6.1 Buzzer Specification buzzer: Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 118: Multiplexer (Nmea-Input, 38400/4800 Baud)

    Also see point 6.5 on page 89 The easyTRX2S devices provide the possibility to record data onto a SD card. All data rendered on the NMEA0183 and USB is recorded on a SD card. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...
  • Page 119 We would be happy to send it to you via email. You can also download it from our Website. A GPS signal is necessary for the AIS data analysis as the information regarding position and time are mandatory. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30...

  • Page 120: Troubleshooting

    MMSI used before? The MMSI cannot be not possible programmed twice. The device must be sent back to reset the MMSI. Please ask your service partner for detailed information. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 121: Maintenance

    9,6VDC –32,1 VDC Power consumption 3,6W @12VDC Maximum current 300mA @12VDC, peak current 1,9A consumption GPS receiver (internally in AIS) IEC 61108-1 compliant Ports(SUB D 15 male plug) Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 122 9600 b/s ± 50 ppm (GMSK) 1200 b/s ± 30 ppm (FSK) – 107dBm 25kHz RX sensitivity (Message error rate 20%) Co-channel suppression 10dB Adjacent channel suppression 70dB Intermodulation ratio 65dB Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 123 Extra equipment Switch contact for external signal source for CPA or AIS-SART signal. (200mA max. at contiguous irregular input voltage of the easyTRX2S unit) Compass safe distance 0,8m Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 124 "PAN PAN PAN". This is only possible upon activation of the external button. IMPORTANT: It is not possible to initiate other AIS messages with the easyTRX2S than the ones stated above. Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 125: Contact And Support Information

    Contact: Contact your local dealer for WEATHERDOCK AIS support in most cases he can help quickly and straightforwardly. Stamp of your dealer: If he cannot help you we are happy to provide help solving your...

  • Page 126: License Agreement

    SOFTWARE REMAIN IN WEATHERDOCK AG. 15 Warranty WEATHERDOCK AG GRANTS A WARRANTY OF 2 YEARS FROM THE DATE OF PURCHASE FOR DEFECTS IN MATERIAL OR WORKMANSHIP OF THIS PRODUCT. WITHIN THIS PERIOD WEATHERDOCK WILL AT ITS SOLE OPTION REPAIR OR REPLACE ANY COMPONENTS THAT FAIL IN NORMAL USE.
  • Page 127 Page 127 of 131 EVIDENCE OF OWNERSHIP. THE WEATHERDOCK AG EASYTRX2S-IS_WIFI DOES NOT CONTAIN PARTS WHICH HAVE TO BE REPAIRED. IF YOU HAVE A PROBLEM WITH YOUR DEVICE, PLEASE CONTACT YOUR EASYTRX2S-IS_WIFI DEALER. ANY ATTEMPT TO OPEN, ALTER OR MODIFY THE DEVICE WILL INVALIDATE WARRANTY AND MAY DAMAGE THE DEVICE IRREPARABLY.

  • Page 128: Index

    Hardware Status .... 86 CPA alert ....... 123 Integrated DVBT amplifier CPA Alert ....... 93 ........111 CPA-Alarm ..... 30 Integrated GPS antenna 110 DATA RECORDING ..118 Integrierte GPS-Antenne 48 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...

  • Page 129: Abbildungsverzeichnis

    What is AIS??? ....73 SOTDMA ......76 WiFi-Function ....108 Spezifikation CPA- WiFi-Funktion ....45 Ausgang ..32, 33, 96 17 Abbildungsverzeichnis Abbildung 1-AIS-Netzwerk ............12 Abbildung 2-LED Farben ............14 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 130 Abbildung 33-Front connectors ..........107 Abbildung 34-WiFi antenna ..........108 Abbildung 35-view of GPS antenna........110 Abbildung 36-BNC connectors ..........112 Abbildung 37-N2K socket ............113 Abbildung 38-Dimensions ............. 114 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
  • Page 131 Page 131 of 131 Weatherdock AG Sigmundstraße 180 D-90431 Nürnberg Tel.: +49 911 376638 30 www.weatherdock.de...
