Hatco Glo-Ray GRPWS Series Installation And Operating Manual
Pizza warmer
Hide thumbs
Also See for Glo-Ray GRPWS Series:
- Installation & operating manual (48 pages) ,
- Installation and operating manual (16 pages)
Table of Contents
Advertisement
Available languages
Available languages
hatcocorp.com
Register Online!
(see page 2)
S'inscrire en ligne!
(voir page 16)
Plaque chauffante pour pizza
Installation and Operating Manual
Manuel d'installation et d'utilisation
WARNING
Do not operate this equipment unless you
have read and understood the contents
of this manual! Failure to follow the
instructions contained in this manual
may result in serious injury or death.
This manual contains important safety
information concerning the maintenance,
use, and operation of this product. If
you're unable to understand the contents
of this manual, please bring it to the
attention of your supervisor. Keep this
manual in a safe location for future
reference.
English = p 2
P/N 07.04.315.00

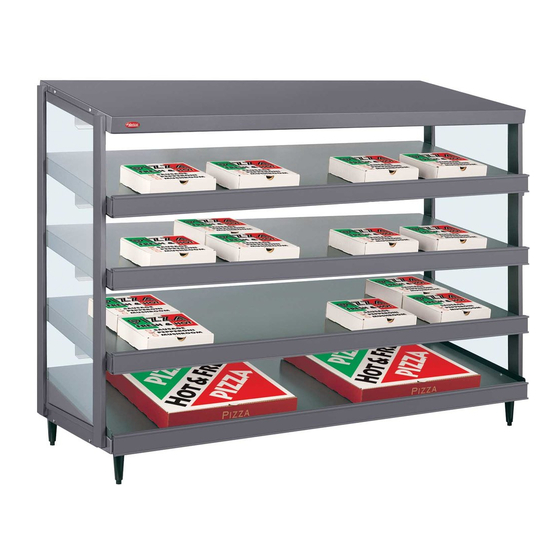

Glo-Ray
Pizza Warmer
GRPWS Series/Série
ADVERTENCIA
No opere este equipo al menos que haya
leído y comprendido el contenido de este
manual! Cualquier falla en el seguimiento
de las instrucciones contenidas en
este manual puede resultar en un serio
lesión o muerte. Este manual contiene
importante información sobre seguridad
concerniente al mantenimiento, uso y
operación de este producto. Si usted
no puede entender el contenido de
este manual por favor pregunte a su
supervisor. Almacenar este manual en
una localización segura para la referencia
futura.
®
AVERTISSEMENT
Ne pas utiliser cet équipement sans avoir
lu et compris le contenu de ce manuel ! Le
non-respect des instructions contenues
dans ce manuel peut entraîner de
graves blessures ou la mort. Ce manuel
contient des informations importantes
concernant l'entretien, l'utilisation et le
fonctionnement de ce produit. Si vous ne
comprenez pas le contenu de ce manuel,
veuillez le signaler à votre supérieur.
Conservez ce manuel dans un endroit
sûr pour pouvoir vous y référer plus tard.
Français = p 16
© 2019 Hatco Corporation
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Hatco Glo-Ray GRPWS Series
Summary of Contents for Hatco Glo-Ray GRPWS Series
- Page 1 Almacenar este manual en sûr pour pouvoir vous y référer plus tard. reference. una localización segura para la referencia Français = p 16 futura. English = p 2 P/N 07.04.315.00 © 2019 Hatco Corporation...
-
Page 2: Table Of Contents
Canada by calling 800-558-0607. Completing online warranty registration will prevent delay in Additional information can be found by visiting our web site at obtaining warranty coverage. Access the Hatco website at www.hatcocorp.com. www.hatcocorp.com, select the Support pull-down menu, and click on “Warranty”. -
Page 3: Important Safety Information
Service Agent or contact the Hatco Service Department at 800-558-0607 or 414-671-6350. • Do not attempt to repair or replace a damaged power cord. The cord must be replaced by Hatco, an CAUTION Authorized Hatco Service Agent, or a person with similar qualifications. -
Page 4: Model Description
MODEL DESCRIPTION English All Models All Hatco Glo-Ray Pizza Warmers are constructed of ® aluminum and stainless steel. Features include tempered glass side panels (no glass side panels on single shelf units), a separate POWER On/Off switch for each heat zone, a separate TEMPERATURE CONTROL for each heat zone, incandescent lights, feet/legs, and a cord and plug set. -
Page 5: Specifications
If plug and receptacle do not match, contact a qualified electrician to determine and install the proper voltage and size electrical receptacle. NEMA L14-30P NEMA L14-20P NOTE: Receptacle not supplied by Hatco. Plug Configurations Electrical Rating Chart — GRPWS-xxxx Models Model Voltage... -
Page 6: Electrical Rating Chart - Grpws-Xxxxq Models
FR ESH H OT P IZZA 2-3/8″ (60 mm) NOTE: Signage is not supplied by Hatco. NOTE: The Box Stop with Sign Holder is not available for single shelf units Recommended Sign Thickness = 1/8″ (3 mm) (GRPWS-xxxx). Box Stop with Sign Holder Dimensions... -
Page 7: Dimensions - Grpws-Xxxx And
SPECIFICATIONS English Dimensions — GRPWS-xxxx and GRPWS-xxxxD Width Depth Height Height Footprint Footprint Shelf (C) † (D) † Model Width (E) Depth (F) Height (G) 22-7/8″ 24-1/4″ 10-3/8″ 6-7/8″ 20-1/8″ 21-3/8″ GRPWS-2424 (581 mm) (616 mm) (264 mm) (174 mm) (511 mm) (543 mm) 34-7/8″... -
Page 8: Dimensions - Grpws-Xxxxt Models
SPECIFICATIONS English Dimensions — GRPWS-xxxxT Models Width Depth Height Height Footprint Footprint Shelf Model (C)† (D)† Width (E) Depth (F) Height (G) 23-7/8″ 20-1/16″ 29-11/16″ 26-9/16″ 20-1/8″ 15-3/8″ 4-1/8″ GRPWS-2418T (606 mm) (509 mm) (754 mm) (674 mm) (511 mm) (391 mm) (104 mm) 35-7/8″... -
Page 9: Dimensions - Grpws-Xxxxq Models
SPECIFICATIONS English Dimensions — GRPWS-xxxxQ Models Width Depth Height Height Footprint Footprint Shelf Model (C)† (D)† Width (E) Depth (F) Height (G) 23-7/8″ 20-1/16″ 36-13/16″ 33-11/16″ 20-1/8″ 15-3/8″ 4-1/8″ GRPWS-2418Q (606 mm) (509 mm) (935 mm) (855 mm) (511 mm) (391 mm) (104 mm) 35-7/8″... -
Page 10: Installation
INSTALLATION English General NOTE: 4″ (102 mm) legs are adjustable for leveling the unit. Use a 5/8″ (16 mm) open-end wrench to make leveling Hatco Glo-Ray Pizza Warmers are shipped with most ® adjustments once the unit is placed in final position. components pre-assembled. Care should be taken when unpacking shipping carton to avoid damage to the unit and 4. -
Page 11: Operation
OPERATION English General Shutdown 1. Move the Power On/Off switch(es) to the “Off” position. Use the following procedures to operate a Glo-Ray Pizza The overhead lights and heated shelf/shelves will shut off. Warmer. WARNING Read all safety messages in the IMPORTANT SAFETY INFORMATION section before operating this equipment. -
Page 12: Maintenance
Hatco equipment. This unit has no “user-serviceable” parts. If service is required on this unit, contact an Authorized Hatco Replacing Display Light Bulbs Service Agent or contact the Hatco Service Department at 800-558-0607 or 414-671-6350. -
Page 13: Troubleshooting Guide
Troubleshooting Questions? If you continue to have problems resolving an issue, please contact the nearest Authorized Hatco Service Agency or Hatco for assistance. To locate the nearest Service Agency, log onto the Hatco website at www.hatcocorp.com, select the Support pull- down menu, and click on “Find A Service Agent”;... -
Page 14: Options And Accessories
The digital display will go blank for two seconds to show of breakage. For 120 and 120/208–240 volt that the new setting has been accepted. applications, use Hatco P/N 02.30.081.00. NOTE: After 10 seconds of inactivity during the programming process, the controller will exit programming mode automatically without saving any changes. -
Page 15: Limited Warranty
Hatco’s option, to repair or replacement Drawer Warmer Drawer Rollers and Slides using new or refurbished parts or Product by Hatco or a Hatco- Strip Heater Elements (metal sheathed) authorized service agency (other than where Buyer is located... -
Page 16: Informations Importantes Pour Le Propriétaire
800-558-0607. Remplissez la garantie en ligne pour éviter les retards Des renseignements supplémentaires sont disponibles sur pour faire jouer la garantie. Accédez au site Web Hatco notre site Web à www.hatcocorp.com. www.hatcocorp.com, sélectionnez le menu déroulant Support (Assistance), puis cliquez sur « Warranty » (Garantie). -
Page 17: Consignes De Sécurité Importantes
• Ne pas tenter de réparer ni de changer un cordon ATTENTION électrique endommagé. Ce cordon doit être changé par Hatco, par un réparateur Hatco agréé ou par une DANGER DE BRÛLURE : Certaines surfaces extérieures personnes de qualifications comparables. -
Page 18: Description Du Modèle
DESCRIPTION DU MODÈLE Français Tous les modèles Toutes les plaques chauffantes pour pizza Hatco Glo-Ray sont ® fabriquées en aluminium et acier inoxydable. Elles comportent des panneaux latéraux en verre trempé (sauf sur les modèles à un seul rayonnage), un interrupteur séparé pour l’alimentation de chaque zone de chauffe, une commande de la température... -
Page 19: Caractéristiques Techniques
à un électricien qualifié pour déterminer et installer une prise NEMA L14-30P NEMA L14-20P de courant de format et de tension corrects. NOTA: Prise non fournie par Hatco. Configuration des fiches Tableau des valeurs nominales électriques — GRPWS-xxxx Modèles Poids Modèle... -
Page 20: Dimensions - Butoir Avec Porte-Étiquettes
H OT P IZZ A 60 mm GRPWS-48xxQ (2-3/8″) NOTA: La signalisation n’est pas fournie par Hatco. NOTA: Le butoir avec porte-étiquettes n’est pas Épaisseur d'étiquette recommandée = 3 mm (1/8″) disponible pour les modèles à un seul rayonnage (GRPWS-xxxx). Dimensions du butoir avec porte-étiquettes... -
Page 21: Dimensions
CARACTÉRISTIQUES TECHNIQUES Français Dimensions — GRPWS-xxxx and GRPWS-xxxxD Modèles Largeur Profonduer Hauteur Hauteur Empattement Empattement Hauteur du Modéle (C)† (D)† Largeur (E) Profondeur (F) rayonnage (G) 581 mm 616 mm 264 mm 174 mm 511 mm 543 mm GRPWS-2424 (22-7/8″) (24-1/4″) (10-3/8″) (6-7/8″) - Page 22 CARACTÉRISTIQUES TECHNIQUES Français Dimensions — GRPWS-xxxxT Modèles Largeur Profonduer Hauteur Hauteur Empattement Empattement Hauteur du Modéle (C)† (D)† Largeur (E) Profondeur (F) rayonnage (G) 606 mm 509 mm 754 mm 674 mm 511 mm 391 mm 104 mm GRPWS-2418T (23-7/8″) (20-1/16″) (29-11/16″) (26-9/16″)
- Page 23 CARACTÉRISTIQUES TECHNIQUES Français Dimensions — GRPWS-xxxxQ Modèles Largeur Profonduer Hauteur Hauteur Empattement Empattement Hauteur du Modéle (C)† (D)† Largeur (E) Profondeur (F) rayonnage (G) 606 mm 509 mm 935 mm 855 mm 511 mm 391 mm 104 mm GRPWS-2418Q (23-7/8″) (20-1/16″) (36-13/16″) (33-11/16″)
-
Page 24: Installation
INSTALLATION Français Généralités NOTA: Les supports de 102 mm (4″) sont réglables pour ajuster la hauteur de l’unité. Utiliser une clé à fourche de Les chauffe-pizzas Glo-Ray sont expédiés avec la plupart des ® 16 mm (5/8″) pour effectuer des réglages de mise à composants pré-assemblés. Prenez les précautions d’usage niveau une fois que l’appareil est placé... -
Page 25: Mode D'emploi
MODE D’EMPLOI Français Généralités ATTENTION Observez les procédures suivantes pour utiliser les plaques chauffantes pour pizza Glo-Ray ® DANGER DE BRÛLURE : Certaines surfaces extérieures de l’appareil deviennent chaudes. Toucher ces zones de AVERTISSEMENT l’appareil avec précaution. b. Tournez le bouton de réglage de la température Lire tous les messages de sécurité... -
Page 26: Maintenance
Français Généralités Nettoyage quotidien Les chauffe-pizzas Glo-Ray Hatco ont été conçus pour fournir Pour préserver la finition de l’appareil et maintenir la une durabilité et une performance maximale, pour un minimum performance, il est recommandé de nettoyer tous les jours de maintenance. -
Page 27: Guide De Dépannage
Vous avez des questions en ce qui concerne les pannes? Si le problème persiste, veuillez contacter l’agence d’entretien agréée Hatco la plus proche ou Hatco pour obtenir une assistance. Pour trouver l’agence d’entretien la plus proche, rendez-vous sur le site Internet de Hatco (www.hatcocorp.com) et sélectionnez le menu déroulant Support (Assistance), puis cliquez sur «... -
Page 28: Options Et Accessoires
3. Appuyez sur la touche pour verrouiller la nouvelle et 120/208-240 volts, utilisez les références température nominale. L’affichage numérique restera Hatco 02.30.081.00. vierge pendant 2 secondes pour indiquer que les nouveaux paramètres ont été acceptés. NOTA : Après 10 secondes d’inactivité au cours de la programmation, le régulateur quittera automatiquement... -
Page 29: Garantie Limitée
à l’aide de pièces ou de Produits nouveaux (enveloppe métallique, air chauffant) ou remis à neuf par Hatco ou un centre de réparation agréé Éléments des armoires de stockage par Hatco (sauf si l’Acheteur se situe hors des États-Unis, (enveloppe métallique, air chauffant) - Page 30 NOTAS Français Formulaire n° GRPWSM-0719...
- Page 31 NOTES English Form No. GRPWSM-0719...
-
Page 32: Www.hatcocorp.com
Des Moines 515-262-9308 Duffy’s - AIS Sauquoit 800-836-1014 J.B. Brady, Inc. Syracuse 315-422-9271 Register your unit online! HATCO CORPORATION See IMPORTANT OWNER INFORMATION P.O. Box 340500 section for details. Milwaukee, WI 53234-0500 U.S.A. 800-558-0607 414-671-6350 S’inscrire en ligne! support@hatcocorp.com Lisez la section INFORMATIONS IMPORTANTES www.hatcocorp.com...
