Summary of Contents for Scaime eNodTouch-ML

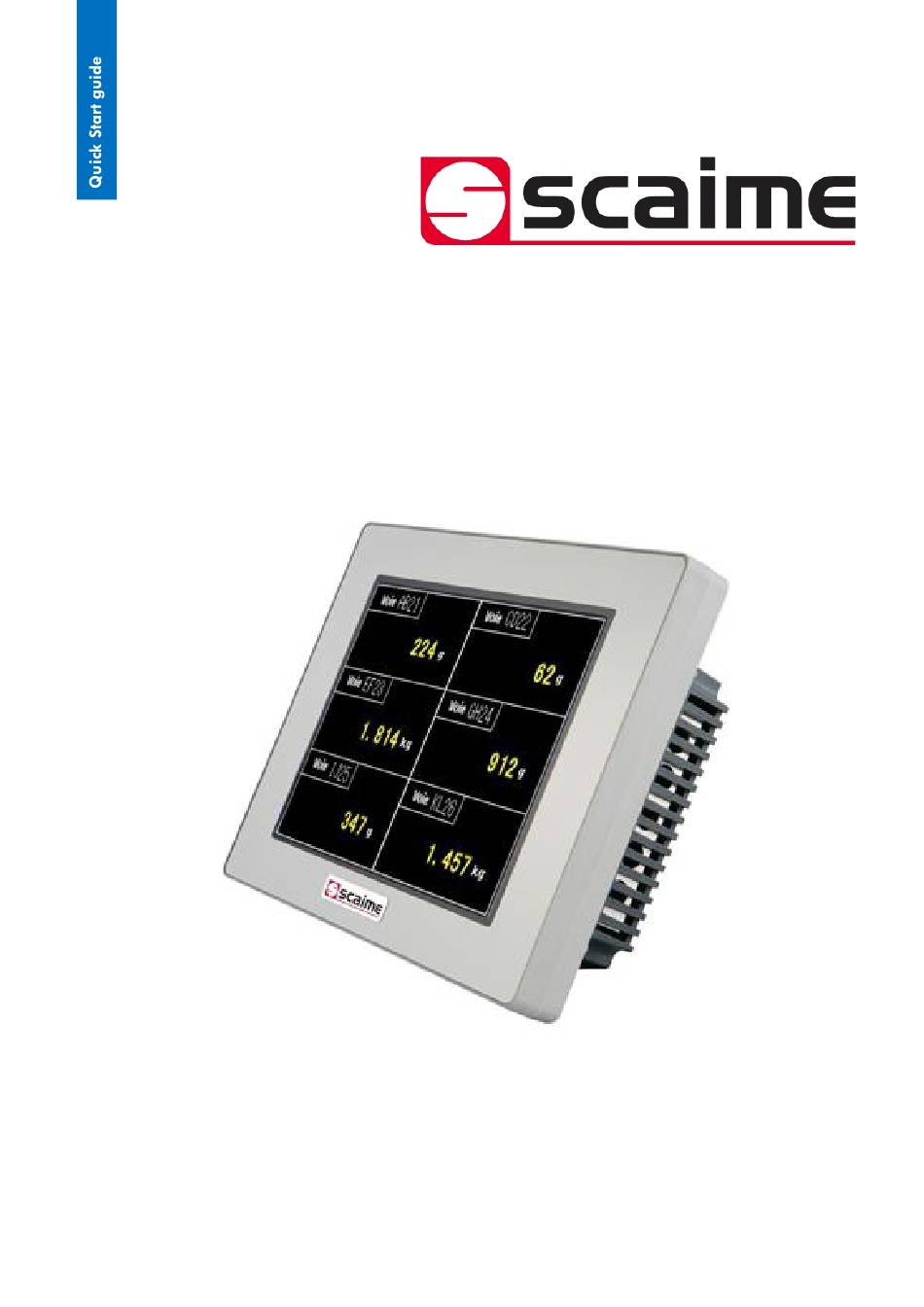

- Page 1 Ecran tactile pour multiples contrôleurs eNod4 Touch screen for multiple eNod4 controllers NUSG-eNodTouch-ML-FE-196775-D.docx SCAIME SAS – TechnositeAltéa –BP501- 74105 ANNEMASSE Cedex Tél. : +33 (0)4 50 87 78 64 – www.scaime.com...
-
Page 2: Table Of Contents
Entrer dans le mode Offline en fonctionnement ................. 9 English Presentation ..........................10 Installation ............................ 11 Installation requirements .................... 11 eNodTouch installation ....................13 Electrical powering ..................... 14 RS485 interface for connection to eNod4 ..............15 Entering Offline mode when Operating ..................16 Quick Start Guide SCAIME: NUSG-eNodTouch-ML-FE-196775-D.docx... -
Page 3: Présentation
Présentation eNodTouch-ML est une interface homme machine graphique présentant les caractéristiques suivantes : Afficheur 5.7” TFT Couleur LCD Résolution L320 x H240 pixels Taille d’affichage L115.2 x H86.4 mm Couleurs d’affichage 65536 couleurs Rétro-éclairage Aucun Luminosité 16 niveaux Type de dalle tactile Film résistif analogique... -
Page 4: Installation
Lors de l'installation d’eNodTouch sur le panneau d'une armoire ou un coffret, assurez-vous que la température et l'humidité ambiante sont compatibles avec les caractéristiques données (Température de l'air environnant : 0 à 50 ° C, l'humidité ambiante : 85% HR, température de bulbe humide : 39 ° C max). Quick Start Guide SCAIME: NUSG-eNodTouch-ML-FE-196775-D.docx... -
Page 5: Installation D'enodtouch
• Le panneau ne doit pas être incliné de plus de 30°. Installation d’eNodTouch Découpe du panneau : Sans pion anti rotation Avec pion anti rotation Quick Start Guide SCAIME: NUSG-eNodTouch-ML-FE-196775-D.docx... - Page 6 Réaliser la découpe du trou de diamètre 22.5mm (tol - 0.30) sur le panneau qui portera l’appareil. Insérer l’afficheur dans le panneau en suivant le schéma : Visser l’écrou avec une clé à douille ayant un couple entre 1.2 et 2 N.m Quick Start Guide SCAIME: NUSG-eNodTouch-ML-FE-196775-D.docx...
- Page 7 ATTENTION : Insérer le module arrière dans l’orientation indiquée sur l’illustration afin d’éviter d’endommager le connecteur. Pour retirer le module arrière, appuyez sur le bouton jaune pour le déverrouiller puis tirez le module arrière pour le retirer. Quick Start Guide SCAIME: NUSG-eNodTouch-ML-FE-196775-D.docx...
-
Page 8: Alimentation Électrique
• La connexion de la RS485 se fait au moyen d’un connecteur DB9 femelle. Veillez à respecter le schéma ci-dessous, ou utiliser un câble SCAIME réf. 632153. Merci de contacter votre représentant local pour plus d’informations. RS485 connexion Câble réf. 632153 Quick Start Guide SCAIME: NUSG-eNodTouch-ML-FE-196775-D.docx... -
Page 9: Entrer Dans Le Mode Offline En Fonctionnement
Toucher le coin supérieur droit suivi du coin inférieur gauche, ou le coin supérieur gauche suivi du coin inférieur droit de l’écran dans les 0,5 secondes : Quand le menu système apparaît, toucher le bouton [Offline]. Pour plus d’informations et de détails sur les menus, veuillez consulter le manuel utilisateur. Quick Start Guide SCAIME: NUSG-eNodTouch-ML-FE-196775-D.docx... -
Page 10: Presentation
Presentation eNodTouch-ML is a compact graphic operator interface with the following specifications: Display type 5’’7 TFT Color LCD Resolution W320 x H240 pixels Display area W115.2 x H86.4 mm Display colours 65536 colors Backlight None Brightness / Contrast 16 levels... -
Page 11: Installation
• Be sure that the surrounding air temperature and the ambient humidity are within their designated ranges. (Surrounding air temperature: 0 to 50°C, Ambient humidity: 85% RH, Wet bulb temperature: 39°C max.) When installing Quick Start Guide SCAIME: NUSG-eNodTouch-ML-FE-196775-D.docx... - Page 12 “Surrounding air temperature” indicates both the panel face and cabinet or enclosure’s internal temperature. • The panel should not be inclined more than 30°. Quick Start Guide SCAIME: NUSG-eNodTouch-ML-FE-196775-D.docx...
-
Page 13: Enodtouch Installation
Create the correct sized hole with a diameter of 22.5mm (tol -0.30) on the panel. Insert the display module following the illustration: Screw the nut with the socket wrench with a torque between 1.2 and 2 N.m. Quick Start Guide SCAIME: NUSG-eNodTouch-ML-FE-196775-D.docx... -
Page 14: Electrical Powering
Electrical powering • Supplying a power voltage other than that specified will damage the power source and the unit. • When the FG terminal is connected, be sure the wire is grounded. Quick Start Guide SCAIME: NUSG-eNodTouch-ML-FE-196775-D.docx... -
Page 15: Rs485 Interface For Connection To Enod4
RS485 interface for connection to eNod4 • RS485 uses a DB9 connector. Please follow the below cable recommendation or use a SCAIME Cable ref 632153. Contact your local sales representative for more information. RS485 connection Cable ref. 632153 Quick Start Guide SCAIME:... -
Page 16: Entering Offline Mode When Operating
Touch the upper right then bottom left corners, or the upper left and bottom right corners of the panel (within a 40-pixel area) within 0.5 seconds. When the system menu is displayed, touch the [Offline] button For more information and details about the menus, please refer to the user manual. Quick Start Guide SCAIME: NUSG-eNodTouch-ML-FE-196775-D.docx...
