DE
BOHRMASCHINEN-
BÖRDELWERKZEUG

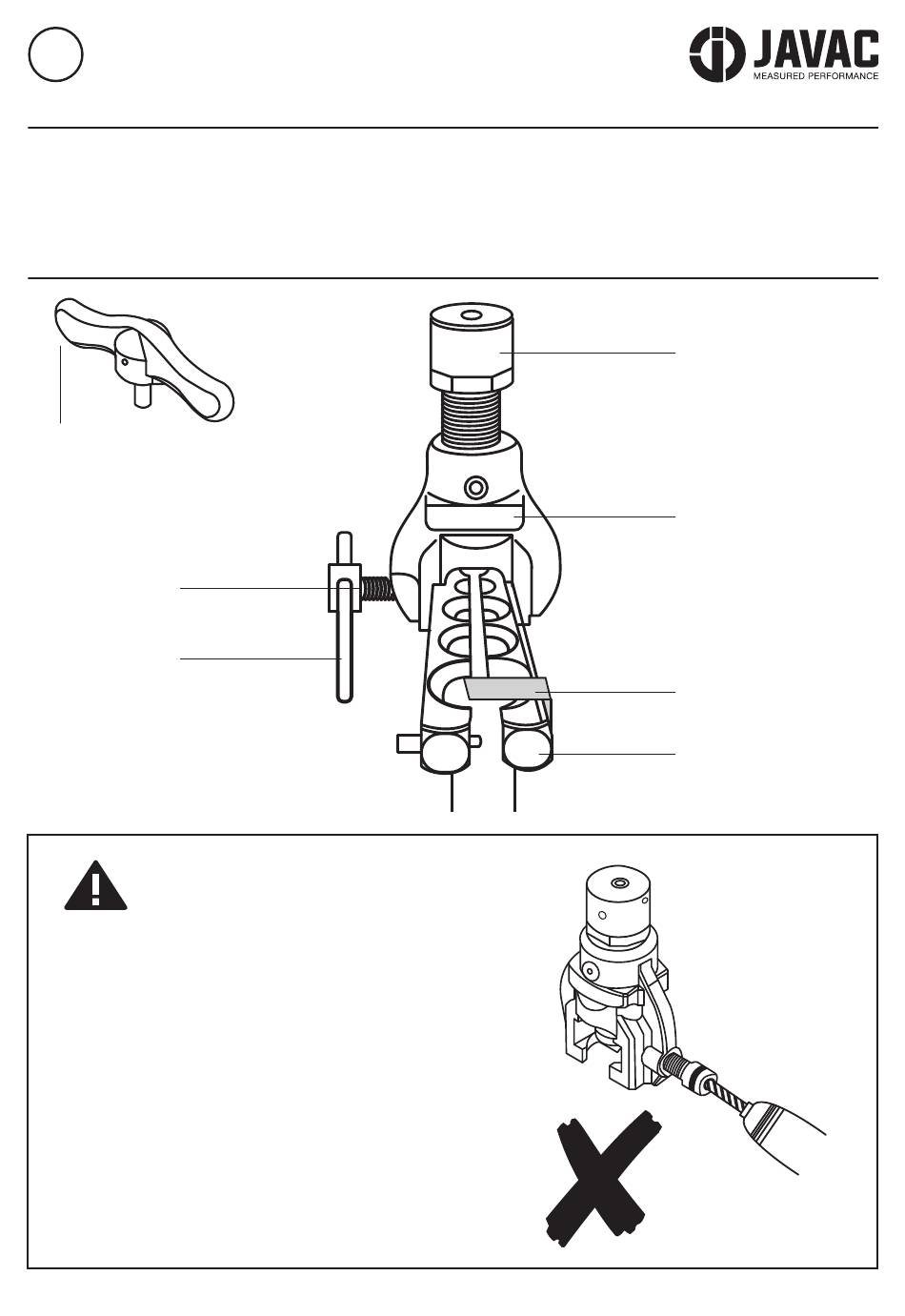

Positional diagram 2

Bördel-Handgriff
(mitgeliefert)
Verschlussschraube
für den Bügel
Manueller Verschlussgriff
für den Bügel
ACHTUNG!
A. NICHT die Bohrmaschine verwenden, um die
Verschlussschraube des Bügels festzuzuziehen.
B. AUS SICHERHEITSGRÜNDEN NUR
BOHRMASCHINEN MIT ANPASSBARER
DREHKRAFT FÜR DIE BÖRDELUNG
VERWENDEN, UM VERLETZUNGEN BEI
VERSCHLOSSENEM GERÄT ZU VERMEIDEN.
Die Drehkraft auf „mittel" einstellen und
entsprechend anpassen. Immer eine niedrige
Geschwindigkeit verwenden, um das Bördelgerät
gleichmäßig laufen zu lassen, um so eine längere
Lebensdauer zu erzielen.
Positional diagram 6
Positional diagram 1
Positional diagram 6
Positional diagram 5
Positional diagram 3
8
Positional diagram 2
Bördelkopf
Bügel
Positionierplatte
Block
Positional diagram 7
Positional diagram 7
Positional diagram 4
