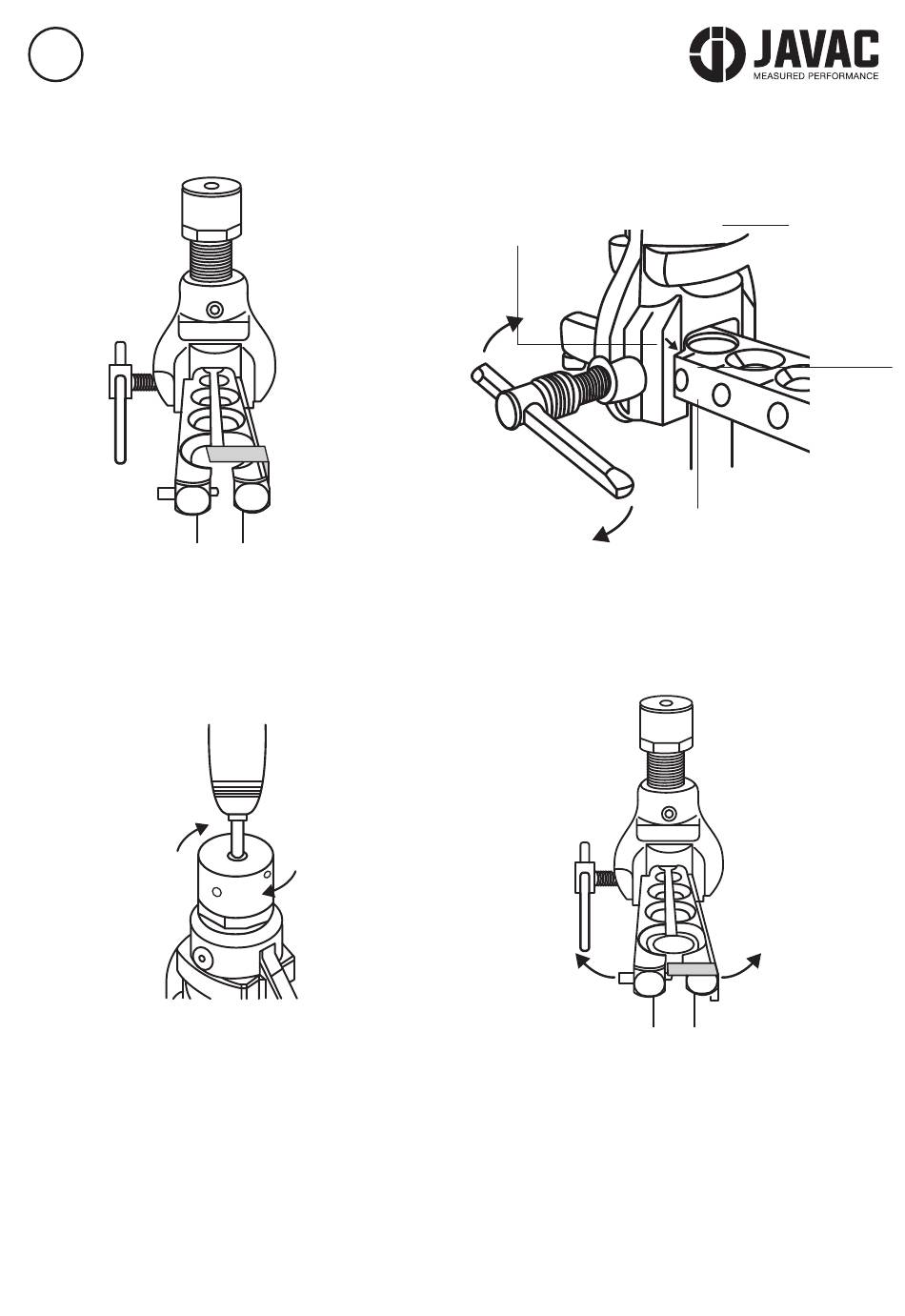

OPTION 1 : UTILISATION AVEC UNE PERCEUSE ÉLECTRIQUE
Positional diagram 1
Positional diagram 1
01. Placer l'écrou évasé en position, et s'assurer que
l'extrémité du tube est proprement découpée.
Insérer le tube dans le trou de la bonne taille.
Glisser la plaque de positionnement sur le trou pour
s'assurer que le tube touche légèrement la plaque.
Positional diagram 5
Glisser ensuite l'attelage par-dessus le tube.
Positional diagram 5
Positional diagram 3
03. Utiliser une perceuse électrique à faible
vitesse et faible couplage, et commencer à
évaser. Lorsque la tête d'évasement tourne à
vide, l'évasement est fini.
Positional diagram 2
Positional diagram 1
Positional diagram 2
Positional diagram 5
Positional diagram 7
Positional diagram 2
Flèche
indicatrice
02. Aligner la flèche indicatrice de l'attelage avec
l'indicateur du bloc. Bloquer le tout en place
avec le bloc de verrouillage de l'attelage.
Positional diagram 6
Positional diagram 6
Positional diagram 4
04. Utiliser une perceuse électrique pour replacer
la tête d'évasement dans sa position de départ.
Relâcher ensuite le boulon de verrouillage de
l'attelage pour replacer l'attelage en arrière. Ouvrir
le bloc pour déloger le tube évasé.
6
Positional diagram 3
Positional diagram 3
Attelage
Bloc
Positional diagram 6
Positional di
Indicateur
Position
