afx light PIXCOLOR User Manual

2-in-1 pixel-mapping matrix bar

Hide thumbs

page of 23

/ 23
Bookmarks

Available languages

Quick Links

Download this manual

USER MANUAL

MANUEL D'UTILISATION

2-IN-1

BEDIENUNGSANLEITUNG

HANDLEIDING

PIXEL-MAPPING

LOTRONIC SA

Avenue Zénobe Gramme 9

1480 Saintes

Belgium

MATRIX BAR

Ref.: PIXCOLOR (16-2709)

BLINDER BAR 2-EN-1 AVEC ECLAIRAGE DE FOND EN

COULEUR ET CONTROLE DMX / ARTNET2-IN-1 PIXEL

MAPPING MATRIXLICHTLEISTE2-IN-1 BLINDER BAR MET

VERLICHTE ACHTERGROND & DMX, ARTNET BESTURING

Need help?

Do you have a question about the PIXCOLOR and is the answer not in the manual?

Questions and answers

Summary of Contents for afx light PIXCOLOR

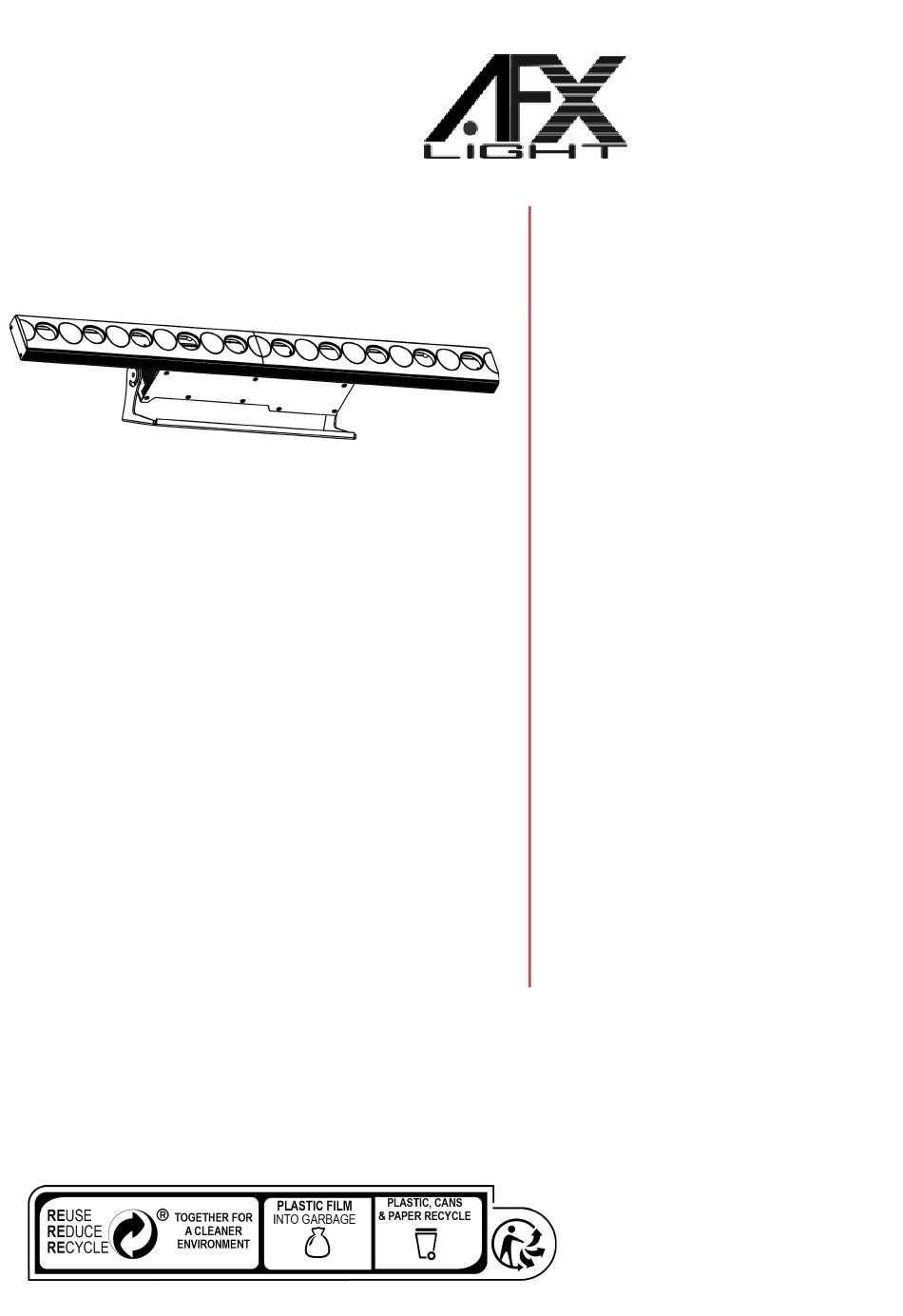

Page 1 LOTRONIC SA Avenue Zénobe Gramme 9 1480 Saintes Belgium MATRIX BAR Ref.: PIXCOLOR (16-2709) BLINDER BAR 2-EN-1 AVEC ECLAIRAGE DE FOND EN COULEUR ET CONTROLE DMX / ARTNET2-IN-1 PIXEL MAPPING MATRIXLICHTLEISTE2-IN-1 BLINDER BAR MET VERLICHTE ACHTERGROND & DMX, ARTNET BESTURING...
Page 2 • Avoid direct eye exposure to the light source while it is on. DISCONNECT DEVICE: Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain readily operable. ©Copyright LOTRONIC 2018 PIXCOLOR Page 2...
Page 3 LED light source ..............10x 3W warm white CREE LEDs ....................60x 0.3W RGB SMD5050 LEDs Color temperature ................... 2600°K (CREE led) Fuse ........................F1.5A / 250V DMX channels ......................9/190 Dimensions ....................780 x 103 x 72mm Weight ........................... 3.6kg ©Copyright LOTRONIC 2018 PIXCOLOR Page 3...
Page 4 Connect the projectors as shown in the drawing below. • The first projector will start running its selected show. • The connected projector(s) will be set automatically as SLAVE. ©Copyright LOTRONIC 2018 PIXCOLOR Page 4...
Page 5 0-255 Speed for built-in effects Slow to fast 0-255 Color control of CH8 0-255 Sound Control 20-Channel Mode: 0-255 Dimmer for All 0-255 Strobe 0-255 Programme 1 0-255 Programme 2 0-255 Programme Speed 0-255 Control the color of Programme 1 ©Copyright LOTRONIC 2018 PIXCOLOR Page 5...
Page 6 Dimmer for all 3W CREE leds 11-190 0-255 Dimmer for each color 60x SMD5050 led. Every LED has 3 colors, 60 x 3 colors= of SMD5050 led 180 channels, plus 10x 3W CREE leds = 190 channels ©Copyright LOTRONIC 2018 PIXCOLOR Page 6...
Page 7 • Laissez l'appareil refroidir pendant 10 minutes avant d'effectuer l'entretien. Débranchez l’appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes caractéristiques que l’ancien. ©Copyright LOTRONIC 2018 PIXCOLOR Page 7...
Page 8 Entrées / sorties DMX par fiches XLR à 3 ou 5 broches Entrées / sorties RJ45 Haute efficacité et faible consommation d'énergie! Le support multifonctionnel, conçu pour le montage au sol ou sur une structure, permet de fixer des attaches oméga en option. ©Copyright LOTRONIC 2018 PIXCOLOR Page 8...
Page 9 16. Sortie DMX à 5 broches 17. Anneau de sécurité Installation électrique Important: L'installation électrique doit être effectuée uniquement par un personnel qualifié, conformément aux règles de sécurité électrique et mécanique de votre pays. INSTALLATION AUTONOME AVEC CHASES INTÉGRÉS ©Copyright LOTRONIC 2018 PIXCOLOR Page 9...
Page 10 Valeur Fonction Remarques 0-255 Variateur Variateur pour toutes les lumières 0-255 Stroboscope Stroboscope pour toutes les lumières 0-255 Rouge pour SMD5050 0-255 Vert pour SMD5050 0-255 Bleu pour SMD5050 0-255 Blanc pour la LED CREE ©Copyright LOTRONIC 2018 PIXCOLOR Page 10...
Page 11 Programme 2 0-255 Vitesse du programme 0-255 Contrôle couleur du Programme 1 0-255 Contrôle musical 0-255 1ère LED CREE 3W allumée 0-255 2ème LED CREE 3W allumée 10CH 0-255 3ème LED CREE 3W allumée ©Copyright LOTRONIC 2018 PIXCOLOR Page 11...
Page 12 NOTE IMPORTANTE: Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les apporter à un centre de recyclage. Renseignez-vous auprès des autorités locales ou votre revendeur pour connaître la façon de procéder. ©Copyright LOTRONIC 2018 PIXCOLOR Page 12...
Page 13 • Ziehen Sie niemals das Netzkabel ab, indem Sie am Kabel ziehen. • Niemals direkt in die Lichtquelle blicken, während sie eingeschaltet ist. NETZTRENNUNGSVORRICHTUNGEN: Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben. ©Copyright LOTRONIC 2018 PIXCOLOR Page 13...
Page 14 LED Lichtquelle ..............10x 3W warm weiße CREE LEDs ....................60x 0.3W RGB SMD5050 LEDs Farbtemperatur ..................2600 ° K (CREE LED) Sicherung ......................F1.5A / 250V DMX-Kanäle ........................ 9/190 Abmessungen ..................780 x 103 x 72 mm Gewicht ........................3,6 kg ©Copyright LOTRONIC 2018 PIXCOLOR Page 14...
Page 15 Lichtshow abzuspielen. Schließen Sie die Projektoren wie in der folgenden Abbildung gezeigt an. • Der erste Projektor startet die ausgewählte Show. • Der / die angeschlossenen Projektor (en) werden automatisch als SLAVE eingestellt. ©Copyright LOTRONIC 2018 PIXCOLOR Page 15...
Page 16 0-255 Dimmer für alle Lichter 0-255 Stroboskop für alle Lichter 0-255 Programm 1 0-255 Programm 2 0-255 Programmgeschwindigkeit 0-255 Farbsteuerung für Programm 1 0-255 Klangsteuerung 0-255 CREE LED 1 eingeschaltet 0-255 CREE LED 2 eingeschaltet ©Copyright LOTRONIC 2018 PIXCOLOR Page 16...
Page 17 Dimmer für alle 3W CREE LEDs 11-190 Dimmer für jede Farbe der 60x SMD5050 LEDs. Jede LED hat 3 Farben, 60 x 3 Farben = 180 SMD5050 LED Kanäle, plus 10x 3W CREE LEDs = 190 Kanäle ©Copyright LOTRONIC 2018 PIXCOLOR Page 17...
Page 18 Zorg ervoor dat de ventilatie sleuven niet zijn geblokkeerd. • Laat het apparaat 10 minuten afkoelen voordat u het onderhoudt. • Ontkoppel altijd de stroomtoevoer voordat u de zekering vervangt. De nieuwe zekering moet hetzelfde type ©Copyright LOTRONIC 2018 PIXCOLOR Page 18...
Page 19 3 / 5pin XLR DMX in- / uitgangen. RJ45 In / uit Hoog rendement en laag stroomverbruik! De multifunctionele beugel, ontworpen voor zowel vloer- als trussmontage, maakt het mogelijk om optionele omegaklemmen te bevestigen. ©Copyright LOTRONIC 2018 PIXCOLOR Page 19...
Page 20 15. 3-pins DMX-uitgang 16. 5-pins DMX-uitgang 17. Veiligheidsring Elektrische installatie Belangrijk: De elektrische installatie mag alleen door een gekwalificeerd persoon worden uitgevoerd, in overeenstemming met de voorschriften voor elektrische en mechanische veiligheid in uw land. ©Copyright LOTRONIC 2018 PIXCOLOR Page 20...
Page 21 Waarde Functie Opmerkingen kanaal 0-255 dimmer Dimmer voor alle lampen 0-255 Strobe Strobe voor alle lampen 0-255 Rood voor SMD5050 0-255 Groen voor SMD5050 0-255 Blauw voor SMD5050 0-255 Wit voor CREE led 3W ©Copyright LOTRONIC 2018 PIXCOLOR Page 21...
Page 22 Dimmer voor alle lampen 0-255 Strobe Strobe voor alle lampen 0-255 Programma 1 0-255 Programma 2 0-255 Programma snelheid 0-255 Kleurcontrole voor programma 1 0-255 Muziekbesturing 0-255 1. CREE led aan 0-255 2. CREE led aan ©Copyright LOTRONIC 2018 PIXCOLOR Page 22...
Page 23 BELANGRIJK: De elektrische producten mogen niet bij het huisvuil gegooid worden. Gelieve deze te laten recycleren daar waar er centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren ©Copyright LOTRONIC 2018 PIXCOLOR Page 23...
