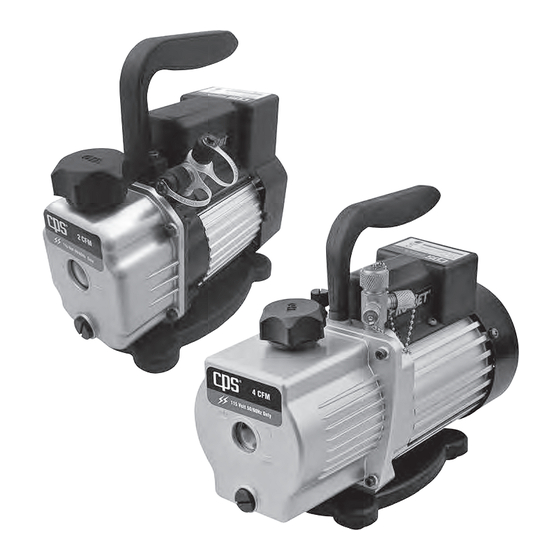

- Page 1 VACUUM PUMP SERIES VP & VPC SINGLE - DUAL STAGE VACUUM PUMPS OPERATION MANUAL GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
-
Page 2: Table Of Contents
Routine Maintenance Operation 6-10 Troubleshooting Chart Warranty Introduction Thank you for purchasing the CPS Pro-Set VP vacuum pump series. Our vacuum ® ® pumps are specifically designed for the air-conditioning and refrigeration service industry. The VP and VPC series both utilize an electrical motor and oil filled rotary vacuum pump cartridge construction. -
Page 3: General Information
GENERAL INFORMATION General Safety Instructions ONLY QUALIFIED SERVICE PERSONNEL SHOULD OPERATE THIS UNIT. SOME COUN- TRIES MAY REQUIRE THE USER TO BE LICENSED. PLEASE CHECK WITH YOUR LOCAL GOVERNMENT AGENCY. DANGER - Avoid breathing refrigerant CAUTION - Avoid breathing refriger- vapors and lubricant vapor or mist. - Page 4 GENERAL INFORMATION GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
- Page 5 GENERAL INFORMATION GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
-
Page 6: Operation
Exhaust / Oil Refill Cap Fan Inlet Motor Oil Sightglass Rubber Base Oil Reservoir Oil Drain Unit consists of: • Pro-Set model vacuum pump ® • CPS vacuum pump oil ® • Operational manual. GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com... -
Page 7: Vp & Vpc Series Parts
Exhaust / Oil Refill Cap Inlet Ports Fan Inlet Oil Sightglass Rubber Base Oil Reservoir Oil Drain Unit consists of: • Pro-Set model vacuum pump ® • CPS vacuum pump oil ® • Operational manual. GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com... -
Page 8: Initial Preparation
OPERATION Initial Preparation 1. If the vacuum pump is equipped with a dual voltage motor, make sure the voltage selector switch is set for the desired voltage operation. 2. The vacuum pump is shipped without oil in the reservoir. Remove the exhaust/oil fill cap and add oil until it is seen in the middle of the oil sight glass. -
Page 9: Routine Maintenance
It is recommended to change the vacuum pump oil after 50 hours of usage. The purity of the oil will determine the final vacuum level achieved. Always use the CPS recommended vacuum pump oil (VPOQ / VPOP / VPOG). The oil provided with the pump has been specially blended to maintain maximum visosity at normal running temperatures as well as cold weather starts. -
Page 10: Troubleshooting Chart
OPERATION Troubleshooting Chart Condition Possible Problem Solution 1. Bad bearings. 1. Replace motor. 2. Loose motor bolts. 2. Tighten bolts. Unusually noisy 3. Coupling drive. 3. Adjust or replace coupling. 4. Dirty, low, or improper oil. 4. Replace oil. 5. Air leaks in connections. 5. -
Page 11: Warranty
All repaired equipment will carry an independent 90-day warranty. This repair policy does not include equipment that is determined to be beyond economical repair. Contact Us CPS Products, Inc. GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com... - Page 12 POMPE A VIDE VP & VPC UNIQUE - DOUBLE ÉTAPE POMPE A VIDE MANUEL D’INSTRUCTIONS GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
- Page 13 électrique (1/2ch.) et une cartouche rotatif de pompe à vide. Spécifications supplémentaires: * Equipé d’CPS exclusif de brouillard d’huile gratuit Port d’échappement. • VP modèles de la série à deux étages équipé d’une soupape de lest. • Dual voltage modèles, la pompe peut être opéré aussi bien en 220v qu’en 110v •...
-
Page 14: Consignes De Sécurite
INFORMATIONS GÉNÉRALES Consignes de Sécurité L’utilisation de ce matériel se fait de préférence que par du personnel qualifié. DANGER - Eviter la respiration des gas ATTENTION - Inhalations de gas réfri- réfrigérants ou vapeur de lubrifiant. gérants peut causer des irritations. Lisez L’inhalation de hautes concentrations de les données de sécurité... - Page 15 INFORMATIONS GÉNÉRALES GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
- Page 16 INFORMATIONS GÉNÉRALES GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
-
Page 17: Opération
OPÈRATION VP Série de Pièces Entrée Électrique / Boitea Plomb (Dans Manche prise IEC) Boite Vanne de décharge Électrique (seulement sur le modèles a étapes) Entrée Echapement / Capuchon de Entrée drainage Ventilateur Base en Caoutchouc Visière Réservoir D’Huile Drainage D’Huile Contenu: •... -
Page 18: Vp & Vpc Série De Piéces
OPÈRATION VPC Série de Pièces Manche Boite Électrique Echapement / Capuchon de Entrée drainage Entrée Ventilateur Base en Caoutchouc Visière Réservoir D’Huile Drainage D’Huile Contenu: • Pompe à vide PRO-SET ® • Cable 220 volt • Huile pour pompe a vide, 500 ml •... -
Page 19: Prépartion Initiale
OPÈRATION Prépartion Initiale 1. Si la pompe à vide est équipé d’un moteur à double tension, s’assurer que le sélecteur de tension est réglé pour le fonctionnement de tension souhaité. 2. La pompe est livré SANS huile dans le réservoir ! Verser l’huile par l’ouverture de remplissage et contrôler le niveau dans la visière. -
Page 20: Maintenance De Routine
Maintenance de Routine Nous recommandons un changement d’huile après 50 heures de marche. La pureté de l’huile déterminera le niveau de vide. Utiliser toujours l’huile CPS recommandée (VPXQ or VPXG). L’huile, livrée avec la pompe, a été spécialement conçue pour maintenir une viscosité... -
Page 21: Tableau De Dépannage
OPÈRATION Tableau de Dépannage Condition Problème Éventuel Solution 1. Roulements usés. 1. Remplacer le moteur. 2. Fixations faibles. 2. Serrer les boulons. Trop Bruyant 3. Embrayage fautif. 3. Ajuster ou remplacer. 4. Huile sale ou mauvaise. 4. Replacer l’huile. 5. Fuites d’air. 5. -
Page 22: Garantie
Toutes le réparations sont couvertes par une garantie de 90 jours. La politique de réparation n’est pas applicable dans les cas ou une réparation est considérée comme économiquement non justifiable Contactez-nous CPS Products, Inc. GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com... - Page 23 VAKUUM PUMPEN VP & VPC SINGEL - DUAL BÜHNE VAKUUM PUMPEN BEDIENUNGSANLEITUNG GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
- Page 24 Technische Spezifikatione Betrieb 6-10 Vorschläge zu Problemlösungen Garantie Einweisungen / Ausstattungen Wir bedanken uns für den Erwerb der CPS - PROSET Vakuumpumpe. Diese Vakuum- ® ® pumpen wurden speziell für die Anwendung in der konventionellen Kältetechnik, sowie in der Klima-technik hergestellt. Unsere Vakuumpumpen werden von einem 1/3 bzw.
-
Page 25: Generelle Sicherheitshinweise
ALLGEMEINE INFORMATIONEN Generelle Sicherheitshinweise Nur qualifiziertes Personal darf dieses Gerät bedienen. Beachten Sie besonders die jeweiligen, länderspeziefischen Hinweise. Bitte prüfen Sie die lokalen vorgeschriebenen Bedingungen zur Anwendung dieses Gerätes. GEFAHR - Vermeiden Sie die Einatmung WARNUNG - Atmen Sie keine Kältemit- von Kältemittelgasen, Ölen oder Nebel. - Page 26 ALLGEMEINE INFORMATIONEN GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
- Page 27 ALLGEMEINE INFORMATIONEN GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
-
Page 28: Betrieb
Öl-Einfüllkappe Luftansaugkappe für Ventilator Öl-Schauglas Gimmi-Puffer Öl-Behälter Öl-Ablauf Serienmäßiger Lieferumfang: • Pro-Set Modelle Vakuum - Pumpe ® • 230 V Elektrokabel • ca. 500ml CPS Vakuum - Pumpenöl ® • Bedienungsanleitung GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com... - Page 29 Sauganschluss Luftansaugkappe für Ventilator Gimmi-Puffer Öl-Schauglas Öl-Behälter Öl-Ablauf Serienmäßiger Lieferumfang: • Pro-Set Modelle Vakuum - Pumpe ® • 230 V Elektrokabel • ca. 500ml CPS Vakuum - Pumpenöl ® • Bedienungsanleitung GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
-
Page 30: Erste Vorbereitung
BETRIEB Erste Vorbereitung 1. Wenn die Vakuumpumpe mit einem Dual Voltage Motor equpped ist sicher, dass die Wahlschalter für die gewünschte Spannung Betrieb gesetzt. 2. Diese Vakuumpumpe wird ohne Ölfüllung geliefert. Entfernen Sie die Öle infüllkappe und füllen die vorgeschriebene Menge Öl bis zur Mitte des Schauglases nach. Danach die Öleinfüllkappe wieder aufschrauben. - Page 31 Wir empfehlen das Öl in der Vakuumpumpe mindestens nach 50 Betriebsstunden zu wechseln. Die Leistung der Pumpe ist wesentlich abhängig von der Reinheit des Öls. Verwenden Sie ausschließlich das Vakuumpumpen - Öl von CPS, Typ VPXQ oder VPXG. Die Ölbeschaffung für die Pumpen ist spezialisiert für eine besonders gute Viskosität bei normalen Betriebsbedingungen, sowie beim Start bei kaltem Wetter.
-
Page 32: Vorschläge Zu Problemlösungen
BETRIEB Vorschläge zu Problemlösungen Ursachen Mögliche Probleme Lösungen - Vorschläge 1. Feste standunterlage 1. Schlechte standunterlage. suchen. 2. Lose motorbefestigung. 2. Schrauben nachziehen. Ungewöhnliche 3. Kupplungsantrieb. 3. Kupplung einstellen oder geräusche 4. Schmutziges, zu weniges tauschen. Öl. 4. Ölwechsel. 5. Lufteinlaß an verbindungen. 5. -
Page 33: Garantie
Garantieleistungen werde nicht erbracht bei Beschädigungen durch den Anwender, oder falsche Handhabungen, sowie fehlenden Service. Alle re- parierten Produkte erhalten eine Garantiezeit von 90 Tagen ab dem Lieferdatum, bzw. Reparaturdatum. Kontakt Informationen CPS Products, Inc. GlobalTestSupply www. .com Find Quality Products Online at:... - Page 34 BOMBA DE VACIO VP & VPC UNA - DOBLE ETAPA BOMBA DE VACIO MANUAL DE OPERACIÓN GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
- Page 35 Mantenimiento de Rutina Operación 6-10 Solución de Problemas Garantía Introducción Gracias por su compra de la bomba de vació VP de CPS PRO-SET . La serie VP de ® ® bombas de vació han sido, específicamente, diseñadas para trabajar en aire acondicio- nado y refrigeración.
- Page 36 INFORMACIÓN GENERAL Instrucciones Generales de Seguridad SOLO PERSONAL DE SERVICIO CALIFICADO DEBE OPERAR ESTA UNIDAD. ALGUNOS PAISES PUEDEN REQUERIR DE UN USUARIO LISENCIADO. POR FAVOR VERIFIQUE CON SU AGENCIA DE GOBIERNO LOCAL. PELIGRO - Evite respirar vapores del re- PRECAUCION - Evite respirar vapores del frigerante y vapores o humo lubricante.
- Page 37 INFORMACIÓN GENERAL GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
- Page 38 INFORMACIÓN GENERAL GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
-
Page 39: Operación
OPERACIÓN Partes de Serie VP Entrada de electricidad Agarradera IEC/ Fusible Gas Ballast (solamente Caja electrica para modelos de 2 etapas) Puerta de Tapa de evacuación / entrada rellenado de aceite Entrada del ventilador Visor de Base de plastico aceite Recipiente para el aceite Boquete del... - Page 40 OPERACIÓN Partes de Serie VPC Agarradera Caja electrica Tapa de evacuación / Puerta de rellenado de aceite entrada Entrada del ventilador Base de plastico Visor de aceite Recipiente para el aceite Boquete del aceite La unidad consiste de: • Bomba de vació Pro-Set ®...
-
Page 41: Preparación Iniciall
OPERACIÓN Preparación Inicial 1 Si la bomba de vacío está equipada con un motor de doble voltaje, asegúrese de que el selector de voltaje se establece para la operación de voltaje deseado. 2 La bomba de vació es embarcada sin aceite en la cámara. Remover tapa de evacu ación/re-llenado de aceite y añadir suficiente aceite hasta que se vea hasta la mitad del visor de liquido. -
Page 42: Mantenimiento De Rutina
Utilice siempre el CPS recomienda el aceite de la bomba de vacío (VPOP, VPOQ, VPOG).El aceite de CPS siempre con la bomba de vacío ha sido especialmente mezclados para mantener la viscosidad máxima a la temperatura normal de funcionamiento, así... -
Page 43: Solución De Problemas
OPERACIÓN Solución de Problemas Condición Posible Problema Solución 1. Rodamientos malos. 1. Reemplazar el motor. 2. Pernos del motor 2. Ajustar los pernos. desajustados. 3. Reemplazar o ajustar el Ruido inusual 3. Acoplaminento defectuoso. acoplamiento. 4. Aceite sucio, inadecuado o bajo. 4. -
Page 44: Garantía
Todos los productos a ser regresados para reparación en garantía deben de estar acompañados de la factura de venta original y la información completa del cliente. Contáctenos CPS Products, Inc. GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
