AOIP Calys 60 IS Instruction Manual

2 channels multifunction calibrator
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
http://www.aoip.com
calys 60 IS
calys 80 IS
calys 120 IS
calys 60 P IS
calys 80 P
Calibrateurs multifonctions 2 voies isolées
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Calys 60 IS and is the answer not in the manual?

Questions and answers

Related Manuals for AOIP Calys 60 IS

Summary of Contents for AOIP Calys 60 IS

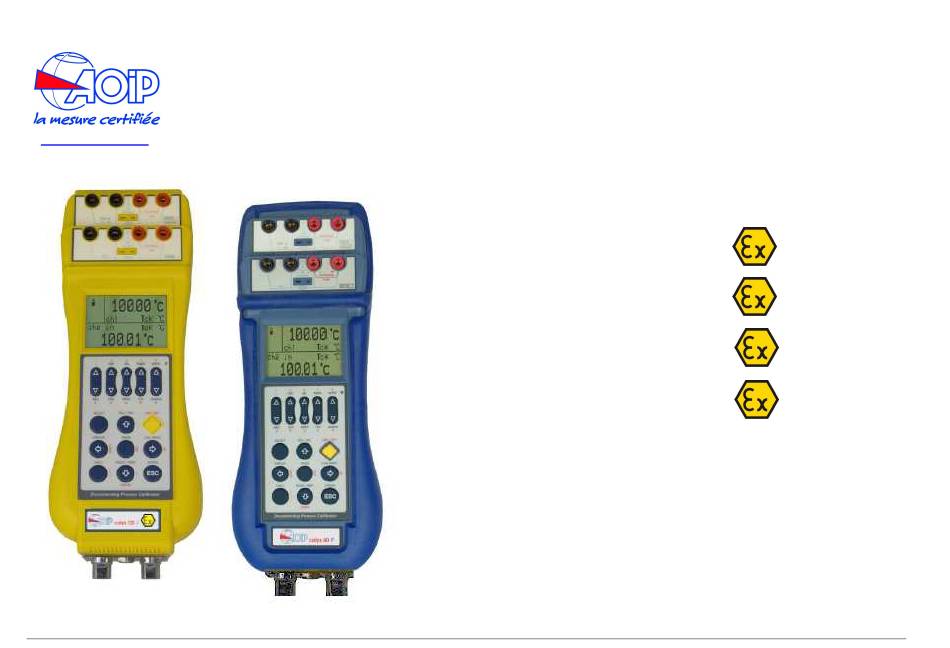

  • Page 1 60 IS calys 80 IS calys 120 IS calys 60 P IS calys 80 P Calibrateurs multifonctions 2 voies isolées...
  • Page 2 Les distributeurs agréés par AOIP S.A.S appliqueront cette garantie à des produits vendus à leurs clients neufs et qui n'ont pas servi, mais ne sont pas autorisés à appliquer une garantie plus étendue ou différente au nom d’AOIP S.A.S. Le support de garantie est offert si le produit a été acquis par l'intermédiaire d'un point de vente agréé par AOIP S.A.S ou bien si l'acheteur a payé...

  • Page 3: Table Of Contents

    Spécifications techniques ......7 4.10 Mise à Zéro d’une mesure ...... 24 Balayage des Mémoires ......40 2.2.1 Calys 60 IS, Calys 80 IS, Calys 120 IS ..7 2.2.1 Calys 60 P, Calys 80 P ......10 4.11 Mémorisation ........24 Test des Contacts ........
  • Page 4 Manuel d’intructions NTA47248-300A2 Touche Display .......... 54 11.2 ATEX Specifications ........ 58 APPLICATIONS ........ 46 11.3 Précautions spécifiques ......59 Etalonnage d'un indicateur de température MAINTENANCE........ 55 11.3.1 Charge des batteries ......59 11.3.2 Maintenance des batteries....59 10.1 Messages d'erreur ......... 55 11.3.3 Remplacement du pack batteries ..

  • Page 5: Avertissements

    BATTERIES RECHARGEABLES NI-MH VERTISSEMENTS Les batteries rechargeables doivent être recyclées ou récupérés selon les lois en vigueur. Elles peuvent exploser en cas d'endommagement ou si elles sont jetées au Sauf indication contraire dans le texte, les instructions d'utilisation contenues dans feu.

  • Page 6: Généralités

    Hart IPM000500G Capteur pression interne - 500/500 mbar relatif Pression Pression IPM002000G Capteur pression interne - 0,95/2 bar relatif Calys 60 IS OPTION OPTION IPM007000G Capteur pression interne - 0,95/7 bar relatif IPM020000G Capteur pression interne - 0,95/20 bar relatif...

  • Page 7: Spécifications Techniques

    EPM000100G Capteur pression externe -100/100 mbars relatif EPM000500G Capteur pression externe -500/500 mabr relatif 2.2.1 Calys 60 IS, Calys 80 IS, Calys 120 IS EPM001000G Capteur pression externe -0,95/1 bar relatif EPM002000G Capteur pression externe -0,95/2 bar relatif Capteur pression externe -0,95/7 bar relatif...
  • Page 8 Fréquence/Impulsion Entrée PRECISION PRECISION Type de Sonde PLAGE Rés. PLAGE Rés. Calys 80 IS Calys 60 IS/ Calys 80 IS/Calys 120 IS (Rtd) Calys 60 IS Calys 120 IS ± (0,005 % L + 0,001 Hz) 1 à 200 Hz 0,001Hz...
  • Page 9 Type de PLAGE Rés. Calys 80 IS cmHg, mHg, inHg, programmable. TC (Rtd) Calys 60 IS Calys 120 IS ± (0,02 % L + 0,1° C) ± (0,01 % L + 0,1° C) Tc J -210 à 1200° C 0,01° C Capteurs internes ±...

  • Page 10: Calys 60 P, Calys 80 P

    Manuel d’intructions NTA47248-300A2 Sur pression : 125 % P.E. Stabilité en Température : pour des températures excédant la plage +18° C à +28° C Etendue : ±8 ppm/° C Port : 1/4 BSPM (mâle) Zéro : ±0,2 µV/° C Longueur du câble de connexion : 2 mètres Temps d’échantillonnage d’une mesure : 250 ms Ecran : affichage graphique LCD avec rétro éclairage automatique ou manuel Fonctions Mathématiques...
  • Page 11 Manuel d’intructions NTA47248-300A2 Bruit de sortie à (300 Hz) : PRECISION Type de Sonde > 2µVpp pour les plages jusqu'à 200 mV Pleine Echelle. PLAGE Rés. Modèle PLUS (Rtd) > 10µVpp pour les plages jusqu'à 2000 mV Pleine Echelle. % lecture >...
  • Page 12 Manuel d’intructions NTA47248-300A2 Capteurs externes Fonctions Mathématiques Fonctions calculées : valeur max, min, moyenne, offset, zéro, gelée. CODE N° PLAGE Rés. PRECISION Mémoires de données Entrée/Sortie : 10 valeurs avec rappel automatique ou manuel ± ± ± ± 0,025 % P.E. EPM000100G -100 à...
  • Page 13 Manuel d’intructions NTA47248-300A2 Temps de recharge (données typiques) : 5 heures à 90 % et 6 h à 99 % avec appareil éteint Fonctionnement sous : 100V – 120 V – 230 V – 240 Vac avec chargeur de batteries externes Isolation du transformateur de ligne : 2500 Vac Etanchéité...

  • Page 14: Description

    Manuel d’intructions NTA47248-300A2 Modules externes de pression ESCRIPTION Chaque appareil est livré avec un connecteur pour recevoir les modules externes "intelligents" de pression. Une large sélection de modules vous est proposée jusqu'à Les calibrateurs de la présente série sde calys sont portatifs, et de haute précision, 700 bars.

  • Page 15: Présentation

    Manuel d’intructions NTA47248-300A2 Acquisition de données Présentation Le calibrateur peut être utilisé comme un enregistreur deux voies. Le mode graphique vous permet d'afficher la tendance, la fonction Replay vous permet de générer le signal électrique en utilisant les données mémorisées. Test de Relais Les thermostats, les pressostats, les relais électriques peuvent être testés en utilisant cette procédure avancée.

  • Page 16: Clavier

    Manuel d’intructions NTA47248-300A2 6. Entrée Pression HP (haute pression) - 1/8" BSP Femelle leurs configuration. 7. Entrée Pression LP (basse pression) - 1/8" – BSP Femelle Déplace le curseur vers le haut lorsque l'appareil est en mode 8. Connecteur RS232 - prise femelle Mini DIN 6 broches réglage ou paramétrage.

  • Page 17: Affichage

    Symboles Description Le symbole batterie indique qu'une pleine charge est requise. N'utilisez que le chargeur batteries livré par AOIP sas avec l'appareil. Clavier Numérique activé : Lorsque ce symbole apparaît à l'écran, l'appareil attend une entrée ATTENTION : De vieilles batteries peuvent fuir et être alors corrosives. Ne numérique (par ex.
  • Page 18 Manuel d’intructions NTA47248-300A2 S'assurer que les polarités de raccordement sont bien respectées. Exemples de câblages et raccordements entrée / sortie En cas de doute, la polarité du câble de compensation peut être vérifiée en le Voie1 – Mesure connectant à l'appareil. On relie alors les deux extrémités libres du câble ensemble et lorsque l'on chauffe cette connexion la valeur affichée doit augmentée.
  • Page 19 Manuel d’intructions NTA47248-300A2 Voie 2 – Simulation/Génération...

  • Page 20: Bornier Universel De Raccordement

    Manuel d’intructions NTA47248-300A2 3.5.1 Bornier universel de raccordement Connecteur iso thermique pour Therm ocouple Fiches bananes Système Pousser & Verrouiller La présente série de calys inclue 3 systèmes de connexion différents : • Fiches bananes standard • Connecteur Miniature iso thermique pour Thermocouples •...

  • Page 21: Mise En Route

    En cas d'observation de dommages mécaniques, il vous faut contacter directement UNE FOIS LES FUSIBLES THERMIQUES ACTIVES, VOUS DEVEZ le transporteur qui vous a livré la marchandise, merci de notifier ce problème à AOIP DECONNECTER LES LIAISONS ELECTRIQUES DU CALIBRATEUR ET sas et de conserver l'emballage d'origine.

  • Page 22: Utilisation Du Rétro Éclairage

    Manuel d’intructions NTA47248-300A2 Da t e • Presser les touches pour mettre en surbrillance le paramètre à DD [ 0 1 ] régler. Presser la touche pour modifier sa valeur. MM [ 0 8 ] YY [ 0 3 ] Fo r ma t [ Eu r o ] Pr e s s <...

  • Page 23: Réglage Du Contraste De L'affichage

    Manuel d’intructions NTA47248-300A2 • Presser la touche [ESC] pour revenir au mode mesure. Réglage du contraste de l'affichage Pour augmenter ou réduire le contraste, procéder comme suit: • Presser [MENU] • Presser les touches [▲] ou [▼] pour régler le niveau de contraste •...

  • Page 24: Modification Du Mode D'affichage

    Manuel d’intructions NTA47248-300A2 Modification du mode d'affichage Gel des données L'opérateur peut choisir parmi 10 pages d'écran pour visualiser les voies de mesure Presser la touche [HOLD/ZERO] pour figer les mesures. Le symbole "H" apparaît et génération. alors à l'écran. Presser la touche [HOLD/ZERO] pour libérer les mesures.
  • Page 25 Manuel d’intructions NTA47248-300A2 Après rappel de la mémoire, la mesure est en fonction gel (donc, ‘H’ apparaît...

  • Page 26: Thermocouples

    Manuel d’intructions NTA47248-300A2 Si vous choisissez de régler la voie 2, le calibrateur affiche : UTILISATIONS SEL ECT Ch 2 Ou t Le mode de fonctionnement (Mesure, Source) est indiqué à l'écran. La voie 1 peut seulement mesurer les paramètres électriques; la voie 2 peut générer et Mesurer Of f (pour le modèle XP seulement) les paramètres électriques.

  • Page 27: Froide Externe (Rj E)

    Manuel d’intructions NTA47248-300A2 • Référence interne. La température est automatiquement compensée par un Presser la touche pour sélectionner et mémoriser le réglage. • capteur interne. Presser la touche [ESC] pour revenir en mode mesure sans procéder à un Référence externe. La température est compensée avec une valeur changement.

  • Page 28: Sondes Résistives (Pt100 Ou Rtd)

    Manuel d’intructions NTA47248-300A2 • Presser la touche pour valider l'option. Presser la touche [ESC] pour • Presser la touche [ENTER] pour confirmer cette valeur ou presser la touche retourner au mode mesure sans aucun changement. pour retourner au menu précédent sans modification. •...

  • Page 29: Réglage De L'echelle De Température

    Manuel d’intructions NTA47248-300A2 Te mp e r a t u r e I PTS 6 8 • Presser les touches pour mettre en surbrillance le type de Sonde I TS 9 0 résistive choisie. • Presser la touche pour confirmer la sélection et revenir en mode mesure. Presser la touche [ESC] pour retourner au mode mesure sans aucun Pr e s s <...

  • Page 30: Courant

    Manuel d’intructions NTA47248-300A2 Sélectionner l'option "Unit" • Presser les touches pour mettre en surbrillance le paramètre "IN" Te mp e r a t u r e (mode mesure). °C • Presser la touche pour valider l'option. Presser la touche [ESC] pour °F retourner au mode mesure sans aucun changement.

  • Page 31: Tension

    Manuel d’intructions NTA47248-300A2 SÉLECTIONNER CETTE FONCTION À CHAQUE FOIS QUE VOUS N'AVEZ PAS Th e r mo c o u p l e BESOIN DE L'ALIMENTATION DE BOUCLE, VOUS MAXIMISERZ AINSI LA RTD t h e r mo me t e r DURÉE DE VIE DE VOS BATTERIES.

  • Page 32: Pression

    Manuel d’intructions NTA47248-300A2 − − − − Si vous choisissez de configurer la voie 2, XScale : le Facteur d'échelle vous permet de réaliser une mise à le calibrateur affiche: l'échelle linéaire ou quadratique de votre paramètre d'entrée (par ex. pour transformer une entrée 4/20 mA en une lecture -1 à...

  • Page 33: Réglage De L'unité De Pression

    Manuel d’intructions NTA47248-300A2 SEL ECT Pr e s s u r e Presser les touches pour mettre en surbrillance l'unité physique de pression que vous voulez utiliser. Presser la touche pour valider l'option et revenir en mode mesure. Presser la Ph - Pl Ph +Pl touche [ESC] pour retourner au mode mesure sans aucun changement.

  • Page 34: Fréquence / Impulsion

    Manuel d’intructions NTA47248-300A2 • Presser la touche pour valider l'option. Presser la touche [ESC] pour • retourner au mode mesure sans aucun changement. Presser les touches pour mettre en surbrillance la gamme choisie. • Presser la touche pour confirmer la sélection et revenir en mode mesure. Presser la touche [ESC] pour retourner au mode mesure sans aucun Th e r mo c o u p l e changement.

  • Page 35: Mode Génération

    Manuel d’intructions NTA47248-300A2 Mode Génération Th e r mo c o u p l e RTD t h e r mo me t e r Cu r r e n t Le calibrateur peut générer/simuler (mode source) tous les signaux électriques Vo l t a g e comme spécifiés au paragraphe spécifications techniques.

  • Page 36: Cycle & Rampe

    Manuel d’intructions NTA47248-300A2 Un i t Te mp e r a t u r e Cycle & Rampe Pr e s s u r e [ mb a r ] Xs c a l e La voie de sortie peut être programmée pour simuler/générer une rampe. Cette procédure utilise la voie 2 en configuration sortie (out).

  • Page 37: Acquisition De Données (Data Logging)

    Manuel d’intructions NTA47248-300A2 Voir le schéma explicatif ci-dessous : La génération démarre à O Volt monte à 1 Volt en 5 sec par incrément de 0,1 sec. Après l’ascension, la sortie est maintenue à 1 Volt pendant 3 secondes puis redescend à...

  • Page 38: Graphe

    Manuel d’intructions NTA47248-300A2 • Sélectionner la touche [On/Off] pour lancer la procédure. L'écran est alors de ce type : 1 5 . 2 0 0 0 Ch 1 Ch 2 Ra mp à 1 0 0 . 0 2 Sélectionner et programmer tout à tour chacune de ces 4 variables. •...
  • Page 39 Manuel d’intructions NTA47248-300A2 Sélectionner l'option "Trx". Tr x s i mu l a t o r On / Of f So u r c e [ Ch 1 ] I n v a l u e s Ou t v a l u e s Fu n c t i o n [ l i n e a r ] Pr e s s <...

  • Page 40: Balayage Des Mémoires

    Manuel d’intructions NTA47248-300A2 Sélectionner l'option "Ramp-Mem Scan". Presser la touche pour visualiser les variables suivantes. Ra mp - Me mo r y s c a n Tr x Ra mp I n v a l u e Me mo r y s c a n Ou t v a l u e Fu n c t i o n [ l i n e a r ]...

  • Page 41: Test Des Contacts

    Manuel d’intructions NTA47248-300A2 • Sélectionner la touche [On/Off] pour lancer la procédure. L'affichage montre Sélectionner ‘’Switch Test’’. la page suivante : 1 5 . 2 0 0 0 Ch 1 Ch 2 Ra mp à 1 0 0 . 0 2 Si vous avez à...

  • Page 42: Présélection Au Démarrage

    Manuel d’intructions NTA47248-300A2 Sélectionner l'option "Auxilliary. Sélectionnez ‘’Power On’’ • Sélectionner ‘Alarme’’. Safe : Ch1 = tension ; Ch2 = Off. Ce type de démarrage évite tout risque de Activer ou désactiver l’alarme. dommages à l’instrument. • Restore Ch : cela restaure les derniers paramétrages des voies. Nota : Si vous désactivez l’alarme, lors de la prochaine mise en route de l’appareil, •...

  • Page 43: Rate)

    Manuel d’intructions NTA47248-300A2 ST Flash, logiciel de mise à jour du logiciel COMMUNICATION SERIE interne Voir page 61 de la notice d’origine le paragraphe concerné Port de communication RS232 Les calibrateurs calys60/80/120 sont équipés d'une interface de liaison numérique RS232 pour communiquer avec un PC. Connecter le câble série à la prise Mini DIN 20 broches du calibrateur.

  • Page 44: Procedures D'étalonnage

    Manuel d’intructions NTA47248-300A2 Les possibilités globales du système calys + Datacal sont : PROCEDURES D'ÉTALONNAGE • Le calys peut stocker jusqu'à 100 Tags • Chaque Tag peut être testé sur plusieurs points d'étalonnages (Point Test) Les données d'étalonnages des appareils testés peuvent être stockées dans la •...
  • Page 45 Manuel d’intructions NTA47248-300A2 Ta g 1 SEL ECT Pr o c e d u r e OFF_ Vt o V 1 / 1 My Ta g 1 Ta g [ Ta g 1 ] Re f : 5 . 0 0 0 0 V+0 . 0 1 2 5 De s c r i p t i o n 1 Re s u l t s [ Fo u n d ] Re f : Ou t...

  • Page 46: Applications

    Manuel d’intructions NTA47248-300A2 15. 2000 15. 2000 APPLICATIONS Ch 1 Ch 1 Ch2 Ou t Tc K Rj i Ch2 Ou t Tc K Rj i °C °C Rj i Rj i SEL ECT Ch 2 SEL ECT Ch 2 Ou t Ou t Th e r mo c o u p l e...
  • Page 47 Manuel d’intructions NTA47248-300A2 • Sélectionner le paramètre "Unit" et si besoin programmer l'unité physique en ° C. • Sélectionner le paramètre "Source" et si besoin programmer "50mA" Pleine Echelle. • Sélectionner le paramètre "In Low" et le programmer en 4 mA. •...

  • Page 48: Etalonnage D'un Transmetteur De Pression

    Manuel d’intructions NTA47248-300A2 Vous pouvez aussi directement programmer la valeur numérique de sortie pour Uni t [ m bar ] Uni t [ m bar ] I n Hi gh [ 20] I n Hi gh [ 20] cela : Par amet er [ 50 mA] Par amet er [ 50 mA] Di s p Low [ 0]...
  • Page 49 Manuel d’intructions NTA47248-300A2 SEL ECT Ch 1 Pr o c e s s Fu nc t i o n Xs c a l e Vo l t a g e XSc a l e Re s i s t a n c e Li n Ma n [ Fr e q u e n c y / Pu l s e Pr o c e s s Fu n c t i o n...

  • Page 50: Tableau Des Menus Deroulants

    Manuel d’intructions NTA47248-300A2 ▼Rj CH2 ext (Entrée de la température de la compensation externe), choix : 0.00 TABLEAU DES MENUS DEROULANTS ▼Scale (Echelle internationale des températures), choix : IPTS 68 (EIPT68), ITS 90 (EIT90) ▼Pressure (Pression, sélection de l'unité physique), choix : mbar, bar, Pa, hPa, KPa, MPa, Kg/cm , mmHg, cmHg..) Menu de Configuration (Set up menu)

  • Page 51: Touche Select

    Manuel d’intructions NTA47248-300A2 ▼Ramp► ▼List ▼OnOff (Démarre/Stppe la rampe) ▼Define (Définie) ▼N.cycles (Nombre de répétions de la rampe), choix : 0 à 100 cycles (0 = cycle ▼Alarm► continu) ▼Set (Configurer) ▼From (Valeur de départ), 0,00 ▼Action ▼To (Valeur d'arrivée), 0,00 ▼Step (Incrément), 0,00 Touche Select ▼T up (Temps de montée), 0,00...

  • Page 52: Configuration De La Voie 2

    Manuel d’intructions NTA47248-300A2 ▼Pt100 USLAB ▼X4 ▼Pt100 US ▼LinMan (une liste de table de linéarisation spécifique est affichée ▼Pt100 SAMA ▼Pt100 JIS 9.2.2 Configuration de la Voie 2 ▼Cu10 ▼Cu100 ▼Ni100 ▼Out ► ▼Ni120 ▼Thermocouple► ▼4w (4 fils) ► ▼Rji (température de jonction de Référence mesurée en Interne par l'appareil) ► ▼Pt1I00 IEC ▼TcK ▼Pt200 IEC...
  • Page 53 Manuel d’intructions NTA47248-300A2 ▼Pt1000 IEC ▼TcR ▼Pt 100 OIML ▼... ▼Pt1000 OIML ▼Rjr (valeur de température de Jonction de Référence externe rapportée à ▼Pt100 USLAB l'appareil via une sonde Pt100) ► ▼Pt100 US ▼Pt100 SAMA ▼TcJ ▼Pt100 JIS ▼TcT ▼Cu10 ▼TcR ▼Cu100 ▼...

  • Page 54: Configuration De La Voie Pression

    Manuel d’intructions NTA47248-300A2 ▼3w (3 fils) ► ▼ChP ▼500 Ω Ω Ω Ω ▼Graph ▼5 kΩ Ω Ω Ω ▼4w (4 fils) ► ▼500 Ω Ω Ω Ω ▼5 kΩ Ω Ω Ω ▼Frequency/Pulse (Fréquence/Pulse) ► ▼Hz ▼Pulse ▼Math function (fonctions mathématiques) ► ▼XScale►...

  • Page 55: Maintenance

    Manuel d’intructions NTA47248-300A2 message peut MAINTENANCE File exists or system full apparaître lors Changer de nom de fichier création d'un fichier ou libérer de l'espace dans Les calibrateurs portatifs calys60/80/120 ont été développés et fabriqués en Fichier existant d'acquisitions. la mémoire. utilisant des composant de grande qualité.
  • Page 56 Manuel d’intructions NTA47248-300A2 Typiquement des pages telles que celles représentées ci dessus peuvent être affichées et éventuellement d'autres pages montrant l'état des capteurs externes de pression ou l'état du module de mesure des conditions ambiantes.

  • Page 57: Protections

    +33(1) 69.02.89.50 Fax : +33(1) 69 02 89 60 10.5 Précautions d'utilisation Email : sav@aoip.com Les éléments en début de chaîne de mesure (par ex. thermocouples, sondes à résistances, etc.) sont normalement reliés à un potentiel électrique proche ou égal au potentiel de terre.

  • Page 58: Securite Intrinseque (Is)

    Manuel d’intructions NTA47248-300A2 Io = 85 mA Po= 1.339 Watt (IS) UPPLEMENT ONCERNANT ECURITE NTRINSEQUE Co= 0.478 µF Lo= 10 mH La série de calys60/80/120 IS a été conçue pour le test et l’étalonnage, de tout équipements de mesures de process, en toute sécurité dans des zones dites à Pour toutes les atmosphère explosive (ATEX).

  • Page 59: Précautions Spécifiques

    Manuel d’intructions NTA47248-300A2 pas libérer de l'énergie thermique et électrique capable d'induire l'inflammation de 11.3.1 Charge des batteries matériaux inflammables (gaz), même en cas de dysfonctionnement ou d’erreur de connexion. Les calys60/80/120 IS sont des calibrateurs conformes à la norme ATEX et sont ATTENTION certifié...

  • Page 60: Certificats

    Manuel d’intructions NTA47248-300A2 ERTIFICATS 12.2 Certificat ATEX 12.1 Certificat CE...
  • Page 61 Manuel d’intructions NTA47248-300A2 calys 60 IS calys 80 IS calys 120 IS calys 60 P IS calys 80 P 2 channels multifunction calibrator...
