Summary of Contents for Chauvet Professional Ovation B-2805FC

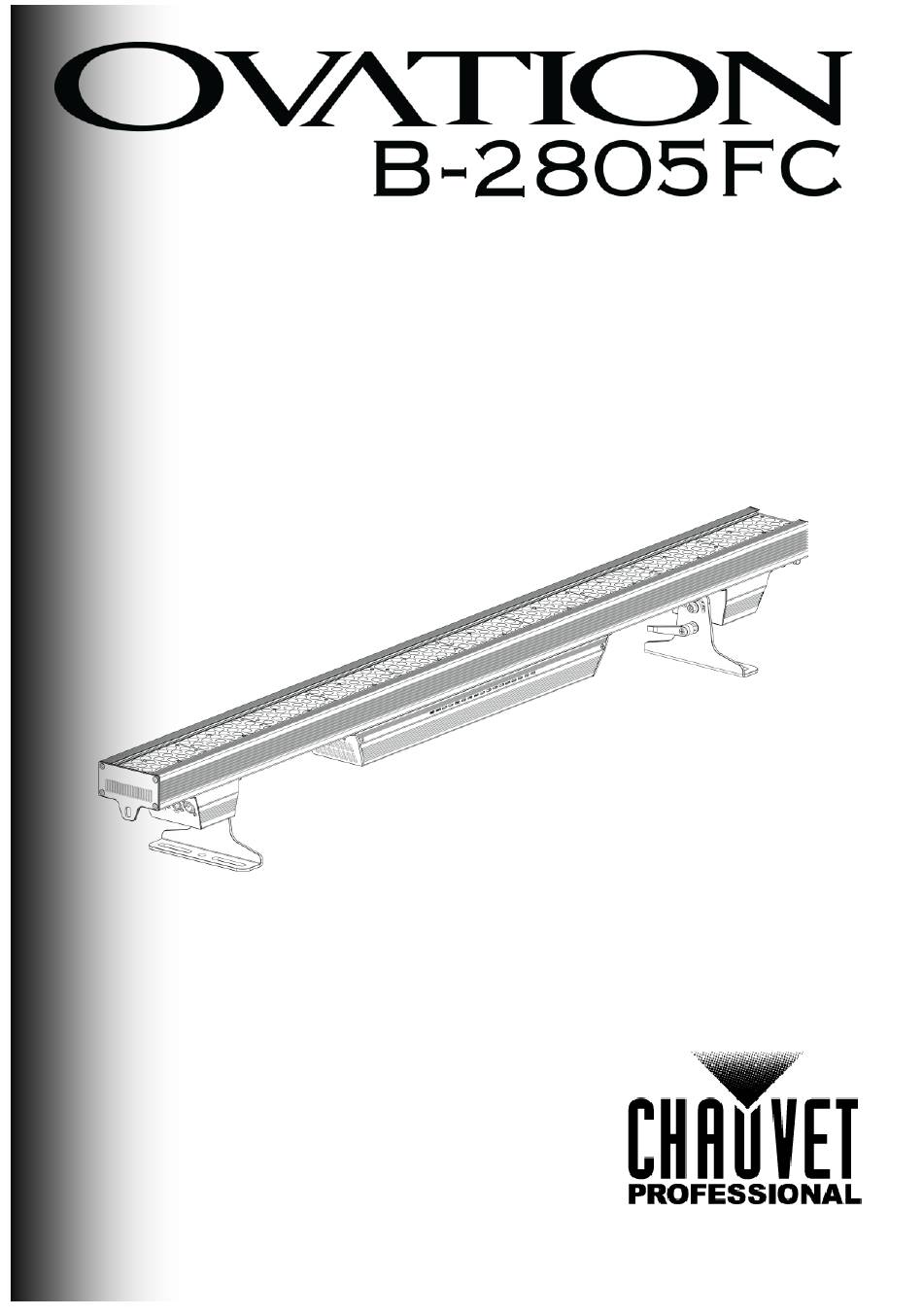

  • Page 1 Quick Reference Guide English Español Français Nederlands NL...

  • Page 2: About This

    Power Linking You can link up to 2 Ovation B-2805FC products at 120 V, 3 products at 208 V, or 4 products at 230 V. Never exceed this number. Power linking cords can be purchased separately.

  • Page 3: Signal Connections

    70CH 135CH DMX Connection The Ovation B-2805FC will work with a DMX controller using a 3- or 5-pin DMX data connection. A DMX Primer is available from www.chauvetprofessional.com. Art-Net™ Art-Net™ is an Ethernet protocol that uses TCP/IP which transfers a large amount of DMX512 data using an Neutrik®...

  • Page 4: Master/Slave Connection

    Overhead Mounting Web Server The Ovation B-2805FC Web Server can be accessed by any computer on the same network as the product. It allows network access to system information, settings such as control protocol and starting address, color output testing, and the ability to change the Web Server password.

  • Page 5: Virtual Color Wheel

    Ovation B-2805FC QRG Virtual The Ovation B-2805FC includes a feature called the Virtual Color Wheel (VCW). This feature is available as a stand-alone control mode for manual use and also as a control Color Wheel channel in each of the products’ DMX personalities. Over thirty pre-mixed colors based on popular gel colors from Rosco are available to call up for easier programming.
  • Page 6 Ovation B-2805FC QRG Preset Color DMX Channel Green Blue Amber Lime Display Readout Value Value Value Value Value Value Temperature 000005 Chart 2800K 006025 3200K 026050 051075 3500K 076100 4000K 4500K 101125 126150 5000K 151175 5600K 6000K 176200 201225 6500K 226255...
  • Page 7 Ovation B-2805FC QRG Main Level Programming Levels Description 17-channel: 16-bit dimmer, RGBA (per RGBA EXT 17CH cell), virtual color wheel (per cell), color temperature (per cell), strobe (per cell) 19-channel: 16-bit dimmer, RGBAL (per RGBAL EXT 19CH cell), virtual color wheel (per cell), color temperature (per cell), strobe (per cell) 2 Cell (cont.)
  • Page 8 Ovation B-2805FC QRG Main Level Programming Levels Description RGBAL Fine 100CH 100-channel: 16-bit RGBAL (per cell) 135-channel: 16-bit dimmer, 16-bit Personality RGBAL (per cell), virtual color wheel 10 Cell (cont.) (cont.) RGBAL FULL 135CH (per cell), color temperature (per cell),...
  • Page 9 Ovation B-2805FC QRG Main Level Programming Levels Description 4500K Preset white color temperatures. 5000K Color Emulates a tungsten lamp at the Temperature 5600K Dimmer <000–255> specified color temperature. Refer to the (cont.) Preset Color Temperature Chart section 6000K for specific values.
  • Page 10 Ovation B-2805FC QRG Main Level Programming Levels Description Normal Normal display orientation Display Inverse Inverted display Display backlight always on Turns off display backlight after 10 sec of inactivity Back Light Turns off display backlight after 20 sec of inactivity...
  • Page 11 Ovation B-2805FC QRG DMX Values 10-Cell Personalities 10-Cell Channel Function Value Percent/Setting RGBAL Dimmer 000255 0–100% FULL Dimmer Fine 000255 0–100% Red 1 000255 0–100% 135CH Red Fine 1 000255 0–100% Green 1 000255 0–100% Green Fine 1 000255 0–100% Blue 1 000255 0–100%...
  • Page 12 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGBAL Virtual Color Wheel Refer to the Virtual Color Wheel Chart section 000255 for specific values FULL Color Temperature Refer to the Preset Color Temperature Chart 135CH 000255 section for specific values (cont.)
  • Page 13 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGBAL Lime Fine 6 000255 0–100% FULL Virtual Color Wheel Refer to the Virtual Color Wheel Chart section 000255 for specific values 135CH Color Temperature Refer to the Preset Color Temperature Chart (cont.)
  • Page 14 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGBAL Lime 9 000255 0–100% FULL Lime Fine 9 000255 0–100% Virtual Color Wheel Refer to the Virtual Color Wheel Chart section 135CH 000255 for specific values (cont.) Color Temperature Refer to the Preset Color Temperature Chart 000255...
  • Page 15 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGBAL Red Fine 2 000255 0–100% Fine Green 2 000255 0–100% Green Fine 2 000255 0–100% 100CH Blue 2 000255 0–100% (cont.) Blue Fine 2 000255 0–100% Amber 2 000255 0–100% Amber Fine 2 000255 0–100%...
  • Page 16 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGBAL Amber Fine 6 000255 0–100% Fine Lime 6 000255 0–100% Lime Fine 6 000255 0–100% 100CH Red 7 000255 0–100% (cont.) Red Fine 7 000255 0–100% Green 7 000255 0–100% Green Fine 7 000255 0–100%...
  • Page 17 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGBAL Dimmer 000255 0–100% Dimmer Fine 000255 0–100% Red 1 000255 0–100% 83CH Green 1 000255 0–100% Blue 1 000255 0–100% Amber 1 000255 0–100% Lime 1 000255 0–100% Virtual Color Wheel...
  • Page 18 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGBAL Red 5 000255 0–100% Green 5 000255 0–100% Blue 5 000255 0–100% 83CH Amber 5 000255 0–100% (cont.) Lime 5 000255 0–100% Virtual Color Wheel Refer to the Virtual Color Wheel Chart section 000255...
  • Page 19 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGBAL Amber 9 000255 0–100% Lime 9 000255 0–100% Virtual Color Wheel Refer to the Virtual Color Wheel Chart section 83CH 000255 for specific values (cont.) Color Temperature Refer to the Preset Color Temperature Chart 000255...
  • Page 20 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGBA Blue 3 000255 0–100% Amber 3 000255 0–100% Virtual Color Wheel Refer to the Virtual Color Wheel Chart section 73CH 000255 for specific values (cont.) Color Temperature Refer to the Preset Color Temperature Chart 000255...
  • Page 21 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGBA 000010 No function Strobe 7 011255 Strobe, slow to fast Red 8 000255 0–100% 73CH Green 8 000255 0–100% (cont.) Blue 8 000255 0–100% Amber 8 000255 0–100% Virtual Color Wheel...
  • Page 22 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGB EXT Red 2 000255 0–100% 63CH Green 2 000255 0–100% Blue 2 000255 0–100% (cont.) Virtual Color Wheel Refer to the Virtual Color Wheel Chart section 000255 for specific values Color Temperature...
  • Page 23 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGB EXT Blue 7 000255 0–100% 63CH Virtual Color Wheel Refer to the Virtual Color Wheel Chart section 000255 for specific values (cont.) Color Temperature Refer to the Preset Color Temperature Chart 000255...
  • Page 24 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGBAL Lime 2 000255 0–100% 50CH Red 3 000255 0–100% Green 3 000255 0–100% Blue 3 000255 0–100% Amber 3 000255 0–100% Lime 3 000255 0–100% Red 4 000255 0–100% Green 4 000255 0–100%...
  • Page 25 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting RGBA Amber 1 000255 0–100% 40CH Red 2 000255 0–100% Green 2 000255 0–100% (cont.) Blue 2 000255 0–100% Amber 2 000255 0–100% Red 3 000255 0–100% Green 3 000255 0–100% Blue 3 000255 0–100%...
  • Page 26 Ovation B-2805FC QRG 10-Cell Channel Function Value Percent/Setting Red 3 000255 0–100% 30CH Green 3 000255 0–100% Blue 3 000255 0–100% (cont.) Red 4 000255 0–100% Green 4 000255 0–100% Blue 4 000255 0–100% Red 5 000255 0–100% Green 5 000255 0–100%...
  • Page 27 Ovation B-2805FC QRG 5-Cell Channel Function Value Percent/Setting RGBAL Red 2 000255 0–100% FULL Red Fine 2 000255 0–100% Green 2 000255 0–100% 70CH Green Fine 2 000255 0–100% (cont.) Blue 2 000255 0–100% Blue Fine 2 000255 0–100% Amber 2 000255 0–100%...
  • Page 28 Ovation B-2805FC QRG 5-Cell Channel Function Value Percent/Setting RGBAL 000010 No function Strobe 4 FULL 011255 Strobe, slow to fast Red 5 000255 0–100% 70CH Red Fine 5 000255 0–100% (cont.) Green 5 000255 0–100% Green Fine 5 000255 0–100% Blue 5 000255 0–100%...
  • Page 29 Ovation B-2805FC QRG 5-Cell Channel Function Value Percent/Setting RGBAL Amber Fine 2 000255 0–100% Fine Lime 2 000255 0–100% Lime Fine 2 000255 0–100% 50CH Red 3 000255 0–100% (cont.) Red Fine 3 000255 0–100% Green 3 000255 0–100% Green Fine 3 000255 0–100%...
  • Page 30 Ovation B-2805FC QRG 5-Cell Channel Function Value Percent/Setting RGBAL 000010 No function Strobe 1 011255 Strobe, slow to fast Red 2 000255 0–100% 43CH Green 2 000255 0–100% (cont.) Blue 2 000255 0–100% Amber 2 000255 0–100% Lime 2 000255 0–100%...
  • Page 31 Ovation B-2805FC QRG 5-Cell Channel Function Value Percent/Setting RGBA EXT Dimmer 000255 0–100% 38CH Dimmer Fine 000255 0–100% Red 1 000255 0–100% Green 1 000255 0–100% Blue 1 000255 0–100% Amber 1 000255 0–100% Virtual Color Wheel Refer to the...
  • Page 32 Ovation B-2805FC QRG 5-Cell Channel Function Value Percent/Setting RGBA Virtual Color Wheel Refer to the Virtual Color Wheel Chart section 000255 for specific values Color Temperature Refer to the Preset Color Temperature Chart 38CH 000255 section for specific values (cont.) 000010 No function...
  • Page 33 Ovation B-2805FC QRG 5-Cell Channel Function Value Percent/Setting RGB EXT 000010 No function Strobe 4 33CH 011255 Strobe, slow to fast Red 5 000255 0–100% (cont.) Green 5 000255 0–100% Blue 5 000255 0–100% Virtual Color Wheel Refer to the...
  • Page 34 Ovation B-2805FC QRG 5-Cell Channel Function Value Percent/Setting RGBA 20CH Red 2 000255 0–100% (cont.) Green 2 000255 0–100% Blue 2 000255 0–100% Amber 2 000255 0–100% Red 3 000255 0–100% Green 3 000255 0–100% Blue 3 000255 0–100% Amber 3 000255 0–100%...
  • Page 35 Ovation B-2805FC QRG 2-Cell Channel Function Value Percent/Setting RGBAL Amber Fine 1 000255 0–100% FULL Lime 1 000255 0–100% Lime Fine 1 000255 0–100% 31CH Virtual Color Wheel Refer to the Virtual Color Wheel Chart section (cont.) 000255 for specific values...
  • Page 36 Ovation B-2805FC QRG 2-Cell Channel Function Value Percent/Setting RGBAL Red 2 000255 0–100% Fine Red Fine 2 000255 0–100% Green 2 000255 0–100% 20CH Green Fine 2 000255 0–100% (cont.) Blue 2 000255 0–100% Blue Fine 2 000255 0–100% Amber 2 000255 0–100%...
  • Page 37 Ovation B-2805FC QRG 2-Cell Channel Function Value Percent/Setting RGBA Virtual Color Wheel Refer to the Virtual Color Wheel Chart section 000255 for specific values Color Temperature Refer to the Preset Color Temperature Chart 17CH 000255 section for specific values (cont.) 000010 No function...
  • Page 38 Ovation B-2805FC QRG 2-Cell Channel Function Value Percent/Setting RGBAL Amber 1 000255 0–100% 10CH Lime 1 000255 0–100% Red 2 000255 0–100% (cont.) Green 2 000255 0–100% Blue 2 000255 0–100% Amber 2 000255 0–100% Lime 2 000255 0–100% 2-Cell...
  • Page 39 Ovation B-2805FC QRG 1-Cell Channel Function Value Percent/Setting RGBAL 000010 No function Strobe FULL 011255 Strobe, slow to fast 000015 No function 17CH Color Macros 016255 Color macros (cont.) 000051 Preset dimmer speed from display menu 052101 Dimmer speed mode off Dimmer Speed 102152 Dimmer speed mode 1 (fastest)
  • Page 40 Ovation B-2805FC QRG 1-Cell Channel Function Value Percent/Setting RGBA Refer to the Preset Color Temperature Chart Color Temperature 000255 section for specific values EXT 9CH 000010 No function (cont.) Strobe 011255 Strobe, slow to fast 1-Cell Channel Function Value Percent/Setting...

  • Page 41: Alimentación En Cadena

    Alimentación en Puede enlazar hasta 2 productos Ovation B-2805FC a 120 V, 3 productos a 208 V o 4 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por Cadena separado.

  • Page 42: Conexiones De Señal

    4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación. Conexiones de Puede enlazar el Ovation B-2805FC a un controlador o software controlador usando una conexión DMX o una conexión Ethernet. Si está usando otros productos señal compatibles con Art-Net™...

  • Page 43: Servidor Web

    Ovation B-2805FC GRR Conexión El Ovation B-2805FC usa la conexión de datos DMX para su modo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para Maestro/Esclavo funcionamiento Maestro/Esclavo. Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación...

  • Page 44: Rueda De Color Virtual (Vcw)

    Ovation B-2805FC GRR Rueda de El Ovation B-2805FC cuenta con una nueva característica llamada Rueda de Color Virtual (VCW). Esta característica está disponible como modo de control independiente para uso manual Color y también como canal de control en cada una de las personalidades DMX del dispositivo. Más una Virtual treintena de colores pre-mezclados basados en los colores de gel más populares de Rosco están...

  • Page 45: Mapa De Menú

    Ovation B-2805FC GRR Gráfico de Valor del Valor Valor Valor Valor Valor Lectura en Pantalla Canal DMX Rojo Verde Azul Ámbar Limón temperaturas 000005 de color 2800K 006025 predefinidas 3200K 026050 051075 3500K 076100 4000K 4500K 101125 126150 5000K 151175...
  • Page 46 Ovation B-2805FC GRR Nivel Principal Niveles de Programación Descripción 15 canales: 16 bits atenuador, RGB (por celda), rueda de color virtual (por celda), RGB EXT 15CH temperatura de color (por celda), estroboscopio (por celda) 17 canales: 16 bits atenuador, RGBA...
  • Page 47 Ovation B-2805FC GRR Nivel Niveles de Programación Descripción Principal 73 canales: 16 bits atenuador, RGBA (por celda), rueda de color virtual (por RGBA EXT 73CH celda), temperatura de color (por celda), estroboscopio (por celda) 83 canales: 16 bits atenuador, RGBAL...
  • Page 48 Ovation B-2805FC GRR Nivel Niveles de Programación Descripción Principal R91-Primary Green Rueda de Color Virtual (VCW) simula Virtual la emisión de cada gel de color de R92-Turquoise Color Dimmer <000–255> Rosco. Consulte la sección Tabla de Wheel R93-Blue Green Colores VCW para ver los valores (cont.)
  • Page 49 Ovation B-2805FC GRR Nivel Principal Niveles de Programación Descripción Utiliza la configuración de blanco predeterminada de fábrica Establece el valor máximo de LED rojo Green Establece el valor máximo de LED verde White Balance Manual Blue 125–255 Establece el valor máximo de LED azul Amber Establece el valor máximo de LED ámbar...
  • Page 50 Ovation B-2805FC GRR Valores DMX Personalidad de 10 celdas 10 celdas Canal Función Valor Porcentaje/Configuración RGBAL Atenuador 000255 0–100% FULL Atenuador fino 000255 0–100% Rojo 1 000255 0–100% 135CH Rojo fino 1 000255 0–100% Verde 1 000255 0–100% Verde fino 1 000255 0–100%...
  • Page 51 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGBAL Rueda de Color Consulte la sección Tabla de Colores VCW 000255 Virtual (VCW) 3 para ver los valores específicos FULL Temperaturas de Consulte el apartado Gráfico de temperaturas de 135CH 000255...
  • Page 52 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGBAL Limón fino 6 000255 0–100% FULL Rueda de Color Consulte la sección Tabla de Colores VCW 000255 Virtual (VCW) 6 para ver los valores específicos 135CH Temperaturas de Consulte el apartado Gráfico de temperaturas de...
  • Page 53 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGBAL Limón 9 000255 0–100% FULL Limón fino 9 000255 0–100% Rueda de Color Consulte la sección Tabla de Colores VCW 135CH 000255 Virtual (VCW) 9 para ver los valores específicos (cont.)
  • Page 54 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGBAL Rojo fino 2 000255 0–100% Fine Verde 2 000255 0–100% Verde fino 2 000255 0–100% 100CH Azul 2 000255 0–100% (cont.) Azul fino 2 000255 0–100% Ámbar 2 000255 0–100% Ámbar fino 2...
  • Page 55 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGBAL Ámbar fino 6 000255 0–100% Fine Limón 6 000255 0–100% Limón fino 6 000255 0–100% 100CH Rojo 7 000255 0–100% (cont.) Rojo fino 7 000255 0–100% Verde 7 000255 0–100% Verde fino 7 000255 0–100%...
  • Page 56 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGBAL Atenuador 000255 0–100% Atenuador fino 000255 0–100% Rojo 1 000255 0–100% 83CH Verde 1 000255 0–100% Azul 1 000255 0–100% Ámbar 1 000255 0–100% Limón 1 000255 0–100% Rueda de Color Consulte la sección...
  • Page 57 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGBAL Rojo 5 000255 0–100% Verde 5 000255 0–100% Azul 5 000255 0–100% 83CH Ámbar 5 000255 0–100% (cont.) Limón 5 000255 0–100% Rueda de Color Consulte la sección Tabla de Colores VCW 000255...
  • Page 58 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGBAL Ámbar 9 000255 0–100% Limón 9 000255 0–100% Rueda de Color Consulte la sección Tabla de Colores VCW 83CH 000255 Virtual (VCW) 9 para ver los valores específicos (cont.) Temperaturas de Consulte el apartado Gráfico de temperaturas de...
  • Page 59 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGBA Azul 3 000255 0–100% Ámbar 3 000255 0–100% Rueda de Color Consulte la sección Tabla de Colores VCW 73CH 000255 Virtual (VCW) 3 para ver los valores específicos (cont.) Temperaturas de Consulte el apartado Gráfico de temperaturas de...
  • Page 60 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGBA 000010 Sin función Estroboscopio 7 011255 Estroboscopio, lento a rápido Rojo 8 000255 0–100% 73CH Verde 8 000255 0–100% (cont.) Azul 8 000255 0–100% Ámbar 8 000255 0–100% Rueda de Color Consulte la sección...
  • Page 61 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGB EXT Rojo 2 000255 0–100% 63CH Verde 2 000255 0–100% Azul 2 000255 0–100% (cont.) Rueda de Color Consulte la sección Tabla de Colores VCW 000255 Virtual (VCW) 2 para ver los valores específicos...
  • Page 62 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGB EXT Azul 7 000255 0–100% 63CH Rueda de Color Consulte la sección Tabla de Colores VCW 000255 Virtual (VCW) 7 para ver los valores específicos (cont.) Temperaturas de Consulte el apartado Gráfico de temperaturas de...
  • Page 63 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGBAL Limón 2 000255 0–100% 50CH Rojo 3 000255 0–100% Verde 3 000255 0–100% Azul 3 000255 0–100% Ámbar 3 000255 0–100% Limón 3 000255 0–100% Rojo 4 000255 0–100% Verde 4 000255 0–100%...
  • Page 64 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración RGBA Ámbar 1 000255 0–100% 40CH Rojo 2 000255 0–100% Verde 2 000255 0–100% (cont.) Azul 2 000255 0–100% Ámbar 2 000255 0–100% Rojo 3 000255 0–100% Verde 3 000255 0–100% Azul 3 000255 0–100%...
  • Page 65 Ovation B-2805FC GRR 10 celdas Canal Función Valor Porcentaje/Configuración Rojo 3 000255 0–100% 30CH Verde 3 000255 0–100% Azul 3 000255 0–100% (cont.) Rojo 4 000255 0–100% Verde 4 000255 0–100% Azul 4 000255 0–100% Rojo 5 000255 0–100% Verde 5 000255 0–100%...
  • Page 66 Ovation B-2805FC GRR 5 celdas Canal Función Valor Porcentaje/Configuración RGBAL Rojo 2 000255 0–100% FULL Rojo fino 2 000255 0–100% Verde 2 000255 0–100% 70CH Verde fino 2 000255 0–100% (cont.) Azul 2 000255 0–100% Azul fino 2 000255 0–100% Ámbar 2...
  • Page 67 Ovation B-2805FC GRR 5 celdas Canal Función Valor Porcentaje/Configuración RGBAL 000010 Sin función Estroboscopio 4 FULL 011255 Estroboscopio, lento a rápido Rojo 5 000255 0–100% 70CH Rojo fino 5 000255 0–100% (cont.) Verde 5 000255 0–100% Verde fino 5 000255 0–100% Azul 5 000255 0–100%...
  • Page 68 Ovation B-2805FC GRR 5 celdas Canal Función Valor Porcentaje/Configuración RGBAL Ámbar fino 2 000255 0–100% Fine Limón 2 000255 0–100% Limón fino 2 000255 0–100% 50CH Rojo 3 000255 0–100% (cont.) Rojo fino 3 000255 0–100% Verde 3 000255 0–100% Verde fino 3 000255 0–100%...
  • Page 69 Ovation B-2805FC GRR 5 celdas Canal Función Valor Porcentaje/Configuración RGBAL 000010 Sin función Estroboscopio 1 011255 Estroboscopio, lento a rápido Rojo 2 000255 0–100% 43CH Verde 2 000255 0–100% (cont.) Azul 2 000255 0–100% Ámbar 2 000255 0–100% Limón 2 000255 0–100%...
  • Page 70 Ovation B-2805FC GRR 5 celdas Canal Función Valor Porcentaje/Configuración RGBA EXT Atenuador 000255 0–100% 38CH Atenuador fino 000255 0–100% Rojo 1 000255 0–100% Verde 1 000255 0–100% Azul 1 000255 0–100% Ámbar 1 000255 0–100% Rueda de Color Consulte la sección Tabla de Colores VCW 000255...
  • Page 71 Ovation B-2805FC GRR 5 celdas Canal Función Valor Porcentaje/Configuración RGBA Rueda de Color Consulte la sección Tabla de Colores VCW 000255 Virtual (VCW) 5 para ver los valores específicos Temperaturas de Consulte el apartado Gráfico de temperaturas de 38CH 000255...
  • Page 72 Ovation B-2805FC GRR 5 celdas Canal Función Valor Porcentaje/Configuración RGB EXT 000010 Sin función Estroboscopio 4 33CH 011255 Estroboscopio, lento a rápido Rojo 5 000255 0–100% (cont.) Verde 5 000255 0–100% Azul 5 000255 0–100% Rueda de Color Consulte la sección Tabla de Colores VCW 000255...

  • Page 73: Personalidad De 2 Celdas

    Ovation B-2805FC GRR 5 celdas Canal Función Valor Porcentaje/Configuración RGBA 20CH Rojo 2 000255 0–100% (cont.) Verde 2 000255 0–100% Azul 2 000255 0–100% Ámbar 2 000255 0–100% Rojo 3 000255 0–100% Verde 3 000255 0–100% Azul 3 000255 0–100% Ámbar 3...
  • Page 74 Ovation B-2805FC GRR 2 celdas Canal Función Valor Porcentaje/Configuración RGBAL Ámbar fino 1 000255 0–100% FULL Limón 1 000255 0–100% Limón fino 1 000255 0–100% 31CH Rueda de Color Consulte la sección Tabla de Colores VCW (cont.) 000255 Virtual (VCW) 1 para ver los valores específicos...
  • Page 75 Ovation B-2805FC GRR 2 celdas Canal Función Valor Porcentaje/Configuración RGBAL Rojo 2 000255 0–100% Fine Rojo fino 2 000255 0–100% Verde 2 000255 0–100% 20CH Verde fino 2 000255 0–100% (cont.) Azul 2 000255 0–100% Azul fino 2 000255 0–100% Ámbar 2...
  • Page 76 Ovation B-2805FC GRR 2 celdas Canal Función Valor Porcentaje/Configuración RGBA Rueda de Color Consulte la sección Tabla de Colores VCW 000255 Virtual (VCW) 1 para ver los valores específicos Temperaturas de Consulte el apartado Gráfico de temperaturas de 17CH 000255...
  • Page 77 Ovation B-2805FC GRR 2 celdas Canal Función Valor Porcentaje/Configuración RGBAL Ámbar 1 000255 0–100% 10CH Limón 1 000255 0–100% Rojo 2 000255 0–100% (cont.) Verde 2 000255 0–100% Azul 2 000255 0–100% Ámbar 2 000255 0–100% Limón 2 000255 0–100%...
  • Page 78 Ovation B-2805FC GRR 1 celda Canal Función Valor Porcentaje/Configuración RGBAL 000010 Sin función Estroboscopio FULL 011255 Estroboscopio, lento a rápido 000015 Sin función 17CH Macros de color 016255 Macros de color (cont.) Pre configura la velocidad del atenuador desde 000051 la pantalla de menú...
  • Page 79 Ovation B-2805FC GRR 1 celda Canal Función Valor Porcentaje/Configuración RGBA Temperaturas de Consulte el apartado Gráfico de temperaturas de 000255 color color predefinidas para ver valores concretos EXT 9CH 000010 Sin función (cont.) Estroboscopio 011255 Estroboscopio, lento a rápido 1 celda Canal Función...

  • Page 80: Connexion Électrique

    électrique ou en coupant le disjoncteur. Connexion Vous pouvez connecter jusqu’à 2 Ovation B-2805FC à 120 V, 3 unités à 208 V ou 4 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation. Électrique...

  • Page 81: Connexions Du Signal

    3. Remplacez le fusible obsolète par un fusible neuf équivalent 4. Revissez le couvercle du porte-fusible et rebranchez l'unité. Connexions du Vous pouvez relier le Ovation B-2805FC à un contrôleur ou à un logiciel de contrôle à l'aide d'une connexion DMX ou une connexion Ethernet. En cas signal d'utilisation du Ovation B-2805FC conjointement avec d'autres appareils compatibles avec les protocoles Art-Net™...

  • Page 82: Installation

    Montage en Hauteur Serveur web Le serveur web de l'Ovation B-2805FC peut être accédé à partir de n'importe quel ordinateur connecté sur le même réseau que l'appareil. Il permet un accès réseau aux informations systèmes et aux paramètres tels que le protocole de contrôle et l'adresse de démarrage.
  • Page 83 Ovation B-2805FC MR Roue de L'Ovation B-2805FC comprend une toute nouvelle fonctionnalité appelée la Roue de Couleurs Virtuelles (VCW). Elle est disponible en mode de commande autonome en usage Couleurs manuel et également en canal de commande dans chacune des personnalités DMX de l'unité.
  • Page 84 Ovation B-2805FC MR Gamme des Valeurs des Valeur Valeur Valeur Valeur Valeur Affichage à l'Écran Canaux DMX Rouge Vert Bleu Ambre Lime températures 000005 de couleur 2800K 006025 prédéfinies 3200K 026050 051075 3500K 076100 4000K 4500K 101125 126150 5000K 151175...
  • Page 85 Ovation B-2805FC MR Niveau Principal Niveaux de Programmation Description 15 canaux : gradation 16-bit, RGB (par cellule), roue de couleur virtuelle (par RGB EXT 15CH cellule), température de couleur (par cellule), stroboscope (par cellule) 17 canaux : gradation 16-bit, RGBA (par...
  • Page 86 Ovation B-2805FC MR Niveau Niveaux de Programmation Description Principal 73 canaux : gradation 16-bit, RGBA (par cellule), roue de couleur virtuelle RGBA EXT 73CH (par cellule), température de couleur (par cellule), stroboscope (par cellule) 83 canaux : gradation 16-bit, RGBAL...
  • Page 87 Ovation B-2805FC MR Niveau Niveaux de Programmation Description Principal R91-Primary Green Roue de Couleurs Virtuelles (VCW) Virtual simule le rendu des gélatines de R92-Turquoise Color Dimmer <000–255> couleur de Rosco. Consultez la Wheel R93-Blue Green section Gamme de Couleurs pour en (suite) connaître les valeurs spécifiques...
  • Page 88 Ovation B-2805FC MR Niveau Principal Niveaux de Programmation Description Utilise le paramétrage de blanc définit en usine Définit la valeur maximale de LED rouge Green Définit la valeur maximale de LED verte White Balance Manual Blue 125–255 Définit la valeur maximale de LED bleue Amber Définit la valeur maximale de LED ambre...

  • Page 89: Valeurs Dmx

    Ovation B-2805FC MR Valeurs DMX Personnalité à 10 cellules 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Gradateur 000255 0–100% FULL Gradateur Fin 000255 0–100% Rouge 1 000255 0–100% 135CH Rouge Fin 1 000255 0–100% Vert 1 000255 0–100% Vert Fin 1 000255 0–100%...
  • Page 90 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Roue de Couleurs Consultez la section Gamme de Couleurs pour 000255 Virtuelles 3 en connaître les valeurs spécifiques FULL Température de la Consultez la section Gamme des températures de 135CH 000255...
  • Page 91 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Lime Fin 6 000255 0–100% FULL Roue de Couleurs Consultez la section Gamme de Couleurs pour 000255 Virtuelles 6 en connaître les valeurs spécifiques 135CH Température de la Consultez la section Gamme des températures de...
  • Page 92 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Lime 9 000255 0–100% FULL Lime Fin 9 000255 0–100% Roue de Couleurs Consultez la section Gamme de Couleurs pour 135CH 000255 Virtuelles 9 en connaître les valeurs spécifiques (suite) Température de la...
  • Page 93 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Rouge Fin 2 000255 0–100% Fine Vert 2 000255 0–100% Vert Fin 2 000255 0–100% 100CH Bleu 2 000255 0–100% (suite) Bleu Fin 2 000255 0–100% Ambre 2 000255 0–100% Ambre Fin 2 000255 0–100%...
  • Page 94 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Ambre Fin 6 000255 0–100% Fine Lime 6 000255 0–100% Lime Fin 6 000255 0–100% 100CH Rouge 7 000255 0–100% (suite) Rouge Fin 7 000255 0–100% Vert 7 000255 0–100% Vert Fin 7 000255 0–100%...
  • Page 95 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Gradateur 000255 0–100% Gradateur Fin 000255 0–100% Rouge 1 000255 0–100% 83CH Vert 1 000255 0–100% Bleu 1 000255 0–100% Ambre 1 000255 0–100% Lime 1 000255 0–100% Roue de Couleurs...
  • Page 96 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Rouge 5 000255 0–100% Vert 5 000255 0–100% Bleu 5 000255 0–100% 83CH Ambre 5 000255 0–100% (suite) Lime 5 000255 0–100% Roue de Couleurs Consultez la section Gamme de Couleurs pour 000255...
  • Page 97 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Ambre 9 000255 0–100% Lime 9 000255 0–100% Roue de Couleurs Consultez la section Gamme de Couleurs pour 83CH 000255 Virtuelles 9 en connaître les valeurs spécifiques (suite) Température de la Consultez la section Gamme des températures de...
  • Page 98 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGBA Bleu 3 000255 0–100% Ambre 3 000255 0–100% Roue de Couleurs Consultez la section Gamme de Couleurs pour 73CH 000255 Virtuelles 3 en connaître les valeurs spécifiques (suite) Température de la Consultez la section Gamme des températures de...
  • Page 99 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGBA 000010 Pas de fonction Stroboscope 7 011255 Stroboscope, lent à rapide Rouge 8 000255 0–100% 73CH Vert 8 000255 0–100% (suite) Bleu 8 000255 0–100% Ambre 8 000255 0–100% Roue de Couleurs...
  • Page 100 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGB EXT Rouge 2 000255 0–100% 63CH Vert 2 000255 0–100% Bleu 2 000255 0–100% (suite) Roue de Couleurs Consultez la section Gamme de Couleurs pour 000255 Virtuelles 2 en connaître les valeurs spécifiques Température de la...
  • Page 101 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGB EXT Bleu 7 000255 0–100% 63CH Roue de Couleurs Consultez la section Gamme de Couleurs pour 000255 Virtuelles 7 en connaître les valeurs spécifiques (suite) Température de la Consultez la section Gamme des températures de...
  • Page 102 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Lime 2 000255 0–100% 50CH Rouge 3 000255 0–100% Vert 3 000255 0–100% Bleu 3 000255 0–100% Ambre 3 000255 0–100% Lime 3 000255 0–100% Rouge 4 000255 0–100% Vert 4 000255 0–100%...
  • Page 103 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration RGBA Ambre 1 000255 0–100% 40CH Rouge 2 000255 0–100% Vert 2 000255 0–100% (suite) Bleu 2 000255 0–100% Ambre 2 000255 0–100% Rouge 3 000255 0–100% Vert 3 000255 0–100% Bleu 3 000255 0–100%...
  • Page 104 Ovation B-2805FC MR 10 cellules Canal Fonction Valeur Pourcentage/Configuration Rouge 3 000255 0–100% 30CH Vert 3 000255 0–100% Bleu 3 000255 0–100% (suite) Rouge 4 000255 0–100% Vert 4 000255 0–100% Bleu 4 000255 0–100% Rouge 5 000255 0–100% Vert 5 000255 0–100%...
  • Page 105 Ovation B-2805FC MR 5 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Rouge 2 000255 0–100% FULL Rouge Fin 2 000255 0–100% Vert 2 000255 0–100% 70CH Vert Fin 2 000255 0–100% (suite) Bleu 2 000255 0–100% Bleu Fin 2 000255 0–100% Ambre 2 000255 0–100%...
  • Page 106 Ovation B-2805FC MR 5 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL 000010 Pas de fonction Stroboscope 4 FULL 011255 Stroboscope, lent à rapide Rouge 5 000255 0–100% 70CH Rouge Fin 5 000255 0–100% (suite) Vert 5 000255 0–100% Vert Fin 5 000255 0–100%...
  • Page 107 Ovation B-2805FC MR 5 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Ambre Fin 2 000255 0–100% Fine Lime 2 000255 0–100% Lime Fin 2 000255 0–100% 50CH Rouge 3 000255 0–100% (suite) Rouge Fin 3 000255 0–100% Vert 3 000255 0–100% Vert Fin 3 000255 0–100%...
  • Page 108 Ovation B-2805FC MR 5 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL 000010 Pas de fonction Stroboscope 1 011255 Stroboscope, lent à rapide Rouge 2 000255 0–100% 43CH Vert 2 000255 0–100% (suite) Bleu 2 000255 0–100% Ambre 2 000255 0–100% Lime 2 000255 0–100%...
  • Page 109 Ovation B-2805FC MR 5 cellules Canal Fonction Valeur Pourcentage/Configuration RGBA EXT Gradateur 000255 0–100% 38CH Gradateur Fin 000255 0–100% Rouge 1 000255 0–100% Vert 1 000255 0–100% Bleu 1 000255 0–100% Ambre 1 000255 0–100% Roue de Couleurs Consultez la section...
  • Page 110 Ovation B-2805FC MR 5 cellules Canal Fonction Valeur Pourcentage/Configuration RGBA Roue de Couleurs Consultez la section Gamme de Couleurs pour 000255 Virtuelles 5 en connaître les valeurs spécifiques Température de la Consultez la section Gamme des températures de 38CH 000255 Couleur 5 couleur prédéfinies...
  • Page 111 Ovation B-2805FC MR 5 cellules Canal Fonction Valeur Pourcentage/Configuration RGB EXT 000010 Pas de fonction Stroboscope 4 33CH 011255 Stroboscope, lent à rapide Rouge 5 000255 0–100% (suite) Vert 5 000255 0–100% Bleu 5 000255 0–100% Roue de Couleurs Consultez la section...

  • Page 112: Personnalité À 2 Cellules

    Ovation B-2805FC MR 5 cellules Canal Fonction Valeur Pourcentage/Configuration RGBA 20CH Rouge 2 000255 0–100% (suite) Vert 2 000255 0–100% Bleu 2 000255 0–100% Ambre 2 000255 0–100% Rouge 3 000255 0–100% Vert 3 000255 0–100% Bleu 3 000255 0–100% Ambre 3 000255 0–100%...
  • Page 113 Ovation B-2805FC MR 2 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Ambre Fin 1 000255 0–100% FULL Lime 1 000255 0–100% Lime Fin 1 000255 0–100% 31CH Roue de Couleurs Consultez la section Gamme de Couleurs pour (suite) 000255 Virtuelles 1 en connaître les valeurs spécifiques...
  • Page 114 Ovation B-2805FC MR 2 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Rouge 2 000255 0–100% Fine Rouge Fin 2 000255 0–100% Vert 2 000255 0–100% 20CH Vert Fin 2 000255 0–100% (suite) Bleu 2 000255 0–100% Bleu Fin 2 000255 0–100% Ambre 2 000255 0–100%...
  • Page 115 Ovation B-2805FC MR 2 cellules Canal Fonction Valeur Pourcentage/Configuration RGBA Roue de Couleurs Consultez la section Gamme de Couleurs pour 000255 Virtuelles 1 en connaître les valeurs spécifiques Température de la Consultez la section Gamme des températures de 17CH 000255 Couleur 1 couleur prédéfinies...
  • Page 116 Ovation B-2805FC MR 2 cellules Canal Fonction Valeur Pourcentage/Configuration RGBAL Ambre 1 000255 0–100% 10CH Lime 1 000255 0–100% Rouge 2 000255 0–100% (suite) Vert 2 000255 0–100% Bleu 2 000255 0–100% Ambre 2 000255 0–100% Lime 2 000255 0–100%...
  • Page 117 Ovation B-2805FC MR 1 cellule Canal Fonction Valeur Pourcentage/Configuration RGBAL 000010 Pas de fonction Stroboscope FULL 011255 Stroboscope, lent à rapide 000015 Pas de fonction 17CH Macros de couleur 016255 Macros de couleur (suite) 000051 Vitesse du gradateur prédéfinie depuis le menu 052101 Gradateur linéaire...
  • Page 118 Ovation B-2805FC MR 1 cellule Canal Fonction Valeur Pourcentage/Configuration RGBA Température de la Consultez la section Gamme des températures de 000255 Couleur couleur prédéfinies pour les valeurs spécifiques EXT 9CH 000010 Pas de fonction (suite) Stroboscope 011255 Stroboscope, lent à rapide...
  • Page 119 Ovation B-2805FC BH Over deze De Ovation B-2805FC Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de handleiding gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

  • Page 120: Art-Net™- Aansluiting

    4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in. Signaal- U kunt de Ovation B-2805FC aansluiten op een controller of controllersoftware met behulp van een DMX-aansluiting of een ethernetverbinding. Bij het gebruik van verbindingen andere Art-Net™...

  • Page 121: Master/Slave- Verbinding

    Ovation B-2805FC BH Master/slave- De Ovation B-2805FC maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te verbinding configureren voor Master/Slave-werking. Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te (apparaatbehe communiceren over bestaande DMX-kabels.

  • Page 122: Virtueel Kleurenwiel

    Ovation B-2805FC BH Virtueel De Ovation B-2805FC bevat een nieuwe functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor kleurenwiel handmatig gebruik en ook als een bedieningskanaal in elk van de DMX-persoonlijkheden van de producten.
  • Page 123 Ovation B-2805FC BH Vooringestelde DMX- Weergave op het Rode Groene Blauwe Gele Lime kanaalwaarde display waarde waarde waarde waarde waarde kleur- 000005 temperatuur- 2800K 006025 kaart 3200K 026050 051075 3500K 076100 4000K 4500K 101125 126150 5000K 151175 5600K 6000K 176200 201225...
  • Page 124 Ovation B-2805FC BH Hoofdniveau Programmeerniveaus Beschrijving 15-kanaals: 16-bits dimmer, RGB (per cel), virtueel kleurrad (per cel), RGB EXT 15CH kleurtemperatuur (per cel), strobo (per cel) 17-kanaals: 16-bits dimmer, RGBA (per cel), virtueel kleurrad (per cel), RGBA EXT 17CH kleurtemperatuur (per cel), strobo (per...
  • Page 125 Ovation B-2805FC BH Hoofd- Programmeerniveaus Beschrijving niveau 73-kanaals: 16-bits dimmer, RGBA (per cel), virtueel kleurrad (per cel), RGBA EXT 73CH kleurtemperatuur (per cel), strobo (per cel) 83-kanaals: 16-bits dimmer, RGBAL (per cel), virtueel kleurrad (per cel), RGBAL EXT 83CH kleurtemperatuur (per cel), strobo...
  • Page 126 Ovation B-2805FC BH Hoofd- Programmeerniveaus Beschrijving niveau R91-Primary Green Virtual Het virtuele kleurenwiel simuleert de R92-Turquoise Color opbrengst van elke gelkleur van Rosco. Dimmer <000–255> Wheel Raadpleeg de sectie Kleurenkaart voor R93-Blue Green (vervolg) specifieke waarden R393-Emerald Green 2800K 3200K 3500K Vooringestelde witte kleurtemperaturen.
  • Page 127 Ovation B-2805FC BH Hoofdniveau Programmeerniveaus Beschrijving Gebruikt standaard witte instelling Stelt de maximum waarde van de rode LED in Green Stelt de maximum waarde van de groene LED in White Balance Manual Blue 125–255 Stelt de maximum waarde van de blauwe LED in...
  • Page 128 Ovation B-2805FC BH DMX-waarden 10-cel persoonlijkheden 10-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Dimmer 000255 0–100% FULL Fijne dimmer 000255 0–100% Rood 1 000255 0–100% 135CH Fijn rood 1 000255 0–100% Groen 1 000255 0–100% Fijn groen 1 000255 0–100% Blauw 1 000255 0–100%...
  • Page 129 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Virtueel Raadpleeg de sectie Kleurenkaart voor 000255 kleurenwiel 3 specifieke waarden FULL Raadpleeg de sectie Vooringestelde 135CH Kleurtemperatuur 3 000255 kleurtemperatuurkaart voor specifieke waarden (vervolg) 000010 Geen functie Stroboscoop 3 011255 Stroboscoop, langzaam bis snel Rood 4 000255 0–100%...
  • Page 130 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Fijn Lime 6 000255 0–100% FULL Virtueel Raadpleeg de sectie Kleurenkaart voor 000255 kleurenwiel 6 specifieke waarden 135CH Raadpleeg de sectie Vooringestelde (vervolg) Kleurtemperatuur 6 000255 kleurtemperatuurkaart voor specifieke waarden 000010 Geen functie Stroboscoop 6 011255 Stroboscoop, langzaam bis snel...
  • Page 131 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Lime 9 000255 0–100% FULL Fijn Lime 9 000255 0–100% Virtueel Raadpleeg de sectie Kleurenkaart voor 135CH 000255 kleurenwiel 9 specifieke waarden (vervolg) Raadpleeg de sectie Vooringestelde Kleurtemperatuur 9 000255 kleurtemperatuurkaart voor specifieke waarden 000010 Geen functie...
  • Page 132 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Rood 1 000255 0–100% Fine Fijn rood 1 000255 0–100% Groen 1 000255 0–100% 100CH Fijn groen 1 000255 0–100% Blauw 1 000255 0–100% Fijn blauw 1 000255 0–100% Amber 1 000255 0–100%...
  • Page 133 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Amber 5 000255 0–100% Fine Fijn amber 5 000255 0–100% Lime 5 000255 0–100% 100CH Fijn Lime 5 000255 0–100% (vervolg) Rood 6 000255 0–100% Fijn rood 6 000255 0–100% Groen 6 000255 0–100%...
  • Page 134 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Groen 10 000255 0–100% Fine Fijn groen 10 000255 0–100% Blauw 10 000255 0–100% 100CH Fijn blauw 10 000255 0–100% (vervolg) Amber 10 000255 0–100% Fijn amber 10 000255 0–100% Lime 10 000255 0–100%...
  • Page 135 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Rood 4 000255 0–100% Groen 4 000255 0–100% Blauw 4 000255 0–100% 83CH Amber 4 000255 0–100% (vervolg) Lime 4 000255 0–100% Virtueel Raadpleeg de sectie Kleurenkaart voor 000255 kleurenwiel 4...
  • Page 136 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Amber 8 000255 0–100% Lime 8 000255 0–100% Virtueel Raadpleeg de sectie Kleurenkaart voor 83CH 000255 kleurenwiel 8 specifieke waarden (vervolg) Raadpleeg de sectie Vooringestelde Kleurtemperatuur 8 000255 kleurtemperatuurkaart voor specifieke waarden 000010 Geen functie...
  • Page 137 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGBA Rood 2 000255 0–100% Groen 2 000255 0–100% Blauw 2 000255 0–100% 73CH Amber 2 000255 0–100% (vervolg) Virtueel Raadpleeg de sectie Kleurenkaart voor 000255 kleurenwiel 2 specifieke waarden Raadpleeg de sectie Vooringestelde Kleurtemperatuur 2 000255...
  • Page 138 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGBA Raadpleeg de sectie Vooringestelde Kleurtemperatuur 6 000255 kleurtemperatuurkaart voor specifieke waarden 000010 Geen functie 73CH Stroboscoop 6 011255 Stroboscoop, langzaam bis snel (vervolg) Rood 7 000255 0–100% Groen 7 000255 0–100% Blauw 7 000255 0–100%...
  • Page 139 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGB EXT Dimmer 000255 0–100% 63CH Fijne dimmer 000255 0–100% Rood 1 000255 0–100% Groen 1 000255 0–100% Blauw 1 000255 0–100% Virtueel Raadpleeg de sectie Kleurenkaart voor 000255 kleurenwiel 1 specifieke waarden...
  • Page 140 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGB EXT Rood 6 000255 0–100% 63CH Groen 6 000255 0–100% Blauw 6 000255 0–100% (vervolg) Virtueel Raadpleeg de sectie Kleurenkaart voor 000255 kleurenwiel 6 specifieke waarden Raadpleeg de sectie Vooringestelde Kleurtemperatuur 6 000255...
  • Page 141 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Rood 1 000255 0–100% 50CH Groen 1 000255 0–100% Blauw 1 000255 0–100% Amber 1 000255 0–100% Lime 1 000255 0–100% Rood 2 000255 0–100% Groen 2 000255 0–100% Blauw 2 000255 0–100%...
  • Page 142 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Rood 10 000255 0–100% 50CH Groen 10 000255 0–100% Blauw 10 000255 0–100% (vervolg) Amber 10 000255 0–100% Lime 10 000255 0–100% 10-cel Kanaal Functie Waarde Percentage/Instelling RGBA Rood 1 000255 0–100%...
  • Page 143 Ovation B-2805FC BH 10-cel Kanaal Functie Waarde Percentage/Instelling RGBA Rood 10 000255 0–100% 40CH Groen 10 000255 0–100% Blauw 10 000255 0–100% (vervolg) Amber 10 000255 0–100% 10-cel Kanaal Functie Waarde Percentage/Instelling Rood 1 000255 0–100% 30CH Groen 1 000255 0–100% Blauw 1 000255 0–100%...
  • Page 144 Ovation B-2805FC BH 5-cel persoonlijkheden 5-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Dimmer 000255 0–100% FULL Fijne dimmer 000255 0–100% Rood 1 000255 0–100% 70CH Fijn rood 1 000255 0–100% Groen 1 000255 0–100% Fijn groen 1 000255 0–100% Blauw 1 000255 0–100%...
  • Page 145 Ovation B-2805FC BH 5-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Virtueel Raadpleeg de sectie Kleurenkaart voor 000255 kleurenwiel 3 specifieke waarden FULL Raadpleeg de sectie Vooringestelde 70CH Kleurtemperatuur 3 000255 kleurtemperatuurkaart voor specifieke waarden (vervolg) 000010 Geen functie Stroboscoop 3 011255 Stroboscoop, langzaam bis snel Rood 4 000255 0–100%...
  • Page 146 Ovation B-2805FC BH 5-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Rood 1 000255 0–100% Fine Fijn rood 1 000255 0–100% Groen 1 000255 0–100% 50CH Fijn groen 1 000255 0–100% Blauw 1 000255 0–100% Fijn blauw 1 000255 0–100% Amber 1 000255 0–100%...
  • Page 147 Ovation B-2805FC BH 5-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Blauw 5 000255 0–100% Fine Fijn blauw 5 000255 0–100% Amber 5 000255 0–100% 50CH Fijn amber 5 000255 0–100% (vervolg) Lime 5 000255 0–100% Fijn Lime 5 000255 0–100% 5-cel...
  • Page 148 Ovation B-2805FC BH 5-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Lime 4 000255 0–100% Virtueel Raadpleeg de sectie Kleurenkaart voor 000255 kleurenwiel 4 specifieke waarden 43CH Raadpleeg de sectie Vooringestelde (vervolg) Kleurtemperatuur 4 000255 kleurtemperatuurkaart voor specifieke waarden 000010 Geen functie Stroboscoop 4 011255 Stroboscoop, langzaam bis snel...
  • Page 149 Ovation B-2805FC BH 5-cel Kanaal Functie Waarde Percentage/Instelling RGBA EXT Amber 3 000255 0–100% 38CH Virtueel Raadpleeg de sectie Kleurenkaart voor 000255 kleurenwiel 3 specifieke waarden (vervolg) Raadpleeg de sectie Vooringestelde Kleurtemperatuur 3 000255 kleurtemperatuurkaart voor specifieke waarden 000010 Geen functie Stroboscoop 3 011255 Stroboscoop, langzaam bis snel...
  • Page 150 Ovation B-2805FC BH 5-cel Kanaal Functie Waarde Percentage/Instelling RGB EXT Raadpleeg de sectie Vooringestelde Kleurtemperatuur 2 000255 kleurtemperatuurkaart voor specifieke waarden 33CH 000010 Geen functie (vervolg) Stroboscoop 2 011255 Stroboscoop, langzaam bis snel Rood 3 000255 0–100% Groen 3 000255 0–100% Blauw 3 000255 0–100%...
  • Page 151 Ovation B-2805FC BH 5-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Rood 1 000255 0–100% 25CH Groen 1 000255 0–100% Blauw 1 000255 0–100% Amber1 000255 0–100% Lime 1 000255 0–100% Rood 2 000255 0–100% Groen 2 000255 0–100% Blauw 2 000255 0–100% Amber2 000255 0–100%...
  • Page 152 Ovation B-2805FC BH 5-cel Kanaal Functie Waarde Percentage/Instelling RGBA 20CH Rood 1 000255 0–100% Groen 1 000255 0–100% Blauw 1 000255 0–100% Amber 1 000255 0–100% Rood 2 000255 0–100% Groen 2 000255 0–100% Blauw 2 000255 0–100% Amber 2 000255 0–100%...
  • Page 153 Ovation B-2805FC BH 2-cel persoonlijkheden 2-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Dimmer 000255 0–100% FULL Fijne dimmer 000255 0–100% Rood 1 000255 0–100% 31CH Fijn rood 1 000255 0–100% Groen 1 000255 0–100% Fijn groen 1 000255 0–100% Blauw 1 000255 0–100%...
  • Page 154 Ovation B-2805FC BH 2-cel Kanaal Functie Waarde Percentage/Instelling RGBAL 000015 Geen functie Kleur macro's FULL 016255 Kleur macro's Voorinstelling van de dimmersnelheid vanaf het 31CH 000051 displaymenu (vervolg) 052101 Lineaire dimmer Dimmersnelheid 102152 Niet-lineaire dimcurve 1 (snelst) 153203 Niet-lineaire dimcurve 2 204255 Niet-lineaire dimcurve 3 (langzaamst)
  • Page 155 Ovation B-2805FC BH 2-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Rood 2 000255 0–100% Groen 2 000255 0–100% Blauw 2 000255 0–100% 19CH Amber 2 000255 0–100% (vervolg) Lime 2 000255 0–100% Virtueel Raadpleeg de sectie Kleurenkaart voor 000255 kleurenwiel 2...
  • Page 156 Ovation B-2805FC BH 2-cel Kanaal Functie Waarde Percentage/Instelling RGB EXT Virtueel Raadpleeg de sectie Kleurenkaart voor 000255 kleurenwiel 1 specifieke waarden 15CH Kleurtemperatuur Raadpleeg de sectie Vooringestelde (vervolg) 000255 kleurtemperatuurkaart voor specifieke waarden 000010 Geen functie Stroboscoop 1 011255 Stroboscoop, langzaam bis snel Rood 2 000255 0–100%...
  • Page 157 Ovation B-2805FC BH 1-cel persoonlijkheden 1-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Dimmer 000255 0–100% FULL Fijne dimmer 000255 0–100% Rood 000255 0–100% 17CH Fijn rood 000255 0–100% Groen 000255 0–100% Fijn groen 000255 0–100% Blauw 000255 0–100% Fijn blauw 000255 0–100% Amber 000255 0–100%...
  • Page 158 Ovation B-2805FC BH 1-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Dimmer 000255 0–100% Fijne dimmer 000255 0–100% Rood 000255 0–100% 10CH Groen 000255 0–100% Blauw 000255 0–100% Amber 000255 0–100% Lime 000255 0–100% Virtueel Raadpleeg de sectie Kleurenkaart voor 000255 kleurenwiel...
  • Page 159 Ovation B-2805FC BH 1-cel Kanaal Functie Waarde Percentage/Instelling RGBAL Rood 000255 0–100% Groen 000255 0–100% Blauw 000255 0–100% Amber 000255 0–100% Lime 000255 0–100% 1-cel Kanaal Functie Waarde Percentage/Instelling RGBA 4CH Rood 000255 0–100% Groen 000255 0–100% Blauw 000255 0–100% Amber 000255 0–100%...
  • Page 160 Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux contact the dealer of record. Follow their instructions to request support or to return a product. Visit our website for contact details. Ovation B-2805FC QRG, Rev. 3│ © Copyright 2016 Chauvet │All rights reserved. Printed in P. R. C.

Table of Contents
