16.2. HS500 El Terminali İLE UZAKTAN KONTROL
Bu bölümde kısaca ARL-500 kumanda sisteminin HS500 El Terminali adı
verilen el terminali ile uzaktan nasıl kontrol edileceği anlatılacaktır.
HS500 El Terminali ARL-500 kumanda sisteminin kullandığı
CANbus seri haberleşme sisteminin getirdiği kolaylıklardan
ARL-500
birisidir. Artık ayar yapmak için kumanda kartına gitmenize
gerek yok çünkü el terminali size kumanda kartını getiriyor.
bağlanarak (kabin üstünden, kabin içinden, katlardan veya kuyudan)
ARL-500 anakartının ekranını görebilir, anakart ile benzer özellikteki tuş
takımıyla kartı kontrol edebilirsiniz. Böylece gerek kurulum sırasında
gerekse de bakım sırasında bir çok zahmetten kurtulacaksınız.
HS500 El Terminali'nin üzerinde 9-tuş klavye ve 128x64 piksel grafik
LCD bulunmaktadır.
6-tuş ARL-500 anakartı tuş takımıyla aynı şekilde kullanılır. Diğer F1, F2,
F3 tuşları yedek olarak bulunmaktadır.
16.3. HS500 El Terminali İle ADrive KONTROLÜ
HS500 El Terminali ile aynı zamanda ADrive hız kontrol cihazını da
kontrol edebilirsiniz. ARL-500 kumanda kartı ile ADrive birlikte
kullanıldığında el terminali ile aynen ARL-500 ana kartında olduğu gibi
ADrive ekranı görülebilir ve tuş takımı kontrol edilebilir.
Böylece ister kabin üstünden veya kabin içinden isterse de katlardan
veya kuyudan ADrive ekranını görebilir, istediğiniz gibi parametre ayarı
yapabilirsiniz. Bunun için tek gerekli olan ARL-500 ile ADrive arasında
yapılacak bir kablo bağlantısı.

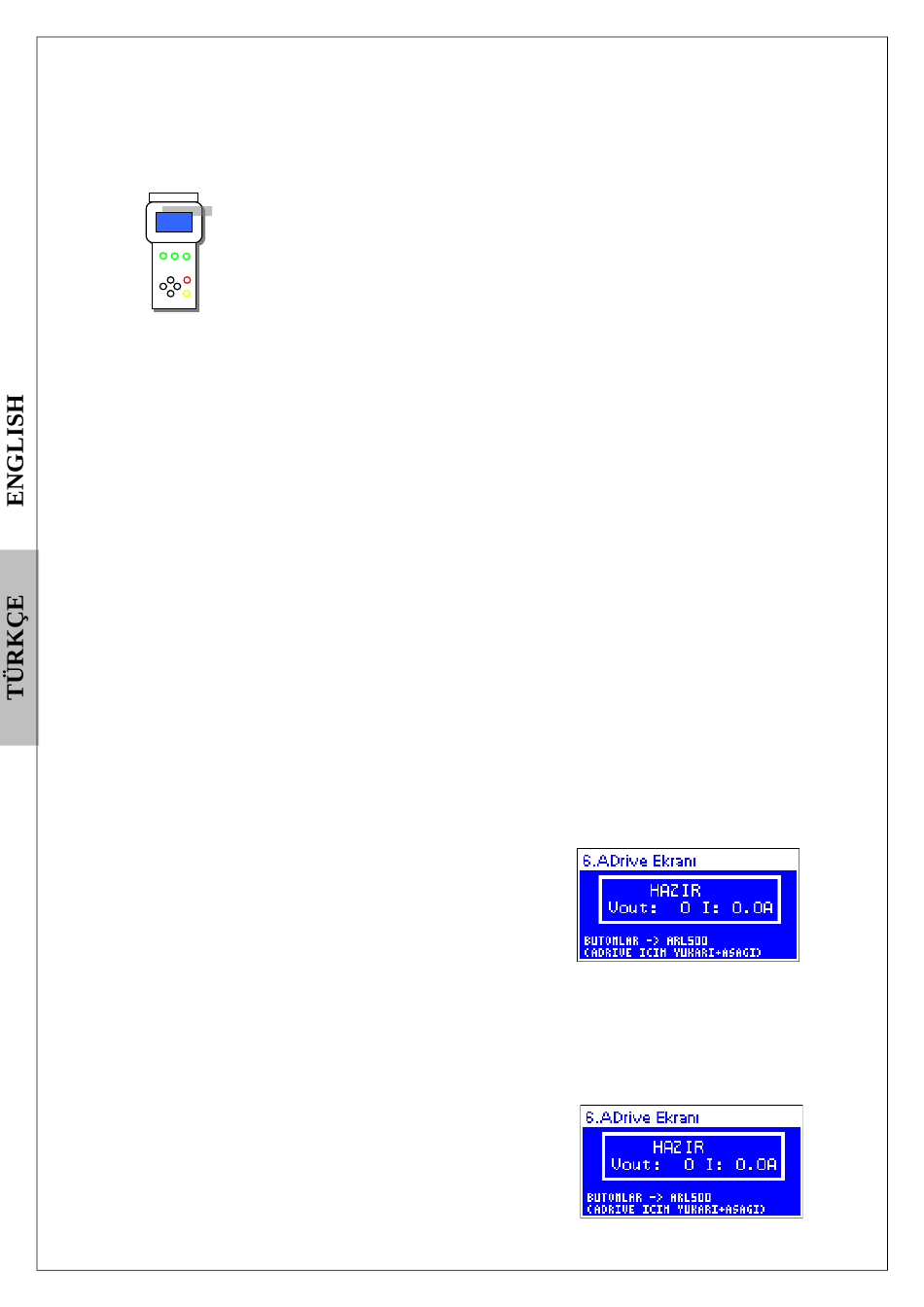

16.3.2. ADrive Bağlantı Ekranı
HS500 El Terminali ile ADrive hız kontrol
cihazının kontrolü oldukça basit bir
işlemdir. Aşağıda bu işlemin nasıl
yapılacağı anlatılmıştır:
Data kablosu bağlı ise tek yapmanız
gereken ARL-500 ana ekranında iken SOL/SAĞ tuşlara basarak
"ADrive ekranı" isimli durum ekranını bulmaktır.
ADrive ile bağlantı sağlandıktan sonra ADrive ekranının görüntüsü
otomatik olarak bu ekranda simüle edilecektir. Bağlantıda bir sorun
varsa ekranda "Bağlantı yok" yazacaktır.
Bu ekranda öncelikle el terminalinin
tuşları ile hangi cihazı kontrol
edeceğimizi seçmeliyiz. ARL-500'ü mü
yoksa ADrive'i mi? Ekrana geldiğimizde
normal olarak el terminalinin tuşları ARL-
ARKEL
El terminali ile CANbus hattına herhangi bir yerden
