Summary of Contents for Pronomic OLS-5 BK

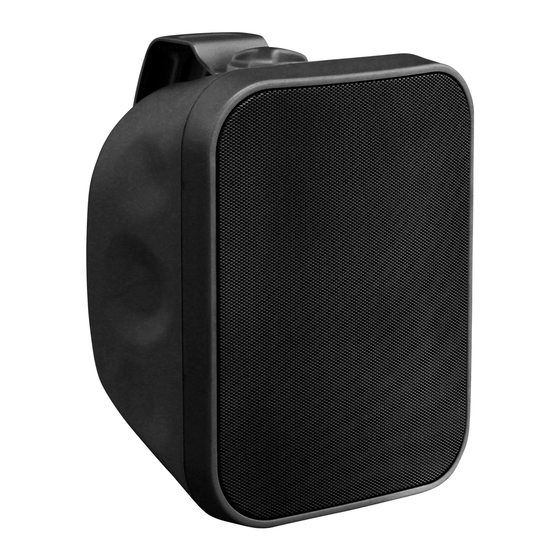

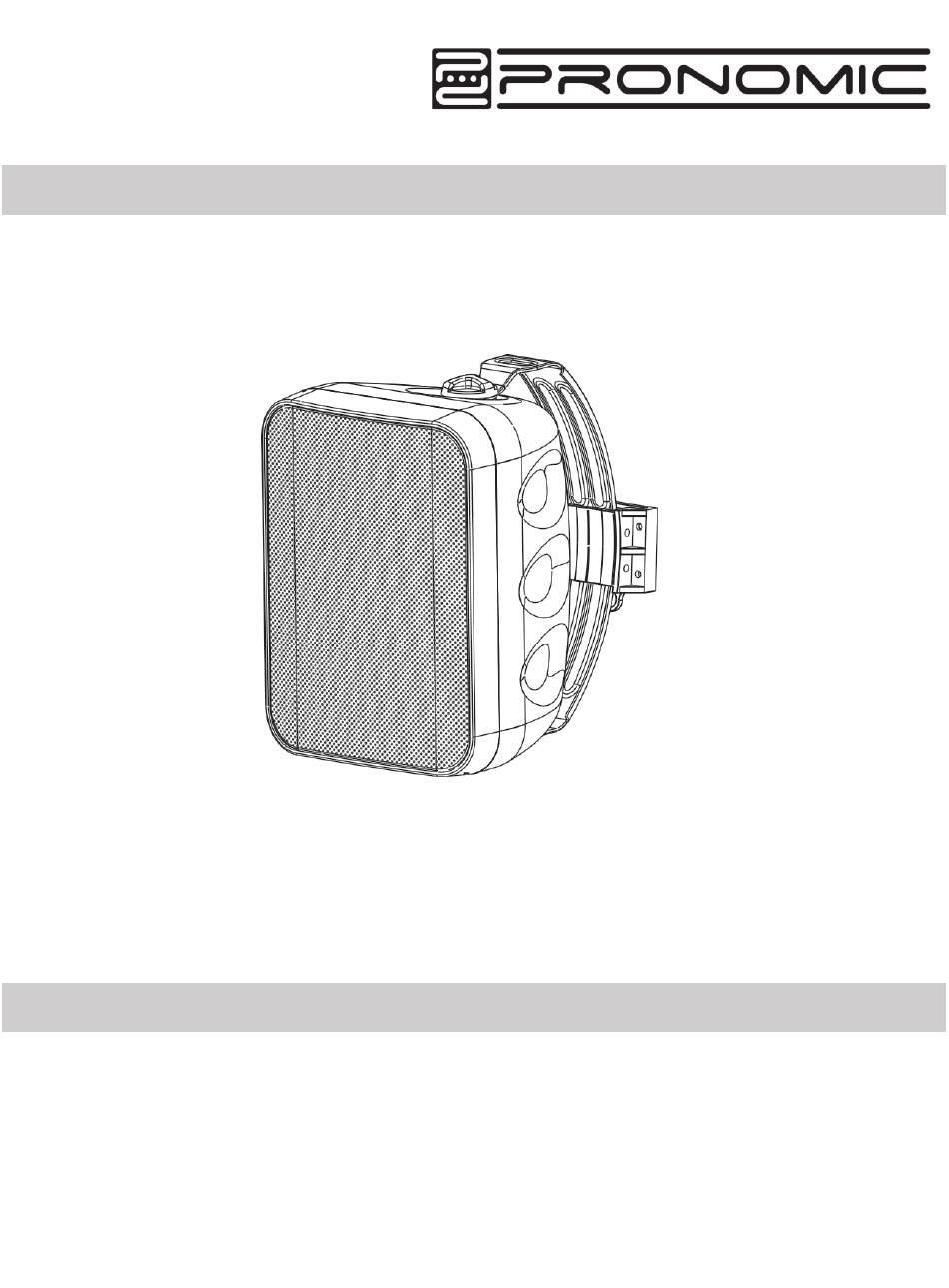

- Page 1 Pronomic OLS-5 BK Outdoor- Lautsprecher Bedienungsanleitung Deutsch / User Manual English Art. Nr.: 00037297...
- Page 2 Sicherheitshinweise 1- Bitte lesen Sie die Anweisungen vor der Installation und Verwendung sorgfältig durch. Bewahren Sie das Handbuch zum späteren Nachschlagen gut auf. 2- Bevor Sie die Lautsprecher an einer Wand installieren, überprüfen Sie die Struktur auf ihre Tragfähigkeit und vermeiden Sie den Kontakt mit Kabeln oder Leitungen, die sich möglicherweise hinter der Oberfläche befinden.
-
Page 3: Installation
Installation... - Page 4 Verbindung Schließen Sie das Lautsprecherkabel (empfohlene Stärke 14-16 mm Durchmesser) an der Rückseite des Lautsprechers wie in der Grafik unten beschrieben an. Bitte beachten Sie die Polaritätsmarkierungen, Rot = +Pol, Schwarz = - Pol Achtung: bei falscher Polarität durch Fehlverbindungen kann es zu Beschädigungen an den techn. Geräten kommen Für Lautsprecher ohne Transformator Für Lautsprecher mit Transformator HINWEIS: Die Wattleistung eines einzelnen Lautsprechers, multipliziert mit der Anzahl der genutzten...
- Page 5 Spezifikationen Modell OLS-5 BK Tieftöner 5,25 "Polypropylenkegel Hochtöner 1 "Titanium Dome RMS-Leistung 50 W Frequenzgang (± 3 dB) 90 Hz- 220 kHz Nennimpedanz 8Ω Empfindlichkeit 90dB Gehäusemaße 190×158×250mm (7.5"×6.2"×9.8") IP-Level IP56 Pflege und Wartung Schalten Sie den Lautsprecher aus, wenn Sie ihn längere Zeit nicht benutzen Berühren Sie niemals die Lautsprecher-Innenteile sowie die Membrane...
-
Page 6: Safety Instructions
User Manual English Safety Instructions 1- Please read the instructions carefully before installation and use. Keep the manual safe for future reference. 2- Prior to installing the speakers into any wall, check the structure for weight bearing ability and avoid contact with any wiring or plumbing that might be behind the surface area. - Page 7 Installation...
- Page 8 Connections Connect speaker wire (recommended 14-16 gauge) from the speaker output of the amplifier being used to the speaker Connectors found on the backside of the speaker. Pay careful attention to polarity markings, Red = Positive, Black = Negative. Damage may occur if polarity has been reversed or improperly wired. For Speaker without Transformer For Speaker with Transformer NOTE: The total number of speakers multiplied by the tap value cannot exceed the output power (in watts) of the...
-
Page 9: Specification
Specification MODEL OLS-5 BK RMS Power Frequency Response 100Hz - 20kHz Sensitivity (±3dB) 89dB Nominal Impedance (ohm) Woofer 5.25" Paper Cone Tweeter 0.5" Mylar Dome 271x183x38 Dimensions (mm) (10.7"x7.2"x1.5 ") Finish Black, White Black, White Grille Care and Maintenance ...
