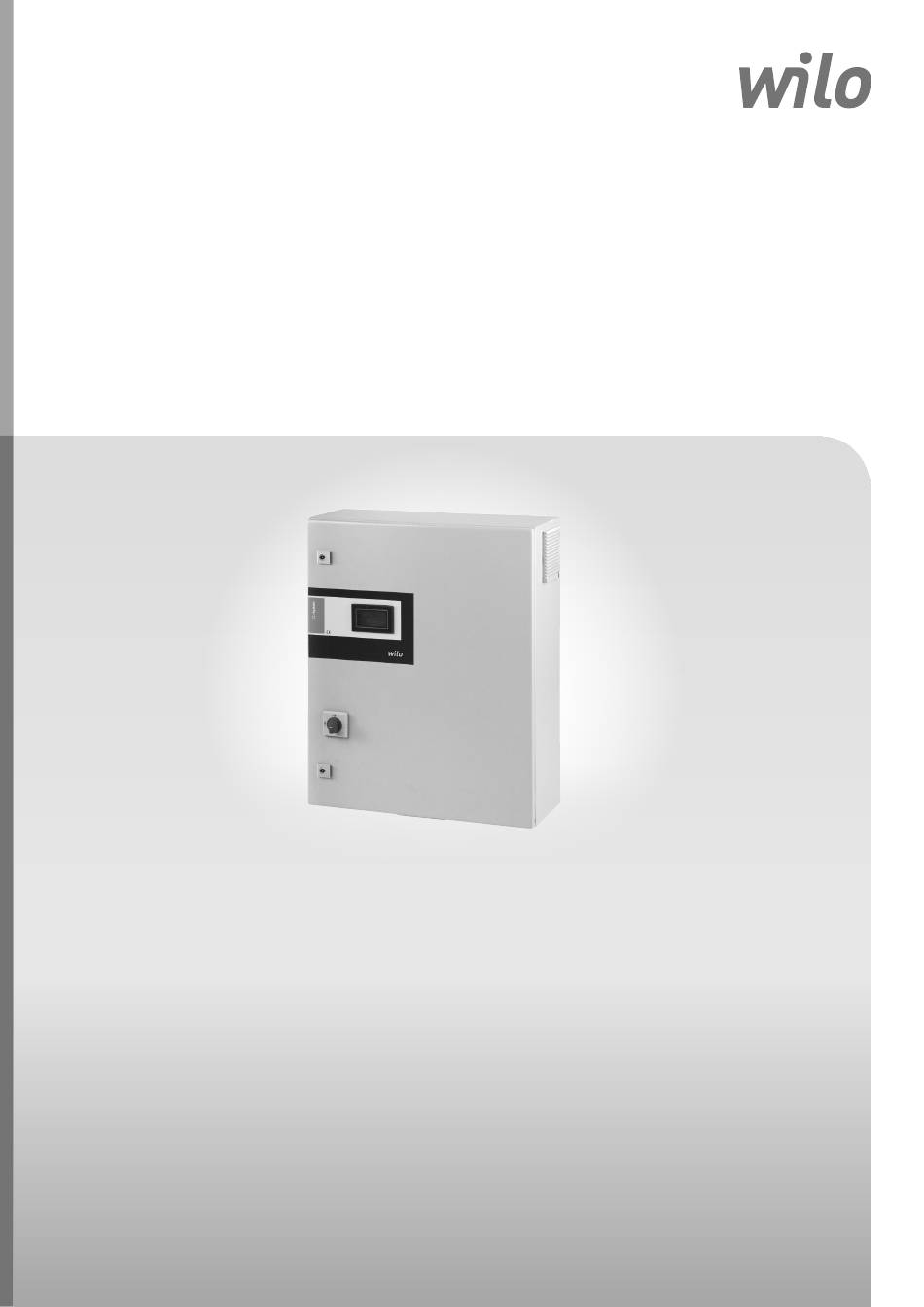

Wilo-Control CC-Booster (CC, CC-FC, CCe)
de Einbau- und Betriebsanleitung
en Installation and operating instructions
2 063 144-Ed.05 / 2018-11-Wilo
fr
Notice de montage et de mise en service
nl
Inbouw- en bedieningsvoorschriftenrr

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CC-FC and is the answer not in the manual?

Questions and answers

Related Manuals for Wilo CC-FC

Summary of Contents for Wilo CC-FC

  • Page 1 Pioneering for You Wilo-Control CC-Booster (CC, CC-FC, CCe) de Einbau- und Betriebsanleitung Notice de montage et de mise en service en Installation and operating instructions Inbouw- en bedieningsvoorschriftenrr 2 063 144-Ed.05 / 2018-11-Wilo...
  • Page 2 Fig. 1a: Fig. 1b:...
  • Page 3 Fig. 1c: Fig. 1d:...
  • Page 4 Fig. 1e: Fig. 2: ¢ £ › œ ž ¤ Ÿ/ ¡...
  • Page 5 Fig. 3: Fig. 4:...
  • Page 6 Fig. 5a: Fig. 5b: Fig. 5c:...
  • Page 7 Einbau- und Betriebsanleitung Installation and operating instructions Notice de montage et de mise en service Inbouw- en bedieningsvoorschriften...

  • Page 8: Table Of Contents

    Werkseinstellung ................................33 Überprüfung der Motor-Drehrichtung ........................33 Einstellung des Motorschutzes ........................... 33 Signalgeber und optionale Module ..........................33 Wartung .................................34 Störungen, Ursachen und Beseitigung .....................34 10.1 Störungsanzeige und Quittierung ..........................34 10.2 Historienspeicher für die Störungen .......................... 34 WILO SE 11/2018...

  • Page 9: Allgemeines

    • Gefährdungen von Personen durch elektrische, mechanische und bakteriologische Einwirkungen, HINWEIS • Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen, • Sachschäden, • Versagen wichtiger Funktionen des Produktes/der Anlage, • Versagen vorgeschriebener Wartungs- und Repa- raturverfahren, Einbau- und Betriebsanleitung Wilo-Control CC-Booster...

  • Page 10: Sicherheitsbewusstes Arbeiten

    Erklärungen zur Sicherheit außer Kraft. Veränderungen des Produktes sind nur nach Absprache mit dem Hersteller zulässig. Originaler- satzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile hebt die Haftung für die daraus entstehen- WILO SE 11/2018...

  • Page 11: Angaben Über Das Erzeugnis

    0 bis +40°C Elektrische Sicherheit: Verschmutzungsgrad II 5.3 Lieferumfang • Schaltgerät CC-Booster • Schaltplan • Einbau- und Betriebsanleitung CC-Booster • Einbau- und Betriebsanleitung Frequenzumrich- ter (nur für Ausführung CC ... FC) • Prüfprotokoll gemäß EN60204-1 Einbau- und Betriebsanleitung Wilo-Control CC-Booster...

  • Page 12: Zubehör

    Druck eines Systems lastabhängig mit entspre- chenden Signalgebern geregelt. Der Regler wirkt auf einen Frequenzumrichter ein (Ausführung CC- FC), der wiederum die Drehzahl der Grundlast- pumpe beeinflusst. Mit der Drehzahl ändert sich die Fördermenge und damit die Leistungsabgabe der Druckerhöhungsanlage. WILO SE 11/2018...

  • Page 13: Aufbau Des Regelgerätes

    Der Aufbau des Regelgerätes ist von der Leistung Menüs) und des Betriebszustandes durch wech- der anzuschließenden Pumpen und der Ausfüh- selnde Farbe der Hintergrundbeleuchtung. Mög- rung (CC, CC-FC, CCe) abhängig (siehe: Fig. 1a CC lichkeit der Menü-Auswahl und Parametereingabe Direkt-Anlauf; Fig. 1b CC Stern-Dreieck-Anlauf, über berührungsempfindliche Oberfläche. (Pos.
  • Page 14 Wird ein Pumpentausch in Abhängigkeit von den Betriebsstunden gewählt, legt das System mit Hilfe der Betriebsstundenzähler und der Pumpen- diagnose (Störungen, Freigabe) die Grundlast- pumpe fest (Laufzeitoptimierung). Die für diesen Tauschmechanismus einzustellende Zeit drückt die maximal zulässige Laufzeitdifferenz aus. WILO SE 11/2018...
  • Page 15 Über einen Öffner-Kontakt besteht die Möglich- Frequenzumrichters schaltet das Schaltgerät in keit, das Regelgerät extern zu deaktivieren. Diese die Betriebsart „Auto ohne Frequenzumrichter“ Funktion hat Vorrang, es werden alle Pumpen aus- mit dem zugehörigen Regelverhalten. geschaltet. Einbau- und Betriebsanleitung Wilo-Control CC-Booster...
  • Page 16 Sollwertfernverstellung sich der aktuelle Druck unter diesem Wert, wird Über die entsprechenden Klemmen (gemäß nur eine Pumpe (bei Ausführung CC-FC und CCe Schaltplan) kann eine Fernverstellung des Soll- mit reduzierter Drehzahl) zugeschaltet. Das Gerät wertes über ein analoges Stromsignal (optional arbeitet in diesem Zustand, bis der Druck das o.g.

  • Page 17: Motorschutz

    Störung; ORANGE – Störung liegt noch an, wurde aber bereits quittiert. Die Bedienelemente werden kontextbezogen auf dem Touchdisplay dargestellt und können direkt angewählt werden. Eingabefelder für Parameter sind mit einem stark gezeichneten Rahmen verse- hen. Softkeys besitzen eine 3D-Optik. Einbau- und Betriebsanleitung Wilo-Control CC-Booster...
  • Page 18 Alle Einstellzeit / Zeitdauer z.B. beim Pumpenprobelauf Alle Nachlaufzeit für den Wassermangelschutz Alle Verzögerungszeit Alle Dauer der Druckanhebung (Nullmengentest) Alle Wert der Druckanhebung (Nullmengentest) Alle Uhrzeit Alle Frequenzband um Sollwert für Nullmengentest Alle Sollwert Alle Istwert Alle WILO SE 11/2018...
  • Page 19 In die übergeordnete Menüebene wechseln Alle Angezeigter Zustand – Bediener ist eingeloggt Angezeigter Zustand – Bediener ist ausgeloggt Ausgeschaltet Alle Eingeschaltet Alle Automatikbetrieb Alle Aufruf der Bedienebene z.B. einer Pumpe Alle Handbetrieb z.B. einer Pumpe Alle Einbau- und Betriebsanleitung Wilo-Control CC-Booster...
  • Page 20 Spitzenlastabschaltung bei variablem Druckniveau je Pumpe CC-FC Durchblätter (vorheriger Wert) z.B. d. Störmeldehistorie Alle Schneller Durchblättern bzw. Wert ändern Alle Durchblätter (nächster Wert) z.B. d. Störmeldehistorie Alle Schneller Durchblättern bzw. Wert ändern Alle Einzelpumpenbetrieb (Stellerbetrieb) Mehrpumpenbetrieb (Stellerbetrieb) Sprachauswahl alle WILO SE 11/2018...
  • Page 21 Die Pumpe ist betriebsbereit und läuft nicht. Im Wechsel mit Symbol darüber zeigt Fehler einer Pumpe an Die Pumpe ist Reservepumpe. alle An dieser Pumpe findet gerade ein Pumpentestlauf statt. alle Reservepumpenfunktion ist aktiviert alle Reservepumpe ist in Benutzung alle Einbau- und Betriebsanleitung Wilo-Control CC-Booster...
  • Page 22 Liste, SMS-Einstellungen) Parametersetupmenüs4.3 System4.3.1 (2 Seiten) (Automatik mit/ohne FU, Antriebe ein/aus) Betriebsparameter4.3.2 Sollwerte4.3.2.1 verweist auf Menü 3 Grenzwerte4.3.2.2 Sensor4.3.2.3 Logik SBM/SSM4.3.2.4 (Standby/Betrieb, Störung) * nur für Service erreichbar Eine Beschreibung der einzelnen Menüpunkte kann Tabelle 2 entnommen werden. WILO SE 11/2018...
  • Page 23 Passwort Benutzer 24.4.2 (Ändern Passwort für Benutzer 2) Info Schaltgerät4.5 Schaltgerätedaten4.5.1 (Anlagentyp, -daten, Login/out) (2 Seiten: Anlagennummer, Baujahr, Schaltplannummer, SW-Versionen) Login/Logout4.5.2 verweist auf Menü 4.1 Eine Beschreibung der einzelnen Menüpunkte kann Tabelle 2 entnommen werden. Einbau- und Betriebsanleitung Wilo-Control CC-Booster...
  • Page 24 Service: Service: Hauptbildschirm Die Balken neben den Pumpensym- keine bolen zeigen die aktuelle Drehzahl der Pumpe an (CCe, CC-FC). Das große Symbol in der Mitte gibt den aktuellen Pumpenbetriebsmodus Kaskade oder Vario an (CCe). Pumpe 1...6 Aufruf der Betriebsart (...
  • Page 25 Benutzer 2 und höher: durch: Service: Service: Diagramm Messwert-Diagramm zur zeitaufge- keine lösten Darstellung von Ist-Druck und FU-Frequenz (CC-FC in Hz, CCe in Aufruf der Trigger-Einstellungen und des Simulationsmodus. Triggereinstellung Einstellung der Zeitbasis (Triggerzeit) Triggerzeit [s] 0...180 des Messwertdiagramms Trigger Menü...
  • Page 26 Parameter Parametersetupmenü Aufruf der Menüs FU (nicht bei CC), Keine (Seite 2von2) Uhrzeit, Displayeinstellungen und SMS-Einstellungen (Telemetrie) FU nur sichtbar bei CC-FC und CCe 4.3.1 System Zu- und Abschalten der Antriebe System on / off Zu- und Abschalten des Frequen-...
  • Page 27 CC-FC und CCe) (Siehe Menü 4.3.5.1 Seite 2) 4.3.2.4 Wirkweise SSM-/SBM-Relais Auswahl der Wirkweise der Relais für Betrieb / die Sammelbetriebsmeldung und Bereitschaft Sammelstörmeldung Logik NC / NO SBM/SSM Betrieb Bereitschaft (NC) Fallende Flanke (NO) Steigende Flanke Einbau- und Betriebsanleitung Wilo-Control CC-Booster...
  • Page 28 Stop ohne FU [%] 100…110…125 (Eingabe aller Werte in % vom 1. Soll- wert der Regelgröße) T-Aus [s] 1…10…60 CC-FC Stop ohne FU nur sichtbar bei CC-FC und CCe 4.3.3.1 Grundlastpumpe Anzeige/Einstellung des Ein- und Start [%] 75…90…100 Ausschaltdruckes sowie der Ein- und Ausschaltverzögerungszeit...
  • Page 29 Pumpentausches bzw. Pumpenpro- Pumpen- belaufes und des Pumpenbetriebs- parameter modus (nur CCe) 4.3.4.1 Pumpenanzahl Einstellung der Pumpenanzahl des Anzahl der Pumpen 1...3…6 Systems (1...6) und Festlegung des Betriebes mit/ohne Reservepumpe mit / ohne Pumpen- Reservepumpe anzahl Einbau- und Betriebsanleitung Wilo-Control CC-Booster...
  • Page 30 Menü 4.3.1). 00:00..23:59 Jedes erneute Drücken der Taste startet der Reihe nach die weiteren Pumpen. Bei CC-FC und CCe kann die Pum- pendrehzahl während des Probelaufs eingestellt werden. Es kann ein Intervall angegeben wer- den, in welchem kein Pumpenprobe- lauf stattfinden soll.
  • Page 31 Pumpe bei Sensoraus- fall laufen soll 4.3.5.2 FU-Status (Seite 1von2) Anzeige der Statusmeldungen der Keine Bus-Verbindung und des Frequen- zumrichters Status CC-FC FU-Status (Seite 2von2) Anzeige der Warnmeldungen des Keine Frequenzumrichters (Spannung, Strom, Temperatur) Einbau- und Betriebsanleitung Wilo-Control CC-Booster...
  • Page 32 Status Quittierung Lokaler Reset von Störmeldungen SMS-Einstellung (Seite 2von5) Festlegung der Priorität (0...4) Priorität Rufnummer 1 0…1…4 für die 4 möglichen Rufnummern Priorität Rufnummer 2 0…4 Festlegung der Quittierpflicht Priorität Rufnummer 3 0…4 Priorität Rufnummer 4 0…4 WILO SE 11/2018...
  • Page 33 Benutzer 1 4.4.2 Passwort Benutzer 2 Eingabe des Passwortes für USER2 Passwort User2 0000…2222 …FFFF Passwort Benutzer 2 Info Schaltgerät Anzeige der Schaltgerätebezeich- Keine nung Aufruf der Schaltgerätedaten und Info Softwareversionen sowie des Login/ Logout Einbau- und Betriebsanleitung Wilo-Control CC-Booster...
  • Page 34 Menü 4.4.2 vergeben werden nenbezeichnungen). Durch Drücken des Login- (Werkseinstellung: 2222). Buttons gelangt der Nutzer in das System. Die Nutzerebene Service bleibt dem WILO-Kun- dendienst vorbehalten. User 1: In dieser Ebene (typisch: lokaler Nutzer, z.B. Haus- Auswahl der Displaysprache meister) ist der Anzeige fast aller Menüpunkte...

  • Page 35: Installation Und Elektrischer Anschluss

    Spannungsschwankungen „Flicker“ führen. Es können dadurch Maßnahmen erforderlich sein, bevor das Schaltgerät mit Pumpe an diesem Anschluss bestimmungsgemäß betrieben werden kann. Entsprechende Auskünfte sind beim örtli- chen Energieversorgungsunternehmen (EVU) und beim Hersteller zu erhalten. Einbau- und Betriebsanleitung Wilo-Control CC-Booster...
  • Page 36 Nachlaufzei- bereitzustellen. Der Anschluss erfolgt am Haupt- ten). schalter (Fig. 1a-e, Pos. 1) bzw. bei Anlagen grö- • Netzseitige Absicherung gemäß Angaben im ßerer Leistung an den Klemmleisten gemäß Schaltplan Schaltplan, PE an der Erdungsschiene WILO SE 11/2018...
  • Page 37 Die Länge des Schnittes (Schritt ’3’) können an den Klemmen gemäß Schaltplan ange- muss genau auf die Breite der benutzten schlossen werden. Klammer angepasst werden! VORSICHT! Gefahr von Produktschäden! Keine Fremdspannung an den Klemmen anlegen! Einbau- und Betriebsanleitung Wilo-Control CC-Booster...
  • Page 38 Mess- / Anzeigemöglichkeit des aktuellen Regelgrößen-Istwertes zur Verfügung. Hierbei entsprechen 0...10 V dem Drucksensorsignal 0 ...Drucksensorendwert. z.B. Sensor Anzeigedruckbereich Spannung/Druck 16 bar 0 ... 16 bar 1 V = 1,6 bar VORSICHT! Gefahr von Produktschäden! Keine Fremdspannung an den Klemmen anlegen! WILO SE 11/2018...

  • Page 39: Inbetriebnahme

    Bei falscher Drehrichtung aller Pumpen im Netz- Bei Schaltgeräten mit Frequenzumrichter (Aus- betrieb 2 beliebige Phasen der Haupt-Netzleitung führungen CC-FC und CCe) steht über die ent- vertauschen. sprechenden Klemmen gemäß Schaltplan ein 0...10 V – Signal für eine externe Mess- / Schaltgeräte ohne Frequenzumrichter (Ausfüh-...

  • Page 40: Wartung

    FIFO-Prinzip (First IN First Baugruppe zu wechseln. OUT) arbeitet. Jede Störung wird mit einem Zeit- stempel (Datum / Uhrzeit) versehen abgelegt. Der Speicher ist für 35 Störungen ausgelegt. Die Alarmliste (Menü 4.2.1) kann aus dem Menü 4.2 aufgerufen werden. WILO SE 11/2018...
  • Page 41 Die Batterieladung hat sich bis auf Minimal- Batterie austauschen (siehe Abschnitt 9) niveau verringert; eine weitere Pufferung der Echtzeituhr ist nicht gewährleistet Lässt sich die Betriebsstörung nicht beheben, wenden Sie sich bitte an die nächstgelegene Wilo-Kundendienststelle oder Vertretung. Einbau- und Betriebsanleitung Wilo-Control CC-Booster...
  • Page 42 Checking the motor direction of rotation ......................... 67 Adjusting the motor protection ..........................67 Signal transmitters and optional modules ......................... 67 Maintenance ..............................68 Faults, causes and remedies ........................68 10.1 Fault display and acknowledgement .......................... 68 10.2 History memory for the faults ............................. 68 WILO SE 11/2018...

  • Page 43: General

    • Pollution of the environment due to leakage of Danger due to electrical voltage hazardous materials • Damage to property NOTE: • Failure of important product/unit functions • Failure of required maintenance and repair proce- dures Installation and operating instructions Wilo-Control CC-Booster...

  • Page 44: Safety Consciousness On The Job

    Modifications to the product are only permissible after consultation with the manufacturer. Original spare parts and accessories authorised by the manufacturer ensure safety. The use of other WILO SE 11/2018...

  • Page 45: Product Information

    • CC-Booster switchgear • Wiring diagram • CC-Booster installation and operating instruc- tions • Installation and operating instructions frequency converter (only for the CC ... FC version) • Test report acc. to EN 60204-1 Installation and operating instructions Wilo-Control CC-Booster...

  • Page 46: Accessories

    The controller acts on a frequency converter (CC-FC design), which in turn influences the speed of the base-load pump. A modification of the speed changes the volume flow and thus the power output of the pressure boosting system.

  • Page 47: Set-Up Of The Control Device

    (item 2). triangle starting, Fig. 1c CC-FC Direct starting; • Programmable logic controller: Modularly Fig. 1d CC-FC Star triangle starting, Fig. 1e CCe). designed PLC with power supply unit. The respec- It consists of the following main components: tive configuration (see below) is system-depend- •...
  • Page 48 (service life optimisation) by means of the operating hours counter and the pump diag- nostics (faults, release). The time to be set for this exchange mechanism expresses the maximum permitted service time difference. WILO SE 11/2018...
  • Page 49 External Off associated control characteristics. It is possible to deactivate the control device externally using a normally closed contact. This function has precedence; all pumps are deacti- vated. Installation and operating instructions Wilo-Control CC-Booster...
  • Page 50 If the current pressure is below this value, only one Remote setpoint adjustment pump (for CC-FC and CCe versions with reduced Remote adjustment of the setpoint is possible speed) is switched on. The device works in this...

  • Page 51: Motor Protection

    The operating elements are presented on the touch display in relation to their context and can be selected directly. Input fields for parameters have a heavily marked frame. Softkeys have 3D optics. Installation and operating instructions Wilo-Control CC-Booster...
  • Page 52 Set time / duration, e.g. for pump test run Follow-up time for the low water level protection Delay time Duration of pressure increase (zero-flow test) Value of pressure increase (zero-flow test) Time of day Frequency band around setpoint for zero-flow test Setpoint Actual value WILO SE 11/2018...
  • Page 53 Changing to the superordinate menu levels Displayed status – User is logged in Displayed status – User is logged out Switched off Switched on Automatic mode Calling up operational levels, e.g. a pump Manual operation, e.g. a pump Installation and operating instructions Wilo-Control CC-Booster...
  • Page 54 Browsing (previous value) e.g. of fault signal history Quick browsing or changing value Browsing (next value) e.g. fault signal history Quick browsing or changing value Single pump operation (manual control mode) Multi-pump operation (manual control mode) Language selection WILO SE 11/2018...
  • Page 55 Alternately with the symbol above shows fault of a pump The pump is reserve pump. A pump test run is being done now at this pump. Reserve pump function is activated Reserve pump is in use Installation and operating instructions Wilo-Control CC-Booster...
  • Page 56 Operating parameters 4.3.2 Setpoints 4.3.2.1 refers to menu 3 Limit values 4.3.2.2 Sensor 4.3.2.3 Logic SBM/SSM 4.3.2.4 (Standby/operation, fault) * only accessible for service A description of the individual menu points can be found in Table 2. WILO SE 11/2018...
  • Page 57 (Station type, data, login/out) (2 pages: Station number, construc- tion year, wiring diagram number, SW versions) Login/logout 4.5.2 refers to menu 4.1 A description of the individual menu points can be found in Table 2. Installation and operating instructions Wilo-Control CC-Booster...
  • Page 58 Main screen The bars beside the pump symbols None show the current speed of the pump (CCe, CC-FC). The large symbol in the centre shows the current pump oper- ating mode, Cascade or Vario (CCe). Pump 1...6 Calling up operating mode (...
  • Page 59 Service: Service: Diagram Measuring value diagram for time- None resolved presentation of actual value and FU frequency (CC-FC in Hz, CCe in %). Call-up of trigger settings and simu- lation mode. Trigger setting Setting of time basis (trigger time) of Trigger time [s] 0...180...
  • Page 60 Parameter set-up menu Call-up of menu FU (not for CC), None (Page 2of2) time, display setting, and SMS settings (telemetry) FU only visible for CC-FC and CCe 4.3.1 System Switching on and off of drives System on / off Switching on and off of frequency...
  • Page 61 Variable max. speed or operation of a pump with pre-set speed (only CC-FC and CCe) (See menu 4.3.5.1 page 2) 4.3.2.4 Mode of action SSM /SBM relay Selection of mode of action of relay...
  • Page 62 Call-up of menu for setting the Suction mode ON / OFF parameters for the zero-flow test, the pipe fill function, and for the suc- tion mode Zero-flow test only visible for CC-FC and CCe 4.3.3.1 Base-load pump Display/setting of start-up and Start [%] 75…90…100...
  • Page 63 (only CCe) 4.3.4.1 Number of pumps Setting of the number of pumps of Number of pumps 1...3…6 the system (1...6) and specification of operation with/without standby Standby pump with / without Number of pump pumps Installation and operating instructions Wilo-Control CC-Booster...
  • Page 64 00:00..23:59 button starts the additional pumps in sequence. The pump speed can be set during the test run for CC-FC and CCe. An interval can be specified in which no pump test run should take place. 4.3.4.4 Pump operating mode...
  • Page 65 FC status (Page 1of2) Display of status signals of the bus None connection and frequency converter FC status CC-FC FC status (Page 2of2) Display of warning signals from the None frequency converter (Voltage, current, temperature) Installation and operating instructions Wilo-Control CC-Booster...
  • Page 66 SMS setting (Page 2of5) Specification of priority (0...4) Priority phone 0…1…4 for the 4 possible phone numbers number 1 Specification of acknowledgement Priority phone 0…4 requirement number 2 Priority phone 0…4 number 3 Priority phone 0…4 number 4 WILO SE 11/2018...
  • Page 67 4.4.2 Password User 2 Entry of password for USER2 Password User2 0000…2222 …FFFF Password User 2 Switchgear info Display of switchgear designation None Call-up of switchgear data and soft- ware versions and login/logout Info Installation and operating instructions Wilo-Control CC-Booster...
  • Page 68 (factory setting: 2222). The Service user level remains reserved only for User 1: WILO customer service. The display of almost all menu items is released in this level (typical: local user, e.g. building care- Selecting the display language taker).

  • Page 69: Installation And Electrical Connection

    Therefore, measures may be necessary before the switchgear with pump can be operated as intended at this connection. The necessary infor- mation must be obtained from the local electricity supply company and the manufacturer. Installation and operating instructions Wilo-Control CC-Booster...
  • Page 70 (Fig. 1a-e, item 1) or for systems of higher • Fuse on mains side in accordance with the infor- power at the terminal strips in accordance with mation in the wiring diagram. the wiring diagram, the PE is connected to the earth bar. WILO SE 11/2018...
  • Page 71 CAUTION! Risk of damage to the product! Do not connect any external voltage to the termi- nals! Installation and operating instructions Wilo-Control CC-Booster...
  • Page 72 E.g. Sensor Display pressure range Voltage/pressure 16 bar 0 ... 16 bar 1 V = 1.6 bar CAUTION! Risk of damage to the product! Do not connect any external voltage to the termi- nals! WILO SE 11/2018...

  • Page 73: Commissioning

    (DEA). 8.1 Factory setting The control system is preset in the factory. The factory settings can be restored by Wilo cus- tomer service. 8.2 Checking the motor direction of rotation By briefly switching on each pump in “Manual mode”...

  • Page 74: Maintenance

    (first-IN, first-OUT). Each fault is stored with a time stamp (date / time of day). The memory is configured for 35 faults. The alarm list (menu 4.2.1) can be called up from the menu 4.2. WILO SE 11/2018...
  • Page 75 Replace battery (see section 9) mum level; an additional buffering of the real time clock is not guaranteed If the fault cannot be remedied, please contact your nearest Wilo customer service point or representative. Installation and operating instructions Wilo-Control CC-Booster...
