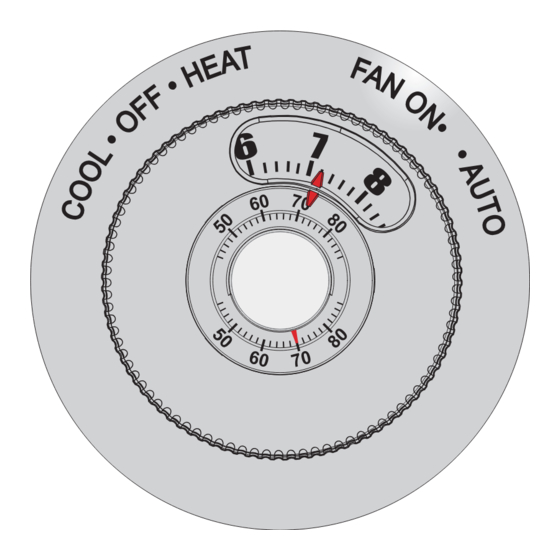

T87N Easy-To-See
®
The Round
Pre-installation checklist
Check package contents:
Thermostat
Wall anchors & screws (2 each)
Owner's Manual
Large Print Subbase Switch Labels
Coverplate
Must be installed by a trained, experienced technician
Read these instructions carefully. Failure to follow these instructions
can damage the product or cause a hazardous condition.
CAUTION: ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power before
beginning installation.
MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed tube, do not
place the old control in the trash. Contact your local waste management authority for
instructions regarding recycling and proper disposal.
This thermostat contains a Lithium battery which may contain Perchlorate material.
Perchlorate Material—special handling may apply,
See www.dtsc.ca.gov/hazardouswaste/perchlorate
Owner's Manual
English: Page 1
Mode d'emploi
Français: Page 6
Manual de Uso
Español: Página 11
Read before installing
T87N, T87N1026
TM
Before you begin, make sure
you have:
No. 2 Phillips & small pocket
screwdrivers
Hammer
Level (optional)
Pencil
Drill and bit (3/16" for drywall, 7/32"
for plaster)
The Round
Easy-To-See
®
69-1840EFS-07
TM

Advertisement

loading

  Also See for Honeywell The Round T87N Easy-To-See

  Related Manuals for Honeywell The Round T87N Easy-To-See

  Summary of Contents for Honeywell The Round T87N Easy-To-See

  • Page 1 Owner’s Manual English: Page 1 Mode d’emploi Français: Page 6 Manual de Uso Español: Página 11 Read before installing T87N, T87N1026 T87N Easy-To-See ® The Round Pre-installation checklist Check package contents: Before you begin, make sure you have: • Thermostat •...
  • Page 2: Installation Tips

    T87N Easy-To-See • Owner's Manual Product application This thermostat provides electronic control of 24 VAC single-stage heating and cooling systems. System Types Specifications • Gas, oil, or electric heat with air Temperature Range conditioning • 40° to 90°F (4.5° to 32°C) •...
  • Page 3 English: Page 1 • Français: Page 6 • Español: Página 11 Subbase and base installation 1. Pull wires through wire Large-print hole. Position coverplate subbase switch on wall, level and mark hole labels positions. 2. Drill holes (3/16” for drywall, 7/32” for plaster) and tap in supplied wall Subbase anchors.
  • Page 4 T87N Easy-To-See • Owner's Manual Fan operation settings Fan operation settings: F: For gas or oil heating systems, leave the fan operation switch in this factory-set position (for systems that control the fan in a call for heat). E: Change the switch to this setting for heat pump or electric heat systems.
  • Page 5: Operation

    English: Page 1 • Français: Page 6 • Español: Página 11 Operation System switch Fan switch • Cool: Controls the cooling • On: Fan runs system. continuously. • Heat: Controls the heating • Auto: Fan runs only system. when heating or cooling system is on.
  • Page 6 Owner’s Manual English: Page 1 Mode d’emploi Français: Page 6 Manual de Uso Español: Página 11 Lire avant l’installation T87N, T87N1026 T87N Easy-To-See ® The Round Liste de contrôle avant l’installation Vérifier le contenu de Avant de commencer, s’assurer l’emballage : d’avoir à...
  • Page 7 English: Page 1 • Français: Page 6 • Español: Página 11 Utilisation du produit Ce thermostat assure la régulation électronique de systèmes de chauffage et de refroidissement à un étage et à 24 V c.a. Types de système Caractéristiques techniques •...
  • Page 8 T87N Easy-To-See • Mode d’emploi Installation de la plaque murale et de la plaque de raccordement 1. Faire passer les fils par l’ouverture réservée aux fils. Étiquettes à grands Placer la plaque murale caractères pour sur le mur, la mettre au plaque murale niveau et marquer au crayon l’emplacement des trous de vis.
  • Page 9 English: Page 1 • Français: Page 6 • Español: Página 11 Réglages du ventilateur Réglages du ventilateur F : S’il s’agit d’un système de chauffage au gaz ou au mazout, laisser le commutateur à la position réglée en usine (pour les sys- tèmes qui commandent la mise en marche du ventilateur lors d’une demande de chal- eur).
  • Page 10 T87N Easy-To-See • Mode d’emploi Fonctionnement Sélecteur du système Sélecteur du ventilateur • Cool : Commande le • On : Le ventilateur fonctionne fonctionnement du système sans interruption. de refroidissement. • Auto : Le ventilateur • Heat : Régule que le fonctionne seulement chauffage.
  • Page 11 Owner’s Manual English: Page 1 Mode d’emploi Français: Page 6 Manual de Uso Español: Página 11 Leer antes de instalar T87N, T87N1026 T87N Easy-To-See ® The Round Lista de comprobación previa a la instalación Compruebe el contenido Herramientas y materiales del paquete: necesarios: •...
  • Page 12 T87N Easy-To-See • Manual de Uso Aplicación del producto Este termostato brinda control electrónico de los sistemas de calefacción y refrigeración de una sola etapa de 24 VCA. Tipos de sistemas Especificaciones • Calefacción a gas, petróleo o eléctrica Rangos de temperatura con aire acondicionado •...
  • Page 13 English: Page 1 • Français: Page 6 • Español: Página 11 Instalación de placa de montaje 1. Hale los cables a través del Etiquetas con letras agujero para los cables. Coloque grandes para los la placa de cubierta en la pared, indicadores de la nivele y marque las posiciones parte interior del...
  • Page 14 T87N Easy-To-See • Manual de Uso Ajuste de funcionamiento del ventilador Fije el interruptor para su sistema: F: Para los sistemas de calefacción a gas o petróleo, deje el interruptor de funcionamien- to del ventilador en la posición original de fábrica (esta posición es para los sistemas que controlan el ventilador cuando hay demanda de calefacción).
  • Page 15: ConfiguraciĆ³n De Tempera- Tura

    English: Page 1 • Français: Page 6 • Español: Página 11 Instrucciones de manejo Interruptor del sistema Interruptor del ventilador • Cool: Controla el sistema de • On: El ventilador refrigeración. funciona continuamente. • Heat: Controla el sistema de • Auto: Funciona sólo calefacción.
  • Page 16 69-1840EFS—07 M.S. 06-19 | Printed in United States This product is manufactured by Resideo Technologies, Inc., Golden Valley, MN, 1-800-468-1502 © 2019 Resideo Technologies, Inc. The Honeywell Home trademark is used under license from Honeywell International Inc. All rights reserved.
