Ill Operation Panel; Bracket Insta Llation - Brother Exedra DB2-B737 Instruction Manual

Single needle straight lock stitcher with thread trimmer.
Hide thumbs
  • Contents

Advertisement

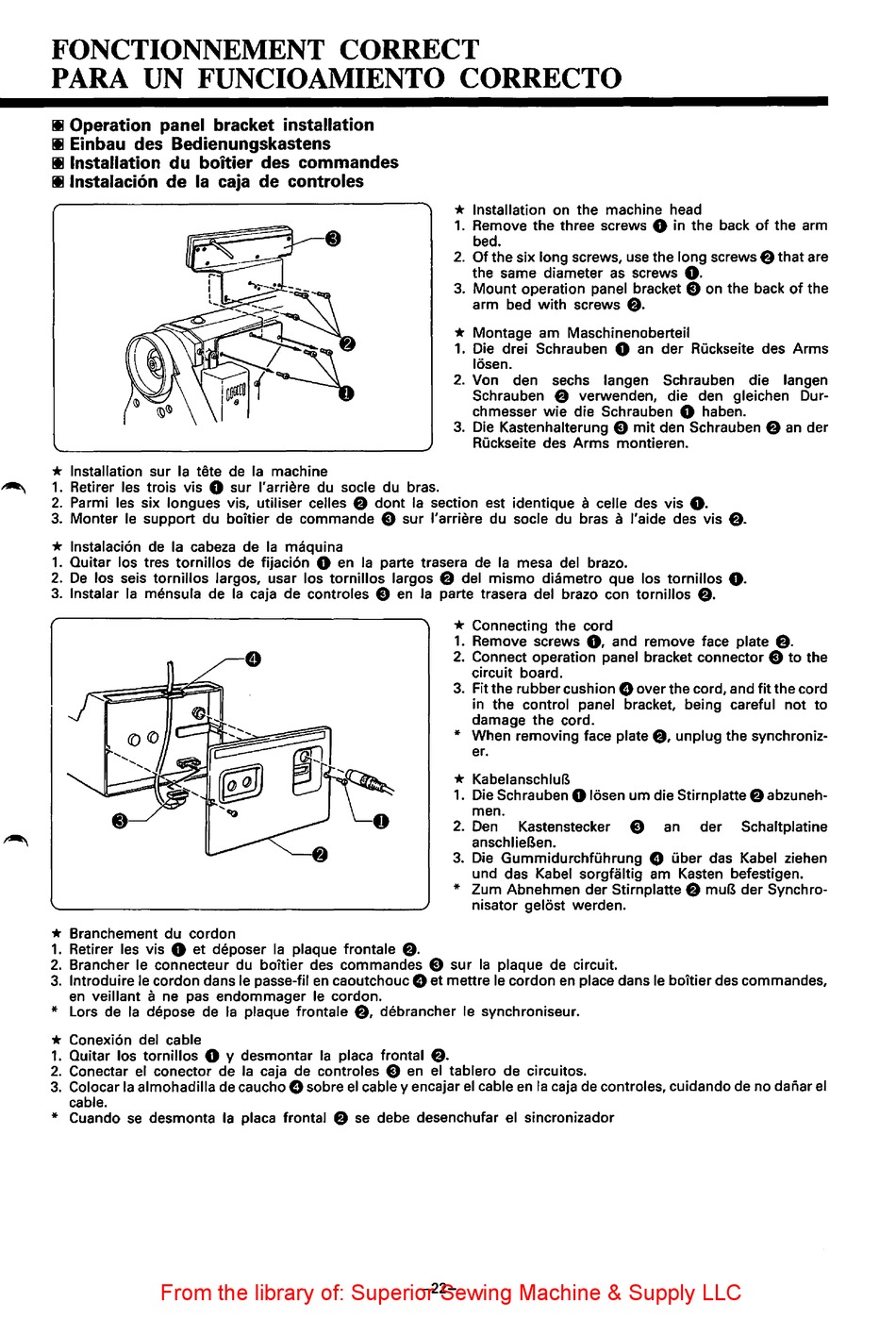

FONCTIONNEMENT CORRECT
PARA UN FUNCIOAMIENTO CORRECTO
Ill
Operation panel bracket installation
Ill Einbau des Bedienungskastens
Ill Installation du boitier des commandes
Ill lnstalacion de Ia caja de controles
*
Installation sur Ia tete de Ia machine
~
1. Retirer les trois vis
0
sur l'arriere du socle du bras.
*
Installation on the machine head
1. Remove the three screws
0
in the back of the arm
bed.
2.
Of the six long screws, use the long screws
e
that are
the same diameter as screws
0.
3. Mount operation panel bracket
8
on the back of the
arm bed with screws
e.
*
Montage am Maschinenoberteil
1.
Die drei Schrauben
0
an der Ruckseite des Arms
losen.
2.
Von
den sechs Iangen Schrauben die Iangen
Schrauben
e
verwenden, die den gleichen Dur-
chmesser wie die Schrauben
0
haben.
3. Die Kastenhalterung
8
mit den Schrauben
e
an der
Ruckseite des Arms montieren.
2. Parmi les six longues vis, utiliser celles
e
dent Ia section est identique
a
celle des vis
0.
3. Monter le support du boitier de commande
8
sur l'arriere du socle du bras
a
l'aide des vis
e.
*
lnstalaci6n de Ia cabeza de Ia maquina
1. Quitar los tres tornillos de fijaci6n
0
en Ia parte trasera de Ia mesa del braze.
2.
De los seis tornillos largos, usar los tornillos largos
e
del mismo diametro que los tornillos
0.
3. lnstalar Ia mensula de Ia caja de controles
8
en Ia parte trasera del braze con tornillos
e.
*
Branchement du cordon
1. Retirer les vis
0
et deposer Ia plaque frontale
e.
*
Connecting the cord
1. Remove screws
0,
and remove face plate
e.
2.
Connect operation panel bracket connector
8
to the
circuit board.
3.
Fit the rubber cushion
8
over the cord, and fit the cord
in the control panel bracket, being careful not to
damage the cord.
*
When removing face plate
e,
unplug the synchroniz-
er.
*
KabelanschluB
1. Die Schrauben
0
losen um die Stirn platte
e
abzuneh-
men.
2. Den
Kastenstecker
8
an
der
Schaltplatine
anschlieBen.
3. Die GummidurchfUhrung
8
uber das Kabel ziehen
und das Kabel sorgfaltig am Kasten befestigen.
*
Zum Abnehmen der Stirnplatte
e
muB der Synchro-
nisator gelost werden.
2. Brancher le connecteur du boltier des commandes
8
sur Ia plaque de circuit.
3. lntroduire le cordon dans le passe-fil en caoutchouc
e
et mettre le cordon en place dans le boitier des commandes,
en veillant
a
ne pas endommager le cordon.
*
Lors de Ia depose de Ia plaque frontale
e,
debrancher le synchroniseur.
*
Conexi6n del cable
1. Quitar los tornillos
0
y desmontar Ia placa frontal
e.
2. Conectar el conector de Ia caja de controles
8
en el tablero de circuitos.
3. Colocar Ia almohadilla de caucho
8
sobre el cable y encajar el cable en Ia caja de controles, cuidando de no dariar el
cable.
*
Cuando se desmonta Ia placa frontal
e
se debe desenchufar el sincronizador
-22-
From the library of: Superior Sewing Machine & Supply LLC
