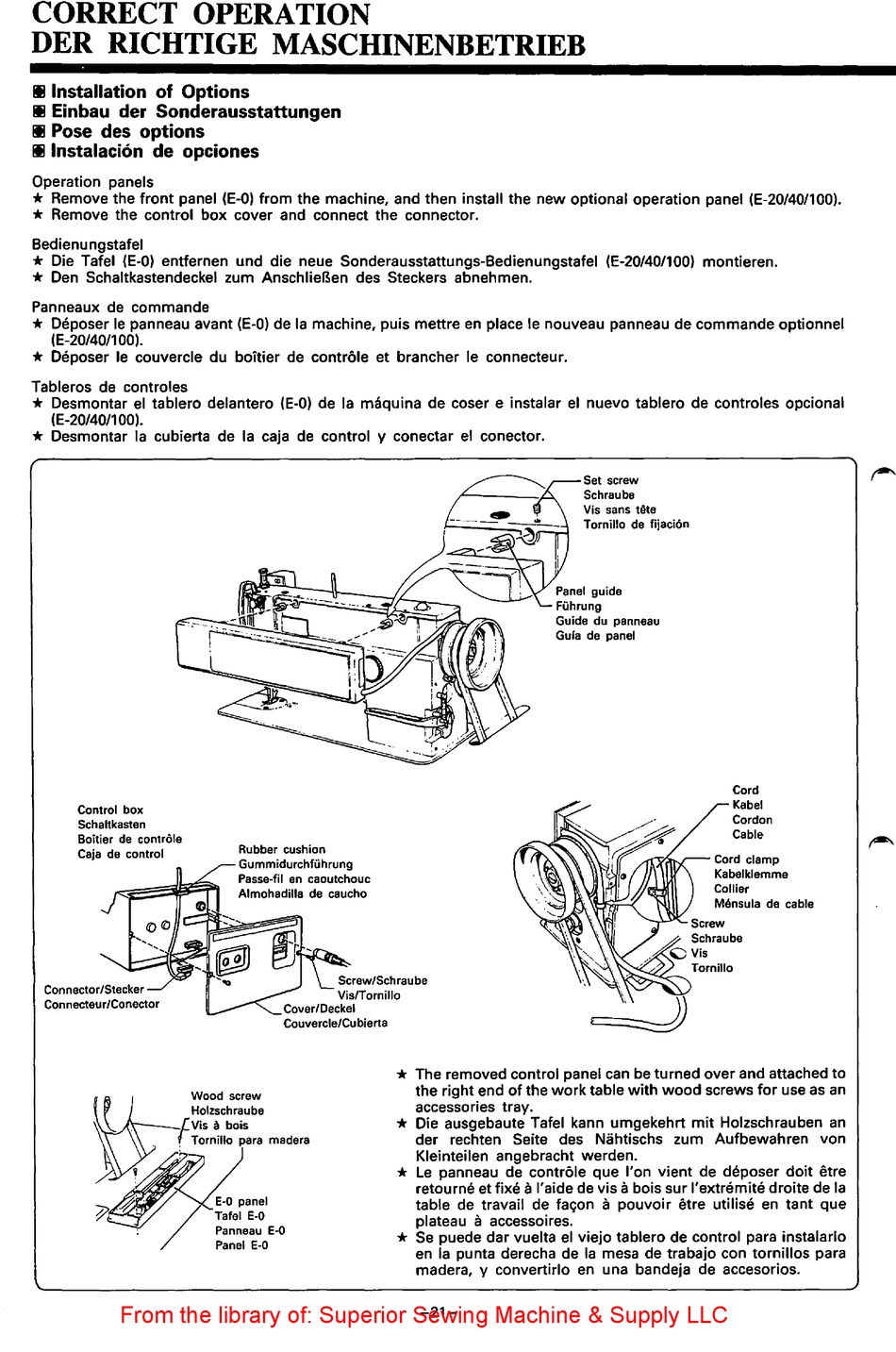

CORRECT OPERATION
DER RICHTIGE MASCHINENBETRIEB
II Installation of Options
II Einbau der Sonderausstattungen
II Pose des options
II lnstalacion de opciones
Operation panels
*
Remove the front panel
(E-0)
from the machine, and then install the new optional operation panel
(E-20/40/100).
*
Remove the control box cover and connect the connector.
Bedienu ngstafel
*
Die Tafel
(E-O)
entfernen und die neue Sonderausstattungs-Bedienungstafel
(E-20/40/100)
montieren.
*
Den Schaltkastendeckel zum AnschlieBen des Steckers abnehmen.
Panneaux de commande
*
Deposer le panneau avant
(E-O)
de Ia machine, puis mettre en place le nouveau panneau de commande optionnel
(E-20/40/1 00).
*
Deposer le couvercle du boitier de controle et brancher le connecteur.
Tableros de controles
*
Desmontar el tablero delantero
(E-O)
de Ia maquina de coser e instalar el nuevo tablero de controles opcional
(E-20/40/1 00).
*
Desmontar Ia cubierta de Ia caja de control
y
conectar el conector.
Control box
Schaltkasten
Boitier de controle
Caja de control
Connector/Sleeker
Connecteur/Conector
Rubber cushion
GummidurchfOhrung
Passe-fil en caoutchouc
Almohadilla de caucho
Screw/Schraube
Vis/Tornillo
Cover/Deckel
Couvercle/Cubierta
Set screw
Schraube
Vis sans t6te
Tornillo de fijaci6n
Panel guide
FOhrung
Guide du panneau
Gula de panel
Cord
Kabel
Cordon
Cable
"'""~r--
Cord clamp
Kabel klemme
Collier
Mltnsula de cable
fu
Wood screw
Holzschraube
Vis
a
bois
Tornillo para madera
*
The removed control panel can be turned over and attached to
the right end of the work table with wood screws for use as an
accessories tray.
*
Die ausgebaute Tafel kann umgekehrt mit Holzschrauben an
der rechten Seite des Nahtischs zum Aufbewahren von
Kleinteilen angebracht werden.
*
Le panneau de controle que l'on vient de deposer doit etre
retourne et fixe
a
l'aide de vis
a
bois sur l'extremite droite de Ia
table de travail de
fa~on
a
pouvoir etre utilise en tant que
plateau
a
accessoires.
Panneau E·O
Panel E-0
*
Se puede dar vuelta el viejo tablero de control para instalarlo
en Ia punta derecha de Ia mesa de trabajo con tornillos para
madera, y convertirlo en una bandeja de accesorios.
-21-
