Opciones de montaje

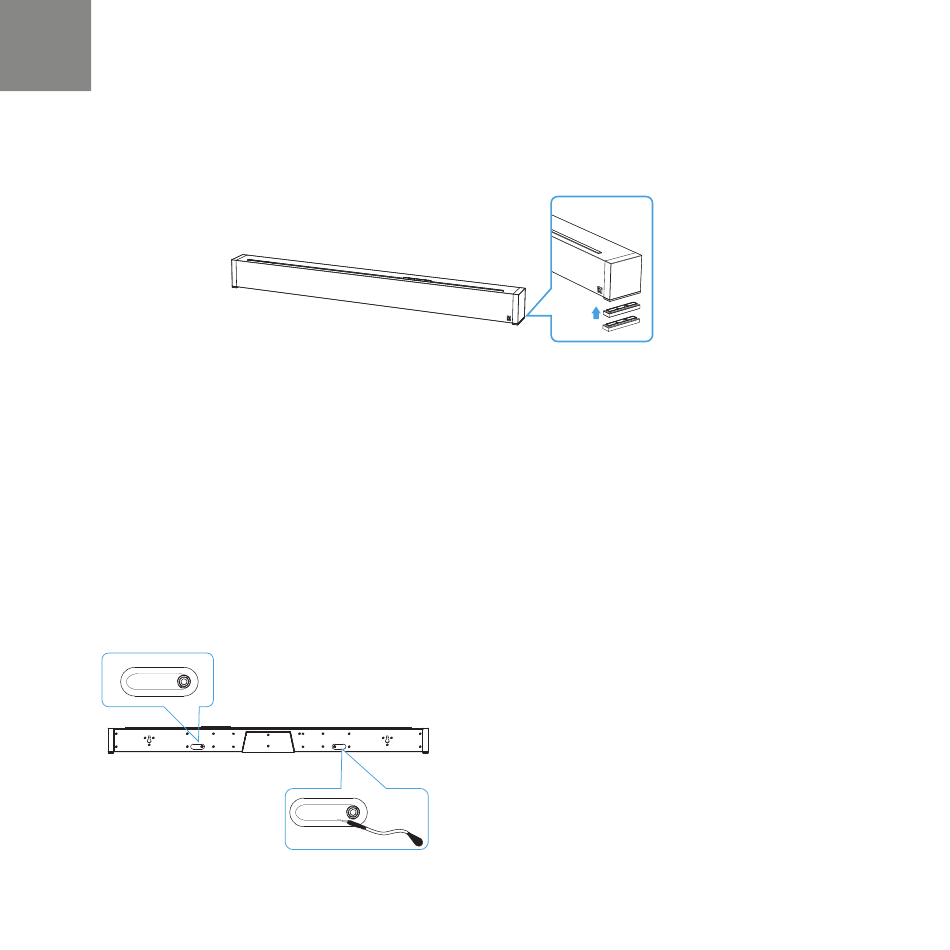

MONTAJE SOBREMESA
Studio Advance incluye bases elevadoras adicionales (dos a cada lado) que se fijan magnéticamente
a la barra para elevarla 15,2 mm (5/8") de la mesa, evitando así el soporte de mesa saliente del TV
Fije las bases magnéticas: retire la cubierta protectora dejando los imanes expuestos. Fije los pies
en al borde inferior de la barra de sonido.
NOTA: el Studio Advance podría bloquear el sensor remoto de su TV, imposibilitando su control a
través del mando a distancia, por lo que incluimos un repetidor IR. Conecte el repetidor a la salida
IR de la barra y dispóngalo delante del sensor del televisor.
IR INPUT
IR INPUT
812.8 mm
IR OUTPUT
812.8 mm
[32"]
IR OUTPUT
En el caso de instalaciones personalizadas: es
más probable que la entrada IR se utilice en un
sistema de domótica, como Crestron o Control
4. A menudo solo es una conexión eléctrica a
una parte del equipo.
[32"]
