Summary of Contents for DINA DN3PW1

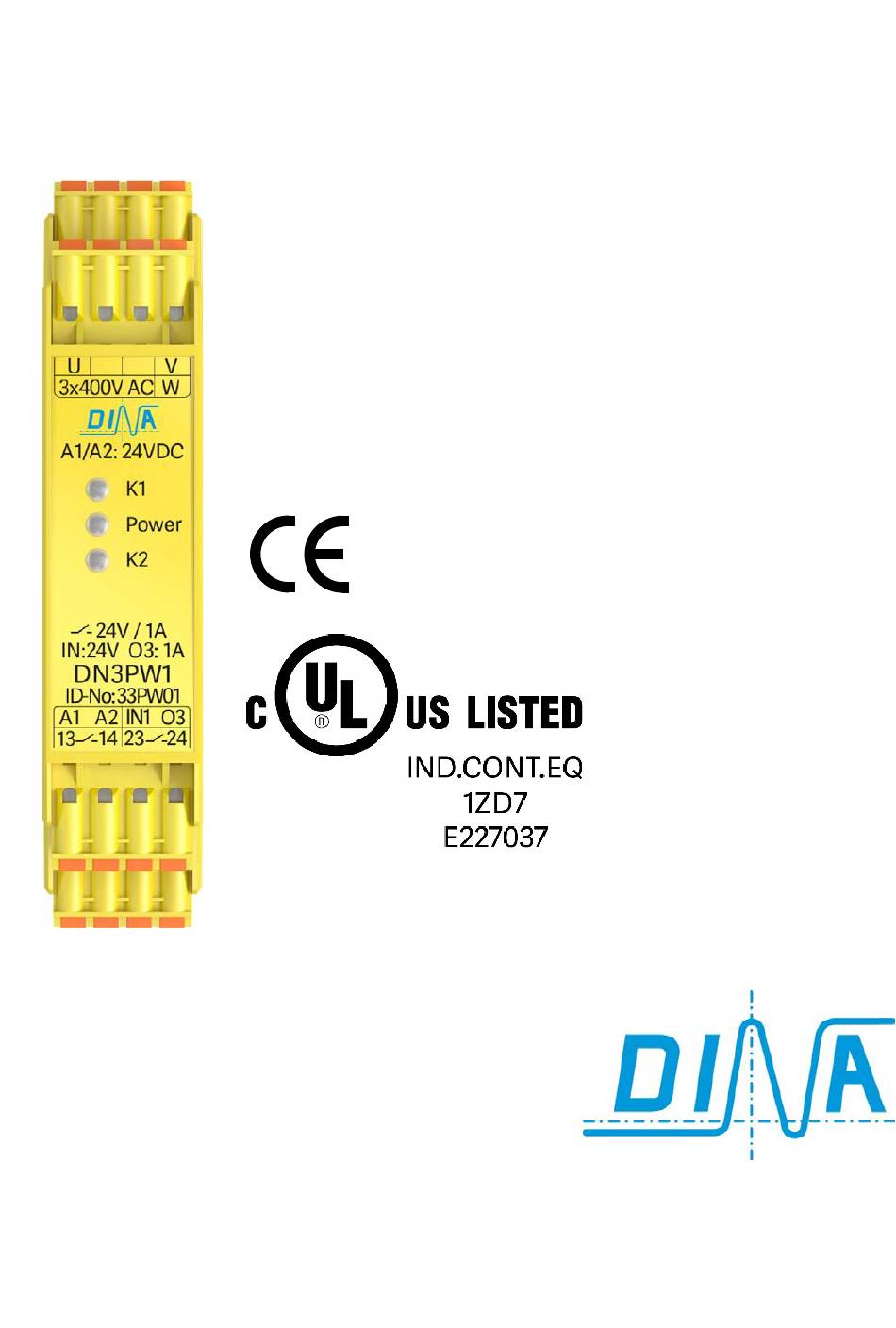

- Page 1 DN3PW1 Original Betriebsanleitung Original Instruction Manual Drei Phasen Spannungswächter mit einstellbarer Reaktionszeit Three phases voltage monitoring with adjustable reaction time QUALITÄTSMANAGEMENT SYSTEM DQS Zertifiziert nach DIN EN ISO 9001: 2015 Reg.-Nr.67542-01...
- Page 2 Sicherheitsbestimmungen Inhaltsverzeichnis Seite Contents Page Sicherheitsbestimmungen Safety regulations Bestimmungsgemäße Verwendung Intended usage Gerätebeschreibung Unit Description Hinweise zur Messspannung an U, V und W Note to the measuring voltage at U, V and W Funktionsbeschreibung Function Description: Einstellung der Reaktionszeit Adjustment of off-delay reaction time Einstellung der Messspannungstoleranz Adjustment of the measuring voltage tolerance Technische Daten...
- Page 3 Gerätebeschreibung Gerätebeschreibung Unit Description • Das Gerät ist in einem 22.5mm Kunststoffgehäuse • The unit is mounted in a 22.5mm synthetically untergebracht zur Montage auf einer Normschiene. housing to mount on a DIN Rail. • Anschluss ist über steckbare Federkraftklemmen. •...
- Page 4 Funktionsbeschreibung Funktionsbeschreibung Function Description: • DN3PW1 überwacht die 3 Phasen der • The DN3PW1 monitors the actual voltage of the Versorgungsspannung einer elektrischen Anlage. 3-phases of a power net. • Beim Anlegen der Betriebsspannung (24V DC) an die • All 3-phases have to be connected to the terminals Klemmen A1/A2 müssen alle 3 Phasen an den...
- Page 5 Einstellung der Reaktionszeit Einstellung der Reaktionszeit Adjustment of off-delay reaction time • Die Reaktionszeit ist geräteintern einstellbar von • The reaction time is unit internal adjustable 10 bis 100ms. 10 to 100ms. • Die Einstellung erfolgt über roten Drehschalter mit •...
- Page 6 Technische Daten Technische Daten Betriebsspannung 24V DC -15 +10% Stromaufnahme bei U 100mA Spannungsbereich U, V, W Minimal 260V AC, maximal 543 AC Maximale Stromaufnahme U, V, W jeweils 0,55 mA Eingangsspannung an IN1 24V DC -15 +10% Eingangsstrom an IN1 5mA -15 +10% Minimaler Schaltstrom 13-14, 23-24 10 mA/ 24V DC...
- Page 7 Abmessungen Abmessungen Dimensions 22.5 (1) Hutschiene (1) DIN rail (2) Rastfuß (2) Lock device (3) Kabelkanal (3) Cable channel Einbau Fitting Ausbau Remove 70-75mm 70-75mm Betriebsanleitung Stand: 09.03.2018 Seite 7 von 8 Instruction Manual Date: 2018-03-09 Page 7 of 8...
- Page 8 DlNA Elektronik GmbH Esslinger Straße 84 72649 Wolfschlugen Tel. 07022/95 17-0 Fax 07022/95 17-700 www.dina.de info@dina.de...
