Pinbelegung der RJ45-Buchse (Auto-MDI/MDIX)
Pinbelegung der TAE-Buchsen und -Stecker
LED-Signalisierung
Das Modem verfügt über 4 LEDs, die über Stromversorgung und Aktivitäten der Datenüber-
tragung Auskunft geben.
LED „NETZ" (gelb): Status Stromversorgung
LED „LINK" (grün): Status Zugangsnetz
8
1
2
3
4
5
6
7
8

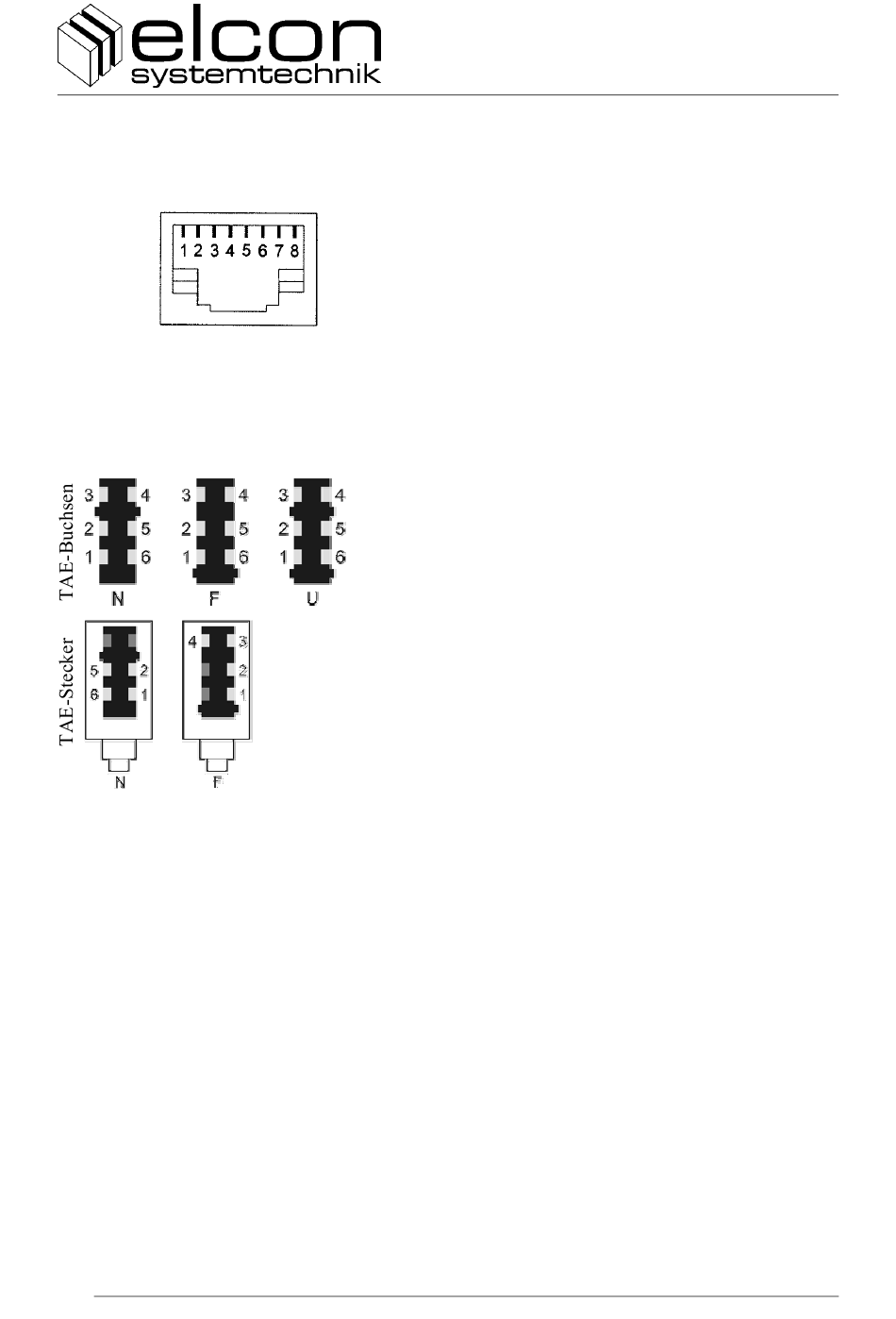

Bild 5: Pinbelegung der RJ45-Buchse
1
2
3
4
5
6
Bild 6: Pinbelegung der TAE-Buchsen und -Stecker
AN
AUS
AN
BLINKT (unregelmäßig) Flackern im Takt der Datenübertragung
BLINKT (1 Hz) Bootvorgang des Gerätes oder keine Verbindung
Tx+
Tx-
Rx+
frei
frei
Rx-
frei
frei
La (Leitung a der a/b-Schnittstelle der Teilnehmer-
anschlussleitung)
Lb (Leitung b der a/b-Schnittstelle der Teilnehmer-
anschlussleitung)
W (Klingel (Wecker) - selten benutzt)
E (Erde für Nebenstelle und Dioden-Erd-Verfahren
(DEV) - selten benutzt)
b2 (Leitung b wird durch das Gerät geschleift (nur
bei N-Kodierung))
a2 (Leitung a wird durch das Gerät geschleift (nur
bei N-Kodierung))
Speisespannung vorhanden
keine Speisespannung vorhanden
Verbindung zum Master hergestellt
zum Master (Leitung unterbrochen, Dämpfung zu
groß)
