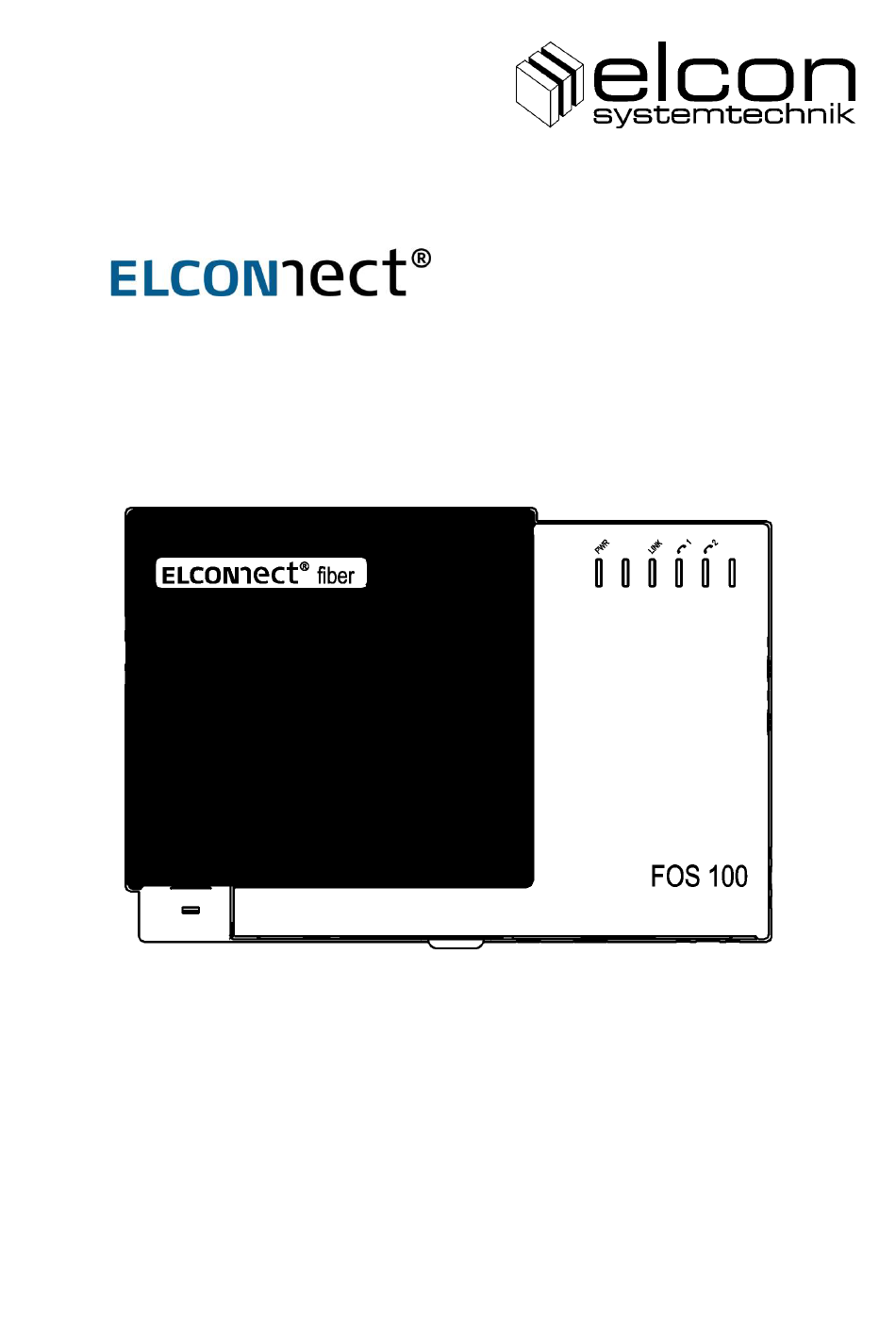

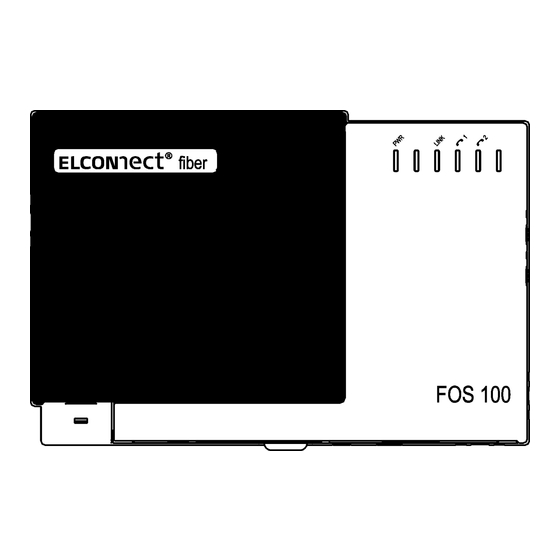

fiber FOS 100
Faser-optisches System
Fiber Optical System
Kurzbedienungsanleitung
Short Operating Instructions
© ELCON Systemtechnik GmbH 2012
Art.-Nr. 102680-1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Elconnect Fiber FOS 100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Elcon Elconnect Fiber FOS 100

Summary of Contents for Elcon Elconnect Fiber FOS 100

  • Page 1 FOS 100 Faser-optisches System Fiber Optical System Kurzbedienungsanleitung Short Operating Instructions © ELCON Systemtechnik GmbH 2012 Art.-Nr. 102680-1...
  • Page 2 FOS 100 Sicherheitshinweise  Bitte lesen Sie die Warnhinweise, Sicherheitsbestimmungen sowie die Kurzbedie- nungsanleitung gewissenhaft durch, bevor Sie mit der Installation des FOS 100 begin- nen. Nur so können Sie das Gerät in seinem vollen Funktionsumfang nutzen und Schäden durch unsachgemäßen Gebrauch vermeiden (Feuer, Elektroschocks, Verlet- zungen usw.).
  • Page 3 Lunge gelangen. Sehr geehrte Kundin, sehr geehrter Kunde, mit dem ELCONnect fiber FOS 100 haben Sie ein Gerät erhalten, welches nach dem neuesten Stand der Technik entwickelt und unter höchsten Anforderungen gefertigt wurde. Sollte einmal etwas nicht wie beschrieben funktionieren, nehmen Sie bitte mit Ihrem Anbieter oder Händler Kontakt auf, von dem Sie dieses Gerät erworben haben.
  • Page 4 FOS 100 Safety precautions  Please read carefully the warnings and safety precautions in this operating manual be- fore you start installation of your FOS 100. These instructions enable you to use the full functionality of the device and to avoid damage which may result from improper use (fire, electric shock, injuries etc.).
  • Page 5 Dear Customer, Your ELCONnect fiber FOS 100 is a product that represents state-of-the-art technology and has been manufactured in compliance with highest quality standards. Should it happen that something is acting up other than described, please contact your provid- er or salesman who has offered you the device.

  • Page 6: Table Of Contents

    FOS 100 Inhalt / Contents ............................ 5 EUTSCH Technische Beschreibung des FOS 100 ................5 Anwendungsbereich ....................5 Allgemeine Merkmale ....................5 Installation ........................6 Hardware-Anforderungen / Systemvoraussetzungen zur Installation des FOS 100 .. 6 Lieferumfang ......................6 Befestigung des Gerätes ..................... 6 Anschlüsse und LEDs ....................

  • Page 7: Deutsch

    Durch den Einsatz von Lichtwellenleiter-Teilnehmeranschlusssystemen lässt sich der Über- tragungsbereich bei einer kontinuierlich hohen Datenrate erweitern. Mit dem FOS 100 als Bestandteil des Faser-Optischen Systems von ELCON Systemtechnik GmbH können Netzbetreiber ihren Endkunden Glasfaseranschlüsse („Fiber To The Home“ - FTTH) zu erschwinglichen Kosten anbieten. Die Entscheidung zugunsten von Standard- Ethernet als Übertragungsstandard erlaubt die Verwendung allgemein bekannter Netzrouting-...

  • Page 8: Installation

    FOS 100 Fiber Ethernet 2 × POTS Router VoIP oder Bridge Ethernet 2 × POTS Bild 2: Blockschaltbild 2 Installation Hardware-Anforderungen / Systemvoraussetzungen zur Installation des FOS 100  Netzsteckdose mit Nennspannungsbereich 100 V … 240 V / 50 Hz … 60 Hz ...

  • Page 9: Anschlüsse Und Leds

    FOS 100 Stellen Sie bei der anschließenden Montage des FOS 100 auf die VI-Box sicher, dass das Ge- rät korrekt auf der VI-Box sitzt und der Entriegelungshebel einrastet. Dabei wird der Kontakt des Glasfaseranschlusses automatisch hergestellt und es erfolgt ein automatisches Provision- ing.

  • Page 10: Kabelanschluss

    FOS 100 Pinbelegung der RJ11-Buchse ( frei frei La (Leitung a der a/b-Schnittstelle der Teilnehmer- anschlussleitung) Lb (Leitung b der a/b-Schnittstelle der Teilnehmer- anschlussleitung) frei frei Bild 5: Pinbelegung der RJ11-Buchse (analoge Telefone, …) LED-Signalisierung Das Modem verfügt über 4 LEDs, die über Stromversorgung und Aktivitäten der Datenüber- tragung Auskunft geben.

  • Page 11: Inbetriebnahme

    FOS 100 Inbetriebnahme Mit Anliegen der Speisespannung und nach erfolgter Autokonfiguration ist der FOS 100 be- triebsbereit. Die gesamte Verbindung zwischen Access Switch und FOS 100 wird vom Netz- betreiber in Betrieb genommen und ist vorkonfiguriert bzw. konfiguriert sich durch Autokon- figuration selbst.

  • Page 12: Neustart Und Factory-Reset

    FOS 100 Neustart und Factory-Reset Sollte sich das FOS 100 in einem undefinierten Betriebszustand befinden (z.B. wenn keine Datenübertragung möglich ist), drücken Sie den Reset-Taster. Dieser befindet sich auf der rechten Gehäuseseite. Um einen Neustart auszuführen, betätigen Sie den Reset-Taster kurz mit einem spitzen Gegenstand.
  • Page 13 FOS 100 4. Geben Sie den werksseitig eingestellten Benutzernamen „admin“ und das werksseitig eingestellte Passwort „admin“ ein und bestätigen Sie Ihre Eingabe durch Klicken auf den Button „Anmelden“. 5. Auf der nun erscheinenden Startseite finden Sie folgende Menüpunkte: Bild 8: Startseite ...
  • Page 14 FOS 100  System-Status Überblick über Netzwerk-Konfiguration und momentanen Verbindungsstatus (Bild 9) Bild 9: System-Status  Abmelden Abmeldung und Wechsel zurück zum Anmeldefenster, nicht gespeicherte Änderungen gehen verloren  Konfigurationsassistent führt Sie Schritt für Schritt zur Einstellung ausgewählter Parameter; die Einstellungen weiterer Parameter finden Sie unter dem Menüpunkt Erweiterte Konfiguration ...

  • Page 15: Passwort Ändern

    Hinweise und Erklärungen zu den Parametern finden Sie online auf den einzelnen Sei- ten der Web-Oberfläche. ELCON empfiehlt, die Standardeinstellungen beizubehalten (Ausnahme: Pass- wort). Alle Änderungen sollten nur von versierten Nutzern vorgenommen werden. Falsche Einstellungen können zur Funktionsunfähigkeit des Systems führen! 6.

  • Page 16: Technische Daten

    FOS 100 Gehen Sie dazu auf System → Passwort ändern. Nach Eingabe des aktuellen Passwortes (werksseitig „admin“) müssen Sie das neue Passwort zweimal eingeben. Die Länge des neuen Passwortes kann drei bis zwölf Zeichen betragen. Das Passwort sollte neben verschiedenen Buchstaben auch Zahlen und Sonderzeichen enthalten.
  • Page 17 FOS 100 Gehäuse Ausführungsvariante Kunststoffgehäuse mit integrierten Anzeigeelementen und phy- sikalischen Schnittstellen Anzeigeelemente 4 LEDs zur Statusanzeige 240,4  160,4  48,2 mm (B  T  H; ohne VI-Box) Gehäuseabmessungen Gehäusefarbe signalweiß (RAL 9003), tiefschwarz (RAL 9005) Gewicht 0,5 kg Umgebungsbedingungen (gemäß...

  • Page 18: Wichtige Hinweise

    FOS 100 5 Wichtige Hinweise Herstellererklärung Der Hersteller erklärt, dass das ELCONnect fiber FOS 100 für die Übertragung von Informa- tionsdaten vorgesehen ist und bei bestimmungsgemäßer Verwendung den geltenden Normen bezüglich Sicherheit und elektromagnetischer Verträglichkeit entspricht. Gewährleistung Die vorliegende Dokumentation von ELCON Systemtechnik GmbH basiert auf dem aktuellen Stand der Technik.

  • Page 19: English

    The application of fiber-optic subscriber communication systems provides for an expansion of the transmission range at continuously high data rates. With the FOS 100 being integral part of the fiber optical systems made by ELCON Sys- temtechnik GmbH, network operators may offer their end customers fiber connections („Fiber To The Home“...

  • Page 20: Installation

    FOS 100 Fiber Ethernet 2 × POTS Router VoIP Bridge Ethernet 2 × POTS Figure 2: Block diagram 2 Installation Hardware requirements / Minimum system requirements for installation of the FOS 100  Power socket providing nominal voltage range 100 V … 240 V / 50 Hz …...

  • Page 21: Interfaces And Leds

    FOS 100 When subsequently mounting the FOS 100 on the PI box, make sure that the device has been seated correctly and the unlocking tongue has clicked into place. Hereby the optical fiber con- tact will be automatically established and provisioning will be carried out automatically, too. After this (and with the necessary cables connected), the FOS 100 will be ready for use.

  • Page 22: Cable Connection

    FOS 100 Pin assignment of the RJ11 socket ( free free La (Line a to the a/b-interface of the subscriber line) Lb (Line b to the a/b-interface of the subscriber line) free free Figure 5: Pin assignment of the RJ11 socket (analogue phones, …) LED signalling The modem has 4 LEDs which signal the power supply status and data transfer activities.

  • Page 23: Putting Into Operation

    FOS 100 Putting into operation After application of the supply voltage and performed self-configuration the FOS 100 is ready for work. The complete line between Access Switch and FOS 100 will be put into operation by the network provider. It has a preset configuration or makes the required settings automati- cally by self-configuration.

  • Page 24: Restart And Factory Reset

    FOS 100 Restart and Factory Reset In case you find the FOS 100 in an undefined operating state (e.g. when no data transfer is possible), just press the Reset button on the right side of the casing with a pointed tool for a short moment.
  • Page 25 FOS 100 5. The Start page shows the following menu items: Figure 8: Start page  Home Return to Start page. Note: Unsaved changes will get lost. Version: 2012/09/20...
  • Page 26 FOS 100  System status Different network configurations and current connection status (figure 9) Figure 9: System status  Logout Log out and return to the Login window. Unsaved changes get lost.  Setup Wizard leads you step by step to the setting of selected parameters; the configuration of fur- ther parameters is listed under the menu item Advanced Setup.

  • Page 27: Change Password

    Choose the parameters to be set and execute the changes. Comments and explanations to the parameters can be found on-line on the relevant pages of the Web surface. Except for the password, ELCON recommends to maintain the standard configu- ration. Changes should only be executed by qualified users: wrong settings may adversely affect the system functionality! („Ap-...

  • Page 28: Technical Data

    FOS 100 4 Technical data Optical interface (optical receiver and transmitter for voice and data) Optical fiber link 1 × SC/PC Ethernet-WAN 100Base-BX /-LX /-FX Fiber type Single-mode Fiber; TX: 1310 nm, RX: 1550 nm LAN interface (Ethernet Router) Ethernet LAN 4 ×...
  • Page 29 FOS 100 Standards, Certificates EN 55022 Class B, ETSI EN 300 386, ETSI EN 300 328, ETSI EN 301 489-1 Safety EN 60950-1 Version: 2012/09/20...

  • Page 30: Important Notes

    ELCON assumes no liability for the content of this document. Further, ELCON shall not be responsible for any loss or incorrect use of information or data which may result from using this document. In addition, ELCON cannot be held liable for...
  • Page 31 FOS 100 Version: 2012/09/20...
