M
ONTAGEANLEITUNG
S
I
HORT
NSTRUCTION

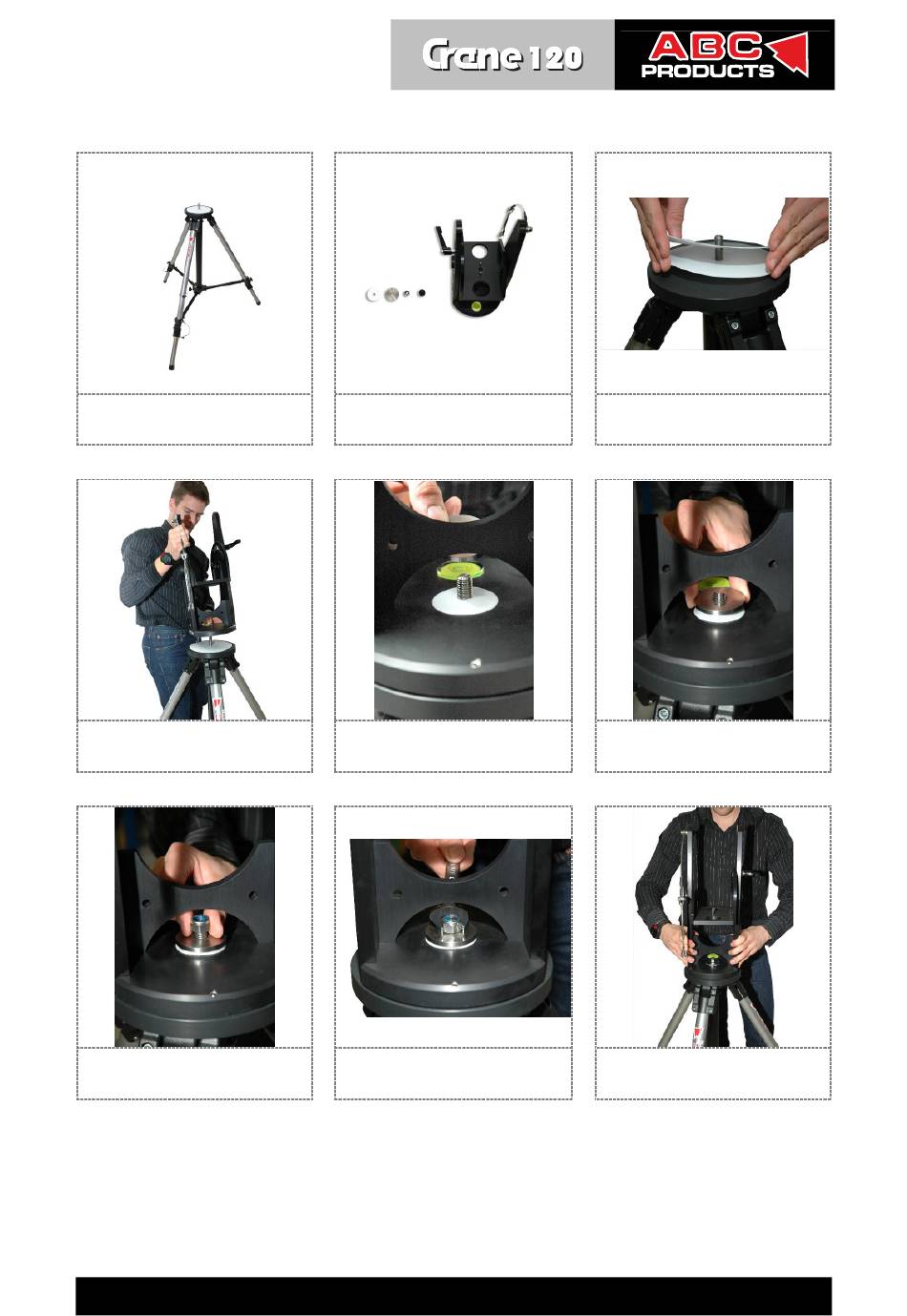

1.
Sichere Position des Statives /
Secure position of tripod
4.
Kranstütze auf M12 Schraube montieren /
Assembling of column on M12 screw
7.
Mit M12 Mutter sichern /
Fix column with screw nut
Kurzanleitung / Short Instruction Manual - Crane 120
/
M
ANUAL
2.
Bestandteile für Montage der Kranstütze /
Parts for assembling of column
5.
Teflon Beilagscheibe aufsetzen /
Put small teflon disc on M12 screw
8.
M12 Mutter festziehen, Friktion einstellen
/
Fix screw nut - setting friction of pan axis
3.
2 Teflonscheiben auflegen /
Assembling of two teflon-coated discs
6.
Metallscheibe aufsetzen /
Mounting of shim
9.
Kranstütze sollte noch frei beweglich sein /
Column should move still free
1 von / of 8
Advertisement
Table of Contents
Related Manuals for ABC-Products Crane 120
Summary of Contents for ABC-Products Crane 120
- Page 1 M12 Mutter festziehen, Friktion einstellen Kranstütze sollte noch frei beweglich sein / Fix column with screw nut Fix screw nut - setting friction of pan axis Column should move still free Kurzanleitung / Short Instruction Manual - Crane 120 1 von / of 8...
- Page 2 Basic segment with thread lower side Pin der Kranstütze in Aussparung drücken Sternschraube sicher befestigen / Zweites Kransegment montieren / Press pin in the recess Fix screw securely Mount second segment Kurzanleitung / Short Instruction Manual - Crane 120 2 von / of 8...
- Page 3 Mit Imbusschlüssel sicher verbinden / Steckverbindung Turmseil auf Turmrohr / Turmrohr aufrichten / Fix it safe with a screw wrench Connect wire piece with tower tube Erect tower tube Kurzanleitung / Short Instruction Manual - Crane 120 3 von / of 8...
- Page 4 Bring clamping piece in correct position Klemmstück in die Aussparung klemmen Turmseil nachspannen / Durch Drehbewegung spannen / Put clamping piece in cut-out Strain the tower wire Strain with rotating motion Kurzanleitung / Short Instruction Manual - Crane 120 4 von / of 8...
- Page 5 Spannschloss Segment 1 spannen / Klemmstück Seil mit Outrigger verbinden Hook in the wire on the top segment Close rod strainer of segment 1 Connect wire (clamping piece) with outrigger Kurzanleitung / Short Instruction Manual - Crane 120 5 von / of 8...
- Page 6 Connect the end piece with the weight carrier Pin muss gesteckt sein!) / Open the screw of the tripod leg (Be sure that the pin is sticking!) Kurzanleitung / Short Instruction Manual - Crane 120 6 von / of 8...
- Page 7 Hook the steering rope securely at the crane Sicherungsklammern sichern / verbinden / head Secure weights for taring on pipes with Connect the remote-head safe with the crane securing clips head Kurzanleitung / Short Instruction Manual - Crane 120 7 von / of 8...
- Page 8 Connect the safeguard rope of the remote- head with fuse holder Bitte beachten Sie zudem die Sicherheitshinweise in der Betriebsanleitung! Please consider the safety references in the manual! Kurzanleitung / Short Instruction Manual - Crane 120 8 von / of 8...
