0000136904
POOL BASIC EVO DOUBLE
rev. 2.0
INSTRUCTIONS MANUAL
MANUAL DE INSTALACION
MANUEL D'INSTALLATION
MANUALE D'INSTALLAZIONE
EN
DE
HANDBUCH
ES
FR
IT

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the POOL BASIC EVO DOUBLE and is the answer not in the manual?

Questions and answers

Related Manuals for Seko POOL BASIC EVO DOUBLE

Summary of Contents for Seko POOL BASIC EVO DOUBLE

  • Page 1 POOL BASIC EVO DOUBLE INSTRUCTIONS MANUAL HANDBUCH MANUAL DE INSTALACION MANUEL D’INSTALLATION MANUALE D’INSTALLAZIONE 0000136904 rev. 2.0...

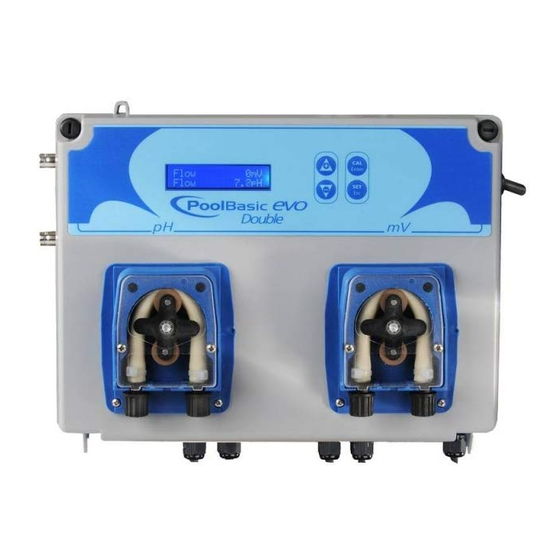

  • Page 2 POOL BASIC EVO Double enter PACK CONTENTS prog A) "Basic POOL Double" pH and REDOX control device B) PVC Crystal 4x6 with suction device (2 m) C) Polyethylene delivery hose (3m) D) Attachment screw (φ=6 mm) E) Foot filter (PVC riser) F) FPM duckbill valve (3/8”...
  • Page 3 Instruction Setting Functions: Calibration (Press Cal Key for 3 Seconds): • enter Select the calibration routine pH or Redox by Up or Down key. Standard Routine calibration pH probe is 7 and 4 buffer solution and Redox 465 mV buffer solution Set Point (Press Set Key): •...
  • Page 4 Main board Wire Connection: 1) Input pH and Redox Probe 2) Input Temperature Probe (PT100) 3) Input Level Probe Redox (Product Tank) 4) Input Level Probe pH (Product Tank) 5) Input Flow Rate (High Voltage 230 Vac) 6) Output Relay Solenoid Valve Redox (Dry contact, Relay 250 Vac 10 A) 7) Output Relay Alarm remote (Dry contact, Relay 250 Vac 10 A) 8) Output Relay Solenoid Valve pH (Dry contact, Relay 250 Vac 10 A) 9) Power Supply 230 Vac...
  • Page 5 pH Probe Calibration Wash Calibration   Press_cal enter enter Calibration During 1 minutes Press Cal Key 3 Seconds Set pH calibration Wait________60s__ Keep probe into Buffer solution 7pH_Quality_100%   Quality Probe Wash Keep probe into Buffer solution 4pH___Press_cal 4pH_Quality_100% enter Calibration During 1 minutes Quality Probe Wait________60s__...
  • Page 6 Redox Probe Calibration Wash Calibration   465mv___Press_cal enter enter Calibration During 1 minutes Press Cal Key 3 Seconds Set Redox calibration Wait________60s__ Keep probe into Buffer solution 465mv_Quality_100%   Quality Probe enter Normal Status Press Cal Key 3 Second 0000136904 rev.
  • Page 7 enter prog Alarm Display Relay Actions to do Level level____7,2_ph Alarm Relay Close - Push Enter Key to open Alarm Relay - Restore Product tank ofa_alarm__7,2_ph OFA First Alarm (time >70%) Alarm Relay open - Push Enter Key to reset OFA Second Alarm (time =100%) ofa_stop___7,2_ph Alarm Relay Close...
  • Page 8 POOL BASIC EVO Doppelsystem Verpackungsinhalt enter prog A) "Basic POOL Doppelsystem" pH und REDOX Steuereinheit B) PVC-Ansaugschlauch Crystal 4x6 (2 m) C) Polyethylen Druckschlauch (3 m) D) Schraubendübeln (φ = 6 mm) E) Fußfilter (PVC) F) Rückschlagventil aus FPM (3/8” GAS) G) pH- und Redox- Sonden H) PSS3 Sondenhalterung(1/2”...
  • Page 9 Einstellungen Funktionen: Kalibration ( 3 Sekunden lang die Taste drücken ): • enter Mit den Tasten Auf oder Ab die Sonde auswählen, die kalibriert werden soll (pH oder Redox). Standardfunktion zum Kalibrieren der Sonde mit der Pufferlösung 7 und 4 und 465 mV für Redox. Set Point (Taste Set drücken ): •...
  • Page 10 Hauptplatine Kabelanschluss: 1) Eingang Sonde pH/Redox** 2) Eingang Temperatursonde (PT100) 3) Eingang Füllstandssonde Redox (Produkt im Tank) 4) Eingang Füllstandssonde pH (Produkt im Tank) 5) Eingang Zuflusssignal (Durchflussrate) [elektrisches Signal 230 Vac] 6) Ausgang Relais für Elektroventil Redox (Kontakt sauber, Relais 250 Vac, 10 A) 7) Ausgang Relais für Alarm (Kontakt sauber, Relais 250 Vac, 10 A) 8) Ausgang Relais für Elektroventil pH (Kontakt sauber, Relais 250 Vac, 10 A) 9) Stromversorgung des Systems 230 Vac 50-60 Hz.
  • Page 11 Kalibrierung der pH-Sonde Die Sonde spülen Kalibration Kal_drucken enter enter Kalibrierungsdauer 1 Minute Die Taste Kal 3 Sekunden lang drücken 60s___pause_ pH-Kalibrierung einstellen Die Sonde in die Pufferlösung halten 7pH_Qualitat_100% Qualität der Sonde Die Sonde spülen Die Sonde in die Pufferlösung halten 4pH__Kal_drucken 4pH_Qualitat_100%...
  • Page 12 Kalibrierung der Redox-Sonde Die Sonde spülen Kalibration   465mv_Kal_Drucken enter enter Kalibrierungsdauer 1 Minute Die Taste Kal 3 Sekunden lang drücken 60s__pause_ Redox-Kalibrierung einstellen Die Sonde in die Pufferlösung halten 465mv_Qualitat_100 %   Qualität der Sonde enter Normalzustand Die Taste Kal 3 Sekunden lang drücken 0000136904 rev.
  • Page 13 enter prog Alarm Display Relais Abhilfe Füllstandsalarm Fullstand__7,2_ph   Alarm Relais - Die Taste Enter drücken, um geschlossen das Alarmrelais zu offen Fullstand__720_mv - Produkt im Produkttank auffüllen alr_ofa_7,2_ph Erster OFA-Alarm (Zeit >70%) Alarm Relais - Enter drücken, um ein Reset geöffnet durchzuführen stop_ofa___7,2_ph...
  • Page 14 POOL BASIC EVO Doble enter Contenido del embalaje: prog A) Unidad de control "Basic POOL Doble" pH y REDOX B) Tubo de aspiración en PVC Crystal 4x6 (2 m) C) Tubo de envío en polietileno (3m) D) Tornillos con tacos (φ = 6 mm) E) Filtro de fondo (PVC) F) Válvula de retención en FPM (3/8”...
  • Page 15 Configuraciones Funciones: Calibración (Pulsar la tecla Cal por 3 segundos): • enter Seleccionar la sonda a calibrar pH o Redox con las teclas Arriba o Abajo. Función Estándar de calibración de la sonda con la solución tampón 7 y 4 y 465 mV para el Redox.
  • Page 16 Placa principal Conexión cables: 1) Entrada sonda pH y Redox 2) Entrada sonda Temperatura (PT100) 3) Entrada sonda Nivel Redox (Producto en el depósito) 4) Entrada sonda Nivel pH (Producto en el depósito) 5) Entrada señal Flujo (Caudal) [Señal eléctrica 230 Vca] 6) Salida Relé...
  • Page 17 Calibración sonda pH Lavar la sonda Calibracion Pulsar_cal enter enter Duración calibración 1 minuto Pulsar la tecla Cal por 3 segundos programar calibración pH Espere___60s_ Conservar la sonda en la solución tampón 7pH_Calidad_100% Calidad sonda Lavar la sonda Conservar la sonda en la solución tampón 4pH__Pulsar_cal 4pH_Calidad_100%...
  • Page 18 Calibración sonda Redox Lavar la sonda Calibración   465mv__Pulsar_cal enter enter Duración calibración 1 minuto Pulsar la tecla Cal por 3 segundos programar calibración Redox espere__60s__ Conservar la sonda en la solución tampón 465mv_Calidad_100 %   Calidad Sonda enter Estado Normal Pulsar la tecla Cal por 3 segundos 0000136904 rev.
  • Page 19 enter prog Alarma Display Relé Acción a efectuar Nivel nivel___7,2_ph   Alarma Relé - Pulsar la tecla Intro para abrir Cerrada Alarma Relé nivel___720_mv - Restablecer el producto en el depósito alr_ofa__7,2_ph OFA Primera Alarma (tiempo > 70%) Alarma Relé - Pulsar Intro para restablecer Abierta paro_ofa___7,2_ph...
  • Page 20 POOL BASIC EVO Double enter Contenu de l’emballage : prog A) « Basic POOL Doppio » unité de contrôle pH - RÉDOX B) Tuyau d’aspiration PVC Crystal 4x6 (2 m) C) Tuyau de refoulement en Polyéthylène (3m) D) Chevilles (φ = 6 mm) E) Filtre d’aspiration (PVC)
  • Page 21 Réglages Fonctions : Étalonnage (Appuyer sur la touche Cal pendant 3 secondes) : • enter Sélectionner la sonde à étalonner, pH ou potentiel Rédox, à l’aide des touches flèche Haut ou flèche Bas. Fonction Standard d’étalonnage de la sonde avec la solution tampon 7 et 4 et 465 mV pour le potentiel Rédox.
  • Page 22 Panneau de commande Connexion des cables: 1) Entrée sonde pH et Redox 2) Entrée sonde température (PT100) 3) Entrée sonde Niveau Redox (Produit dans le bidon) 4) Entrée sonde Niveau pH (Produit dans le bidon) 5) Entrée signal débit (Flow Rate) [signal électrique 230 Vc.a.] 6) Sortie Relais Alarme pour électrovanne Redox (Contact libre, Relais 250 Vc.a.
  • Page 23 Étalonnage Sonde pH Laver la sonde calibrage presser_cal enter enter Durée Étalonnage 1 minute Appuyer sur la touche Cal pendant 3 secondes patienter___60_s_ Régler étalonnage pH. Maintenir la sonde dans la solution tampon 7pH_Qualite’_100% Qualité de la sonde Laver la sonde Maintenir la sonde dans la solution tampon 4pH__presser_cal...
  • Page 24 Étalonnage sonde Redox Laver la sonde calibrage 465mv__presser_cal enter enter Appuyer sur la touche Cal pendant 3 Durée Étalonnage 1 minute secondes patienter__60   s __ Régler étalonnage Redox Maintenir la sonde dans la solution tampon 465mv_Qualite’_100 %   Qualité de la sonde enter État Normal Appuyer sur la touche Cal pendant 3...
  • Page 25 enter prog Alarme Écran Relais Action à exécuter Niveau niveau___7,2_ph   Alarme relais fermé - Appuyer sur la touche Enter pour activer alarme relais niveau___720_mv - Rétablir le niveau de produit dans le récipient Alr_ofa__7,2_ph OFA Première Alarme (temps >70%) Alarme relais - Appuyer sur Enter pour ouvert...
  • Page 26 POOL BASIC EVO Doppio enter Contenuto nell’imballo: prog A) "Basic POOL Doppio" pH and REDOX unità di controllo B) PVC Crystal 4x6 tubo aspirazione (2 m) C) Polyethylene tubo mandata (3m) D) Tasselli a vite (φ=6 mm) E) Filtro di fondo (PVC) F) FPM valvola di non ritorno (3/8”...
  • Page 27 Impostazioni Funzioni: Calibrazione (Premere tasto Cal per 3 Secondi): • enter Selezionare la sonda da calibrare pH o Redox con i tasti Su o Giù. Funzione Standard di calibrazione della sonda con la soluzione tampone 7 e 4 e 465 mV per il Redox.
  • Page 28 Main board Wire Connection: 1) Ingresso sonda pH e Redox 2) Ingresso sonda Temperatura (PT100) 3) Ingresso sonda Livello Redox (Prodotto nella tanica) 4) Ingresso sonda Livello pH (Prodotto nella tanica) 5) Ingresso segnale Flusso (Flow Rate) [Segnale elettrico 230 Vac] 6) Uscita Relè...
  • Page 29 Calibrazione sonda pH Lavare la sonda Calibrazione Premere_cal enter enter Durata Calibrazione 1 minuto Premere il tasto Cal 3 Secondi impostare calibrazione pH. Attendere___60s_ Mantenere la sonda nella soluzione tampone 7pH_Qualita’_100% Qualità sonda Lavare la sonda Mantenere sonda nella Soluzione tampone 4pH__Premere_cal 4pH_Qualita’_100%...
  • Page 30 Calibrazione Sonda Redox Lavare la sonda CalibraZione   465mv__Premere_cal enter enter Durata Calibrazione 1 minuto Premere il tasto Cal 3 Secondi impostare calibrazione Redox attendere__60s__ Mantenere la sonda nella soluzione tampone 465mv_Quality_100%   Qualità Sonda enter Normale Stato Premere Tasto Cal 3 Secondi 0000136904 rev.
  • Page 31 enter prog Allarme Display Relè Azione da Fare Livello livello___7,2_ph   Allarme Relè - Premere Enter per aprire Chiuso Allarme Relè livello___720_mv - Ripristinare il Prodotto nella tanica ofa_alr__7,2_ph OFA Primo Allarme (time >70%) Allarme Relè - Premere Enter per reset Aperto ofa_stop___7,2_ph OFA Secondo Allarme (time =100%)
