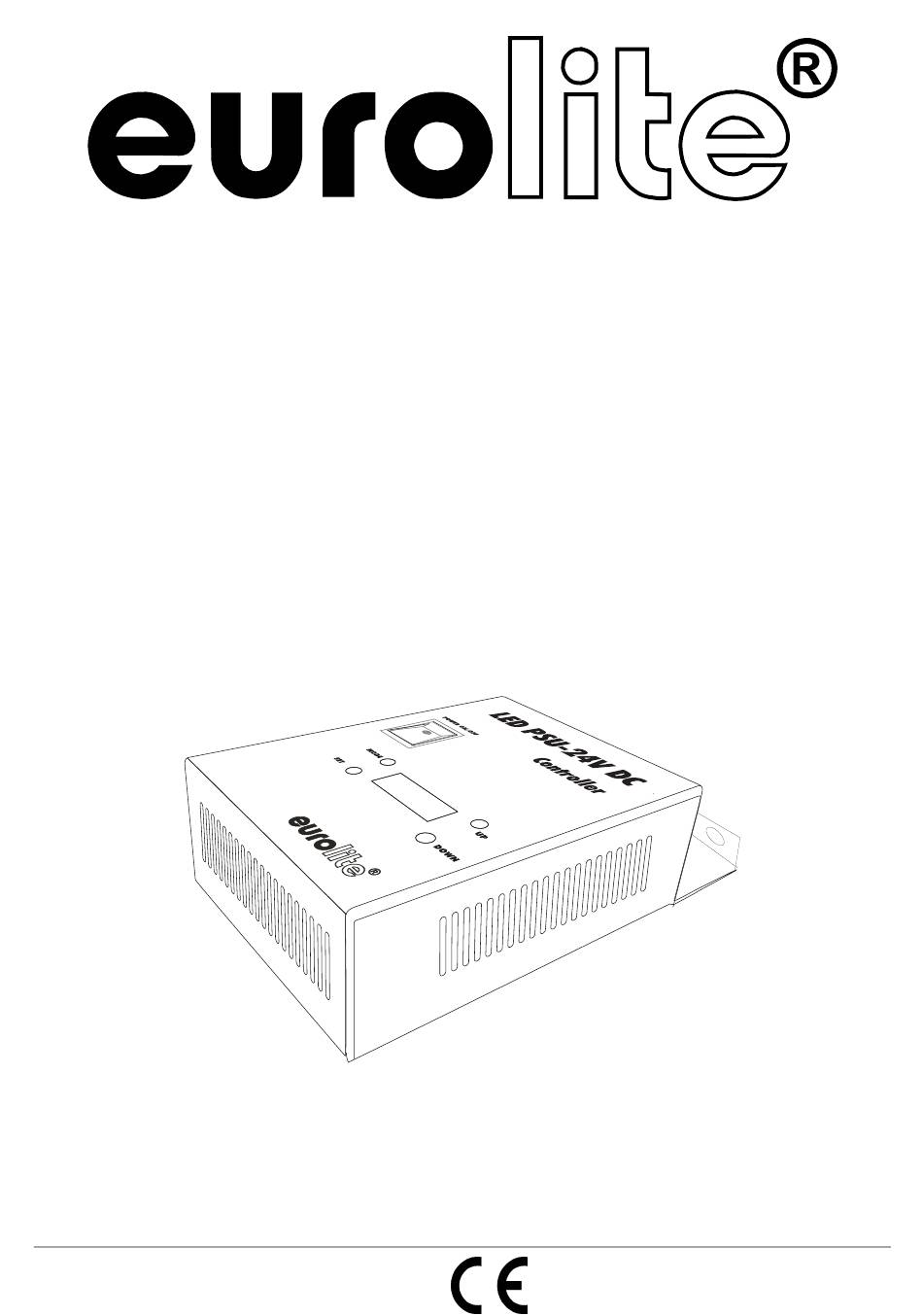

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED PSU-24V DC for LED trusslight Controller © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer 51915420 This user manual is valid for the article number 51915420 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/22 00043178.DOC, Version 1.2... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PSU-24V DC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Page 5: Bestimmungsgemässe Verwendung
GERÄTEBESCHREIBUNG Features Controller für EUROLITE LED Trusslight 24V DC 18x1W • Geeignet für 4 EUROLITE LED Trusslight 24V DC 18 x 1W (nicht im Lieferumfang enthalten) • Spannungsversorgung der Trusslights • Kaltgerätestecker und Netzschalter • 3, 6 oder 12 DMX-Kanäle wählbar für verschiedene Anwendungsmöglichkeiten •... -
Page 6: Geräteübersicht
Geräteübersicht (1) Netzschalter (2) Mode-Taste (3) Display (4) Up-Taste (5) Down-Taste (6) Set-Taste (7) Netzanschluss (8) Ausgangsbuchsen (9) DMX-Eingangs- buchse (10) DMX-Ausgangs- buchse 6/22 00043178.DOC, Version 1.2... -
Page 7: Installation
INSTALLATION Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es im Trussing. Überkopfmontage Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. -
Page 8: Anschluss Ans Netz
Befestigen Sie das Gerät über einen geeigneten Haken an Ihrem Traversensystem. Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeignetem Sicherungsseil. Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. -
Page 9: Adressierung Des Gerätes
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der LED PSU-24V DC korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere LED PSU-24V DC auf eine Adresse definiert, arbeiten sie synchron. -
Page 10: Ausgänge
Die Ausgänge befinden sich an der Seite des Gerätes. Stecken Sie die Anschlussleitung der Verbraucher ein und fixieren Sie sie mit der Überwurfmutter. Der LED PSU-24V DC Controller ist geeignet für 4 EUROLITE LED Trusslights 24V DC 18 x 1W. Die maximale Last beträgt pro Kanal 25 W. Bitte beachten Sie, dass der maximale Gesamtstrom niemals überschritten werden darf! -
Page 11: Einstellen Betriebsmodus
Stand Alone-Betrieb Im Stand Alone-Betrieb lässt sich der LED PSU-24V DC ohne DMX-Controller einsetzen. Über die Mode-Taste können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Unterpunktes drücken Sie die Set-Taste. Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern. -
Page 12: Reinigung Und Wartung
62 x 141 x 220 mm Gewicht: 1,2 kg Zubehör: Saveking Sicherungsseil 3x600 schwarz Best.-Nr. 58010252 EUROLITE LED Trusslight RGB 18x1W Best.-Nr. 51915400 Verbindungskabel LED Trusslight 5m Best.-Nr. 51915410 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 18.05.2011 ©... -
Page 13: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PSU-24V DC. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 14 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Page 15: Operating Determinations
Features Controller for EUROLITE LED Trusslight 24V DC 18 x 1 W • Suitable for 4 EUROLITE LED Trusslight 24V DC 18 x 1W (not included in the delivery) • Power supply of the tusslights • IEC-plug and power switch •... -
Page 16: Overview
Overview (1) Power switch (2) Mode Button (3) Display (4) Up Button (5) Down Button (6) Set Button (7) Power supply (8) Output sockets (9) DMX Input (10) DMX Output 16/22 00043178.DOC, Version 1.2... -
Page 17: Installation
INSTALLATION Install the device on a plane surface or mount in the trussing. Overhead rigging The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. -
Page 18: Connection With The Mains
You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. -
Page 19: Addressing The Device
The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the LED PSU-24V DC will respond to the DMX controller. Please, be sure that you don’t have any overlapping channels in order to control each LED PSU-24V DC correctly and independently from any other fixture on the DMX-chain. -
Page 20: Outputs
The output sockets are located on the side panel. Connect your loads via the output-sockets. The LED PSU- 24V DC controller is suitable for 4 EUROLITE LED trusslights 24V DC 18 x 1W. The maximum load per channel is 25 W. Please note that the maximum current must never be exceeded. -
Page 21: Setting The Operation Mode
Stand Alone mode In the Stand Alone mode, the LED PSU-24V DC can be used without DMX controller. Browse through the menu by pressing Mode. Press the Set-button in order to select the desired submenu. You can change the selection by pressing Up or Down. You can leave every mode by pressing the Mode- button. -
Page 22: Cleaning And Maintenance
Weight: 1.2 kg Accessory: Saveking Safety bond 3x600 black No. 58010252 EUROLITE LED Trusslight RGB 18x1W No. 51915400 Power link cable LED trusslight 5m No. 51915410 Please note: Every information is subject to change without prior notice. 18.05.2011 © 22/22...
